重塑尺寸、实体轮廓三维化

“实体轮廓3D”操作子类型与“轮廓3D”操作子类型的相同点是:都是加工零件的外形轮廓。不同点是:“轮廓3D”是以零件边界作为切削区域,而“实体轮廓3D”是以零件壁作为切削区域。

用实体轮廓3D操作无需选择单个边链即可加工竖直壁的顶部或底部边缘,如图4-69所示。

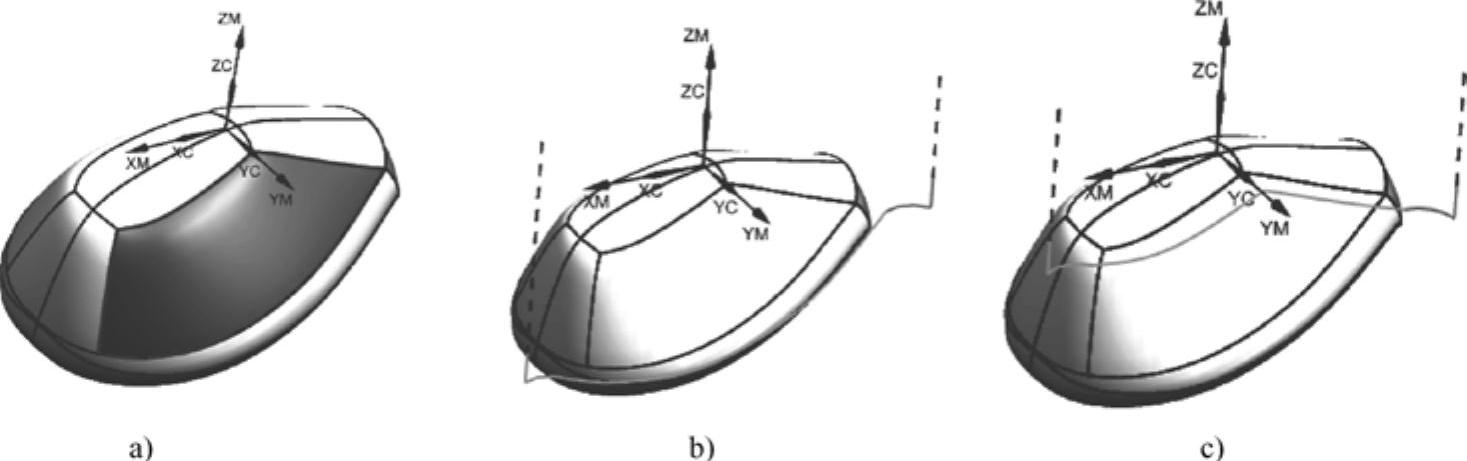

图4-69 实体轮廓3D操作

a)指定壁几何体 b)轮廓加工底部 c)轮廓加工顶部

【实体轮廓3D】对话框如图4-70所示。

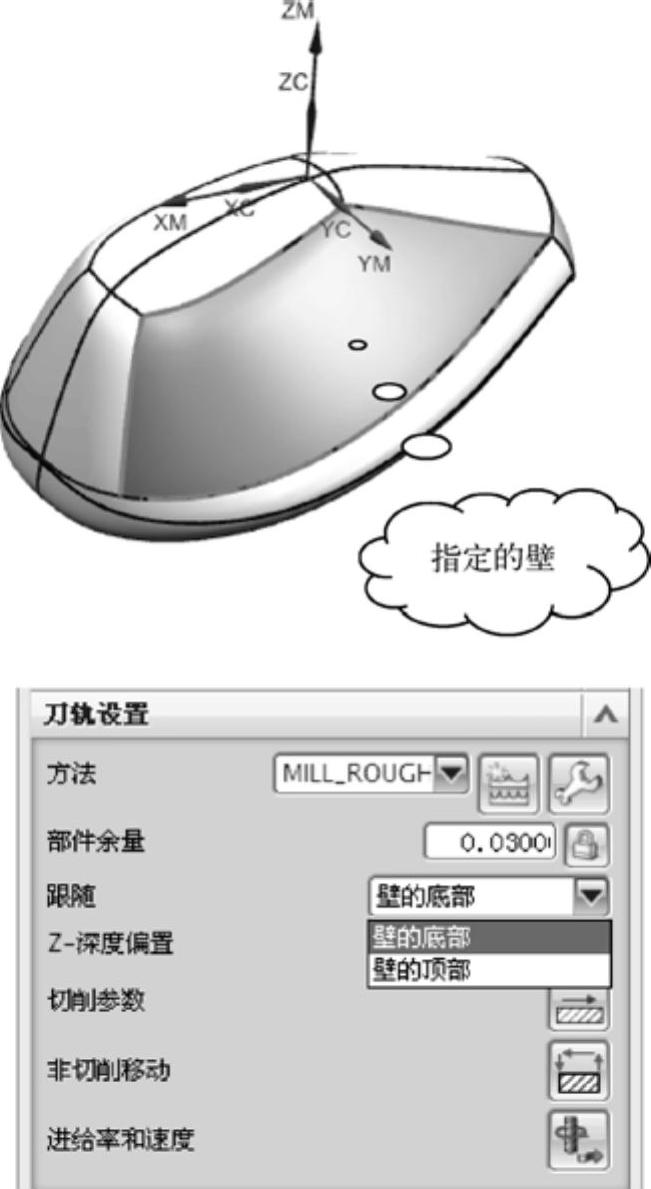

在【几何体】选项区中指定了壁几何体后,【刀轨设置】选项区将显示【跟随】选项,如图4-71所示。【跟随】选项用来确定刀路是所选壁的底部或是壁的顶部。

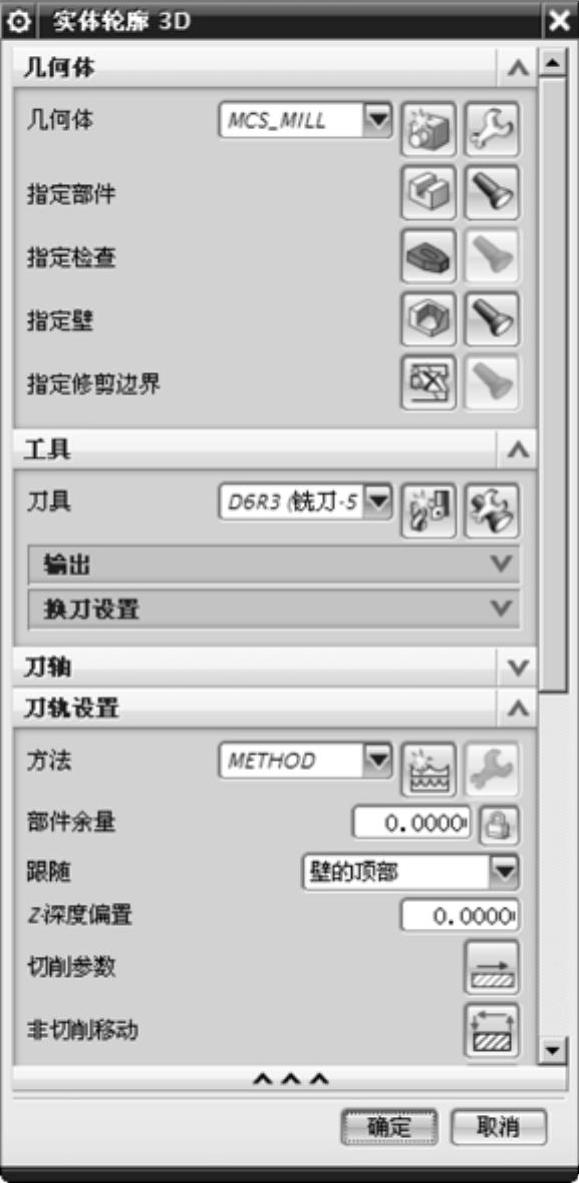

图4-70 【实体轮廓3D】对话框


图4-71 指定壁几何体

实训—3D轮廓铣操作


“3D轮廓铣”切削方法适用于对零部件边界进行修边精加工。下面用一个实例来详解如何运用“3D轮廓铣”方法对零件进行精加工。加工模型如图4-72所示。

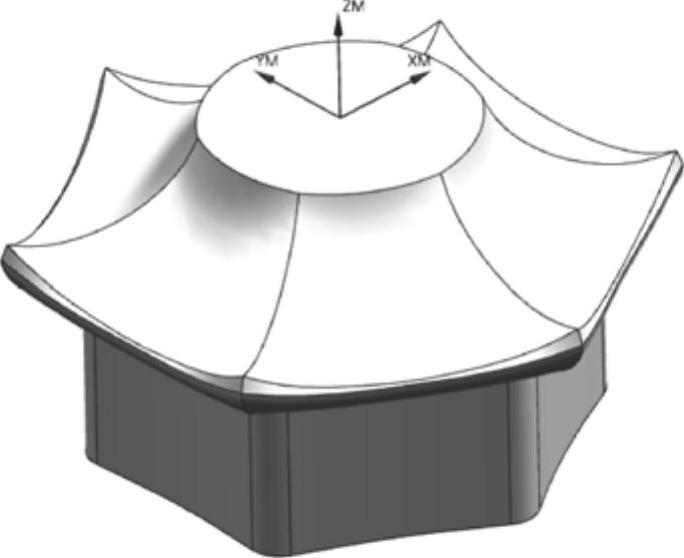

图4-72 3D轮廓铣加工模型

案例工艺分析

加工工艺分析如下:(www.daowen.com)

修边精加工时,选用D6 R3的球头铣刀。侧面和底面余量均保留为“0”。

加工刀具所采用的切削参数见表4 7。

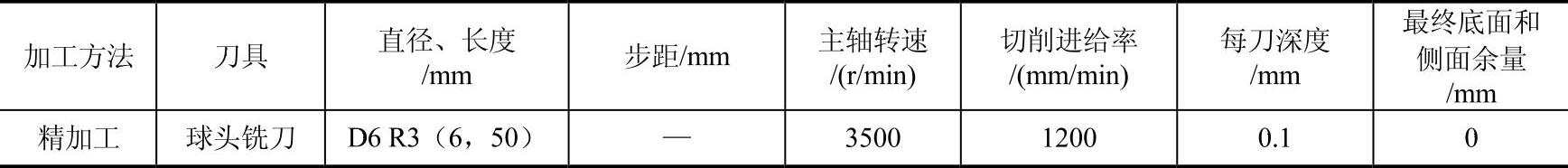

表4-7 加工刀具切削参数表


操作步骤

1)打开本例光盘文件,然后在【标准】工具条中执行【开始】|【加工】命令。

2)按前面介绍的刀具创建方法,创建D6 R3的球头铣刀。

3)在【插入】工具条上单击【创建工序】按钮978-7-111-44614-9-Chapter04-105.jpg,创建3D轮廓铣操作并指定加工几何体。具体操作如图4-73所示。

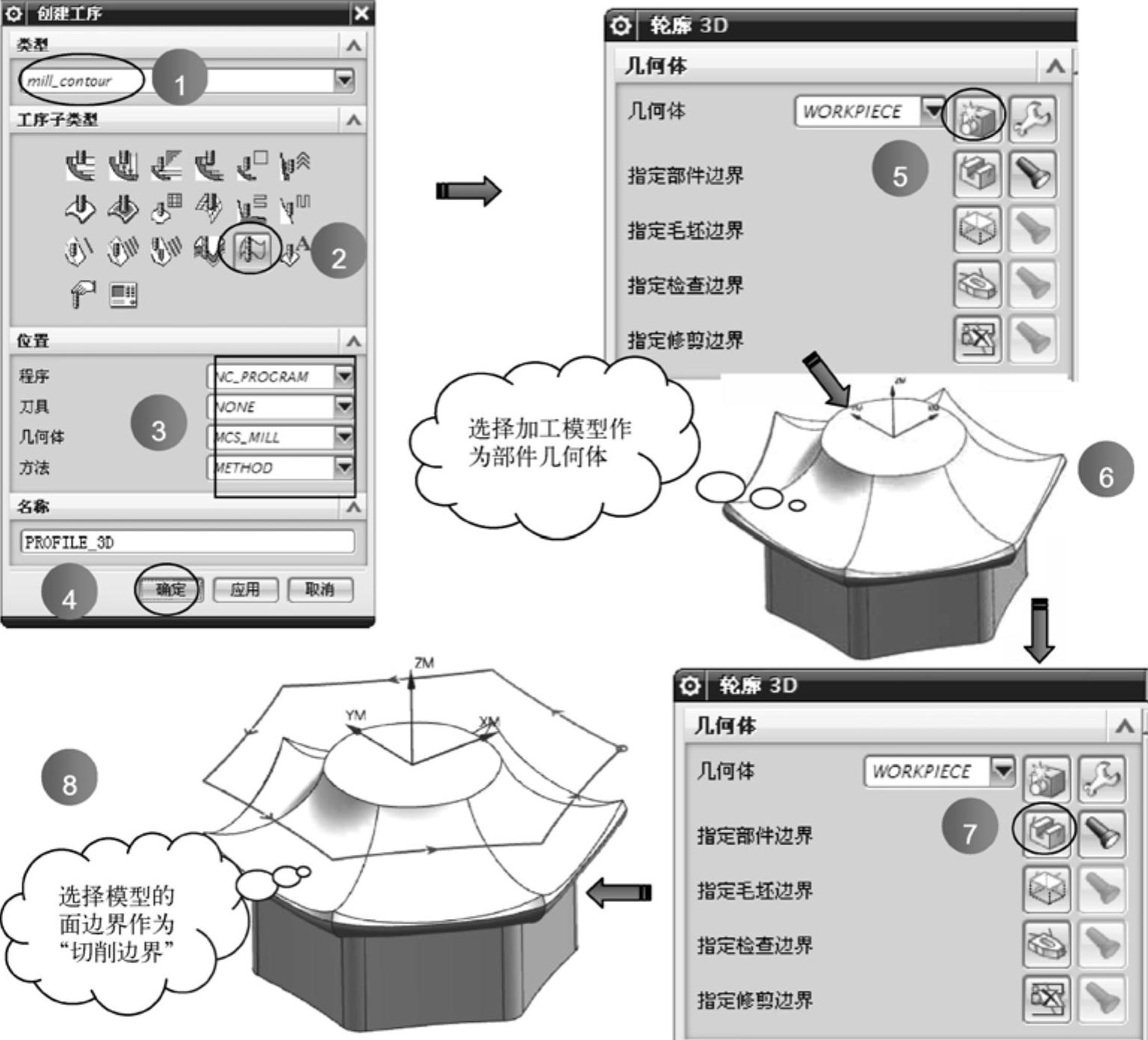

图4-73 创建3D轮廓铣操作并指定几何体

4)在【刀轨设置】选项区中完成刀轨参数设置,接着单击【进给率和速度】选项,完成进给率和主轴速度的设置,具体操作如图4-74所示。

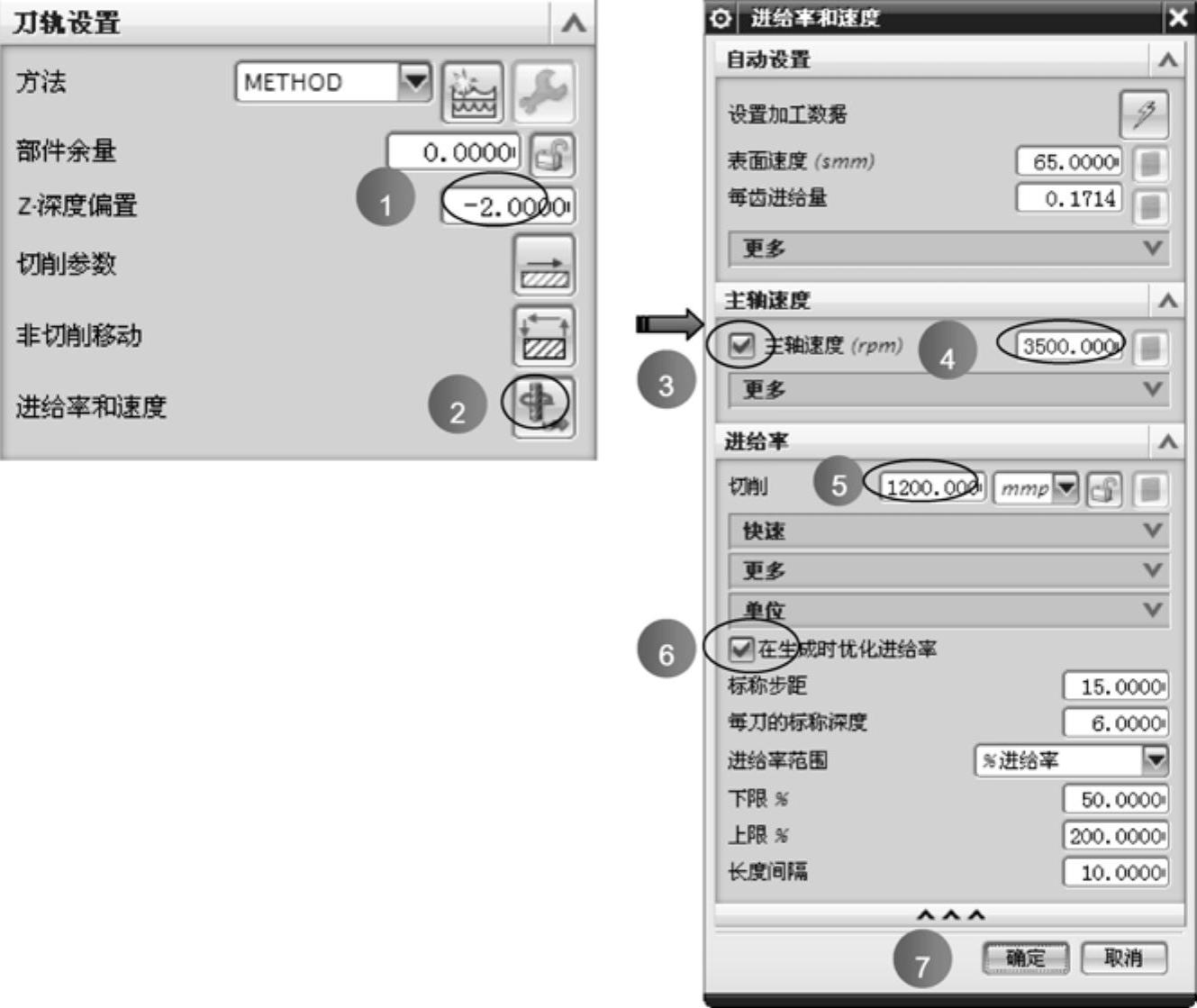

图4-74 设置刀轨参数及进给率和主轴速度

5)在【3D轮廓铣】对话框的【操作】选项区中,单击【生成】按钮978-7-111-44614-9-Chapter04-108.jpg,生成精加工的刀路如图4-75所示。

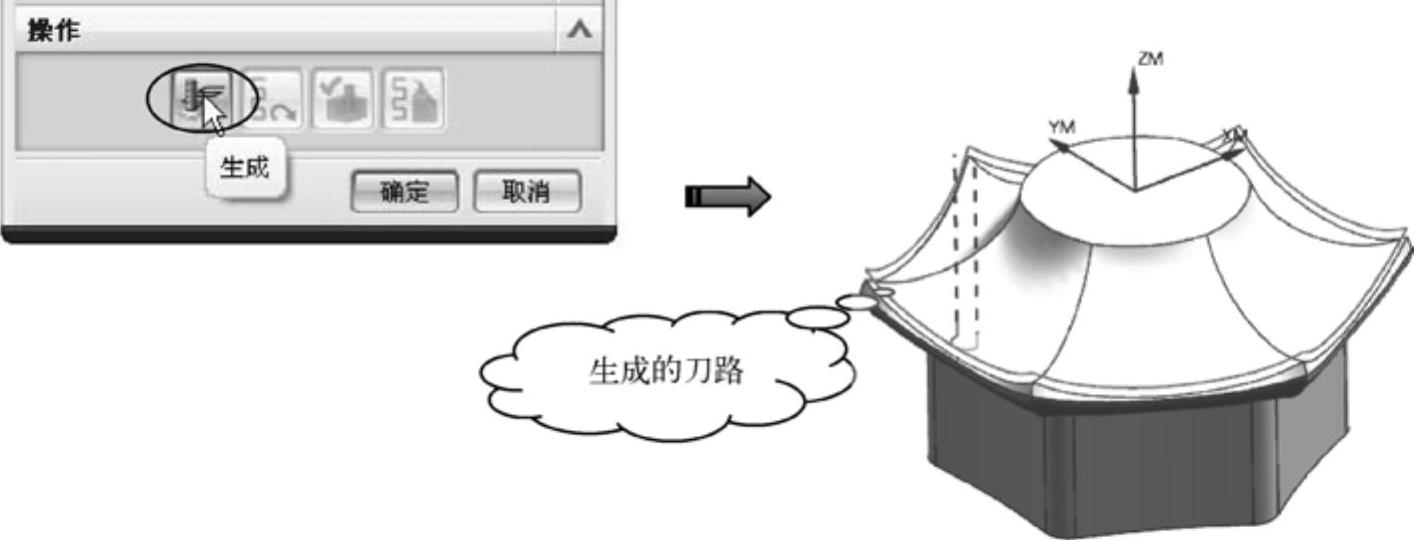

图4-75 生成精加工刀路
