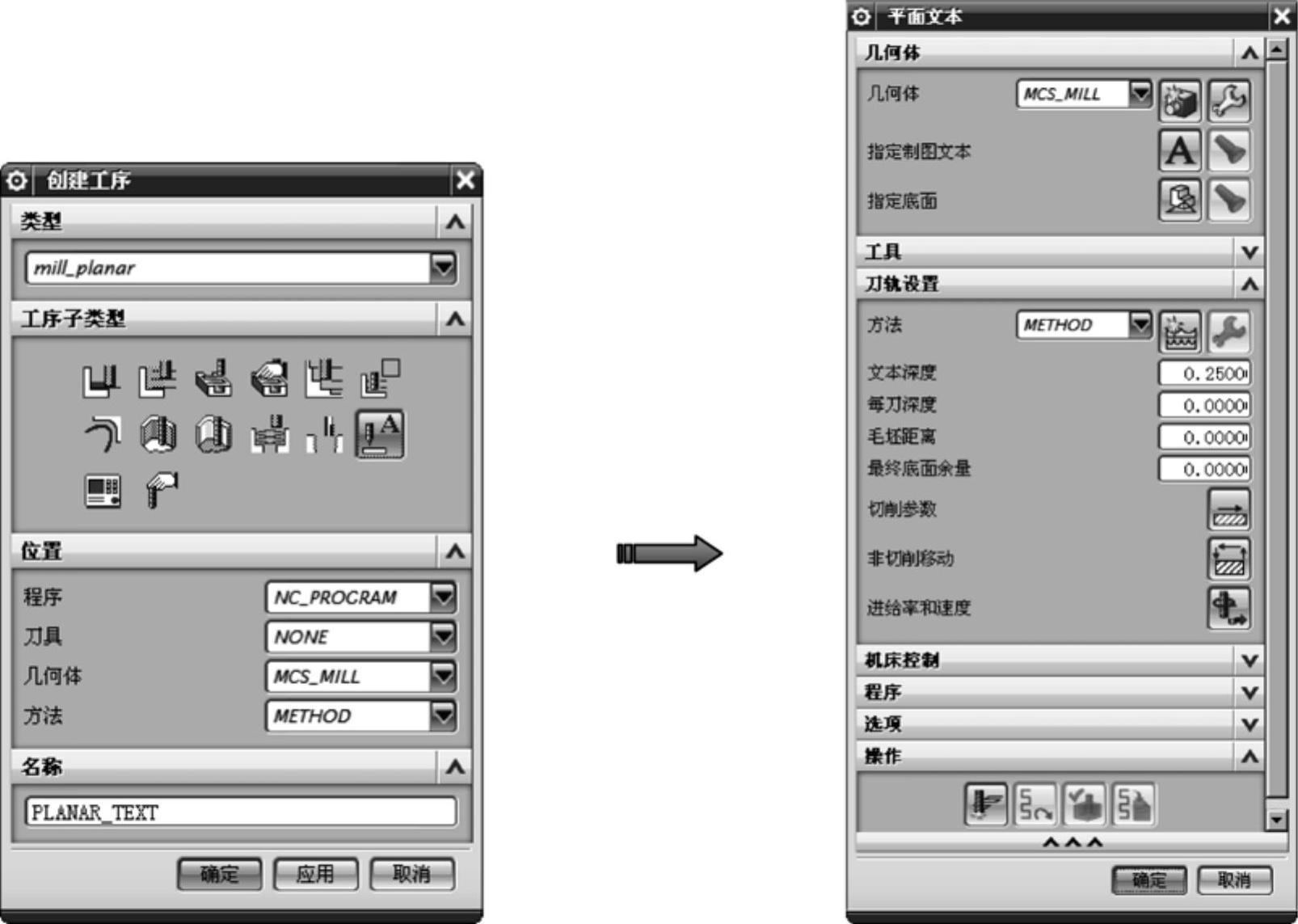

在【创建工序】对话框中选择【PLANAR_TEXT】（平面文本）操作子类型，并单击【确定】按钮，弹出【平面文本】对话框，如图3-77所示。

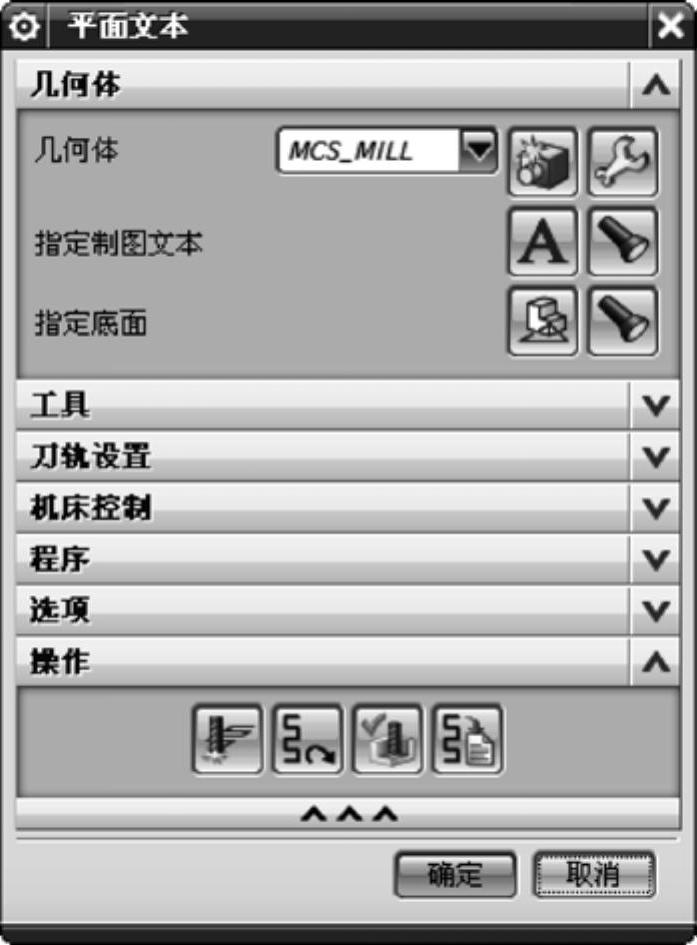

图3-77 打开【平面文本】对话框

【结束刀轨事件】选项要使用定制边界数据，还可以在边界层、边界成员层以及组层定义“机床控制”选项。

1.指定制图文本

在【几何体】选项区单击【选择或编辑制图文本几何体】按钮，将弹出【文本几何体】对话框，如图3-78所示。对话框中各选项含义如下：

☑过滤器类型：用以选择要创建文本加工的制图文字。非制图文字是不被选择的。

☑类选择：如果文本较多，可以单击此按钮，通过类别来选取字体。

2.指定底面

用以指定文本加工的最底面。单击【选择或编辑底平面几何体】按钮，弹出【平面】对话框，如图3-79所示。通过此对话框来指定底平面几何体。

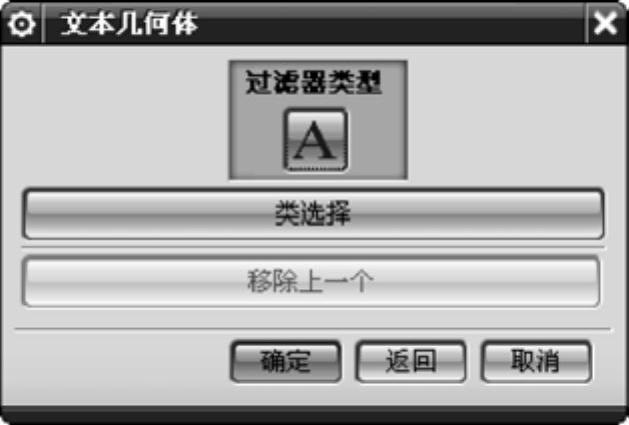

图3-78 【文本几何体】对话框

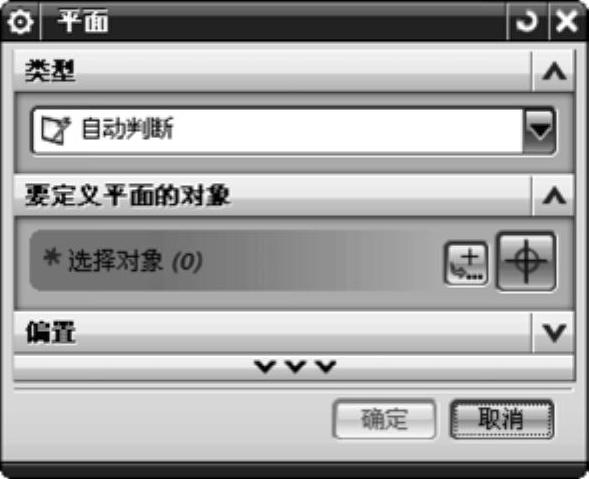

图3-79 【平面】对话框

实训—平面文字加工

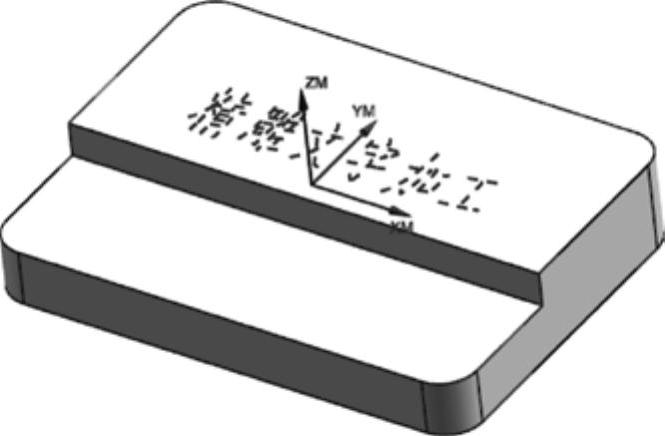

下面用一个实例来详解，如何运用平面文字方法对零件进行刻字加工。平面文字的刻字模型如图3-80所示。

图3-80 平面文字刻字模型

操作步骤

1）打开本例光盘文件，然后在【标准】工具条中执行【起点】|【加工】命令，保留

【加工环境】对话框的默认设置，单击【确定】按钮进入CAM加工环境中。打开的

模型如图3-80所示。2）在操作导航器中显示“几何”视图，双击WCS_MILL项目，然后将加工坐标系移动

至零件模型中心，如图3-81所示。

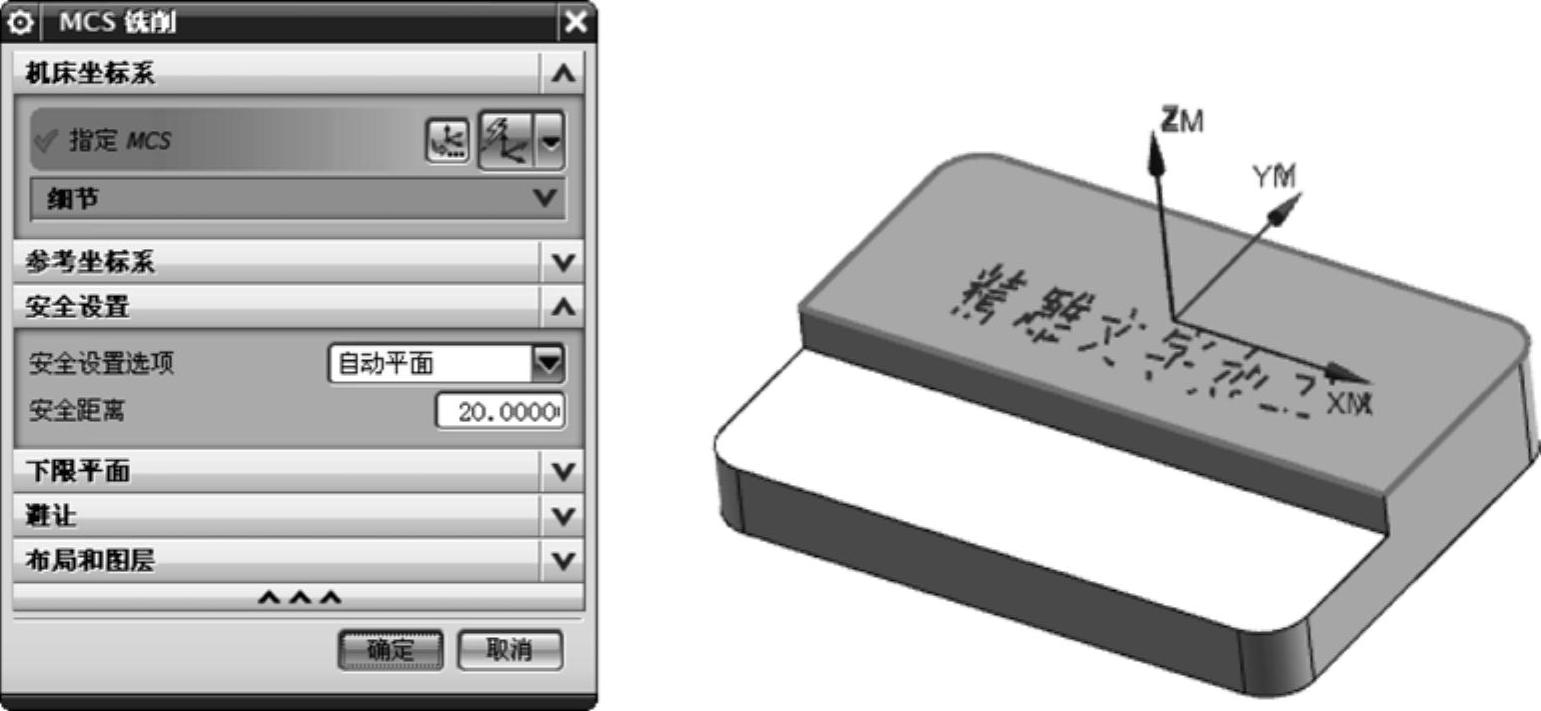

图3-81 指定加工坐标系

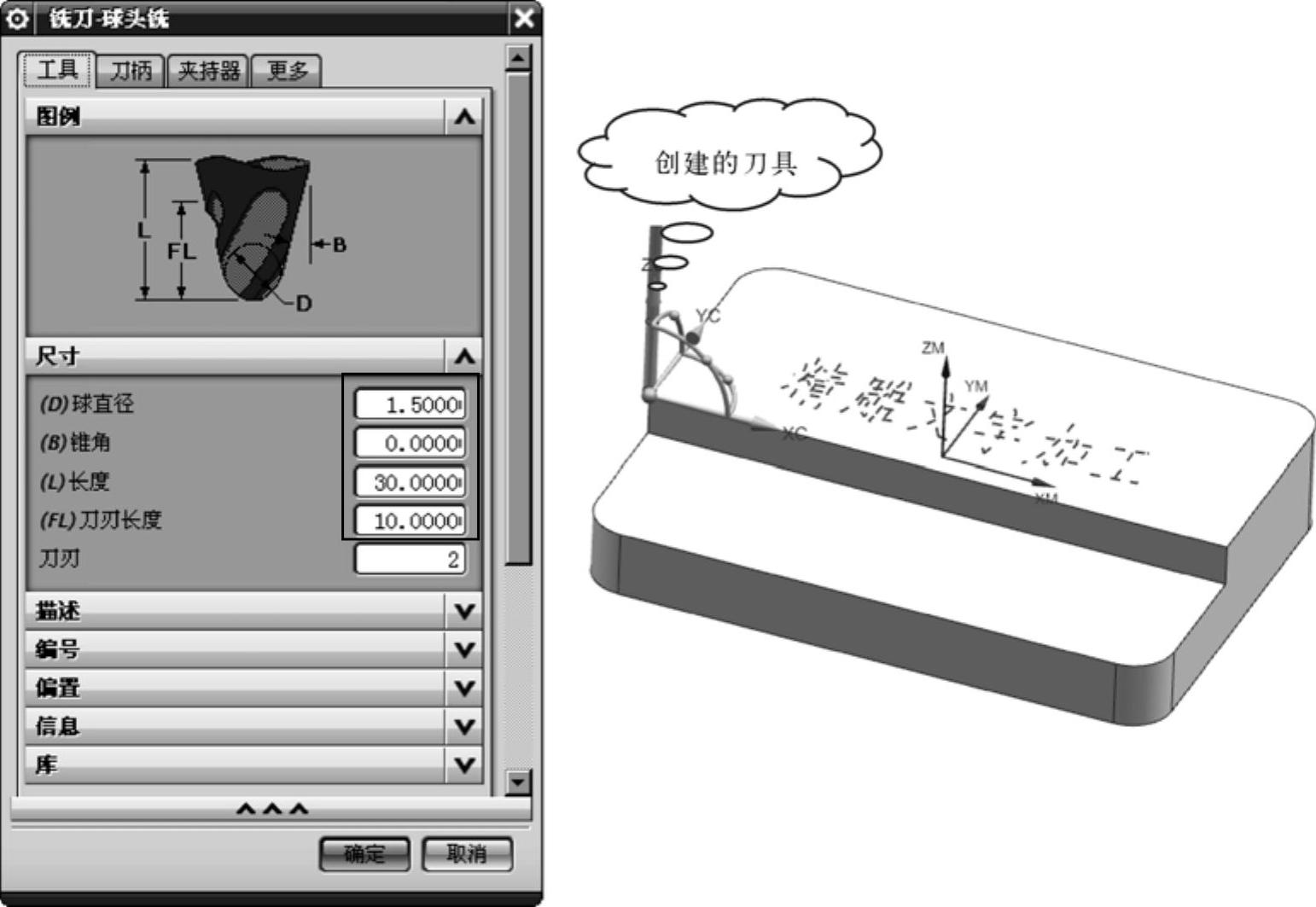

3）使用【创建刀具】工具，创建名称为“D1.5”、直径为“1.5”、长度为“30”、刃长“10”的平底立铣刀，如图3-82所示。(www.daowen.com)

图3-82 创建平底立铣刀

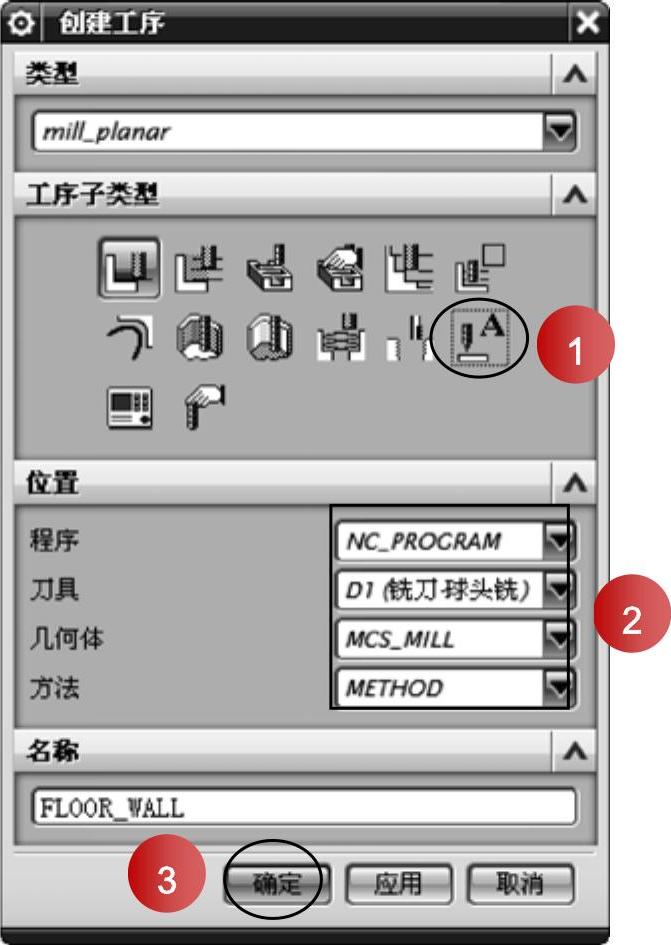

4）在【插入】工具条中单击【创建工序】按钮，在随后弹出的【创建工序】对话框中创建平面文字雕刻铣削操作，如图3-83所示。

5）创建操作后，弹出【平面文本】对话框，如图3-84所示。

图3-83 创建平面文字雕刻铣削操作

图3-84 【平面文本】对话框

6）在【几何体】选项区单击【选择或编辑制图文本几何体】按钮，弹出【文本几何体】对话框，然后在图形区选择模型的文本作为加工几何体，如图3-85所示。

图3-85 选择文本几何体

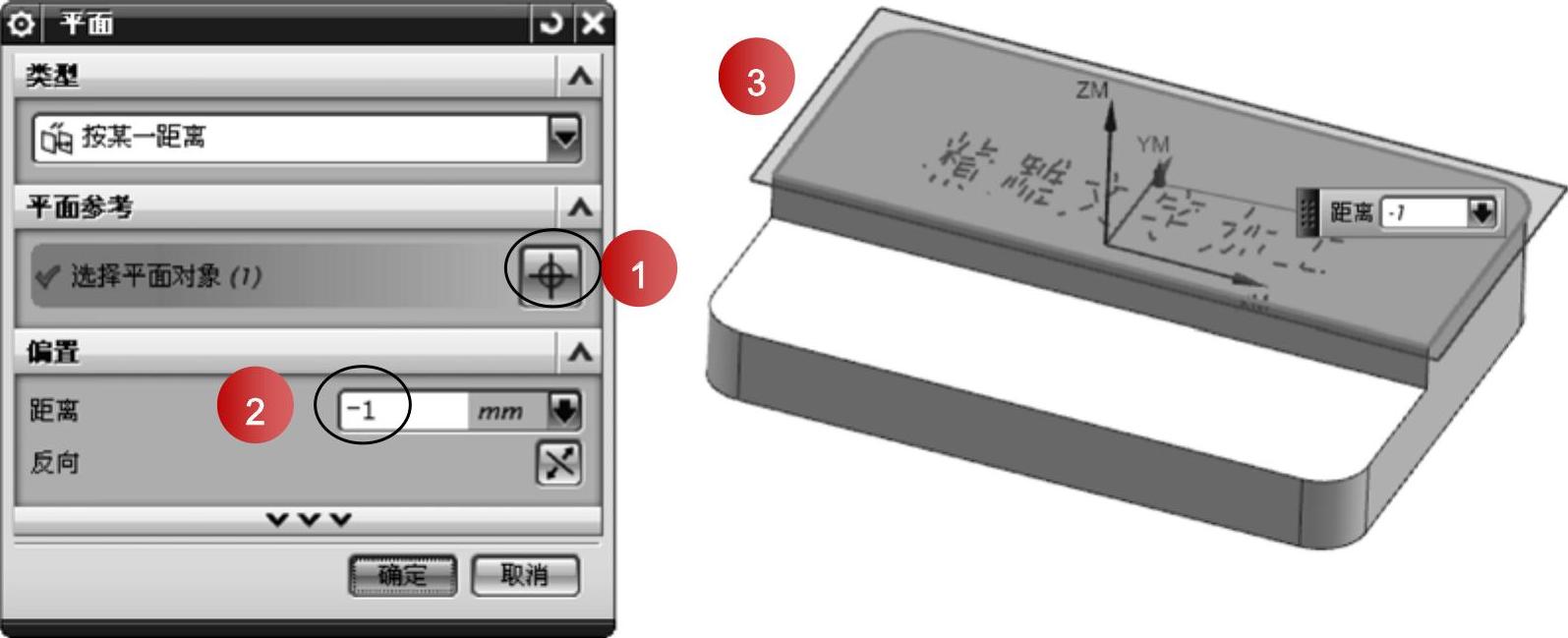

7）在【几何体】选项区单击【选择或编辑第平面几何体】按钮，弹出【文本几何体】对话框，然后在图形区选择模型上表面作为加工几何体，如图3-86所示。

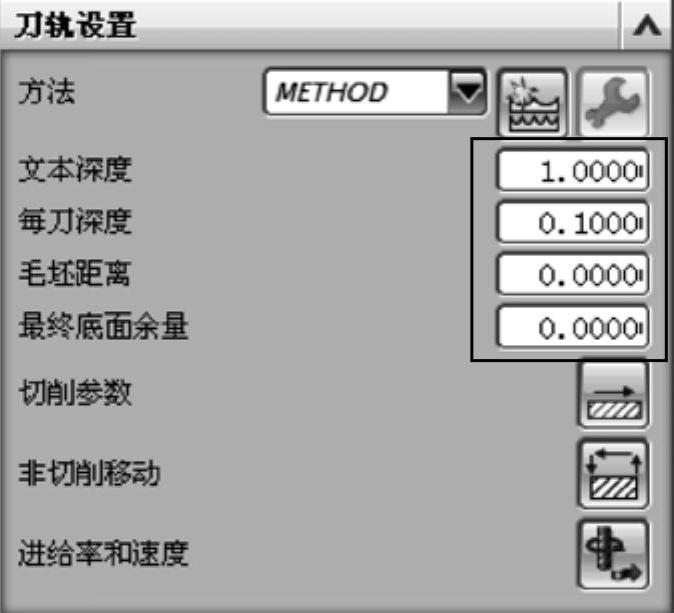

8）在【刀轨设置】选项区中设置图3-87所示的切削深度。

9）单击【进给率和速度】按钮，然后在弹出的【进给率和速度】对话框中设置【主轴速度】为“3000”，【进给率】为“50”，其余参数保留默认，如图3-88所示。

10）保留其余刀轨设置参数，单击【生成】按钮，生成平面文字雕刻加工的刀路，如图3-89所示。

图3-86 选择加工几何体

图3-87 设置切削深度参数

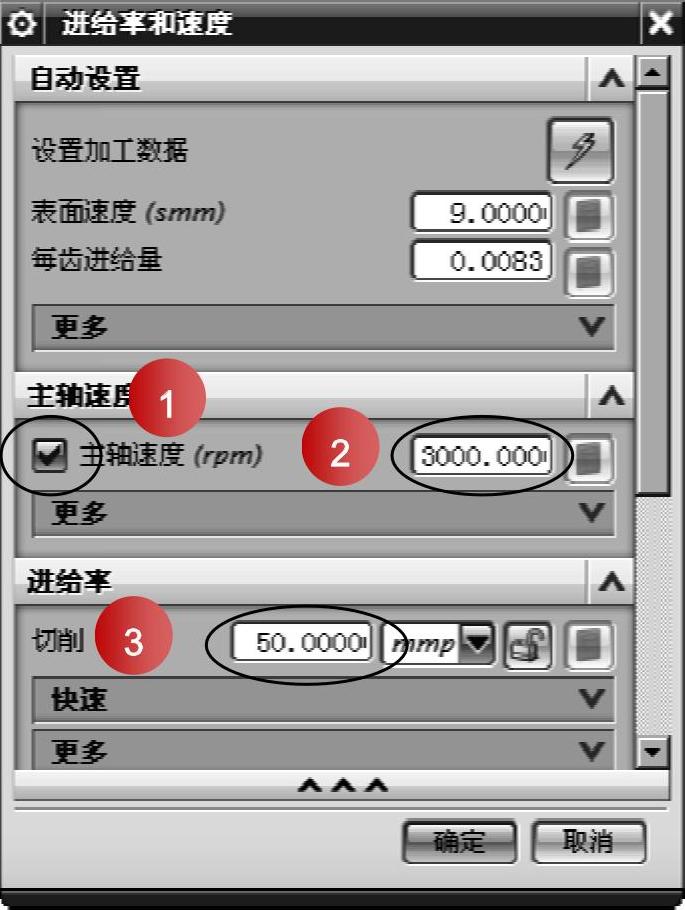

图3-88 设置“进给率”和“主轴速度”

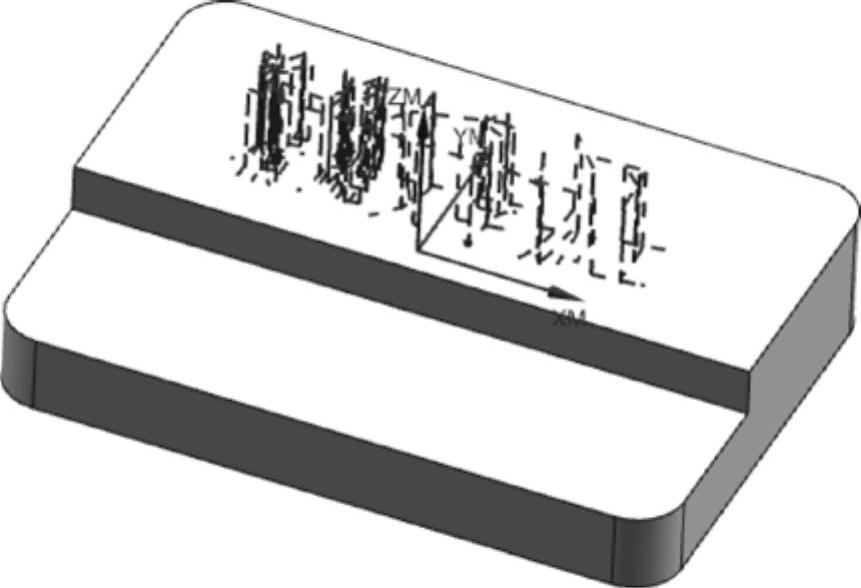

图3-89 生成平面文字雕刻加工的刀路

11）在【平面文本】对话框中再单击【确定】按钮，完成文字雕刻加工操作。

12）最后单击【保存】按钮，保存文字雕刻加工的操作结果。
