螺纹的几何体主要是螺纹特征或圆(表示符号螺纹的圆)。在【创建工序】对话框的【工序子类型】选项区中选择【THREAD_MILLING】(螺纹铣),然后单击【确定】按钮,将打开图3-53所示的【螺纹铣】对话框。
技巧点拨
要创建螺纹铣削,必须先在圆柱体(或其他类型凸台)或孔特征中创建出螺纹。创建的螺纹特征包括符号螺纹和详细螺纹。符号螺纹和详细螺纹如图3-54所示。

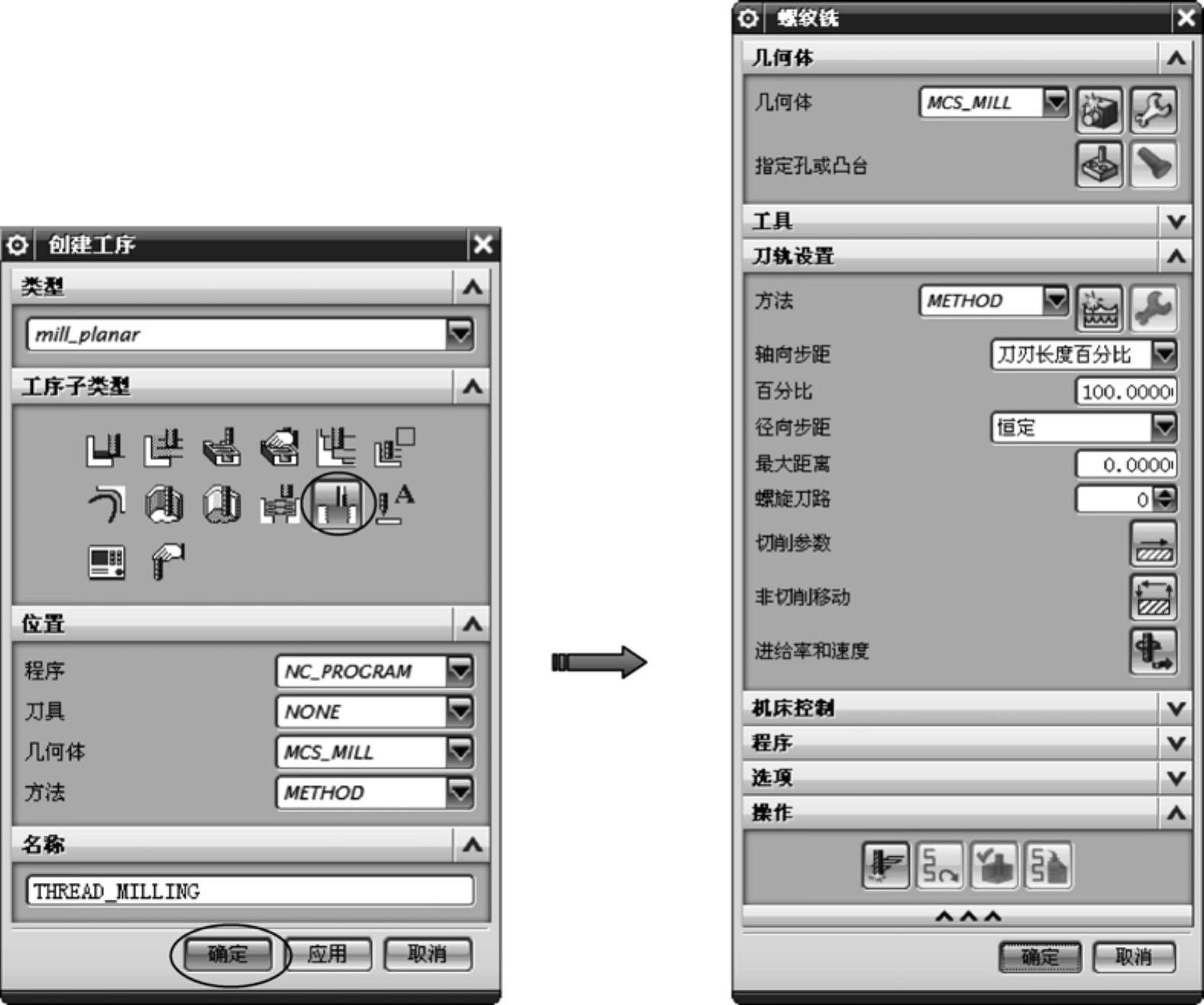

图3-53 打开【螺纹铣】对话框

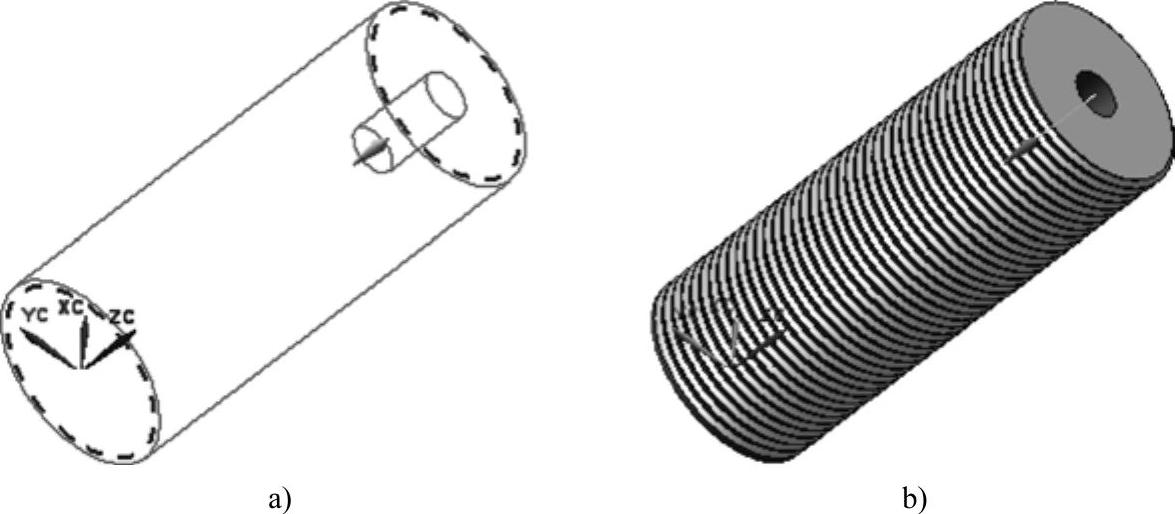

图3-54 符号螺纹与详细螺纹
a)符号螺纹 b)详细螺纹
在【螺纹铣】对话框的【几何体】选项区中,单击【选择或编辑孔或凸台几何体】按钮,会弹出【孔或凸台几何体】对话框,如图3-55所示。【孔或凸台几何体】对话框中常用选项区详细介绍如下。
(1)【类型】选项区 该选项区用来指定要加工为“螺纹孔”或“螺纹凸台”的几何体的类型。
☑成形:此选项用来指定普通螺纹形状,如统一标准、公制、梯形等。
☑旋转:指定螺纹方向为右旋或左旋。

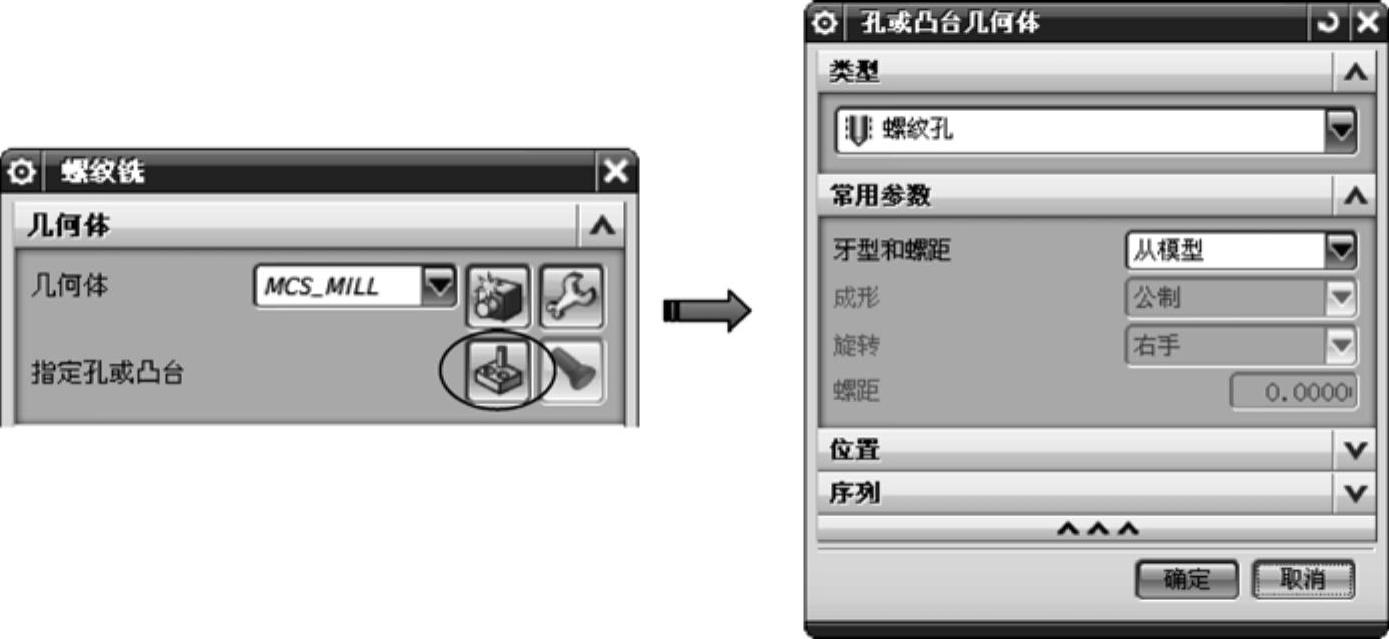

图3-55 打开【孔或凸台几何体】对话框
☑步距:每刀切削的深度。
☑牙型和螺距:确定牙型和螺距的方法有4种。包括“从模型”“从表”“从刀具”和“指定”。“从模型”是根据模型中的对象来决定螺纹参数,螺纹数据必须在模型中指定。“从表”用于指定从数据表中获得的螺纹参数,可在【位置】选项区【螺纹尺寸】下指定这些参数。“从刀具”是指根据操作中所指定的“刀具”来决定牙型和螺距的螺纹参数。“指定”用于手工指定螺纹数据。
(2)【位置】选项区 该选项区用来设置要切削的对象、螺纹切削直径与深度等尺寸。如图3-56所示。如果在【牙型和螺距】下拉列表框中选择【从模型】,那么选择切削对象后,【位置】选项区将自动生成螺纹尺寸,这些螺纹尺寸是从表(标准螺纹特征)中继承过来的,如图3-57所示。
(www.daowen.com)

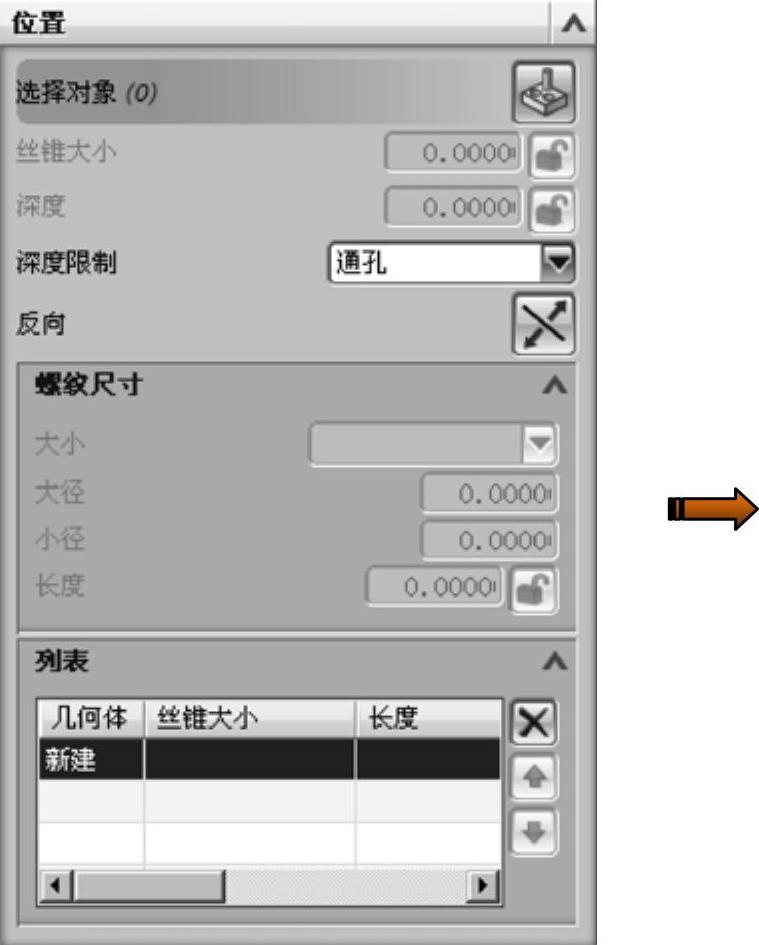

图3-56 【位置】选项区

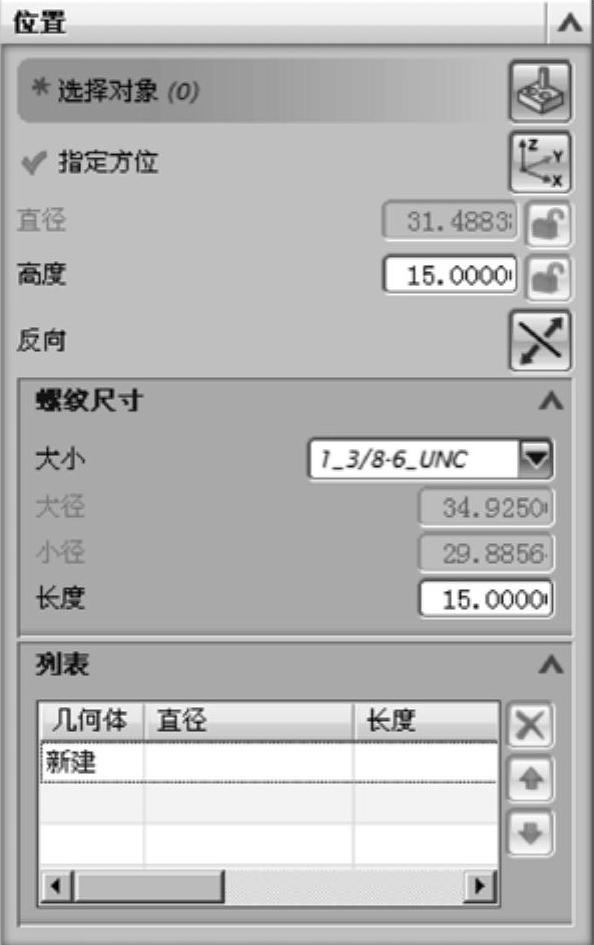

图3-57 继承模型中的螺纹参数
☑选择对象:指定要切削的螺纹特征或圆。
☑指定方位:用于指定CSYS的位置及切削方向。
☑直径:设置螺纹凸台的直径。
☑高度:设置螺纹凸台的轴高。
☑螺纹尺寸:指定螺纹参数。可用选项取决于选定的【牙型和螺距】选项。图3-58所示为螺纹尺寸的参数表达示意图。

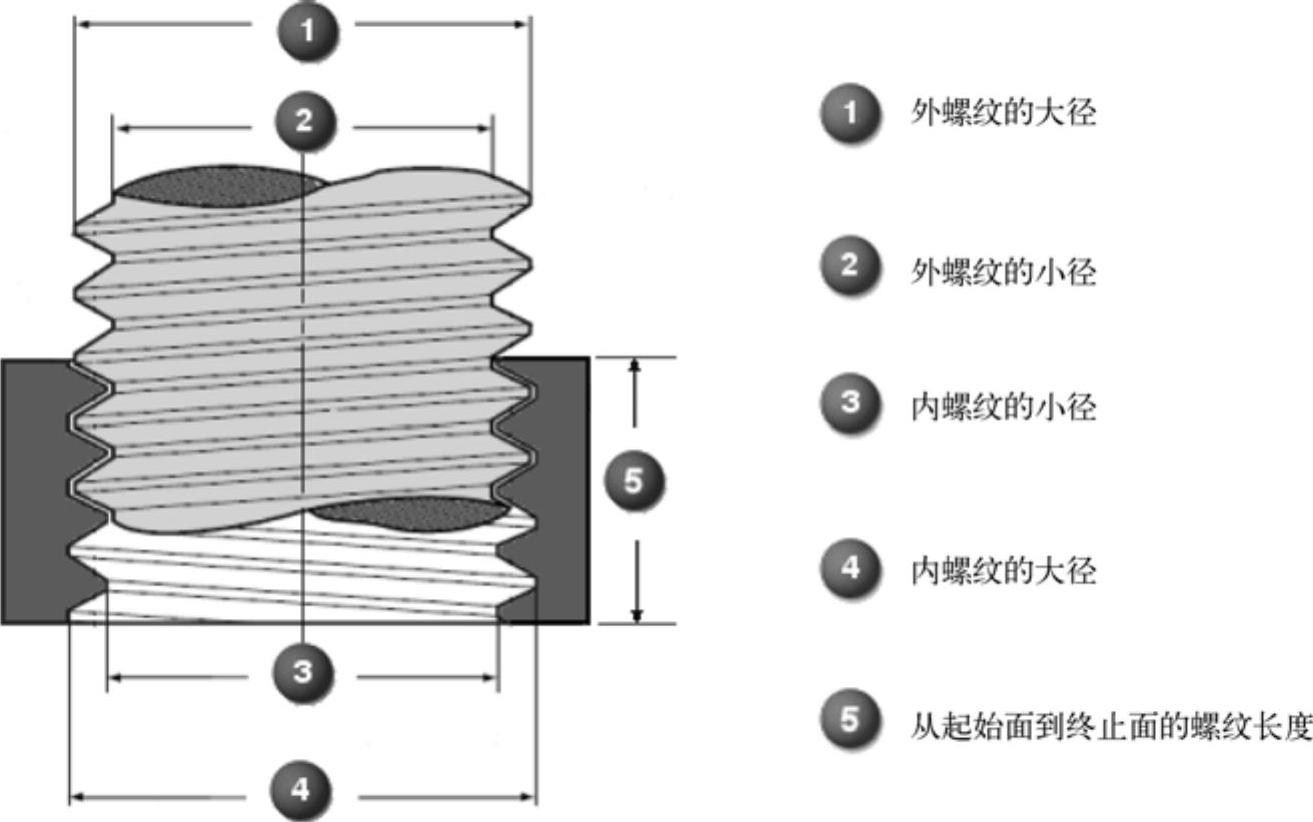

图3-58 螺纹尺寸的参数表达示意图
☑深度(螺纹孔类型):设置螺纹孔的钻孔深度。
☑丝锥大小(螺纹孔类型):设置螺纹孔的钻孔大小。
☑深度限制(螺纹孔类型):指定模型中存在的孔类型(如通孔、盲孔),如图3-59所示。

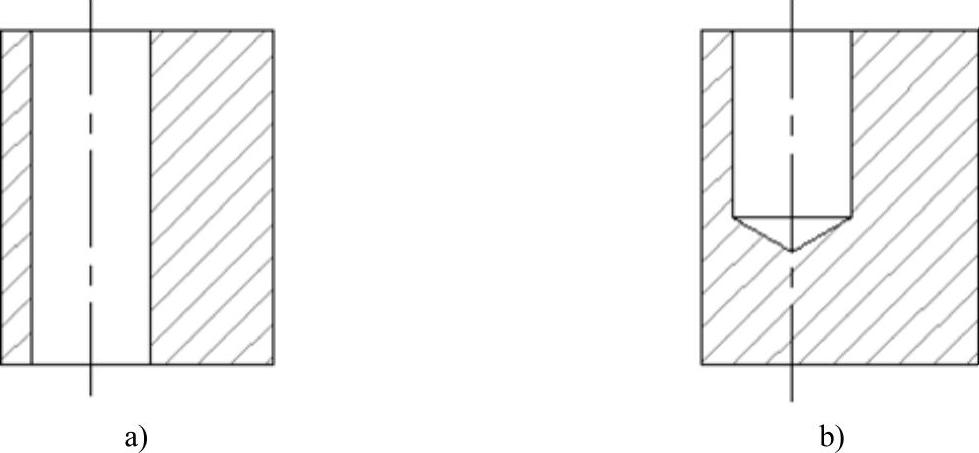

图3-59 深度限制类型
a)通孔 b)盲孔
(3)【序列】选项区 该选项区用来显示指定的螺纹数据。可在单元格中单击以修改数据。
