单击【选择和编辑部件边界】按钮，将弹出【边界几何体】对话框，如图3-6所示。【边界几何体】对话框中各选项含义如下：

☑模式：选择边界的方法包括【面】、【曲线/边】、【边界】和【点】。【面】方式是选择切削区域的面作为部件边界；【曲线/边】方式是选择加工区域的边或用户创建的线作为部件边界；【边界】方式是指选择永久边界作为当前部件的边界；【点】方式是通过打开的【创建边界】对话框选择点确定直线，即边界，如图3-7a、b、c、d所示。

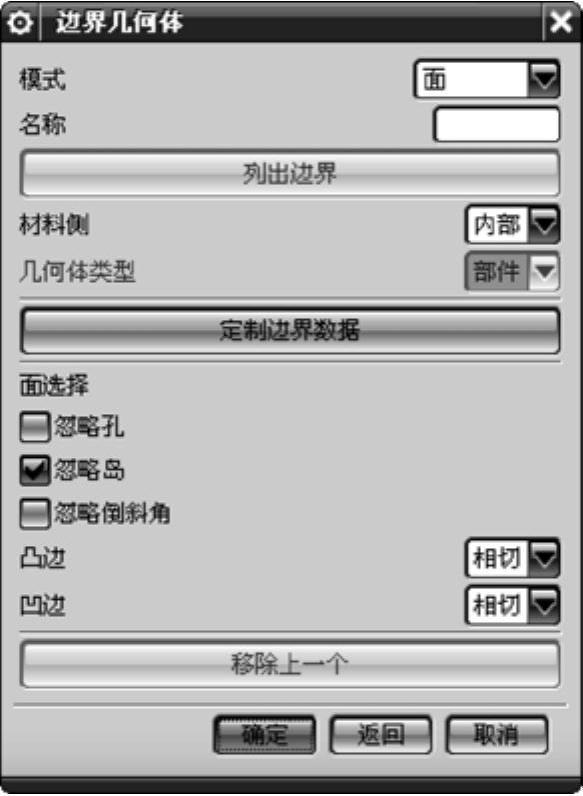

图3-6 【边界几何体】对话框

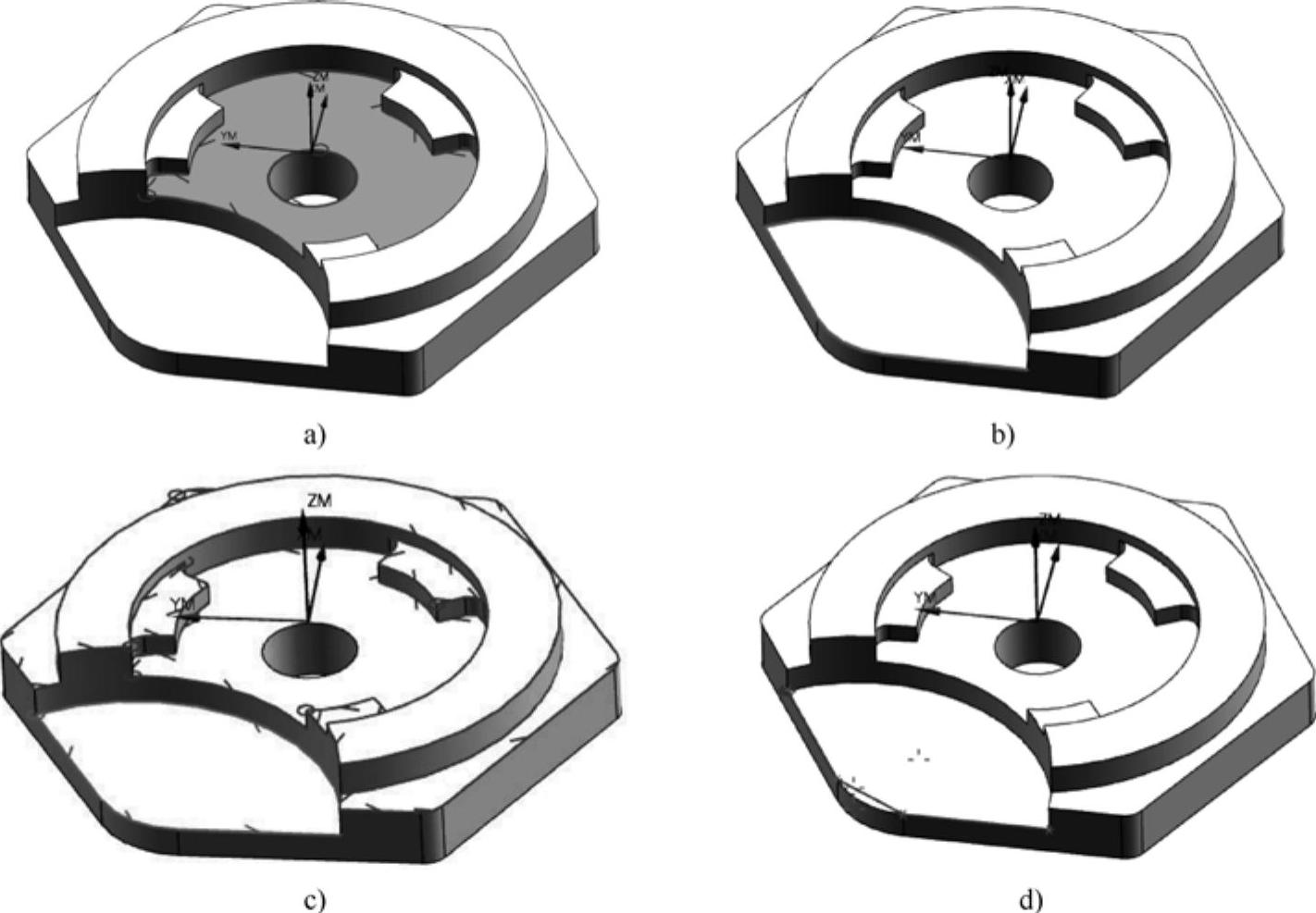

图3-7 部件边界的4种选择方式

a）选择【面】 b）选择【曲线/边】 c）选择【边界】 d）选择【点】

☑列出边界：当边界选择方式为【边界】时，此按钮被激活。单击此按钮，可以列出模型中已定义的永久边界。

技巧点拨

要创建永久边界，可以在用户创建部件边界并返回到【平面铣】对话框后，再次单击【选择或编辑部件边界】按钮，在随后弹出的【编辑】对话框中单击【创建永久边界】按钮即可。

☑几何体类型：显示用户创建的边界类型（部件、毛坯、检查、修剪）。

☑材料侧：不被切削的部分，即要保留材料的部分。包括【内部】和【外部】两个选项。【内部】表示部件边界内部的材料为保留部分（不切削）；【外部】表示部件边界以外的材料为保留部分。

☑封闭区域材料侧的选择：封闭区域的材料侧分【内部】和【外部】。如果以【面】方式来定义部件边界，那么每个面就是该切削区域的最底层。就是说，到了最底层，边界内的材料不再被切削，所以其材料侧应选择为【内部】。若是以【曲线/边】方式来定义部件边界，可在要切削区域的边界上选择，所在边界的材料侧应选择为【外部】，如图3-8所示。

图3-8 封闭区域材料侧的选择

☑开放区域材料侧的选择：开放区域的材料侧分【左】和【右】（这是以屏幕方位来分的）。在加工零件中选择一条边界，根据所在方位，判断出保留材料为边界的哪一侧，如图3-9所示。

图3-9 开放区域材料侧的选择

☑定制边界数据：为部件边界设置公差、余量、毛坯距离、切削进给等数据。单击【定制边界数据】按钮，会弹出图3-10所示的【边界几何体】对话框。

☑忽略孔：使程序忽略用户选择用来定义边界的面上的孔。如果将此选项切换为【关闭】，则程序会在所选面上围绕每个孔创建边界，如图3-11所示。(www.daowen.com)

☑忽略岛：使程序忽略用户选择用来定义边界的面上的岛。如果将此选项切换为【关】，则系统会在所选面上每个岛的周围创建边界，如图3-12所示。

☑忽略倒斜角：指定在通过所选面创建边界时是否识别相邻的倒斜角、倒圆角和倒圆。将【忽略倒斜角】切换为【关】时，就会在所选面的边上创建边界。当切换为【开】时，创建的边界将包括与选定面相邻的倒斜角、倒圆角和倒圆，如图3-13所示。

图3-10 【边界几何体】对话框

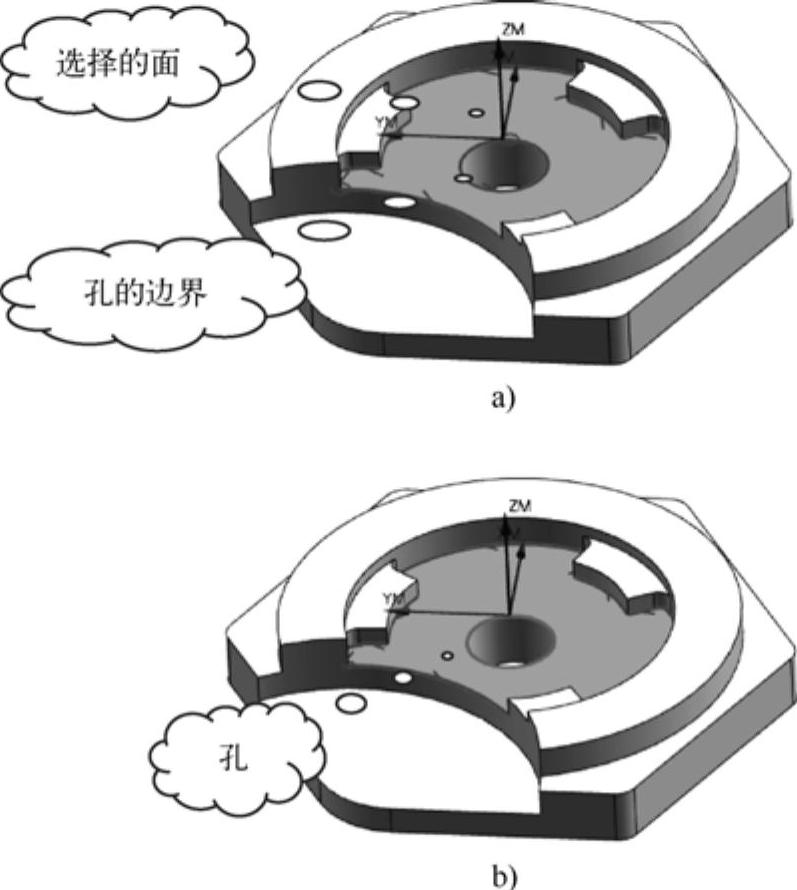

图3-11 【忽略孔】选项开/关

a）【忽略孔】（关） b）【忽略孔】（开）

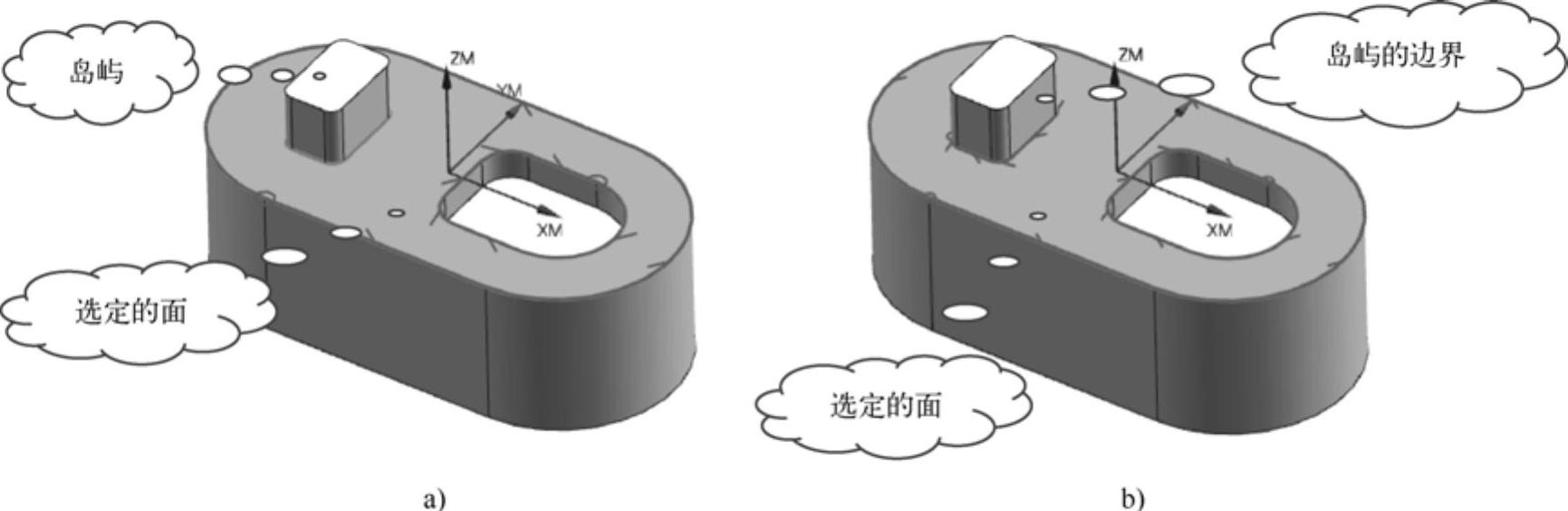

图3-12 【忽略岛】选项开/关

a）【忽略岛】（开） b）【忽略岛】（关）

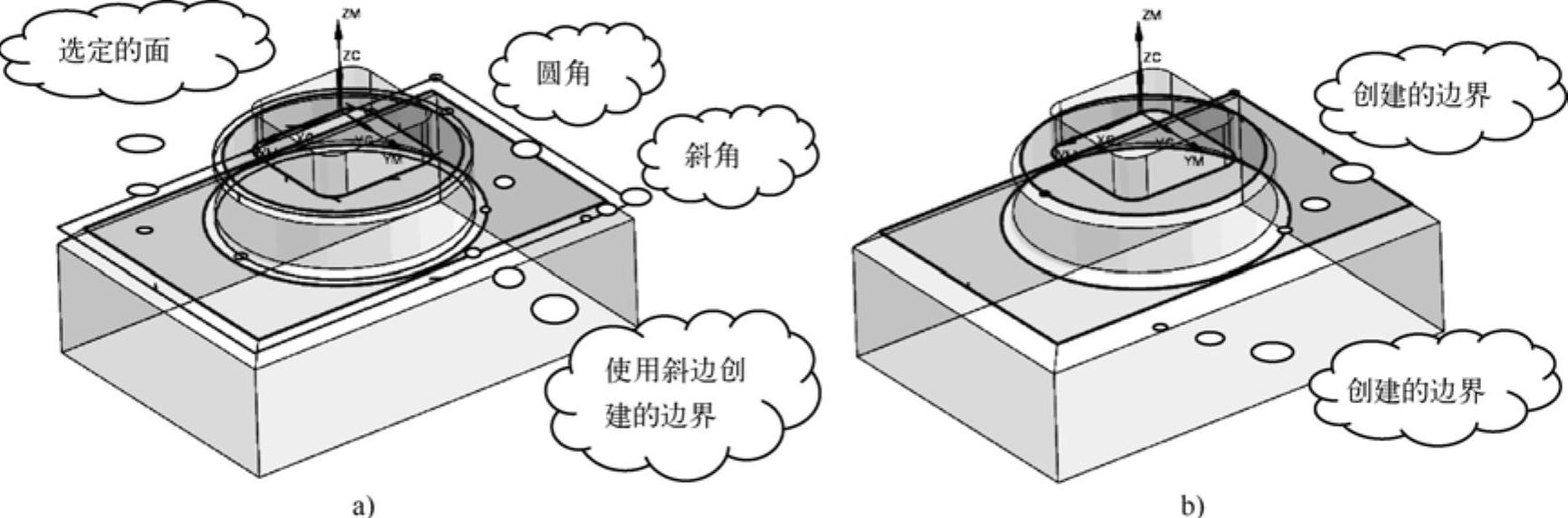

图3-13 “忽略倒斜角”选项开/关

a）【忽略倒斜角】（开） b）【忽略倒斜角】（关）

☑凸边：对于开放区域来说，凸边是开放侧的边。使用【凸边】选项可以为沿着所选面的凸边出现的边界成员控制刀具位置。它包括两个选项【相切】和【对中】。【相切】是指刀具外轮廓与刀路相切；【对中】是指刀具中心点在刀路上，如图3-14所示。

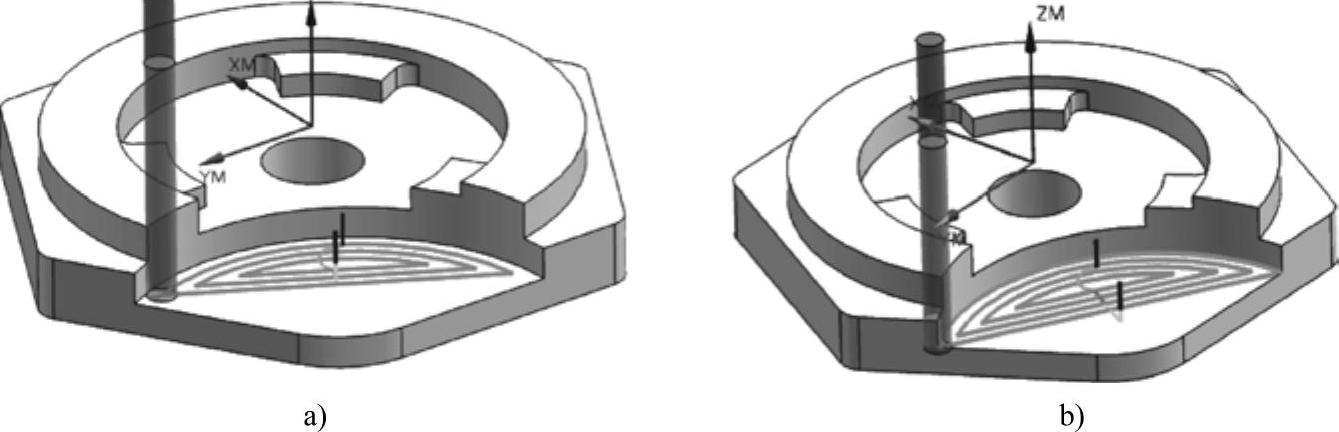

图3-14 刀具的【相切】与【对中】

a）刀具【相切】 b）刀具【对中】

☑凹边：凹边的概念与“凸边”相反，是指封闭区域的内侧边。
