面铣削操作的【面铣削区域】对话框中，【工具】选项区和【刀轴】选项区用于设置切削加工的刀具和刀具相对于机床坐标系的方位。

1．刀具设置

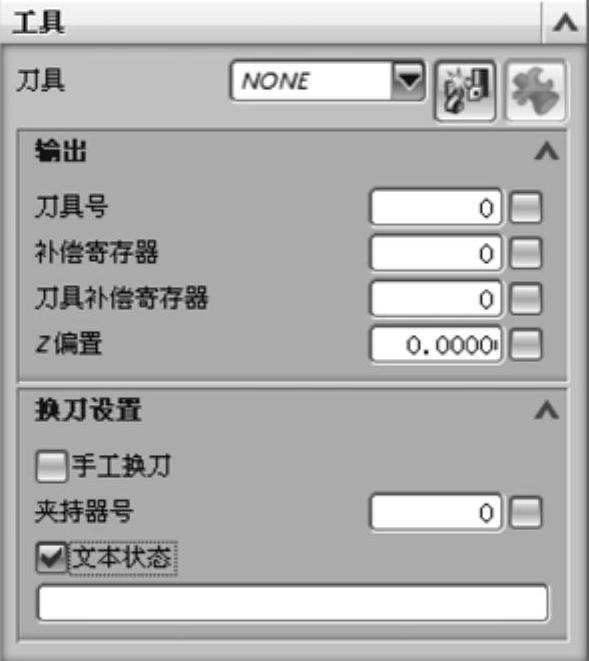

【T具】选项区主要设置刀具类型、尺寸，以及手T换刀、刀具补偿等参数。在【刀具】下拉列表框中选择先前已定义的刀具，以进行编辑。【T具】选项区的选项如图2-16所示。

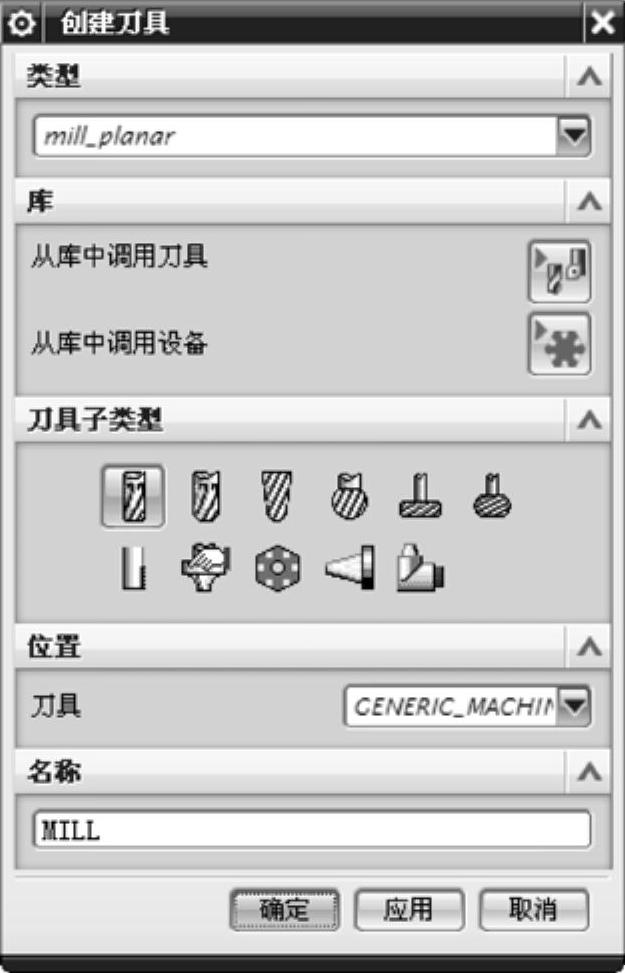

新建：单击【新建】按钮，可以创建新的刀具定义，并将其放在操作导航器的“机床”视图中以用于其他操作。弹出的【创建刀具】对话框，如图2-17所示。如果用户需要编辑刀具，可以单击【编辑／显示】按钮，重新定义刀具参数。

图2-16 【工具】选项区的选项

图2-17 【创建刀具】对话框

☑输出：在【输出】选项组中可设置并显示刀具号、补偿、刀具补偿、Z偏置及其相关继承状态的当前参数。

☑换刀设置：【换刀设置】选项组显示手工换刀和文本状态的当前设置，还显示夹持器号和继承状态。勾选【手工换刀】复选选项，将由人工来设置换刀。勾选【文本状态】复选项，可在下方的文本框内输入换刀的文字描述。

2.刀轴

刀轴可用于多种铣削操作中，除了深度加工、5轴铣、可变轮廓操作、一般运动、探测和顺序铣。可在【轴】选项区控制刀具相对于机床坐标系的方位。

在【轴】下拉列表框中包括4种轴定义方法：

☑+ZM轴：将机床坐标系的轴方位指派给刀具。

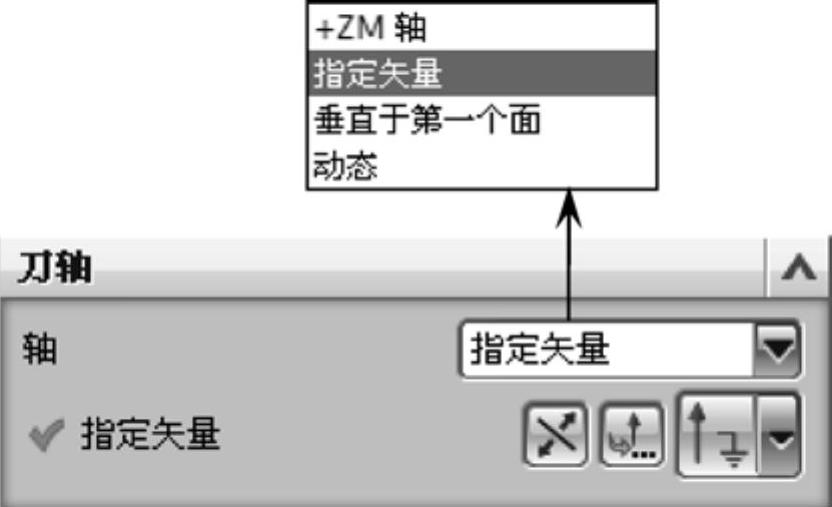

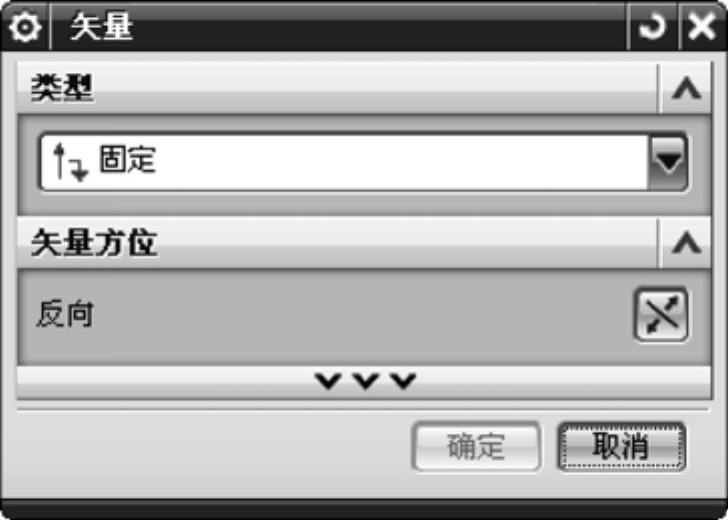

☑指定矢量：允许通过定义矢量指定刀轴。激活此选项后，将显示“指定矢量”选项，如图2-18所示。用户可以在下拉列表框中选择矢量，也可以在图形区中指定矢量，还可以单击【矢量构造器】按钮，在弹出的【矢量】对话框中确定矢量，如图2-19所示。

☑垂直于第一个面：将刀轴定向为垂直于第一个选定的面。主要用于面铣削操作。(www.daowen.com)

☑动态：可以在图形窗口中操纵矢量以指定刀轴。

图2-18 指定矢量方法

图2-19 【矢量】对话框

实训——圆角铣刀的创建方法

操作步骤

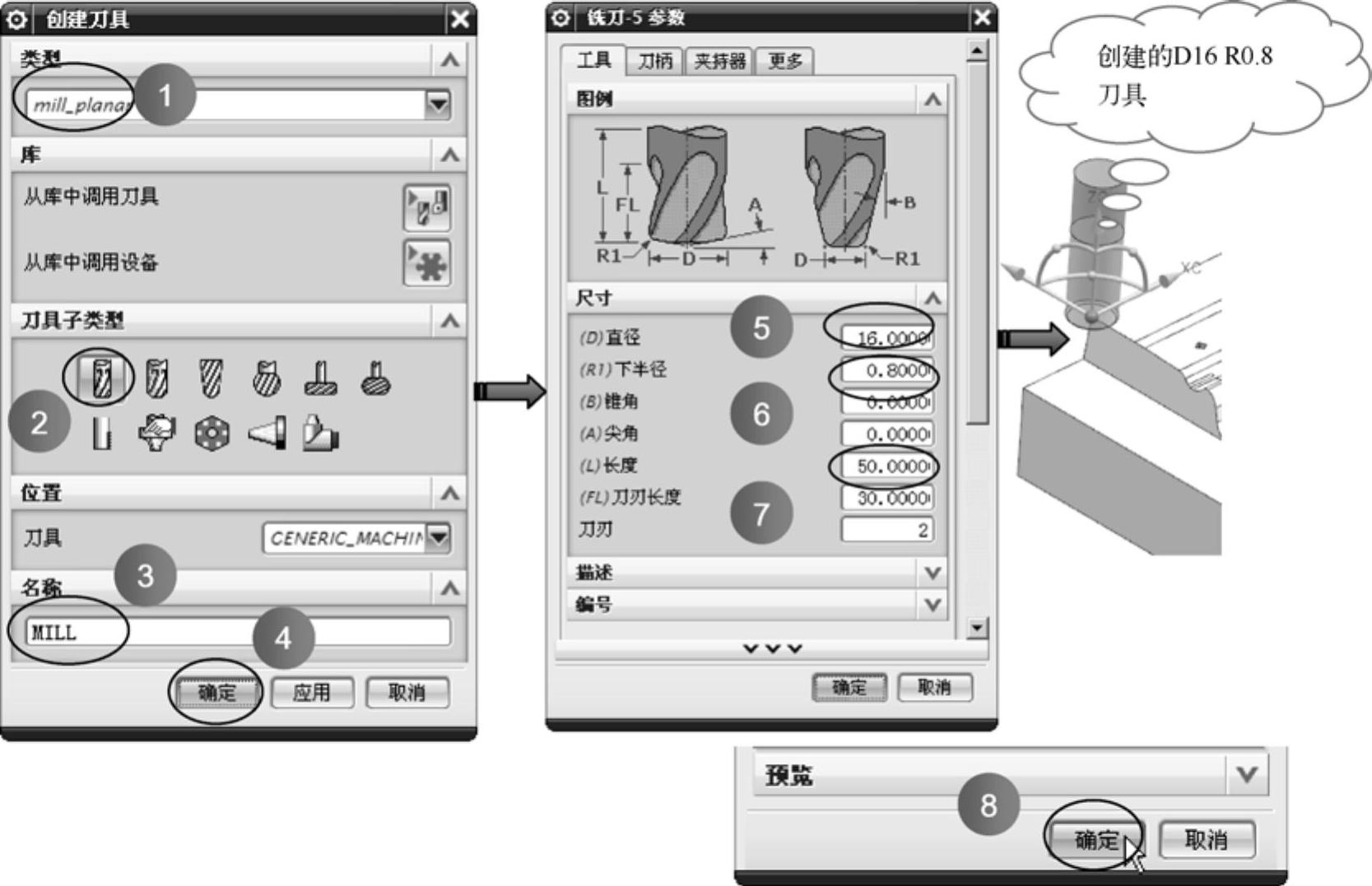

1）在加工环境的【插入】工具条上单击【创建刀具】按钮，然后按图2-20所示的步骤完成刀具D16 R0.8的创建。

图2-20 创建D16 R0.8刀具

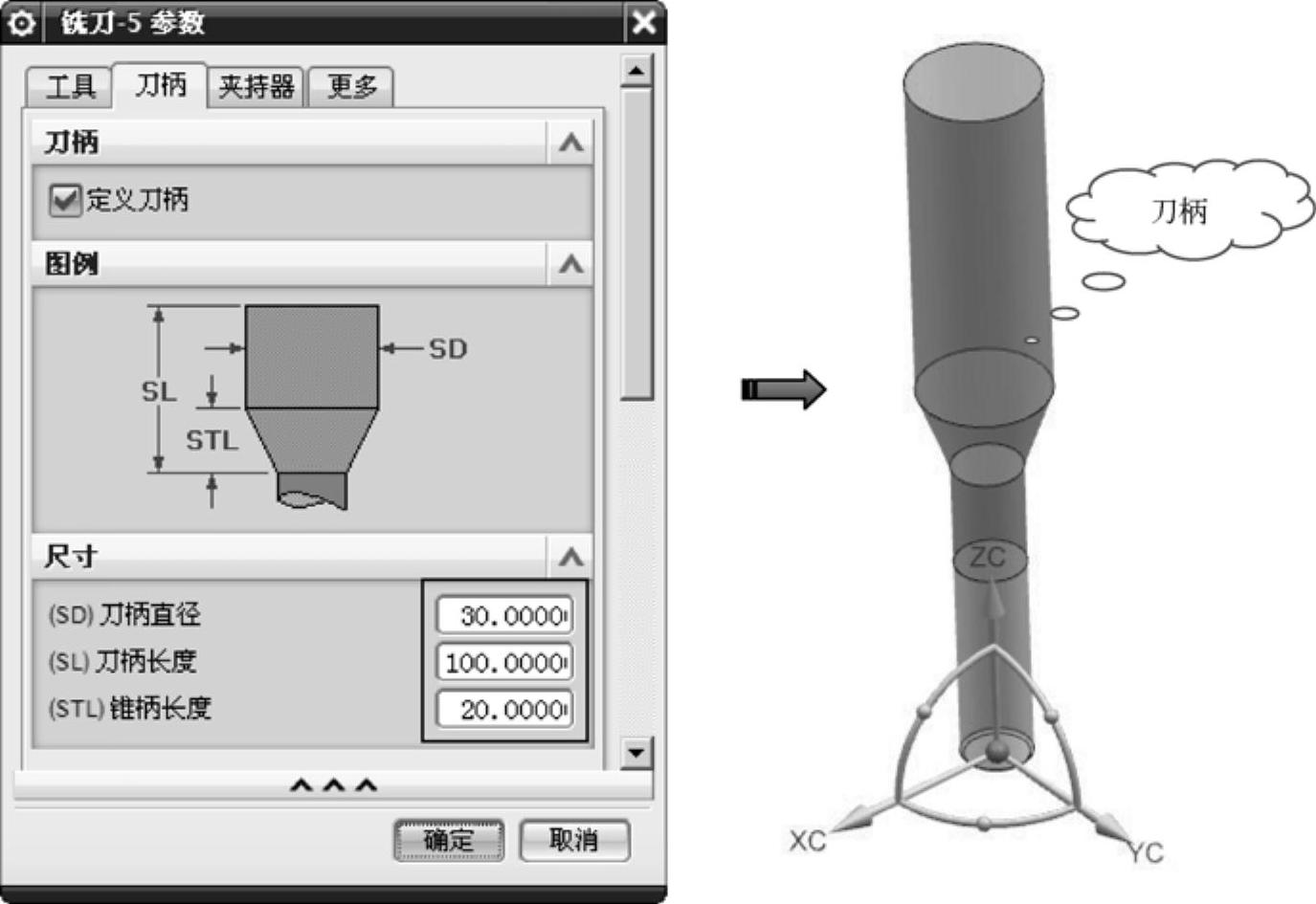

2）在【铣刀-5参数】对话框中设置刀柄参数。具体操作如图2-21所示。

3）在【铣刀-5参数】对话框中，【夹持器】、【更多】两个选项卡，这里可以不设置参数。【夹持器】俗称【刀具卡头】，【夹持器】可根据实际的刀具卡头尺寸大小自行创建。

图2-21 设置刀柄参数
