使用面铣削，只需选择部件几何体、切削区底面几何体、面边界几何体、壁几何体和检查几何体就可以创建操作。具体介绍如下。

1.几何体

【几何体】选项用于指定面铣削操作的几何体父组对象，如图2-3所示。如果用户在创建操作之前没有创建几何体对象或者没有指定CAM默认几何体父组（MCS_MILL），可以单击【新建】按钮，在随后弹出的【新建几何体】对话框中创建面铣削的几何体父组，如图2-4所示。

图2-3 【底面壁】对话框

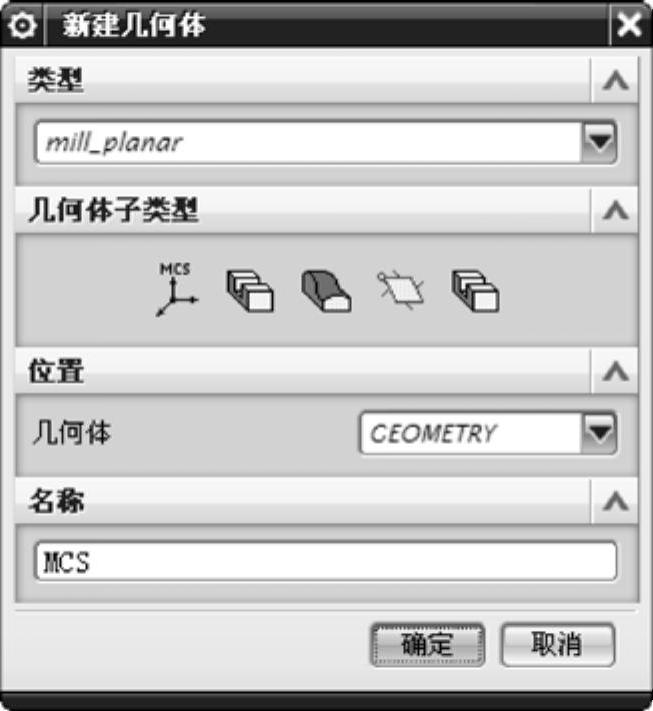

图2-4 【新建几何体】对话框

2．指定部件

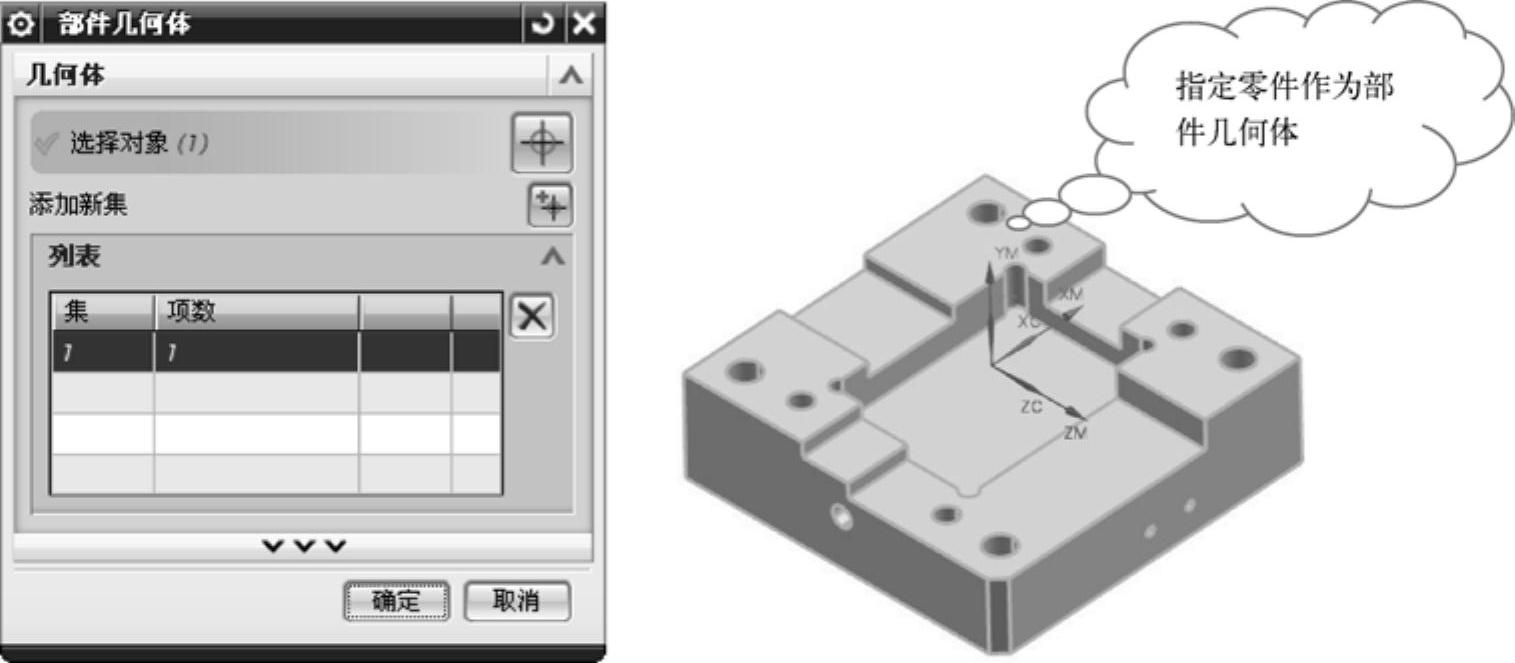

【指定部件】选项用于指定面铣削操作的部件几何体。单击【选择或编辑部件几何体】按钮，程序弹出【部件几何体】对话框。

【部件几何体】对话框只有一种用于指定部件几何体的过滤方法“体”，即要作为部件几何体的对象必须是实体（一般是零件）。单击按钮，可以取消所选实体的选择。指定部件几何体如图2-5所示。

图2-5 指定部件几何体

3.指定切削区域

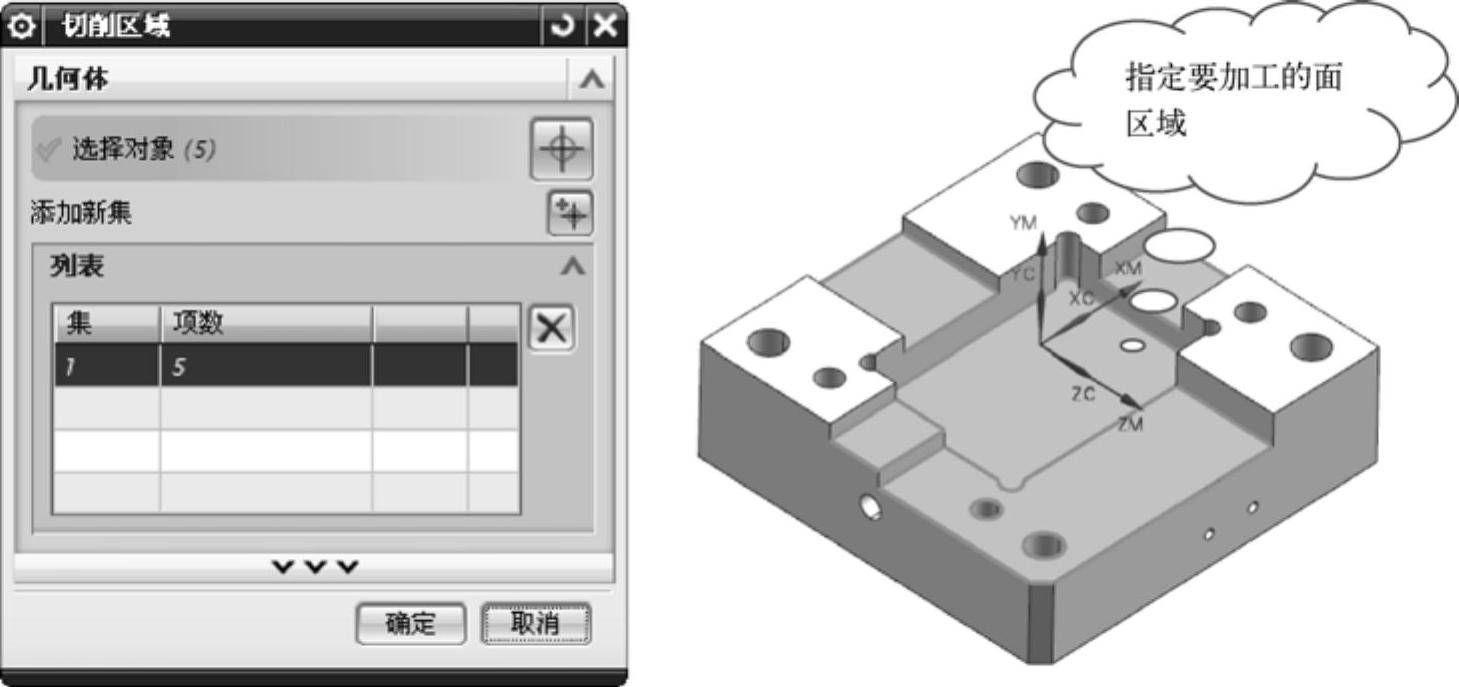

【指定切削区底面】选项用于定义要切削的底面。单击【指定切削区底面】按钮，程序弹出【切削区域】对话框。通过该对话框，可以选择面、片体和小平面体作为要切削的区域，对选择的切削区域可以进行编辑，也可以添加新的面作为切削区域，如图2-6所示。

图2-6 指定切削区域

4.指定壁几何体

【指定壁几何体】选项是指面铣削过程中，切削区域的侧壁面几何体。通过指定侧壁，可以单独设置壁余量。单击【选择或编辑壁几何体】按钮，将弹出【壁几何体】对话框。通过该对话框，用户可以选择面、片体和特征（曲面区域）作为壁几何体，如图2-7所示。

在【几何体】选项区勾选【自动壁】复选框，程序会自动选择与切削区域相邻的侧壁面作为壁几何体。

图2-7 指定壁几何体

5.指定检查体

【指定检查体】选项用于指定代表夹具或其他避免加工区域的实体、面、曲线。当刀轨遇到检查曲面时，刀具将退出，直至到达下一个安全的切削位置。单击【选择或编辑检查几何体】按钮，弹出【检查几何体】对话框，如图2-8所示。图2-9所示为表示装夹的实体。

图2-8 【检查几何体】对话框(www.daowen.com)

图2-9 表示装夹的实体

实训——自定义加工几何体

使用面铣削只需选择部件几何体、切削区底面几何体、面边界几何体、壁几何体和检查几何体就可以创建操作。下面用一个实例来详解，在【面铣削】对话框中如何选择加工几何体。面铣削加工模型如图2-10所示。

图2-10 面铣削加工模型

操作步骤

1）打开本例光盘文件。在【标准】工具条中执行【开始】|【加工】命令，保留【加工环境】对话框的默认设置，单击【确定】按钮进入CAM加工环境中。

2）在工具栏中选择【起点】|【加工】命令，双击【MCS_MILL】项目（或者选择右键菜单【编辑】命令），编辑加工坐标系的位置，使其位于工件的中心最高点。具体操作步骤如图2-11所示。

图2-11 编辑加工坐标系

3）在【插入】工具条上单击【创建工序】按钮，创建底面壁铣削操作并指定部件几何体。具体设置如图2-12所示。

图2-12 创建底面壁铣削操作并指定部件几何体

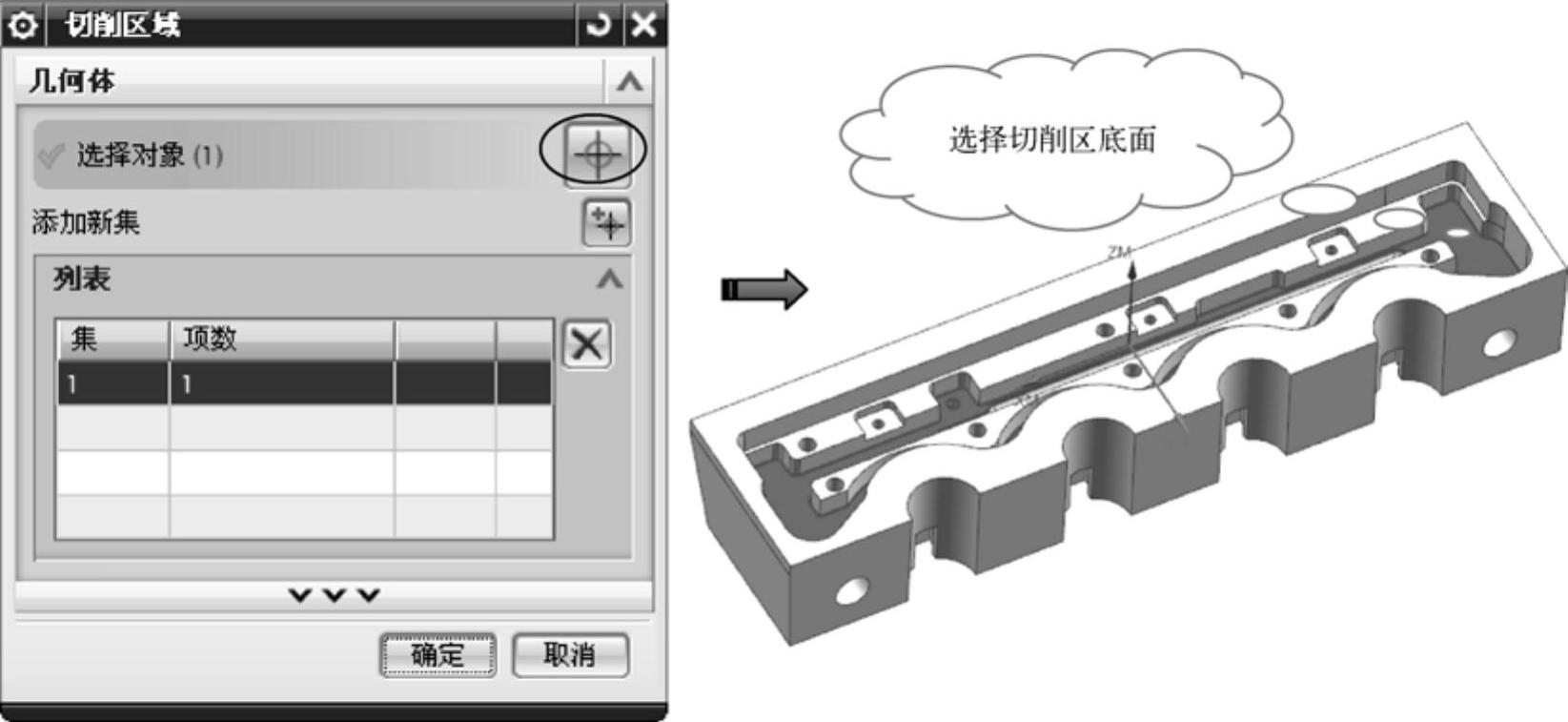

4）在【底面壁】对话框中指定切削区底面。具体操作步骤如图2-13所示。

图2-13 指定切削区底面

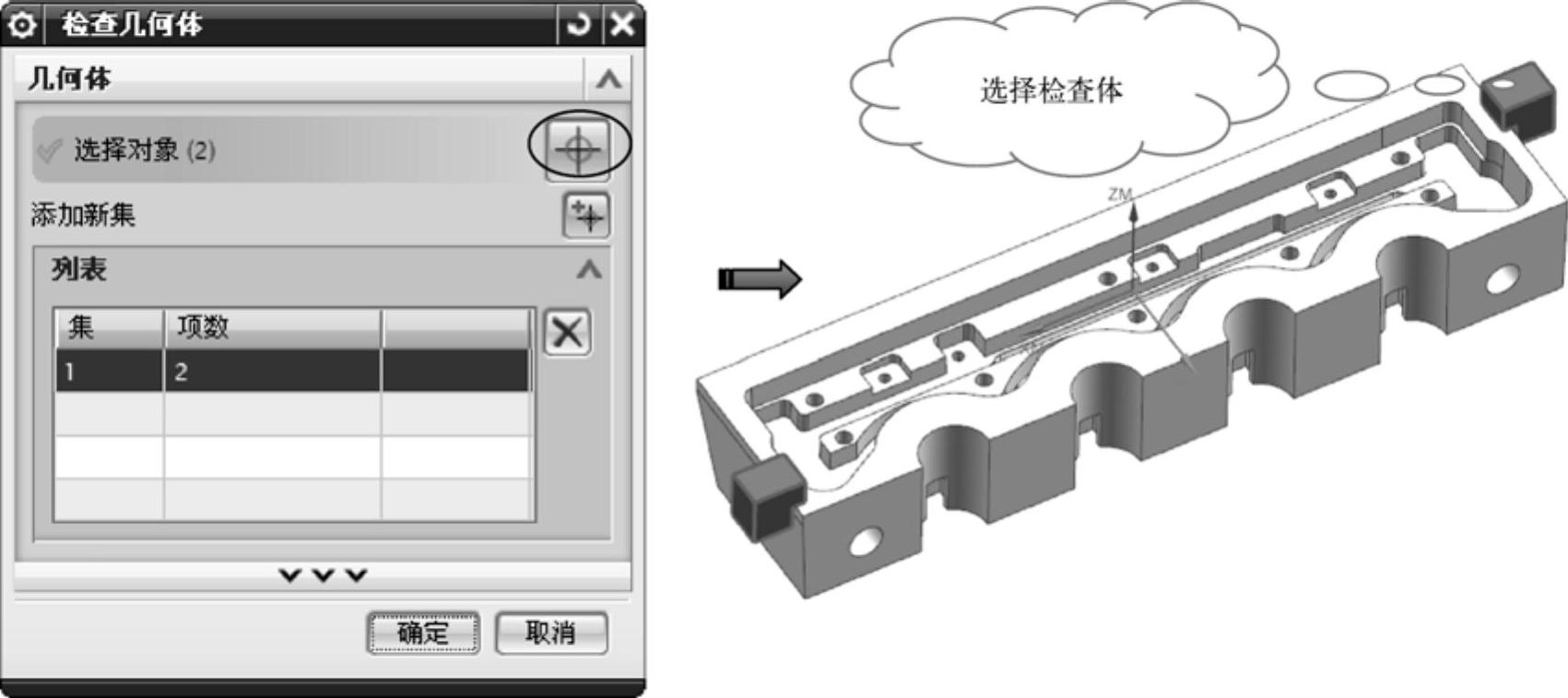

5）在【底面壁】对话框中指定检查体。具体操作步骤如图2-14所示。

图2-14 指定检查体

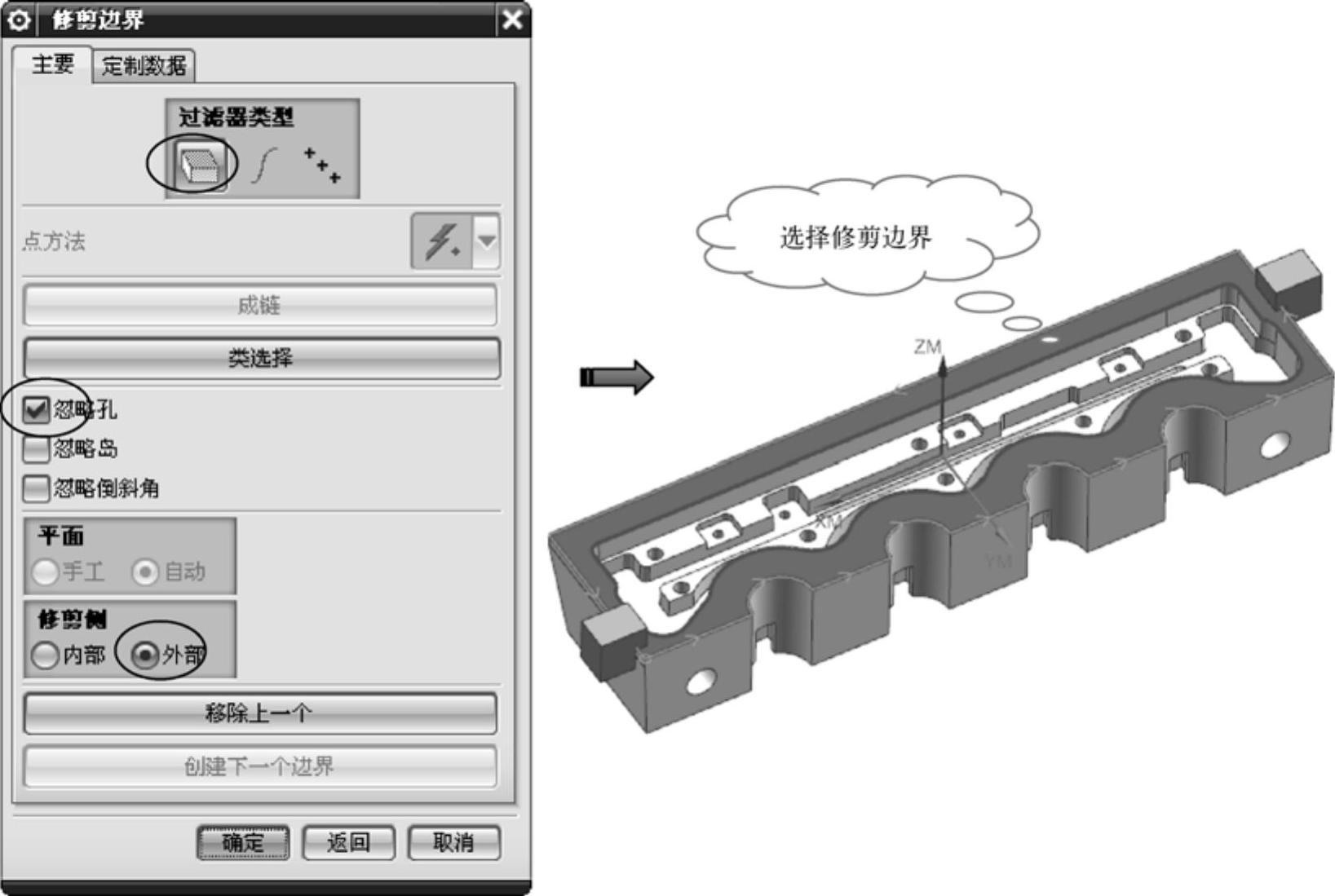

6）在【底面壁】对话框中指定修剪边界。具体操作步骤如图2-15所示。

图2-15 指定修剪边界
