如何创建剩余铣加工方式进行的半精加工操作?

本操作选用D16 R0.8的牛鼻刀对前模芯上表面进行半精加工,以保证零件的余量均匀便于精加工平稳切削。

选用剩余铣加工方式进行半精加工。加工对象仍是前模芯的上表面。刀路轨迹如图1-48所示。

操作步骤

1)在加工环境的【插入】工具条上单击【创建刀具】按钮978-7-111-44614-9-Chapter01-80.jpg,完成刀具D16 R0.8的创建。

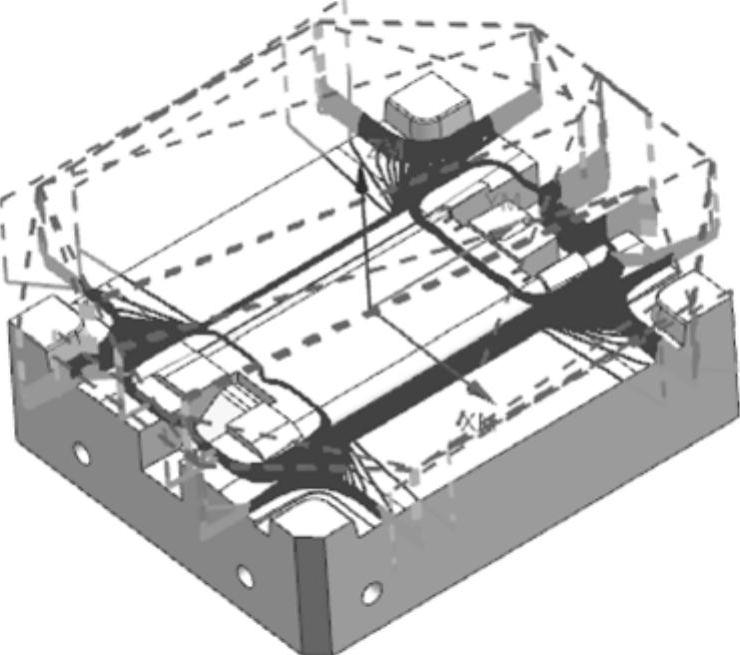

图1-48 刀路轨迹

2)在【插入】工具条上单击【创建工序】按钮978-7-111-44614-9-Chapter01-82.jpg,创建剩余铣操作。部件几何体可继承上步粗加工工序部件几何体。具体操作步骤如图1-49所示。

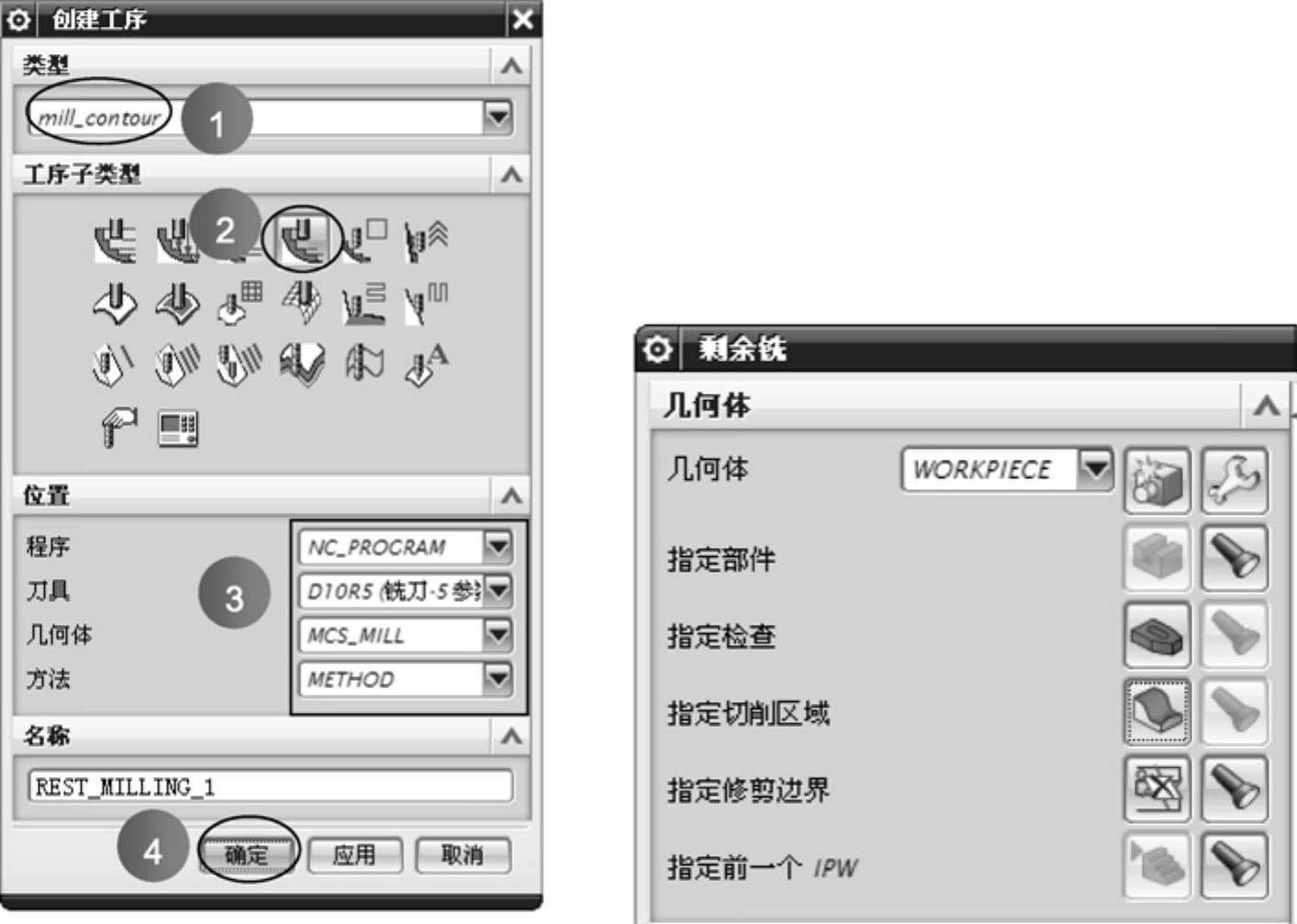

图1-49 创建剩余铣操作

3)在【剩余铣】对话框中,选取部件上表面的所有面为切削区域。如图1-50的所示。


图1-50 选取切削区域

4)设置切削参数:在【剩余铣】对话框中单击【刀轨设置】选项卡,单击【切削参数】按钮978-7-111-44614-9-Chapter01-85.jpg,进入【切削参数】设置对话框,如图1-51所示。再单击【余量】选项卡,进入【余量】选项区进行参数设置。

5)在【刀轨设置】选项区中完成刀轨、进给率和主轴速度等参数的设置。具体设置如图1-52所示。

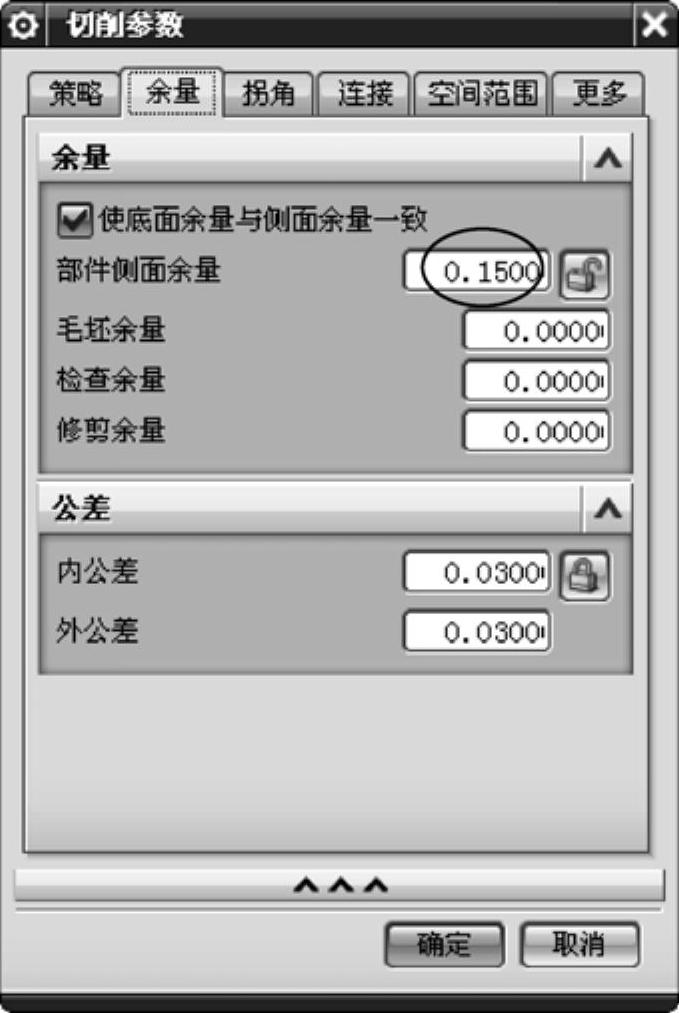

图1-51 【切削参数】设置对话框

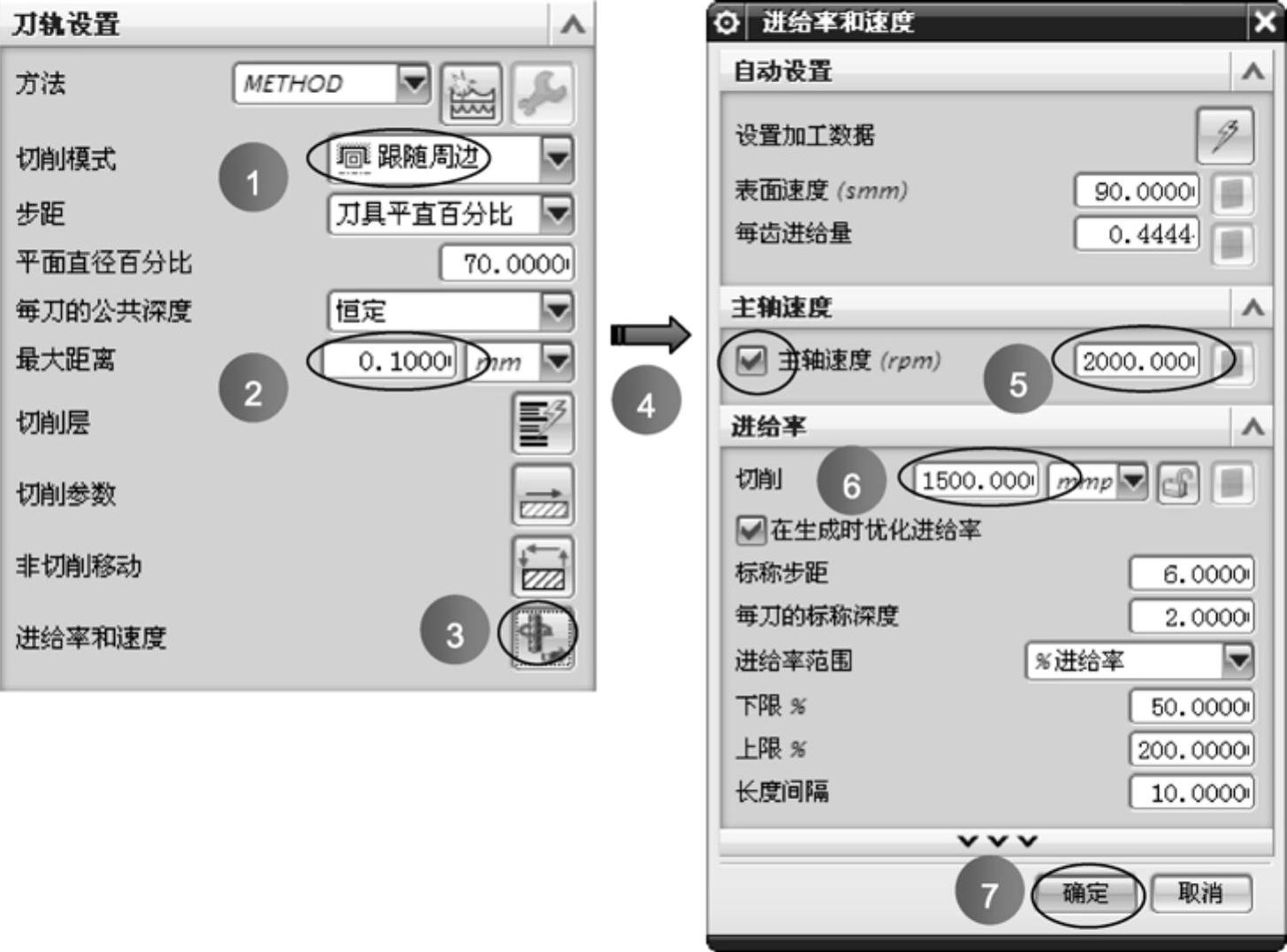

图1-52 设置相关参数

6)在【剩余铣】对话框的【操作】选项区中,单击【生成】按钮978-7-111-44614-9-Chapter01-88.jpg,生成半精加工的刀路,如图1-53所示。

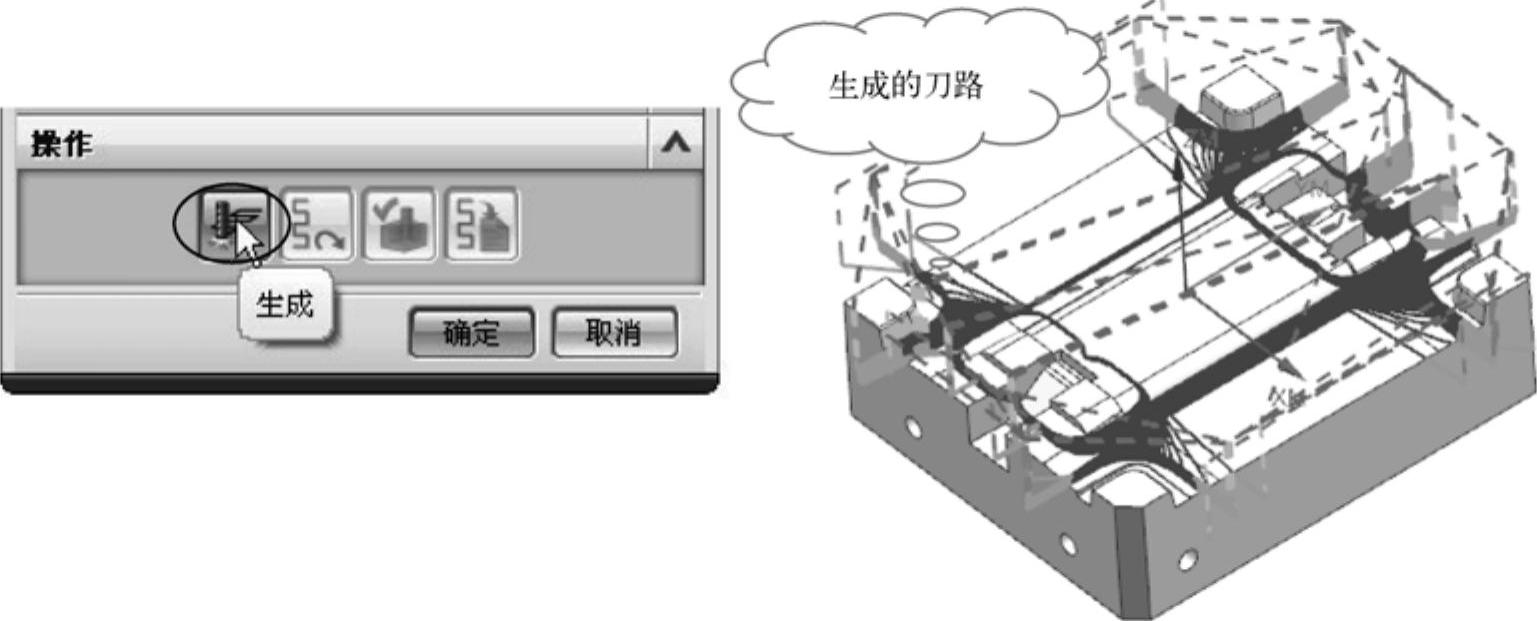

图1-53 生成半精加工刀路
