运用型腔铣的加工方式对模芯进行粗加工。

操作步骤

1）打开本例光盘文件。在【标准】工具条中执行【开始】|【加工】命令。在工具栏中选择【启动】|【加工】命令，进入加工模块。

2）在加工环境的【插入】工具条上单击【创建刀具】按钮，然后按图1-11所示的步骤完成刀具D25 R0.8的创建。

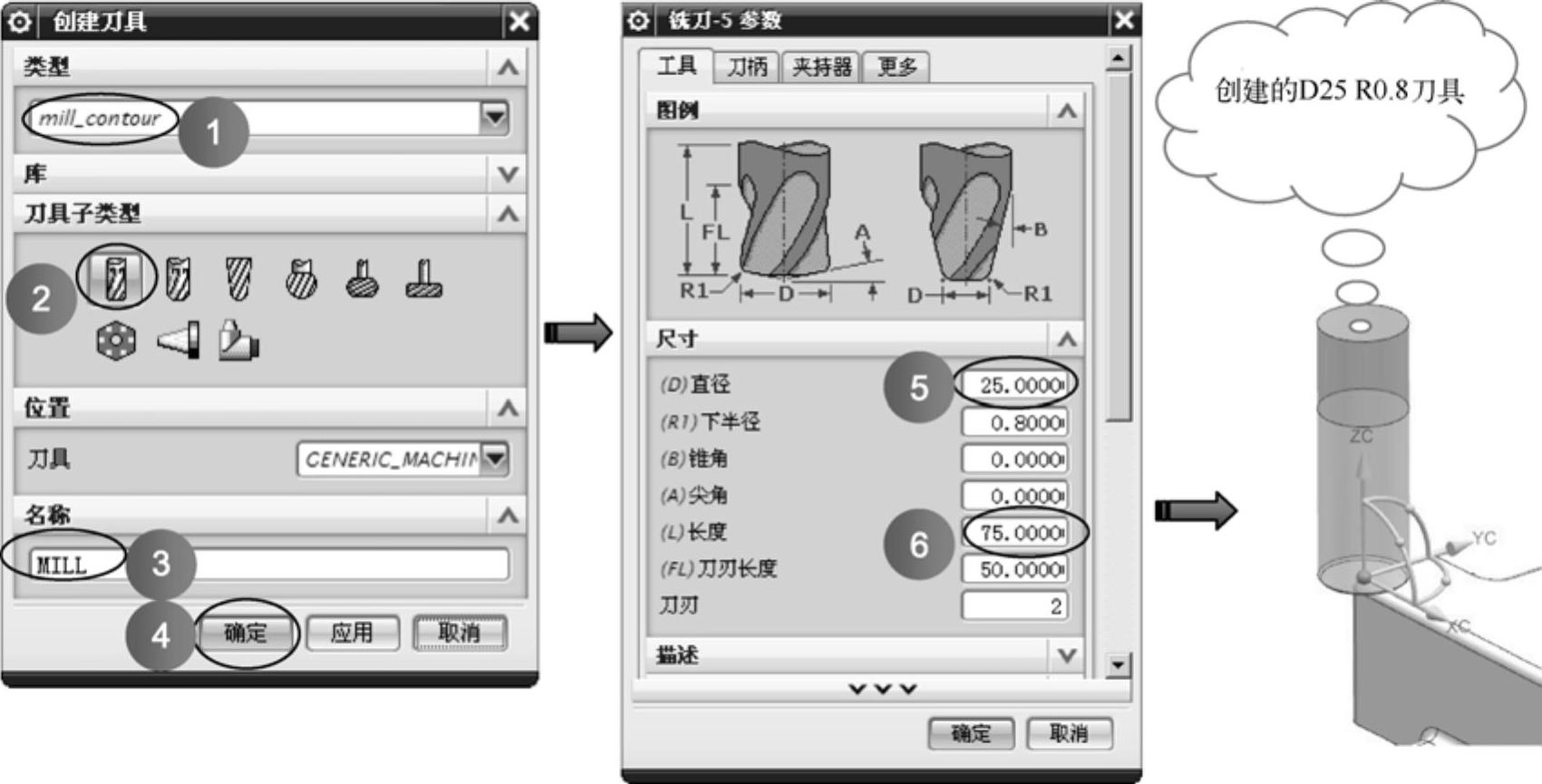

图1-11 创建D25 R0.8刀具

3）更改加工坐标系的位置，使加工坐标系位于工件的中心最高点。

4）在【插入】工具条上单击【创建工序】按钮，创建型腔轮廓铣操作并指定加工几何体。具体操作步骤如图1-12所示。

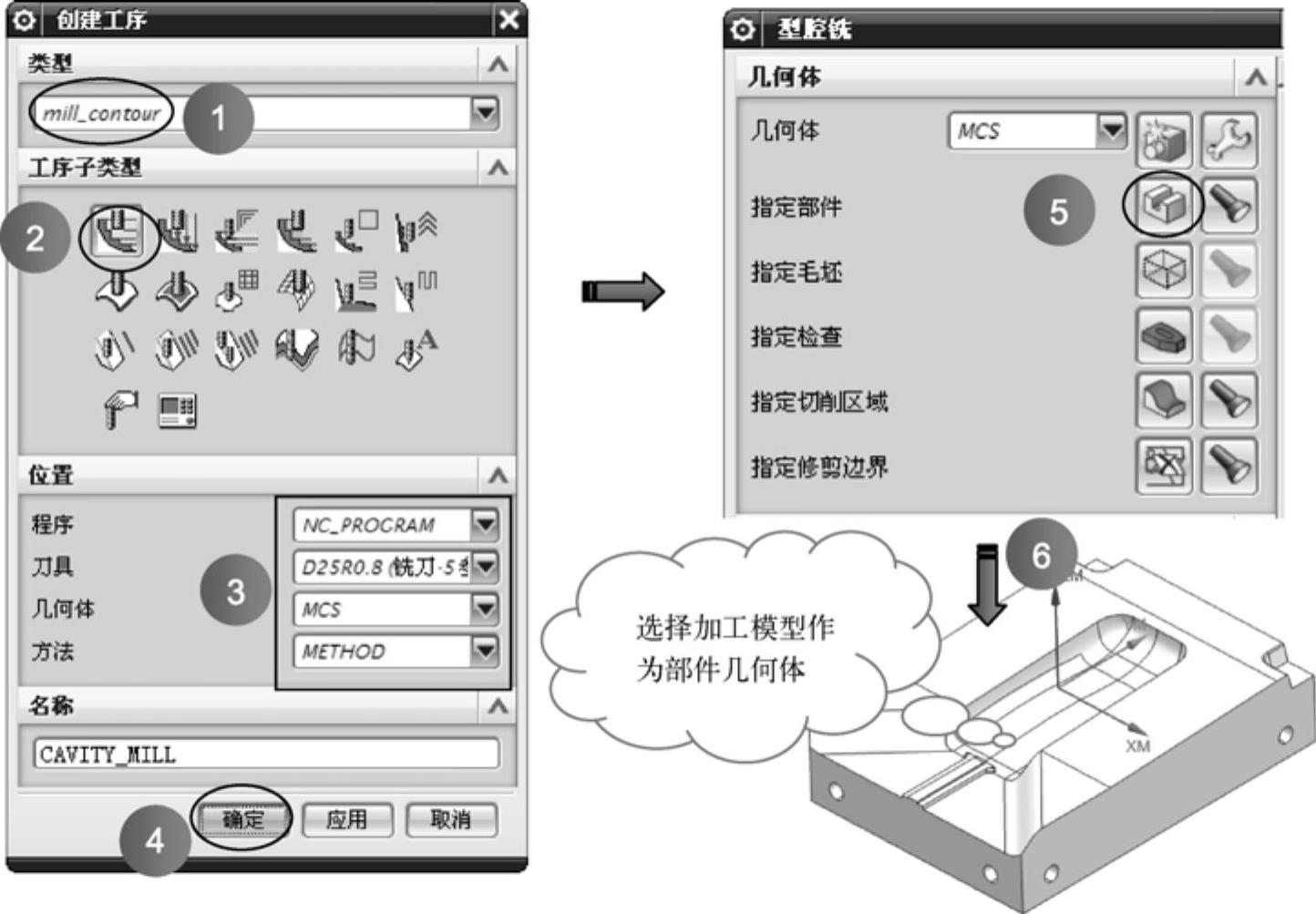

图1-12 创建型腔铣操作并选取部件几何体

5）在【型腔铣】对话框中，选取部件上表面为切削区域。如图1-13所示。

(www.daowen.com)

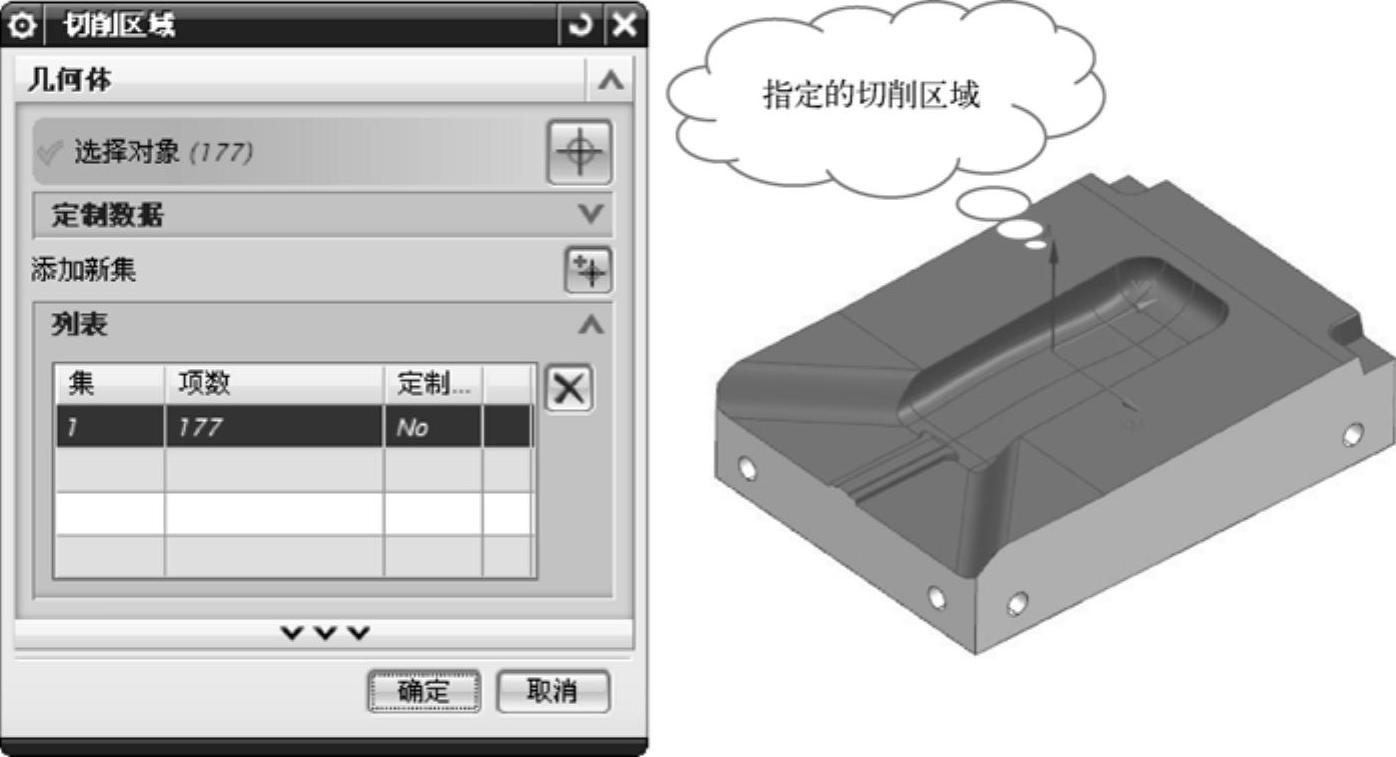

图1-13 选取切削区域

6）设置切削参数：在【型腔铣】对话框中单击【刀轨设置】选项卡，单击【切削参数】按钮，进入【切削参数】设置对话框，接着单击【余量】选项卡进行参数设置。具体操作设置如图1-14所示。

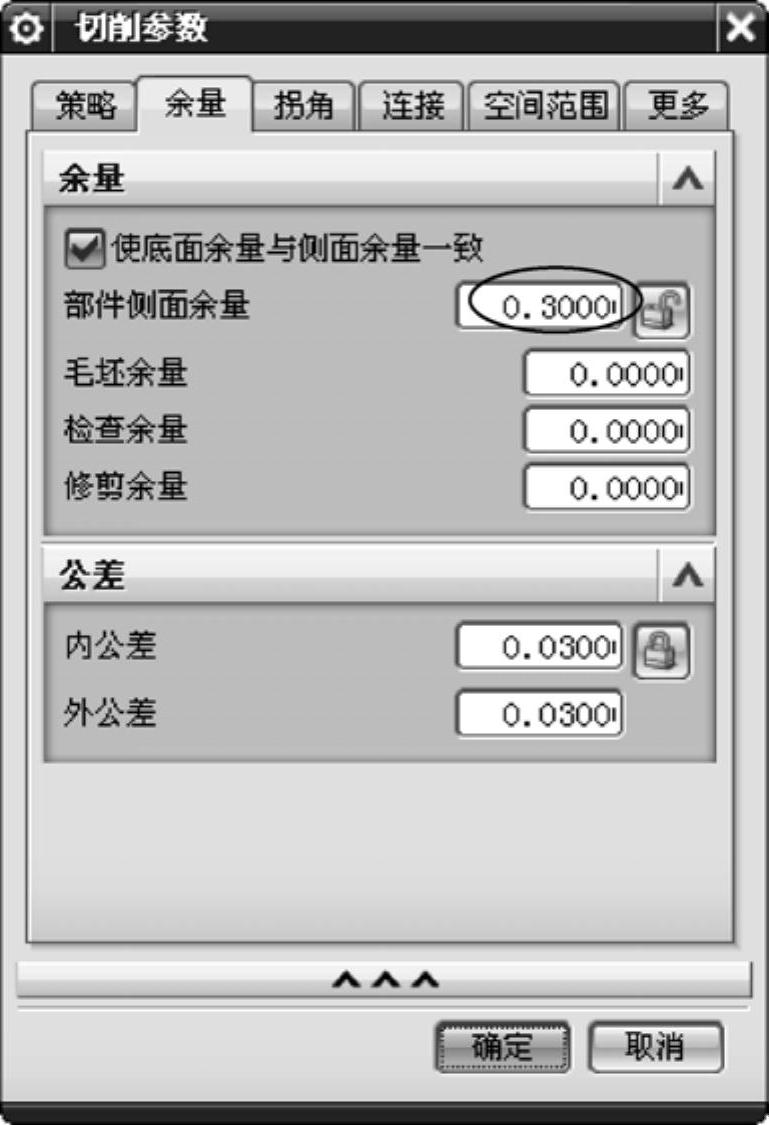

图1-14 设置切削参数

7）在【刀轨设置】选项区中完成刀轨、进给率和主轴速度的设置。具体设置如图1-15所示。

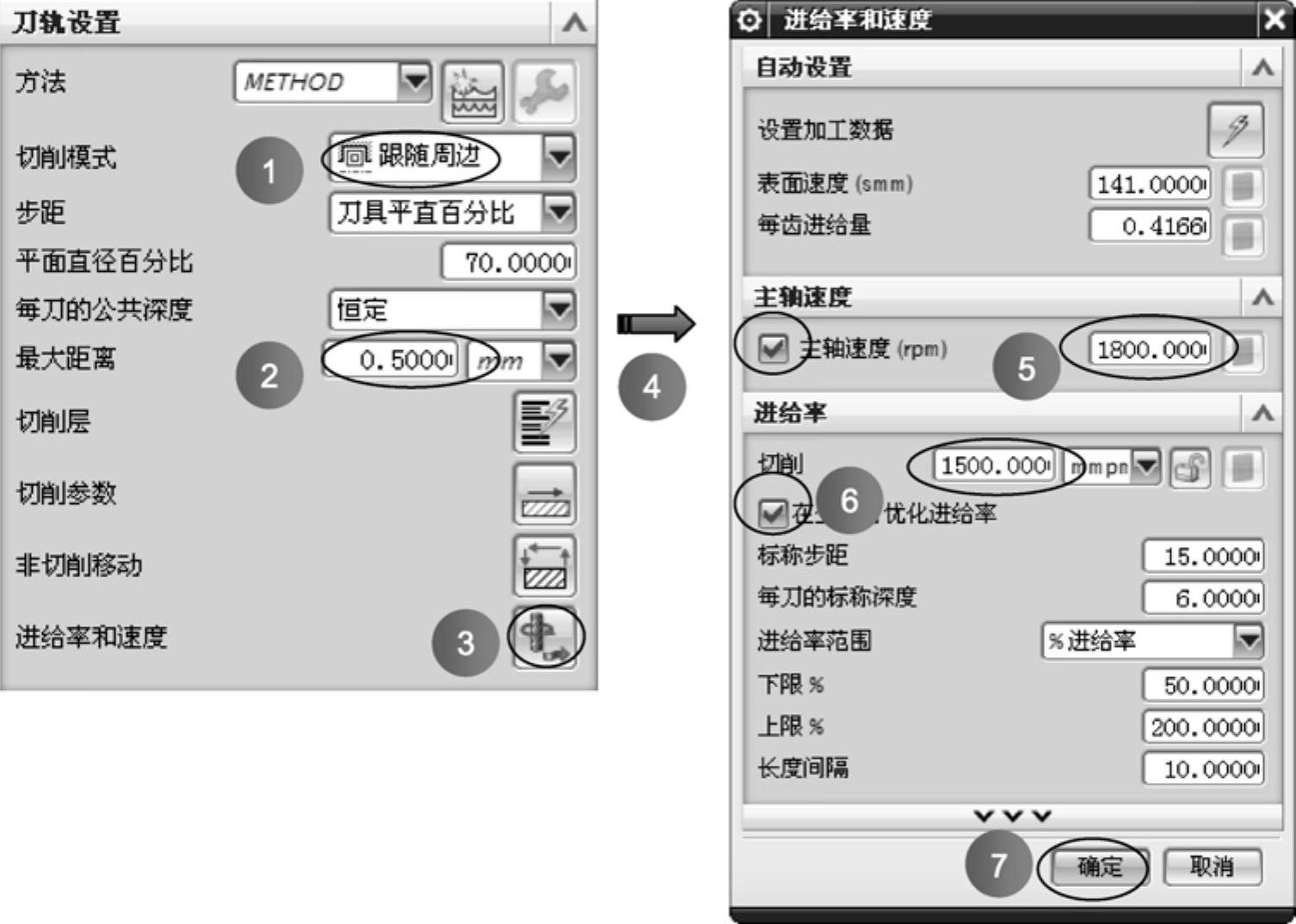

图1-15 设置相关参数

8）在【型腔铣】对话框的【操作】选项区中，单击【生成】按钮，生成粗加工的刀路，如图1-16所示。

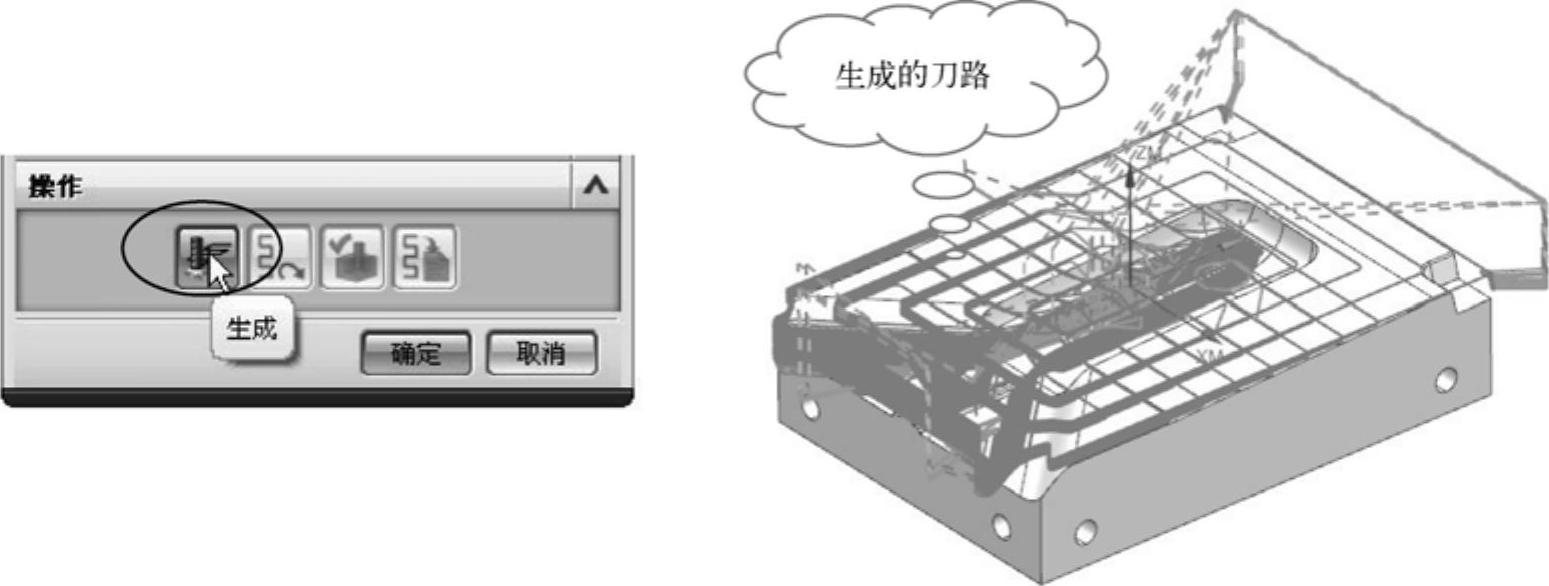

图1-16 生成粗加工刀路

9）检验刀轨并进行切削仿真，具体操作如图1-17所示。
