关于铸钢件的验收标准可参考GB/T 9444—2007《铸钢件磁粉检测》。

1.与质量等级相适应的表面状况条件

铸钢件各被检区域的表面状况要求，应在询价或订货时列入协议内容。被检表面状况应与所要求的质量等级相适应。表面状况的等效性见表6-4。

表6-4 表面状况等效性（指南）

2.缺陷磁痕和质量等级要求

（1）缺陷磁痕 缺陷磁痕分为线型磁痕、点线型磁痕、非线性簇状磁痕三类，它与各类缺陷相对应，见表6-5。

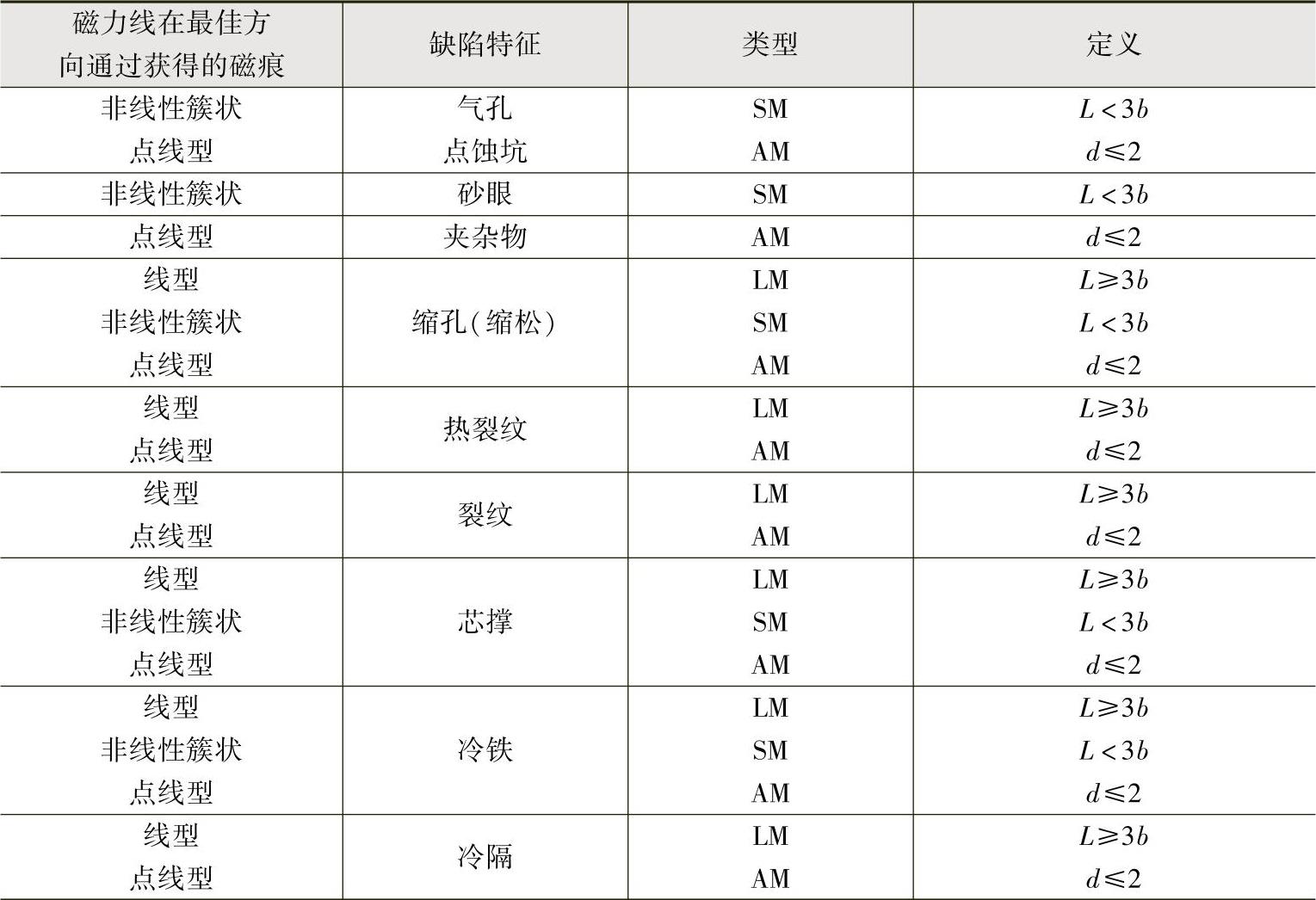

表6-5 磁痕类型与缺陷特征

注：L为显示长度，b为显示宽度，d为相邻两个显示边缘之间的距离（mm）。

（2）质量等级 根据表6-6可知质量等级定为7个等级。对应所要求的质量等级，磁粉检测必须在符合规定的表面上进行。即精密（表面粗糙度值为Ra1.6μm、Ra3.2μm、Ra6.3μm）、光滑（表面粗糙度值为Ra12.5μm）和粗糙（表面粗糙度值大于Ra25μm）。

线型或点线型磁痕的最大允许长度随铸件截面厚度而变化，分别规定了三个厚度级别：

δ≤16mm

16mm<δ≤50mm(www.daowen.com)

δ>50mm

表6-6给出了最小长度，相应等级中短于该长度的磁痕不予考虑。

当呈现相同的非线型簇状磁痕，或长度相同、形貌相似的线型磁痕时评定为磁痕相等。规定的磁痕类型仅起指导作用。在计算累加长度时，要把点线型磁痕和非点线型磁痕都考虑在内。

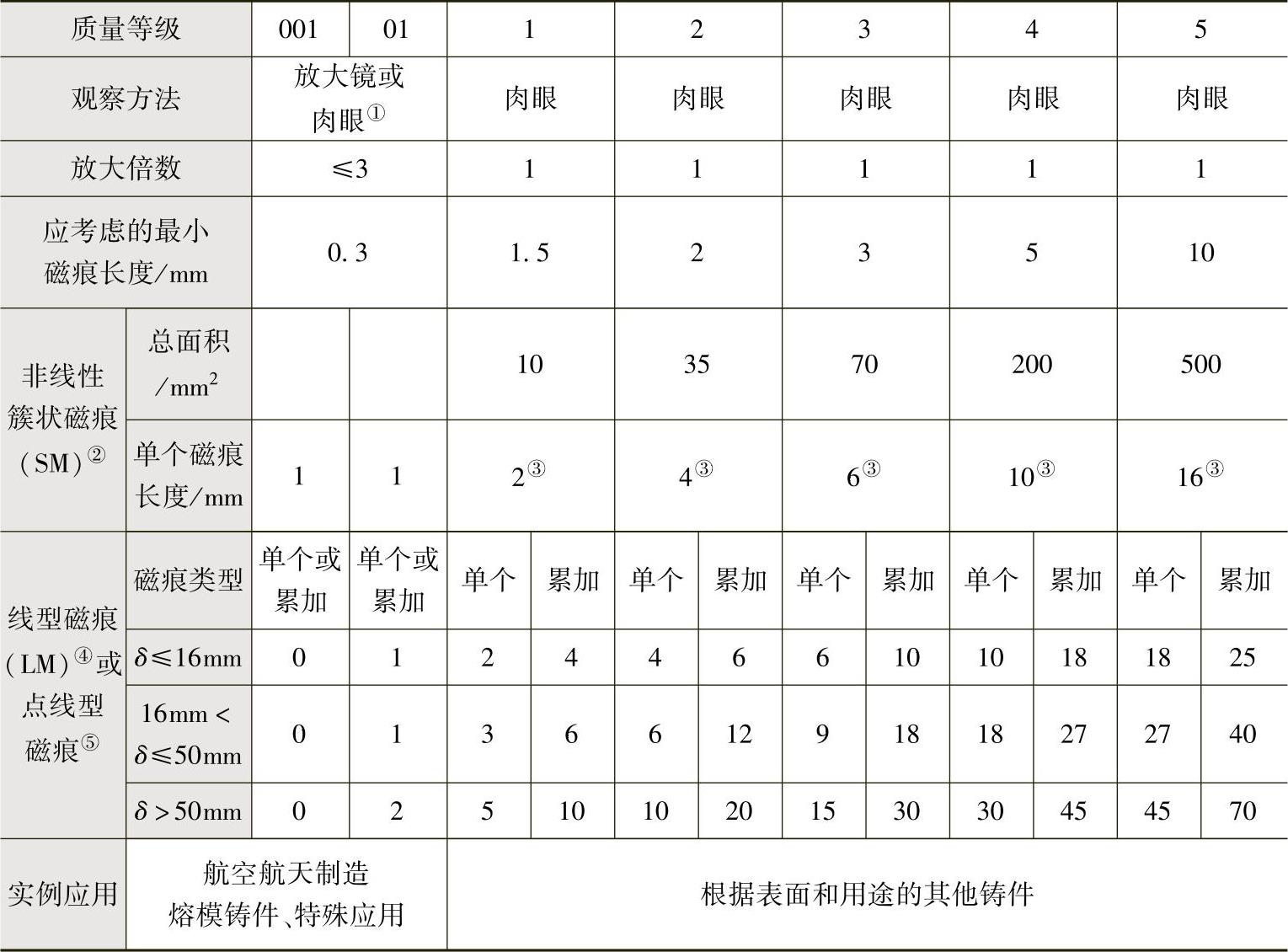

表6-6 各质量等级的验收标准

注：本表将最大面积（单位为mm²）和最大长度（单位为mm）限定在ISO A6—105×148的评定框内。

①允许采用带目镜测微尺的放入仪。

②非线性簇状磁痕（SM）：L<3b，式中L是较大磁痕的长度，b是较大磁痕的宽度。

③允许有不超过2个表中划定长度的磁痕。

④线型磁痕（LM）：L≥3。

⑤点线型磁痕（AM）：至少含有三条由最大为2mm的间隙隔离的线型或非线性簇状磁痕。

（3）检测结果评定 将105×148的评定框放置在待评定磁痕的最严重部位。如果被评定的磁痕小于或等于订货单或合同中规定的质量等级，则认为检测合格。
