B型标准试件的几何尺寸及使用方法

时间:2023-07-01 理论教育 版权反馈
【摘要】:B型标准试件采用电磁软铁或与试件相同的材料制成,其几何尺寸如图3-4所示。图3-4 B型标准试件使用B型标准试件时可采用穿棒连续法,在试件圆柱面上喷洒磁悬液,根据人工孔的磁痕显示情况检查和评价探伤装置、磁粉和磁悬液的综合性能。使用时要避免中心导体和B型试件的偏心,因为偏心会产生试件表面磁场不均,给检验结果带来误差。图3-6 交流标准环形试块

B型标准试件的几何尺寸及使用方法

B型标准试件采用电磁软铁或与试件相同的材料制成,其几何尺寸如图3-4所示。

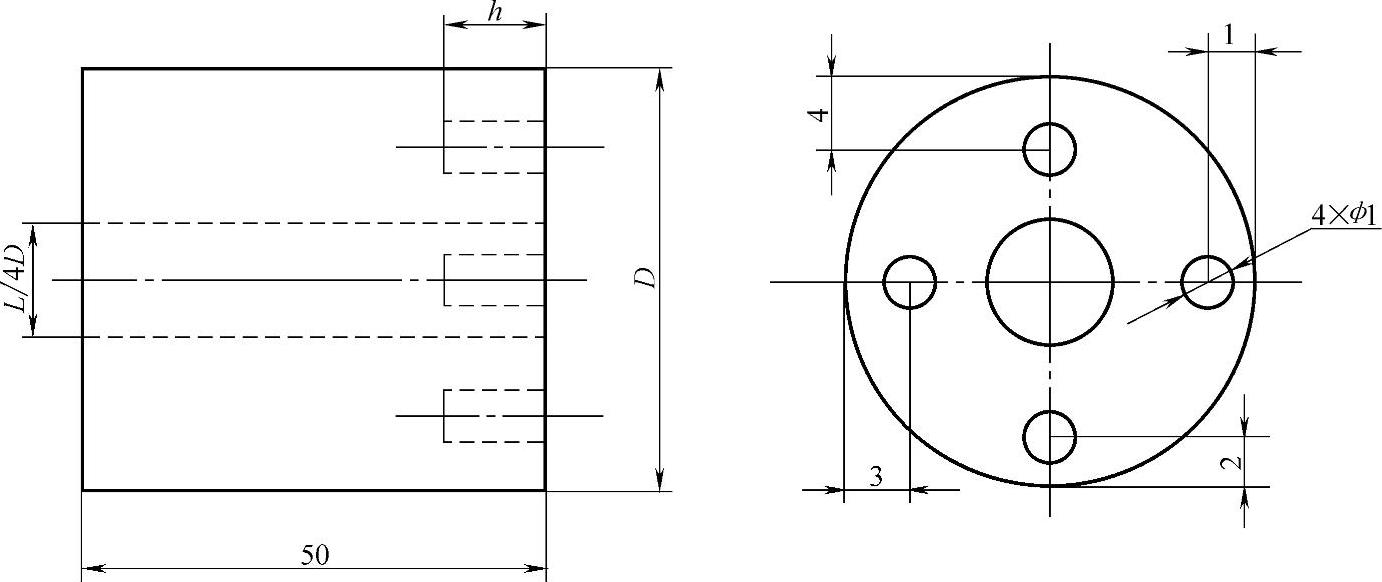

图3-4 B型标准试件

使用B型标准试件时可采用穿棒连续法,在试件圆柱面上喷洒磁悬液,根据人工孔的磁痕显示情况检查和评价探伤装置、磁粉和磁悬液的综合性能。使用时要避免中心导体和B型试件的偏心,因为偏心会产生试件表面磁场不均,给检验结果带来误差。

1.直流标准环行试块

直流标准环形试块用铬钨锰工具钢制成,其形状和尺寸如图3-5所示,硬度为90~95HRB。

试块端面钻有12个人工通孔,其直径为ϕ1.778mm,第一个孔距外圆表面1.778mm,从第二个孔起,每个孔距外圆表面的距离依次递加(即比前一个孔增加)1.778mm。使用时采用中心导体法,直流电磁化,用连续法检查,观察试块外圆表面磁痕显示清晰的孔数,孔数越多,表示灵敏度越高。在规定磁化电流的情况下,应达到灵敏度要求的最少孔数,否则说明综合灵敏度不合格,应检查其原因。(www.daowen.com)

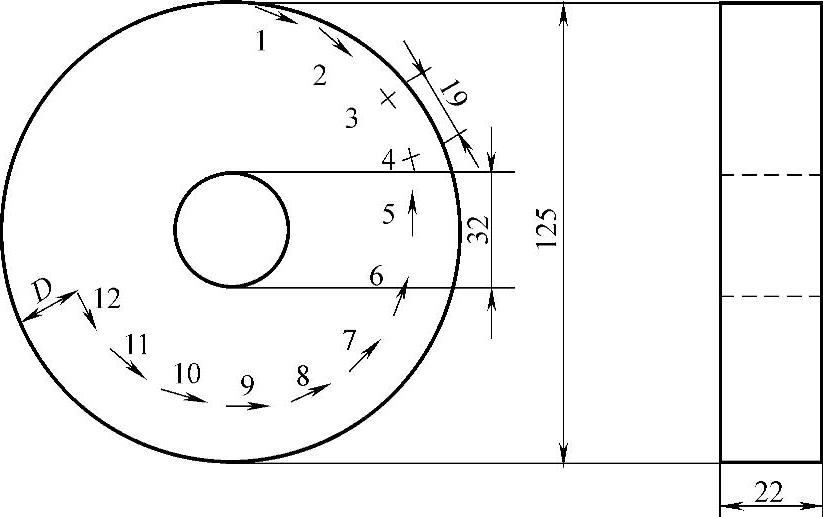

图3-5 直流标准环形试块

2.交流标准环形试块

交流标准环形试块是个组合件,它由钢环、胶木衬套和铜棒组成,钢环通过胶木衬套固定在铜棒上,如图3-6所示。钢环上钻有3个ϕ1mm通孔,孔心距铜棒中心的距离(半径)分别为23.5mm、23mm、22.5mm。使用时,将铜棒装夹在交流探伤机的电极夹头之间,通电磁化,观察钢环外表面的磁痕显示。当通以750A(有效值)交流时,至少应有两个孔显示清晰的磁痕,否则综合灵敏度不满足要求。

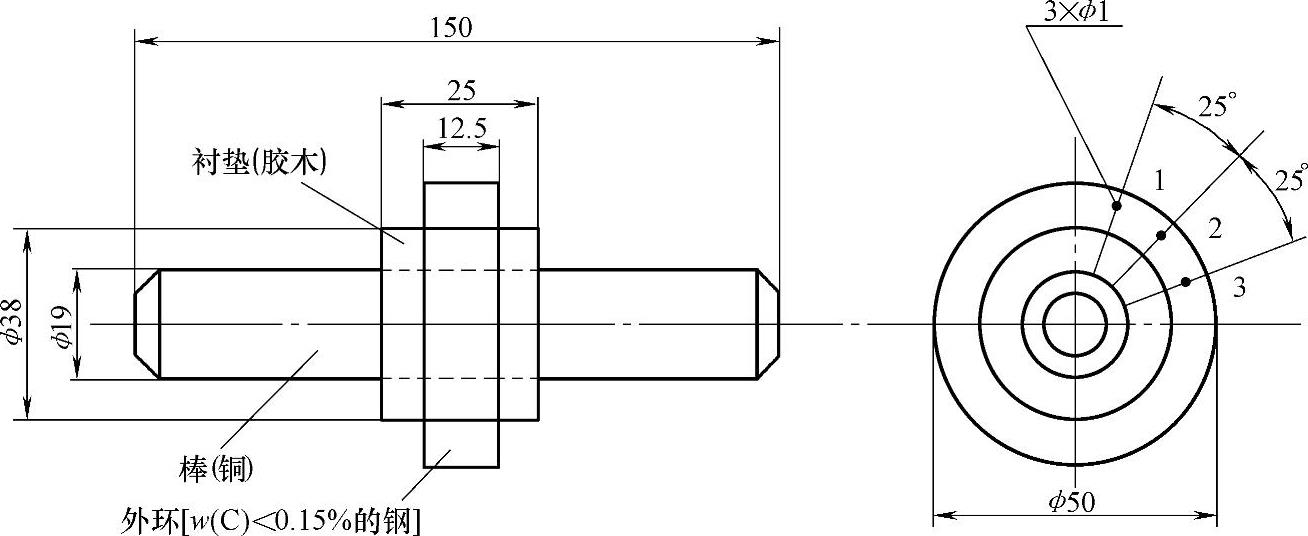

图3-6 交流标准环形试块
