（1）漏磁场检测元件 用来检测漏磁场的元件种类很多，主要有感应线圈（霍尔元件和磁敏二极管等）和磁带。它们的主要特点是：

1）磁带：漏磁场可直接记录在磁带上，然后再变换成电信号进行处理。

2）感应线圈：漏磁场的输出取决于线圈的匝数、被检材料的相对移动。

3）磁敏检测元件：直接将漏磁场变换成电信号，有霍尔元件和磁敏二极管等。其中，霍尔元件中传感元件的尺寸（有效感磁面积）与感磁灵敏度是重要参数；磁敏二极管的灵敏度比霍尔元件高，但温度特性不如霍尔元件。霍尔元件目前已做成集成电路，在钢丝绳漏磁检测中应用。

（2）漏磁检测法 漏磁检测法是利用磁敏元件做成的探头检测工件表面的漏磁。所测得的漏磁信号的大小与缺陷之间有明显的关系，而缺陷宽度对漏磁信号的振幅影响较小。漏磁检测法主要适用于对称及旋转的工件，例如轴类、管材、棒材等，因此易于实现自动化。

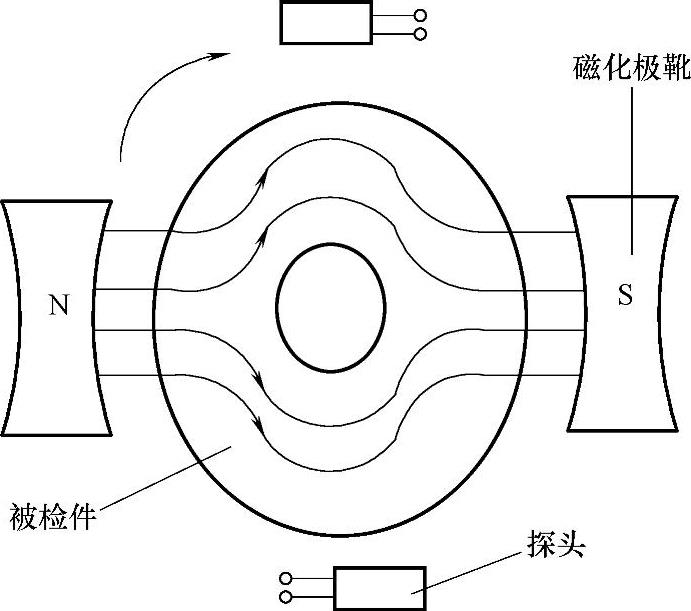

图1-1 管子旋转漏磁检查(www.daowen.com)

图1-1所示是用磁轭法检查管子表面裂纹的一种探头形式。在这种方法中，磁轭探头不动，管子在旋转的同时作纵向运送。

用于探头的磁敏元件可用磁敏二极管或霍尔元件，也可以采用其他弱磁场测量装置。

（3）录磁检测法 录磁检测法是用磁带记录漏磁场来进行检测的，又称磁录像法。它是将具有很高矫顽力和剩磁的磁带紧贴在被检工件表而上，对工件进行适当磁化，则在不连续性处产生的漏磁场信息就全部记录在磁带上，然后通过磁电转换器（又称磁头）将录制的漏磁场信息再转换成电信号，显示在荧光屏上，或使用自动记录器获得材料不连续性漏磁场的完整曲线或图像，从而确定不连续性的部位、性质和大小。磁带在记录漏磁场与复放磁带时，有较高的灵敏度和良好的再现性。检测结果也可长期保存。

录磁检测法常用于钢坯、方钢、平板或平板焊缝的漏磁场检测，可检测极微弱的磁场信息。它不仅可以记录工件表面缺陷的散射磁场，还可以记录埋藏在工件近表面的内部缺陷的散射磁场。磁带记录的信息可以长期保存。录磁检测法对被检工件的表面粗糙度要求不高，适应性强。

使用录磁检测法时，必须在直流或脉动电流励磁的磁场中进行，励磁应使工件达到磁饱和。为了分析磁场分布信息，应当采用电子技术对所获得的信息进行处理。

目前，录磁检测技术应用逐步扩大，例如，检测石油管道焊缝、化工容器与管道、电站承压管道等。国外已将录磁检测技术成功地应用于轧钢生产线及潜艇焊缝的检查。
