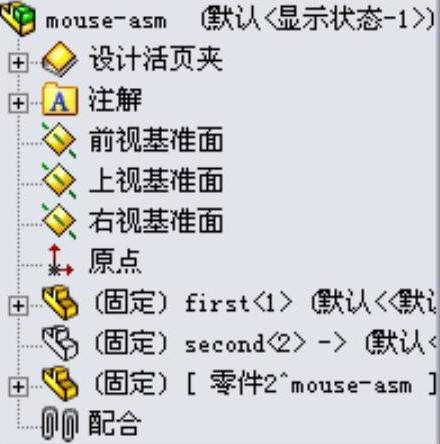

鼠标底座模型和设计树如图32.55所示。

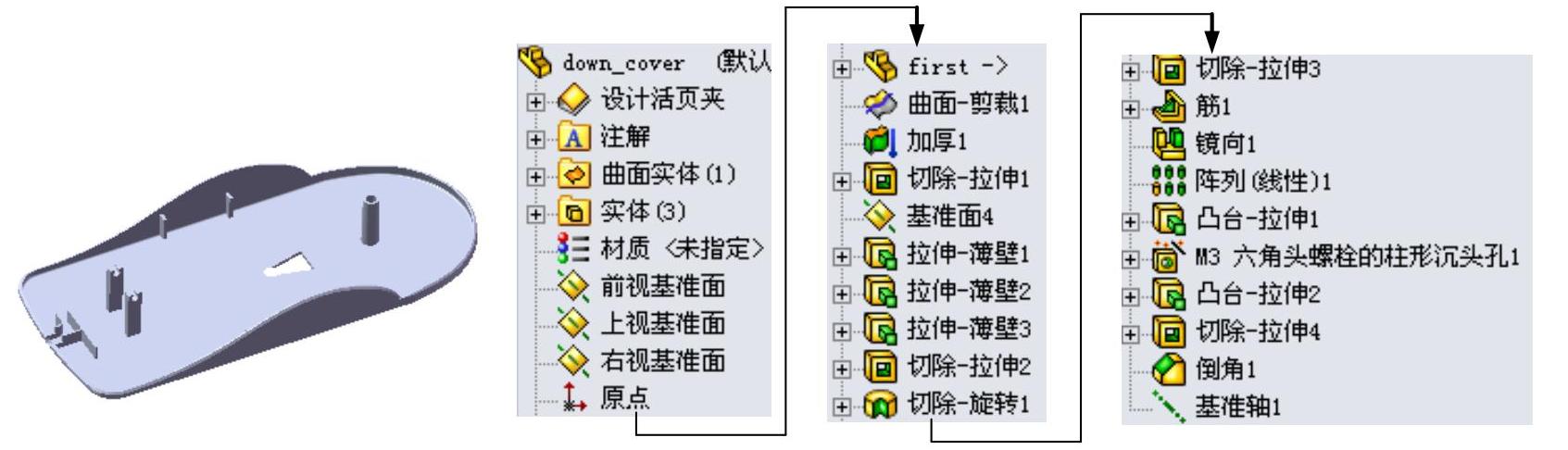

图32.55 模型和设计树

Step1.在装配中创建新零件。选择下拉菜单命令，设计树中会增加一个新的固定零件，如图32.56所示。

Step2.在设计树中右击新建的零件，在弹出的快捷菜单中选择命令，系统进入空白界面。选择下拉菜单命令，在系统弹出的对话框中单击按钮，将新的零件命名为down_cover.SLDPRT。

Step3.引入零件，如图32.57所示。选择下拉菜单命令；在系统弹出的对话框中选择first文件，单击按钮；在对话框的区域选中、、和复选框；单击“插入零件”对话框中的按钮，完成first零件的引入。

图32.56 设计树新增零件

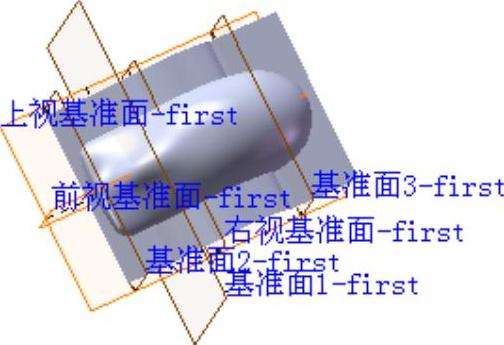

图32.57 引入零件

Step4.创建图32.58所示的曲面-剪裁1。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；在对话框的区域中选择单选项；选择图32.58中的曲面为剪裁工具。选择单选项，然后选取图32.59所示的曲面为需要保留的部分；单击对话框中的按钮，完成曲面-剪裁1的创建。

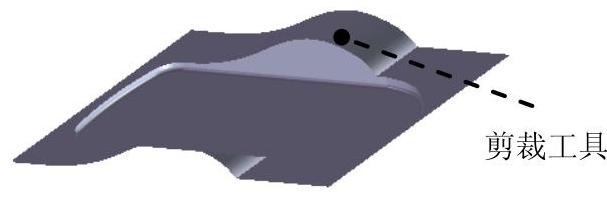

图32.58 曲面-剪裁1

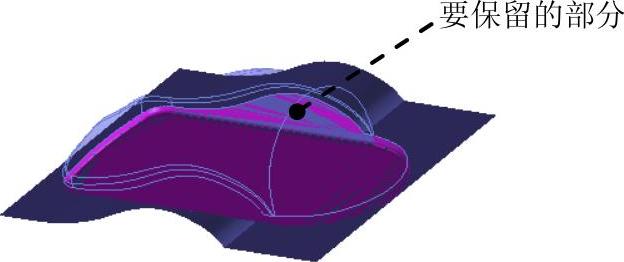

图32.59 定义剪裁参数

Step5.创建图32.60所示的加厚1。选择下拉菜单命令；选择整个曲面作为加厚曲面；在区域中单击按钮，在后的文本框中输入数值1.0。

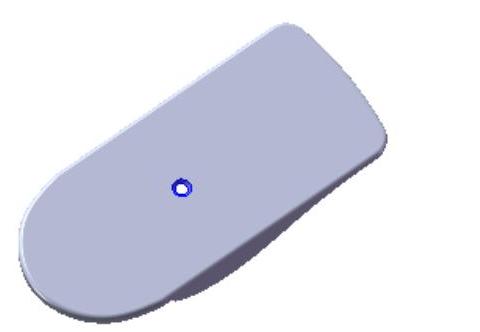

图32.60 加厚1

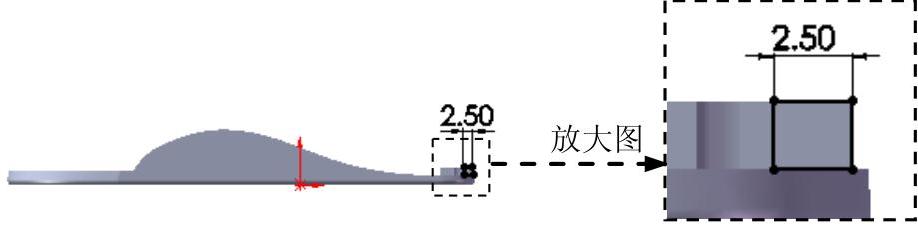

Step6.创建图32.61所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取first零件中的基准面2作为草图基准面，在草绘环境中绘制图32.62所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；单击按钮，采用与系统默认相反的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项，输入深度值10.0；单击对话框中的按钮，完成切除-拉伸1的创建。

Step7.创建图32.63所示的基准面4。选择下拉菜单命令，系统弹出“基准面”对话框（注：具体参数和操作参见随书光盘）。

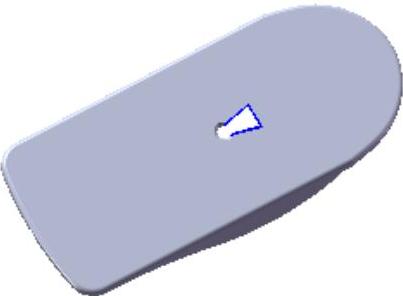

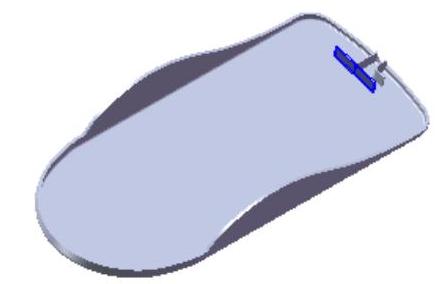

图32.61 切除-拉伸1

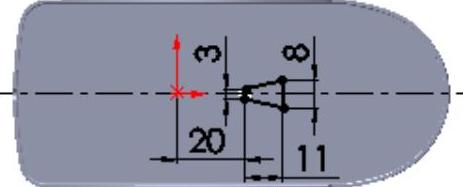

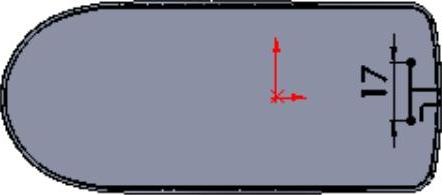

图32.62 横断面草图

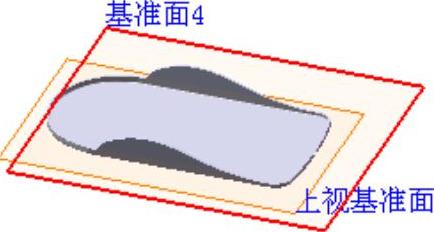

图32.63 创建基准面4

说明：读者在操作时，可能编号不是基准面4，按照自己的做图顺序进行后续的操作即可。

Step8.创建图32.64所示的零件基础特征——拉伸-薄壁1。选择下拉菜单命令；选取基准面4作为草图基准面，在草绘环境中绘制图32.65所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“拉伸”对话框；在区域中单击“反向”按钮。在“凸台-拉伸”对话框区域的下拉列表中选择选项；在区域中单击“反向”按钮，在“凸台-拉伸”对话框区域的下拉列表中选择选项，在文本框中输入数值0.5；单击按钮，完成拉伸-薄壁1的创建。

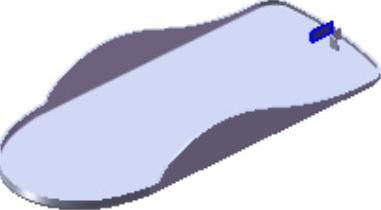

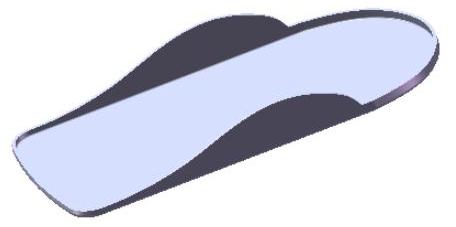

图32.64 拉伸-薄壁1

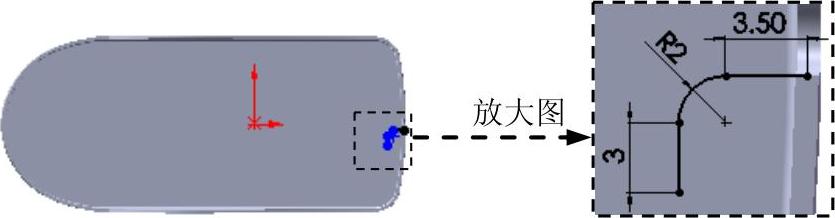

图32.65 横断面草图

Step9.创建图32.66所示的零件基础特征——拉伸-薄壁2。选择下拉菜单命令；选取基准面4作为草图基准面，在草绘环境中绘制图32.67所示的横断面草图；在区域中单击“反向”按钮，在“凸台-拉伸”对话框区域的下拉列表中选择选项；采用系统默认的加厚方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，在文本框中输入数值0.5；单击按钮，完成拉伸-薄壁2的创建。

图32.66 拉伸-薄壁2

图32.67 横断面草图

Step10.创建图32.68所示的零件基础特征——拉伸-薄壁3。选择下拉菜单命令；选取基准面4作为草图基准面，在草绘环境中绘制图32.69所示的横断面草图；在区域中单击“反向”按钮，在“凸台-拉伸”对话框区域的下拉列表中选择选项；在区域中单击“反向”按钮，在“凸台-拉伸”对话框区域的下拉列表中选择选项，在文本框中输入数值0.5；单击按钮，完成拉伸-薄壁3的创建。

图32.68 拉伸-薄壁3

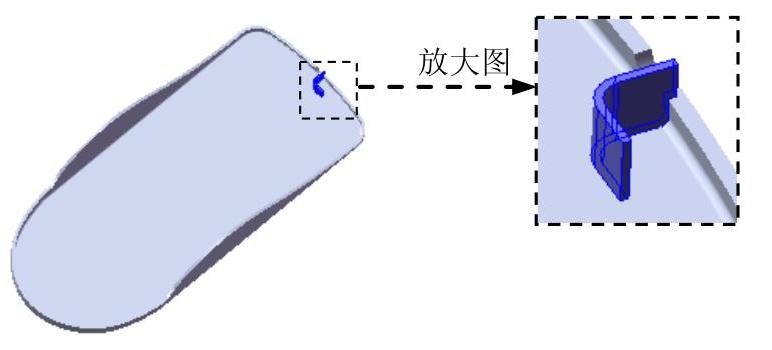

图32.69 横断面草图

Step11.创建图32.70所示的零件特征——切除-拉伸2。选择下拉菜单命令；选取前视基准面作为草图基准面，在草绘环境中绘制图32.71所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项，输入深度值10.0；单击对话框中的按钮，完成切除-拉伸2的创建。

图32.70 切除-拉伸2

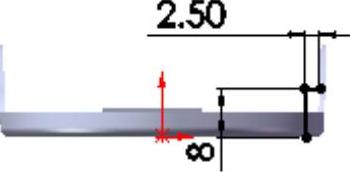

图32.71 横断面草图

Step12.创建图32.72所示的零件特征——切除-旋转1。选择下拉菜单命令；选取前视基准面为草图基准面，绘制图32.73所示的横断面草图；采用草图中绘制的中心线作为旋转轴线；在“切除-旋转”对话框中输入旋转角度值360.0；单击按钮，完成切除-旋转1的创建。

图32.72 切除-旋转1

(www.daowen.com)

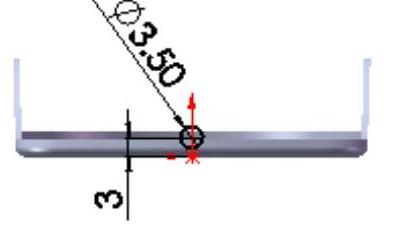

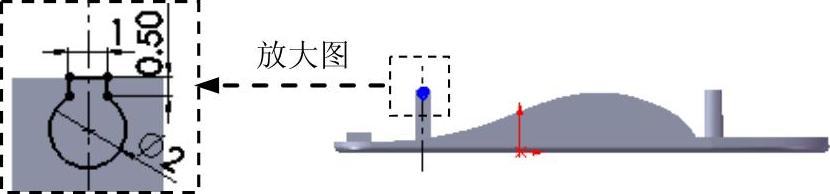

图32.73 横断面草图

Step13.创建图32.74所示的零件特征——切除-拉伸3。选择下拉菜单命令；选取上视基准面作为草图基准面，在草绘环境中绘制图32.75所示的横断面草图；单击按钮，采用与系统默认相反的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项；单击对话框中的按钮，完成切除-拉伸3的创建。

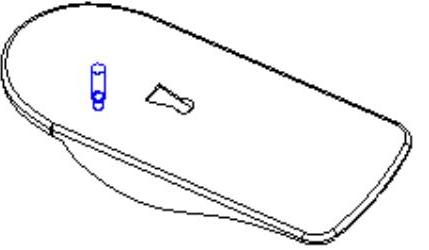

图32.74 切除-拉伸3

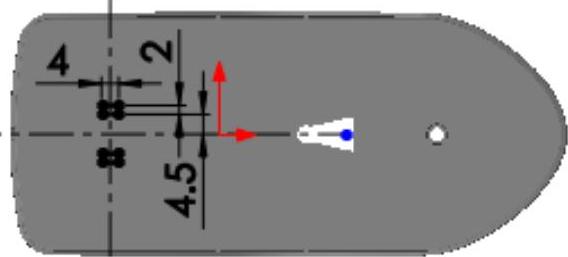

图32.75 横断面草图

Step14.创建图32.76所示的零件特征——筋1。选择下拉菜单命令；选取右视基准面作为草图基准面，绘制截面的几何图形（即图32.77所示的直线）；在“筋”对话框的区域中单击（两侧）按钮，输入筋厚度值1.0，在下单击按钮，选中复选框；单击按钮，完成筋1的创建。

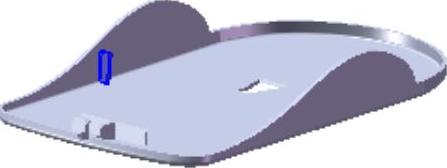

图32.76 筋1

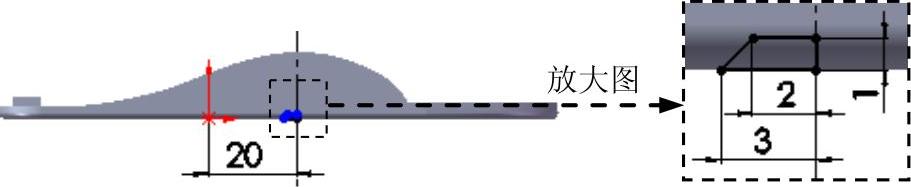

图32.77 筋（肋）的几何图形

Step15.创建图32.78b所示的镜像1。选择下拉菜单命令；在设计树中选择前视基准面为镜像基准面；在设计树中选择筋1为镜像1的对象；单击对话框中的按钮，完成镜像1的创建。

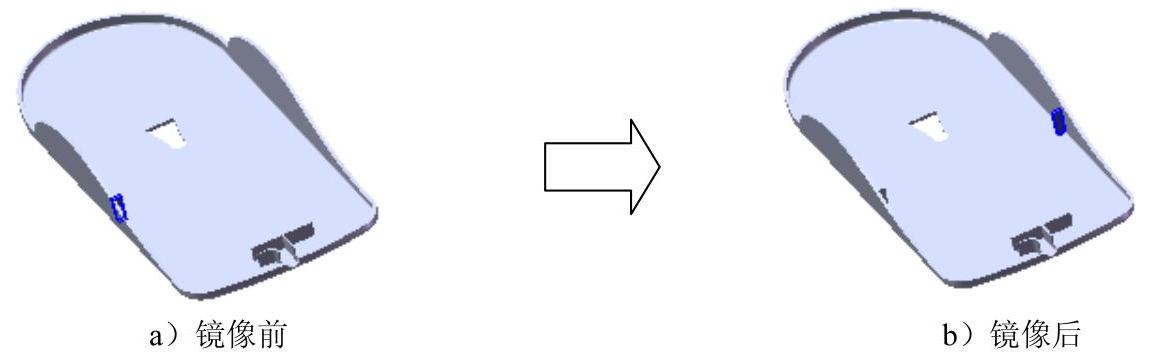

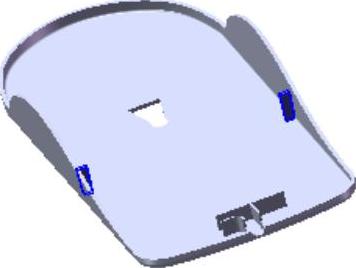

图32.78 镜像1

Step16.创建图32.79所示的阵列（线性）1。选择下拉菜单命令，系统弹出“线性阵列”对话框；单击区域中的文本框，在设计树中选取筋1和镜像1作为阵列的源特征（图32.80）；选取图32.81所示的边线1为方向1的参考边线，在区域的文本框中输入数值20.0，在文本框中输入数值2；单击对话框中的按钮，完成阵列（线性）1的创建。

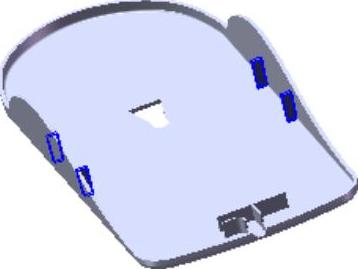

图32.79 阵列（线性）1

图32.80 阵列的源特征

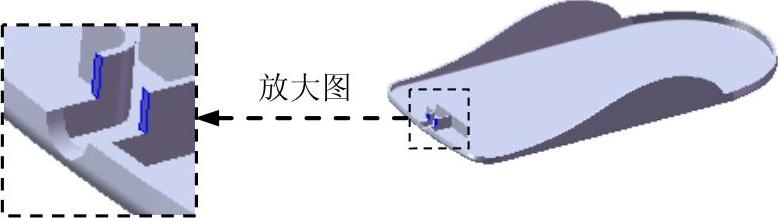

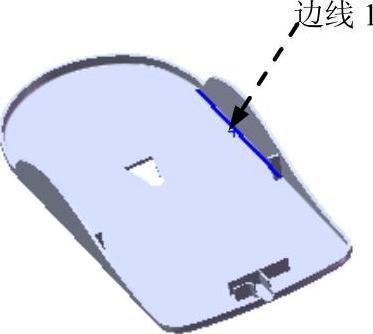

图32.81 边线1

Step17.创建图32.82所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取上视基准面作为草图基准面，在草绘环境中绘制图32.83所示的横断面草图。选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值16.0；在“凸台-拉伸”对话框的区域中单击“拔模开关”按钮，输入角度值为1；单击按钮，完成凸台-拉伸1的创建。

图32.82 凸台-拉伸1

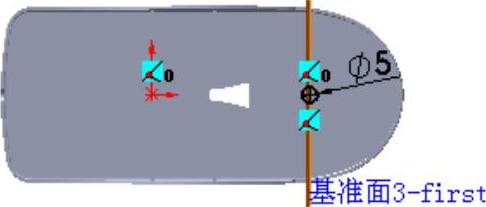

图32.83 横断面草图

Step18.创建图32.84所示的零件特征——M3六角头螺栓的柱形沉头孔1。选择下拉菜单命令，系统弹出“孔规格”对话框；选择选项卡，系统弹出“孔位置”对话框，选择图32.85所示的模型表面点为孔的放置位置；在“孔位置”对话框中选择选项卡，选择孔“类型”为（柱孔），标准为，类型为，大小为M3，配合为，在“孔规格”对话框的下拉列表中选择选项；在“孔规格”对话框区域的后的文本框中输入数值3.0，在后的文本框中输入数值4.0，在后的文本框中输入数值12.0；单击“孔规格”对话框中的按钮，完成M3六角头螺栓的柱形沉头孔1的创建。

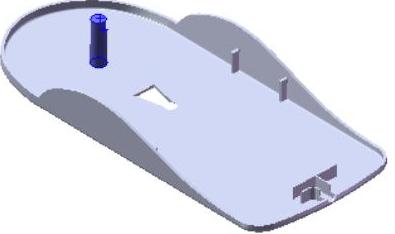

图32.84 M3六角头螺栓的柱形沉头孔1

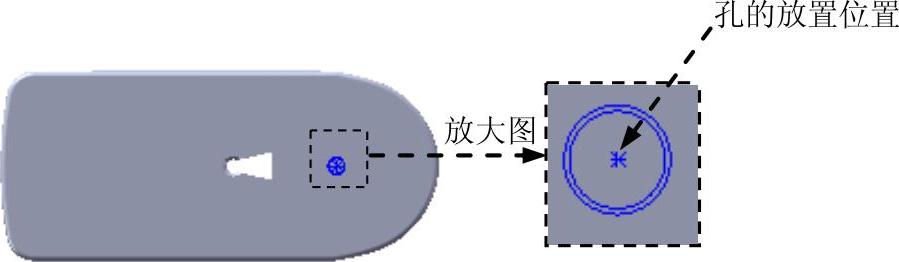

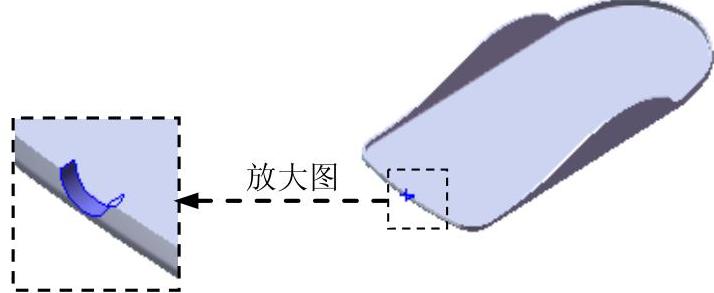

图32.85 孔的放置位置

Step19.创建图32.86所示的零件基础特征——凸台-拉伸2。选择下拉菜单命令；选取上视基准面为草图基准面，在草绘环境中绘制图32.87所示的横断面草图；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值16.0；单击按钮，完成凸台-拉伸2的创建。

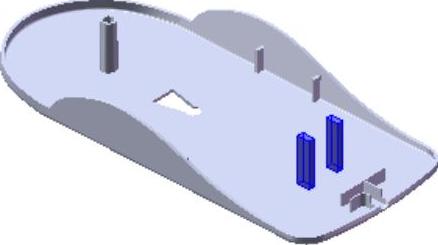

图32.86 凸台-拉伸2

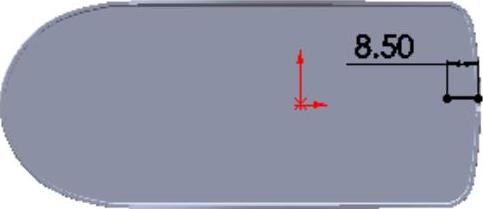

图32.87 横断面草图

Step20.创建图32.88所示的零件特征——切除-拉伸4。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图32.89所示的横断面草图；采用系统默认的切除深度方向，在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项；单击对话框中的按钮，完成切除-拉伸4的创建。

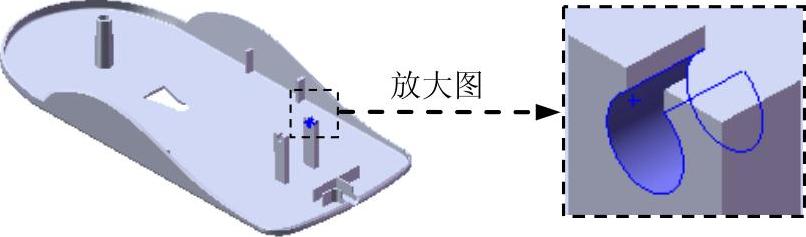

图32.88 切除-拉伸4

图32.89 横断面草图

Step21.创建图32.90b所示的倒角1。选择下拉菜单命令，系统弹出“倒角”对话框；在“倒角”对话框中选择单选项；选取图32.90a所示的边线为要倒角的对象；在文本框中输入数值0.5，在文本框中输入数值45.0；单击按钮，完成倒角1的创建。

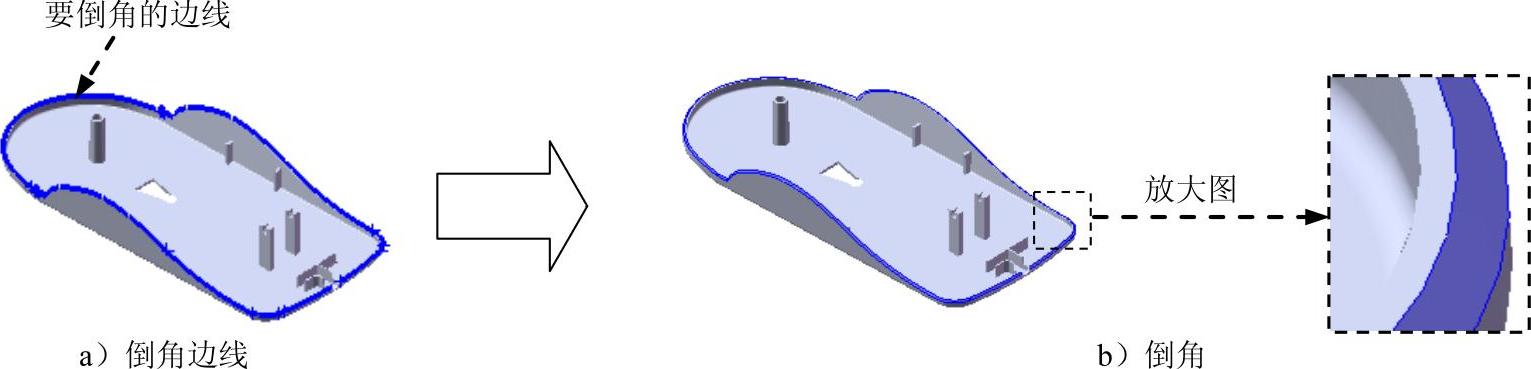

图32.90 倒角1

Step22.创建图32.91所示的基准轴1。选择下拉菜单命令，系统弹出“基准轴”对话框；在“基准轴”对话框的区域中单击按钮；选取图32.92所示的孔表面为基准轴的参考；单击对话框中的按钮，完成基准轴1的创建。

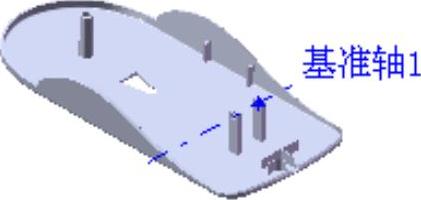

图32.91 基准轴1

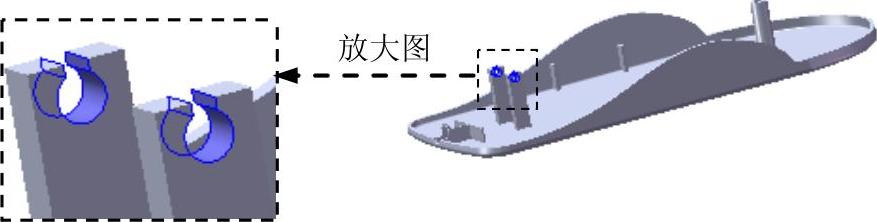

图32.92 参考实体

Step23.保存模型文件。选择下拉菜单命令，将模型存盘。
