二级控件模型如图32.37所示。

图32.37 二级控件模型

Step1.新建一个装配文件。选择下拉菜单命令，在弹出的“新建SolidWorks文件”对话框中选择“装配体”选项，单击按钮，进入装配环境。

Step2.插入first零件。进入装配环境后，系统会自动弹出“开始装配体”对话框，单击“开始装配体”对话框中的按钮，在弹出的“打开”对话框中选取first.SLDPRT，单击按钮；单击对话框中的按钮，将零件固定在系统默认位置。

Step3.保存装配体。选择下拉菜单命令，将装配体文件命名为mouse_asm.SLDASM。

Step4.在装配中创建新零件。选择下拉菜单命令，设计树中会增加一个固定的零件，如图32.38所示。

图32.38 设计树新增零件

Step5.在设计树中右击新建的零件，在弹出的快捷菜单中选择命令，系统进入空白界面。选择下拉菜单命令，在系统弹出的对话框中单击按钮，将新的零件命名为second.SLDPRT。

Step6.引入零件，如图32.39所示。选择下拉菜单命令；在系统弹出的对话框中选择first文件，单击按钮；在对话框的区域选中、、和复选框；单击“插入零件”对话框中的按钮，完成first零件的引入。

图32.39 引入零件

Step7.创建图32.40所示的曲面-剪裁1。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；在对话框的区域中选择单选项；选择图32.41所示的曲面为剪裁工具，选择单选项，然后选取图32.41所示的曲面为需要保留的面；单击对话框中的按钮，完成曲面-剪裁1的创建。

图32.40 曲面-剪裁1

图32.41 定义剪裁参数

Step8.创建图32.42所示的曲面-拉伸1。选择下拉菜单命令；选取上视基准面为草图基准面，绘制图32.43所示的草图1；采用系统默认的拉伸方向，在“曲面-拉伸”对话框区域的下拉列表中选择选项，然后输入深度值40.0；单击对话框中的按钮，完成曲面-拉伸1的创建。

图32.42 曲面-拉伸1

图32.43 草图1

Step9.创建图32.44所示的分割线1。选择下拉菜单命令，系统弹出“分割线”对话框；在“分割线”对话框的区域中选中单选项；选取图32.45所示的模型表面为分割实体面；选取图32.45所示的模型表面为要分割的面；单击对话框中的按钮，完成分割线1的创建。

图32.44 分割线1

图32.45 选取要分割的面(www.daowen.com)

Step10.创建图32.46所示的草图2。选择下拉菜单命令；选取first零件中创建的基准面2为草图基准面；在草绘环境中绘制图32.46所示的草图2；选择下拉菜单命令，退出草图设计环境。

Step11.创建图32.47所示的投影曲线1。选择下拉菜单命令，系统弹出“投影曲线”对话框；在“投影曲线”对话框中选择单选项；选择草图2为要投影的草图；选取曲面-拉伸1为要投影到的面；单击对话框中的按钮，完成投影曲线1的创建。

图32.46 草图2

图32.47 投影曲线1

Step12.创建组合曲线1。选择下拉菜单命令，选择图32.48所示的边线创建组合曲线1。

Step13.创建图32.49所示的边界-曲面1。选择下拉菜单命令，系统弹出“边界-曲面”对话框；依次选择投影曲线1和组合曲线1为的边界曲线；分别选择与投影曲线1和组合曲线1相连的两条曲线为的边界曲线；单击对话框中的按钮，完成边界-曲面1的创建。

图32.48 组合曲线1

图32.49 边界-曲面1（隐藏上表面）

Step14.创建曲面-剪裁2。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；采用系统默认的剪裁类型；选取边界-曲面1为剪裁工具；选取图32.50所示的曲面为要保留的曲面；其他参数采用系统默认的设置值，单击对话框中的按钮，完成曲面-剪裁2的创建。

Step15.创建图32.51所示的曲面-拉伸2。选择下拉菜单命令；选取上视基准面为草图基准面，在草绘环境中绘制图32.52所示的横断面草图；采用系统默认的深度方向。在“曲面-拉伸”对话框区域的下拉列表中选择选项，输入深度值40.0；单击对话框中的按钮，完成曲面-拉伸2的创建。

图32.50 曲面-剪裁2

图32.51 曲面-拉伸2

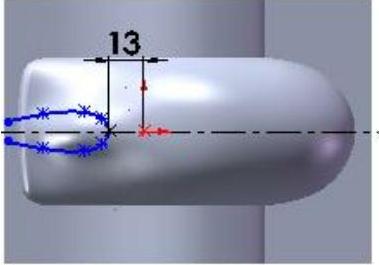

图32.52 横断面草图

Step16.创建图32.53所示的曲面-剪裁3。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；在对话框的区域中选择单选项；在设计树中选取曲面-剪裁2、曲面-拉伸2和边界-曲面1为剪裁曲面。选择单选项，然后选取图32.54所示的曲面为需要保留的面；单击对话框中的按钮，完成曲面-剪裁3的创建。

图32.53 曲面-剪裁3（隐藏first曲面）

图32.54 定义剪裁参数

Step17.保存模型文件。选择下拉菜单命令，然后关闭模型。
