Step1.新建一个零件模型文件,进入建模环境。

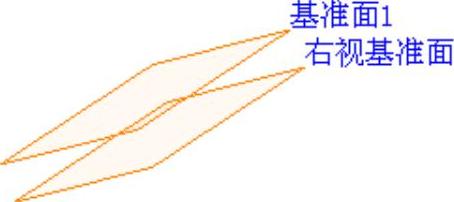

Step2.创建图32.3所示的基准面1。选择下拉菜单命令,系统弹出“基准面”对话框(注:具体参数和操作参见随书光盘);单击按钮,完成基准面1的创建。
图32.3 基准面1

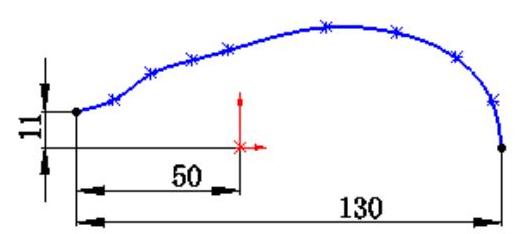

Step3.创建图32.4所示的草图1。选择下拉菜单命令;选取前视基准面为草图基准面;在草绘环境中绘制图32.4所示的草图1;选择下拉菜单命令,完成草图1的创建。
图32.4 草图1

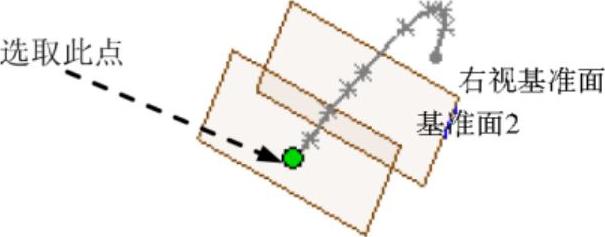

Step4.创建图32.5所示的基准面2。选择下拉菜单命令,系统弹出“基准面”对话框;选取右视基准面和图32.5所示的点作为基准面2的参考实体;单击按钮,完成基准面2的创建。
Step5.创建图32.6所示的草图2。选择下拉菜单命令;选取上视基准面为草图基准面;在草绘环境中绘制图32.6所示的草图2;选择下拉菜单命令,完成草图2的创建。
图32.5 基准面2
图32.6 草图2

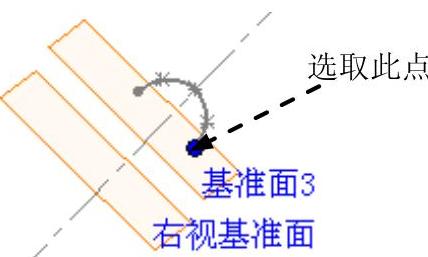

Step6.创建图32.7所示的基准面3。选择下拉菜单命令,系统弹出“基准面”对话框。选取右视基准面和图32.7所示的点为基准面3的参考实体,单击按钮,完成基准面3的创建。

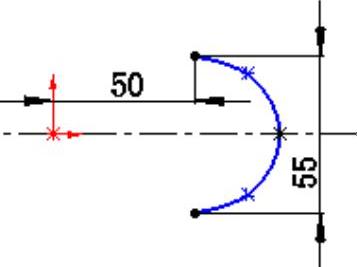

Step7.创建图32.8所示的草图3。选择下拉菜单命令;选取右视基准面为草图基准面;在草绘环境中绘制图32.8所示的草图3(曲线两端曲率均约束为竖直);选择下拉菜单命令,完成草图3的创建。
图32.7 基准面3
(www.daowen.com)
图32.8 草图3
Step8.创建图32.9所示的草图4。选择下拉菜单命令,选取基准面1为草图基准面,绘制图32.9所示的草图4(曲线两端曲率均约束为竖直)。
Step9.创建图32.10所示的草图5。选择下拉菜单命令,选取基准面2为草图基准面,绘制图32.10所示的草图5(曲线两端曲率均约束为竖直)。
图32.9 草图4
图32.10 草图5

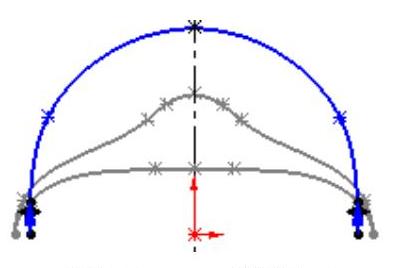

Step10.创建图32.11所示的草图6。选择下拉菜单命令,选取基准面3为草图基准面,绘制图32.11所示的草图6(曲线两端曲率均约束为竖直)。

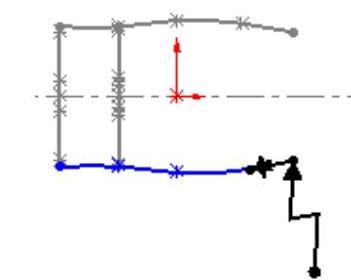

Step11.创建图32.12所示的草图7。选择下拉菜单命令,选取上视基准面为草图基准面,绘制图32.12所示的草图7(在样条曲线端点创建曲率控制)。

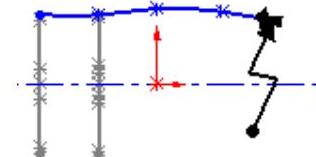

Step12.创建图32.13所示的草图8。选择下拉菜单命令,选取上视基准面为草图基准面,绘制图32.13所示的草图8(在样条曲线端点创建曲率控制)。
图32.11 草图6
图32.12 草图7
图32.13 草图8
