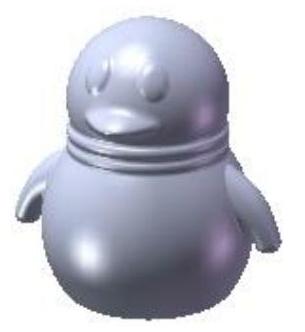

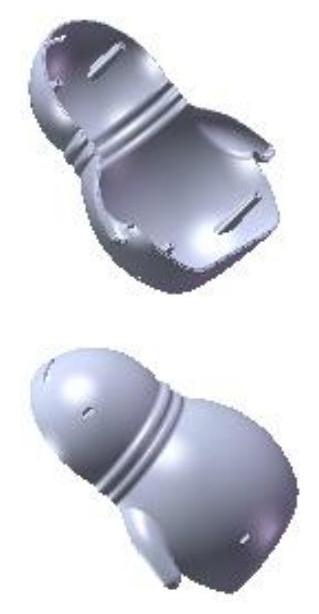

存钱罐下盖的零件模型如图31.86所示。

图31.86 零件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.引入零件，如图31.87所示。选择下拉菜单命令；在系统弹出的对话框中选择money_saver_first文件，单击按钮；在对话框的区域选中、、和复选框；单击“插入零件”对话框中的按钮，完成money_saver_first的引入。

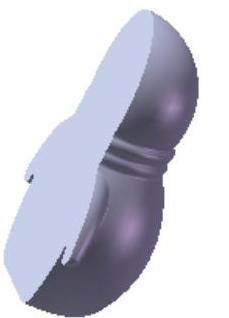

Step3.创建图31.88所示的零件特征——使用曲面切除1。选择下拉菜单命令；选择图31.89所示的前视基准面为曲面切除面；单击按钮。单击“使用曲面切除”对话框中的按钮，完成使用曲面切除1的创建。

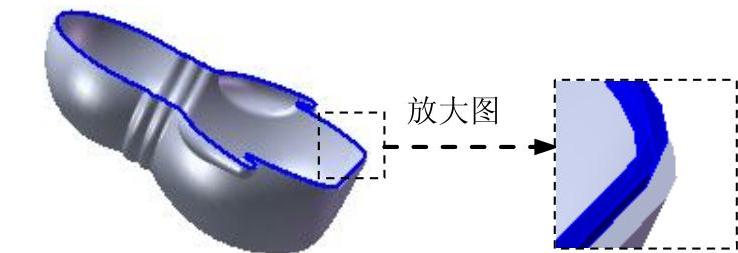

Step4.创建图31.90b所示的零件特征——抽壳1。选择下拉菜单命令；选取图31.90a所示模型的表面为要移除的面；在对话框的区域中输入壁厚值3；单击对话框中的按钮，完成抽壳1的创建。

图31.87 引入零件

图31.88 使用曲面切除1

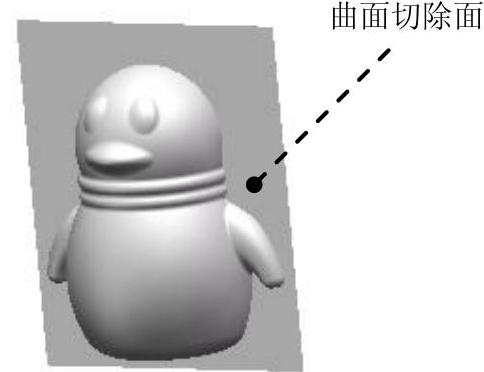

图31.89 切除曲面

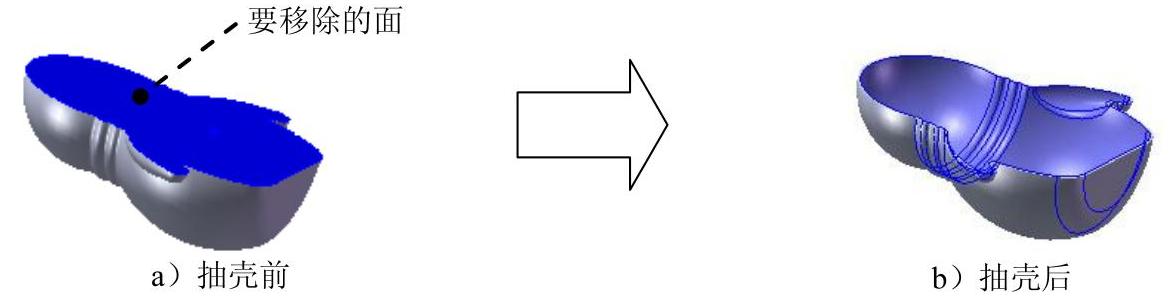

图31.90 抽壳1

Step5.绘制图31.91所示的草图16。选择下拉菜单命令；选取右视基准面为草图基准面；在草绘环境中绘制图31.91所示的草图16；选择下拉菜单命令，退出草图设计环境。

Step6.创建图31.92所示的组合曲线1。选择下拉菜单命令，选取图31.92所示的曲线。

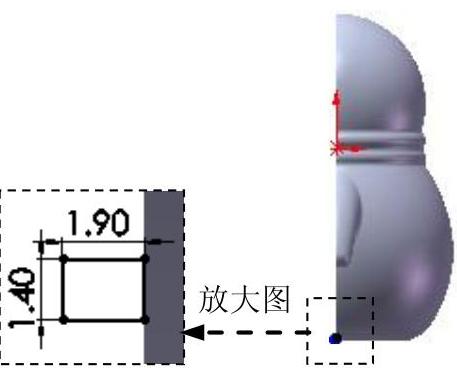

图31.91 草图16

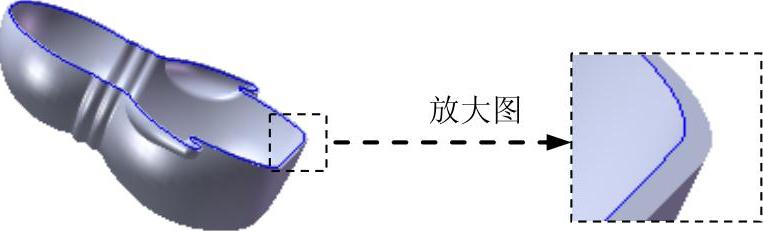

图31.92 组合曲线1

Step7.创建图31.93所示的特征——切除-扫描1。选择下拉菜单命令，系统弹出“扫描”对话框；选择草图16为扫描特征的轮廓；选择组合曲线1为扫描特征的路径；单击对话框中的按钮，完成切除-扫描1的创建。

图31.93 切除-扫描1

Step8.创建图31.94所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面作为草图基准面，选择引入零件money_saver_first中的基准轴2和基准轴3为圆心，在草绘环境中绘制图31.95所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；单击按钮，选取与默认相反的方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项；定义拔模斜度为3.0，选中复选框，单击按钮，完成凸台-拉伸1的创建。

(www.daowen.com)

图31.94 凸台-拉伸1

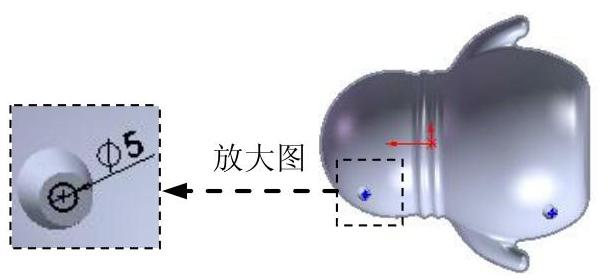

图31.95 横断面草图

Step9.创建图31.96所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取图31.70所示的基准面5作为草图基准面，在草绘环境中绘制图31.97所示的横断面草图；单击按钮，选取与默认相反的方向，在“切除-拉伸”对话框区域的下拉列表中选择选项；单击对话框中的按钮，完成切除-拉伸1的创建。

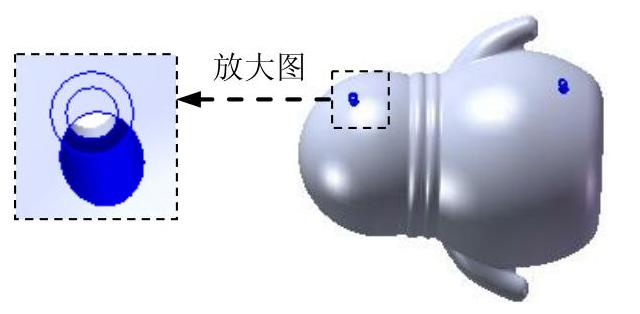

图31.96 切除-拉伸1

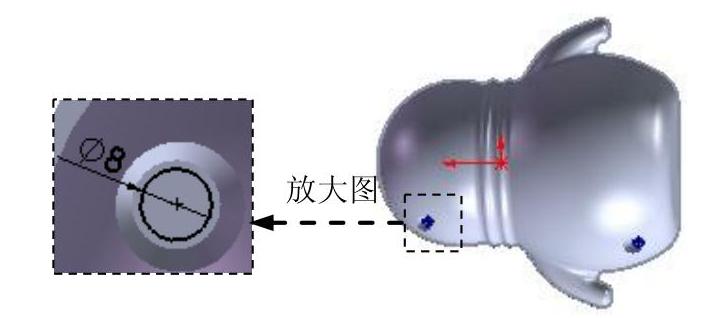

图31.97 横断面草图

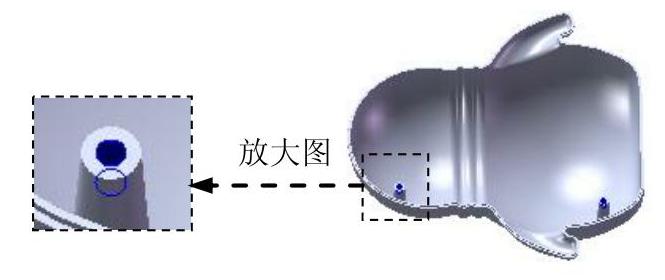

Step10.创建图31.98所示的切除-拉伸2。选择下拉菜单命令；选取图31.70所示的基准面5为草绘基准面，过基准轴2、基准轴3绘制图31.99所示的横断面草图；在区域的下拉列表中选择选项；单击按钮，完成切除-拉伸2的创建。

图31.98 切除-拉伸2

图31.99 横断面草图

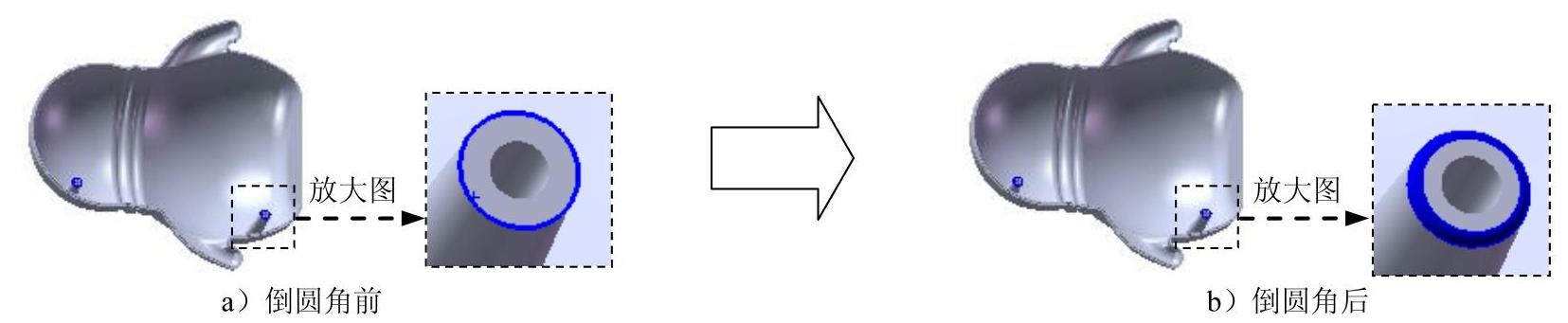

Step11.创建图31.100b所示的圆角1。选择下拉菜单命令；采用系统默认的圆角类型；选取图31.100a所示的边线为要倒圆角的对象；在对话框中输入半径值1.0；单击“圆角”对话框中的按钮，完成圆角1的创建。

图31.100 圆角1

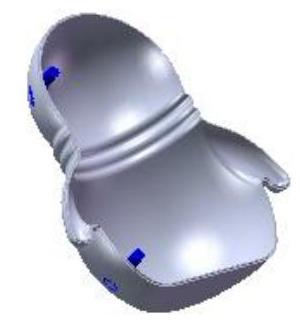

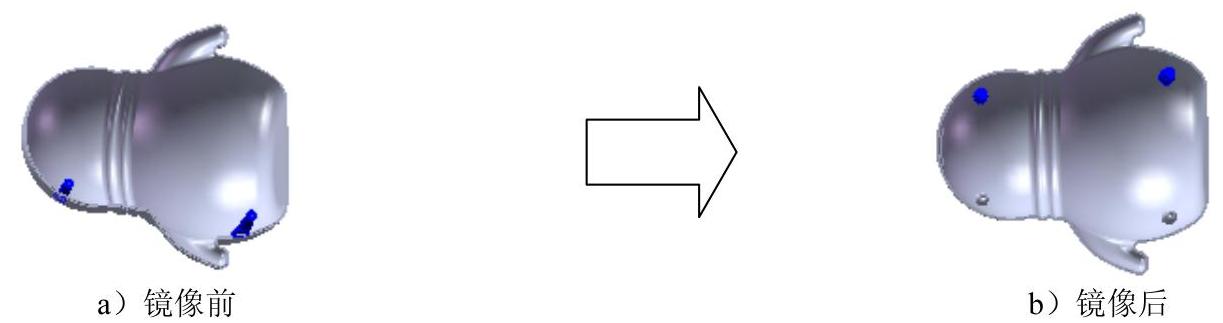

Step12.创建图31.101b所示的镜像1。选择下拉菜单命令；选取右视基准面作为镜像基准面；选择凸台-拉伸1、切除-拉伸1、圆角1和切除-拉伸2为镜像1要镜像的特征。

图31.101 镜像1

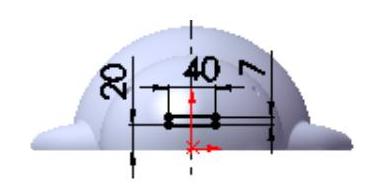

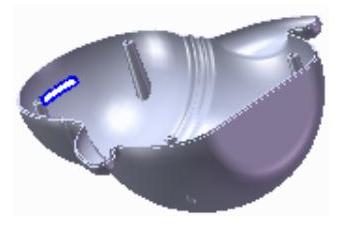

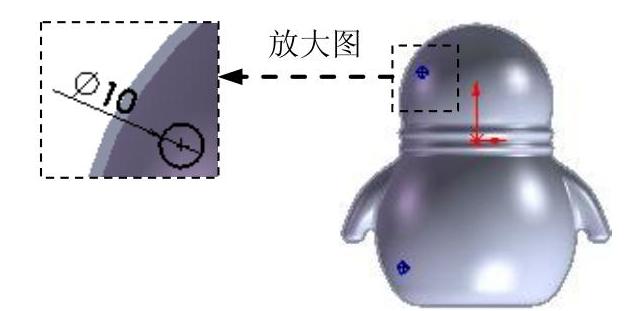

Step13.创建图31.102所示的零件特征——切除-拉伸3。选择上视基准面为草绘基准面，绘制图31.103所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项。单击按钮，选取与默认相反的方向，单击对话框中的按钮，完成切除-拉伸3的创建。

图31.102 切除-拉伸3

图31.103 横断面草图

Step14.至此，零件模型创建完毕。选择下拉菜单命令，将模型命名为money_saver_back，即可保存零件模型。
