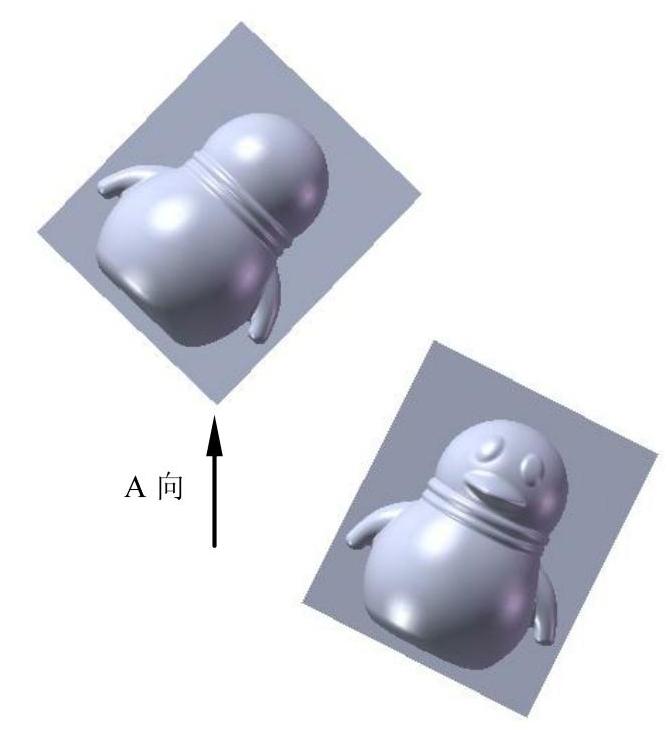

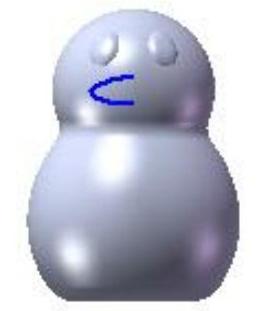

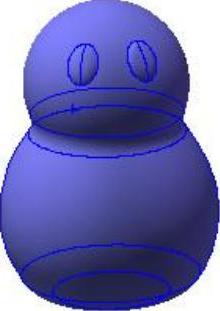

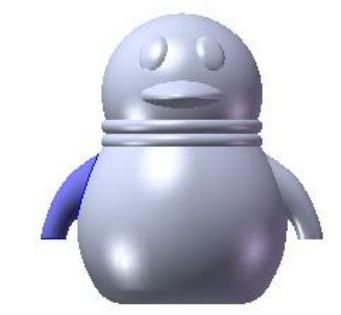

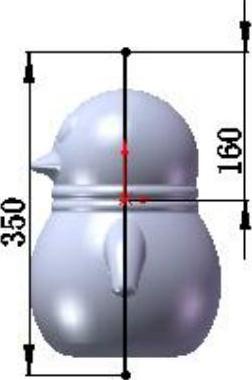

存钱罐模型如图31.2所示。

Step1.新建一个零件模型文件，进入建模环境。

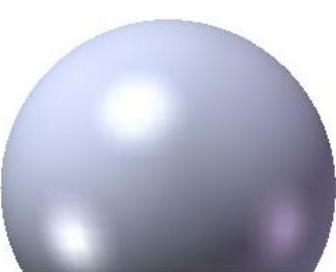

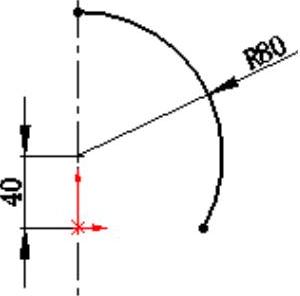

Step2.创建图31.3所示的曲面-旋转1。选择下拉菜单命令，系统弹出“曲面-旋转”对话框；选取前视基准面为草图基准面，在草绘环境中绘制图31.4所示的草图1；采用草图中绘制的中心线为旋转轴，在区域后的下拉列表中选择选项，在后的文本框中输入角度值360.0；单击按钮，完成曲面-旋转1的创建。

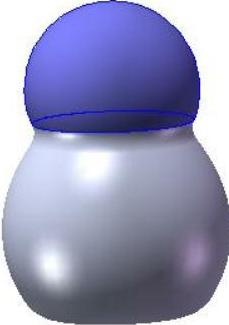

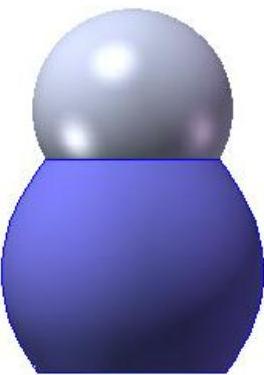

Step3.创建图31.5所示的曲面-旋转2。选择下拉菜单命令；选取前视基准面作为草图基准面，绘制图31.6所示的草图2（及中心线）；在区域后的下拉列表中选择选项；在后的文本框中输入角度值360.0，单击按钮，完成曲面-旋转2的创建。

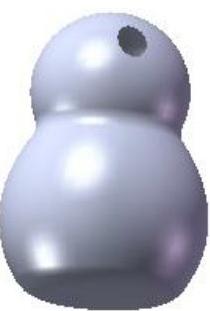

图31.2 存钱罐模型

图31.3 曲面-旋转1

图31.4 草图1

图31.5 曲面-旋转2

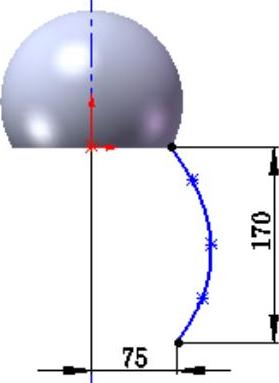

图31.6 草图2

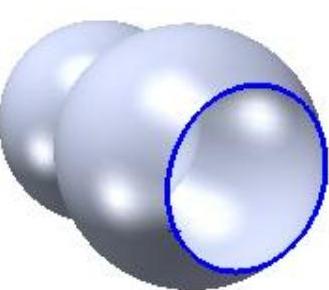

Step4.创建图31.7所示的曲面-基准面1。选择下拉菜单命令，系统弹出“平面”对话框，选取图31.8所示的边线为要填充的平面区域；在“平面”对话框中单击按钮，完成曲面-基准面1的创建。

图31.7 曲面-基准面1

图31.8 选取边线

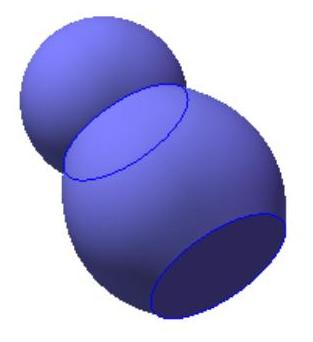

Step5.创建图31.9所示的曲面-缝合1。选择下拉菜单命令，系统弹出“缝合曲面”对话框；在设计树中选取曲面-旋转1、曲面-旋转2和曲面-基准面1为缝合对象；单击对话框中的按钮，完成曲面-缝合1的创建。

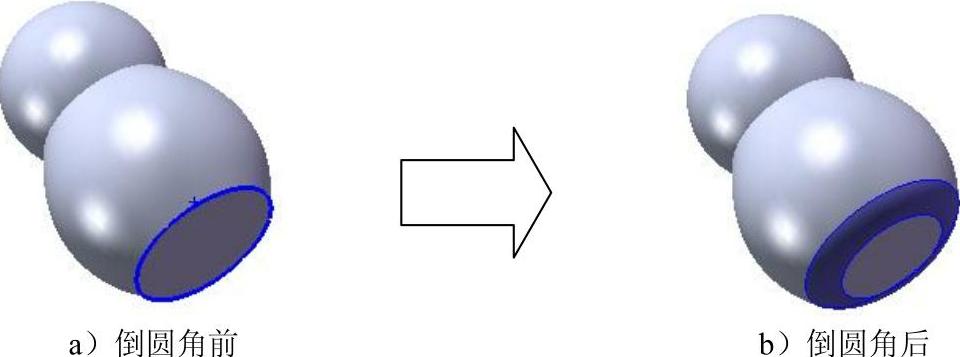

Step6.创建图31.10b所示的圆角1。选择下拉菜单命令，系统弹出“圆角”对话框；选择图31.10a所示的边线为倒圆角对象；在后的文本框中输入数值35.0；单击对话框中的按钮，完成圆角1的创建。

图31.9 曲面-缝合1

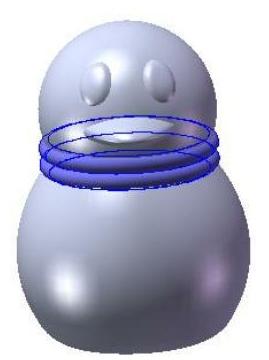

图31.10 圆角1

Step7.创建图31.11b所示的圆角2。选取图31.11a所示的边线为要倒圆角的对象，圆角半径值为20。

图31.11 圆角2

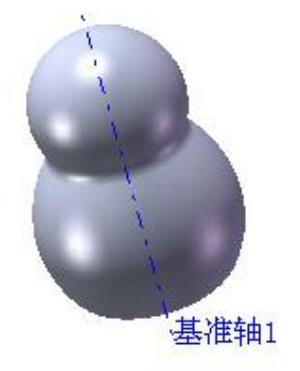

Step8.创建图31.12所示的基准轴1。选择下拉菜单命令，系统弹出“基准轴”对话框；选取前视基准面和右视基准面为基准轴的参考实体；单击对话框中的按钮，完成基准轴1的创建。

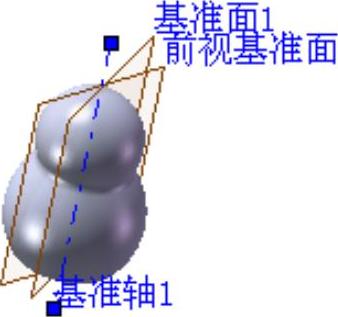

Step9.创建图31.13所示的基准面1。选择下拉菜单命令，系统弹出“基准面”对话框（注：具体参数和操作参见随书光盘）。

图31.12 基准轴1

图31.13 基准面1

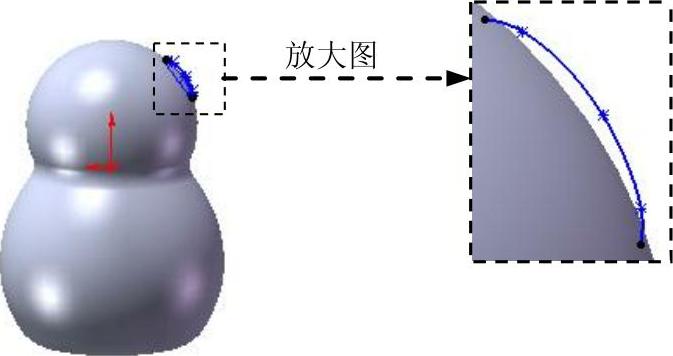

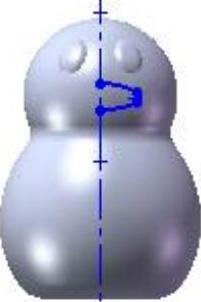

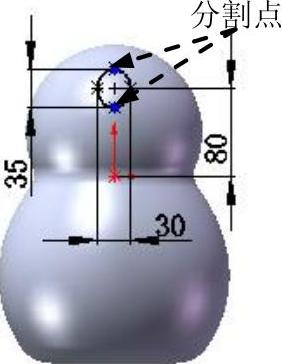

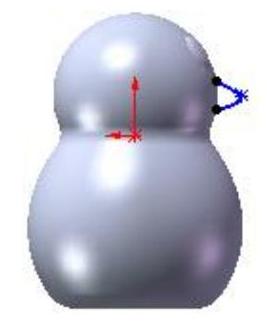

Step10.创建图31.14所示的草图3。选择下拉菜单命令；选取基准面1为草图基准面；在草绘环境中绘制图31.14所示的草图3（使用“分割实体”命令在草图中创建两个分割点）；选择下拉菜单命令，完成草图3的创建。

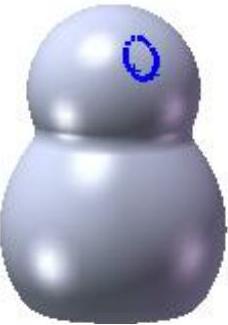

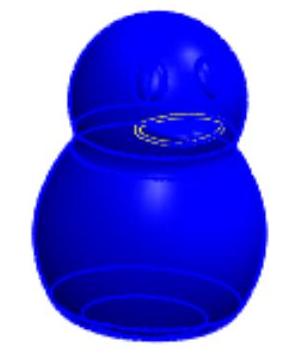

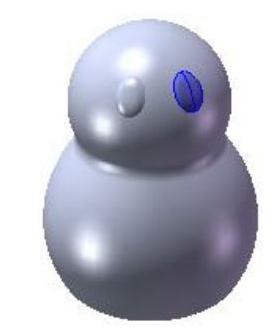

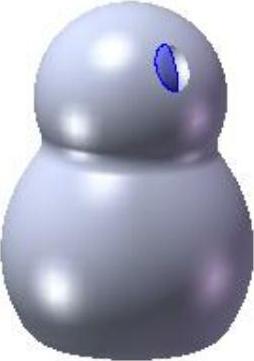

Step11.创建图31.15所示的分割线1。选择下拉菜单命令，系统弹出“分割线”对话框；在“分割线”对话框的区域中选中单选项；在设计树中选取草图3为分割工具；选取图31.16所示的模型表面为要分割的面；选中和复选框；单击按钮，完成分割线1的创建。

图31.14 草图3

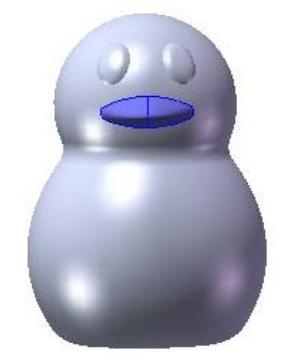

图31.15 分割线1

图31.16 要分割的面

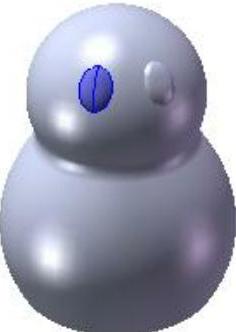

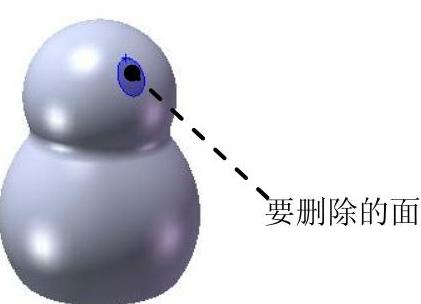

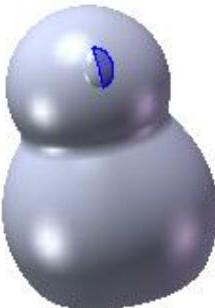

Step12.创建图31.17所示的删除面1。选择下拉菜单命令，系统弹出“删除面”对话框；选取图31.18所示的面为要删除的面；在“删除面”对话框的区域中选中单选项；单击对话框中的按钮，完成删除面1的创建。

图31.17 删除面1

图31.18 定义要删除的面

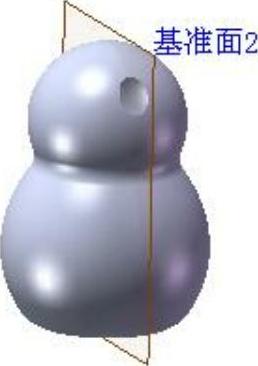

Step13.创建图31.19所示的基准面2。选择下拉菜单命令，系统弹出“基准面”对话框（注：具体参数和操作参见随书光盘）。

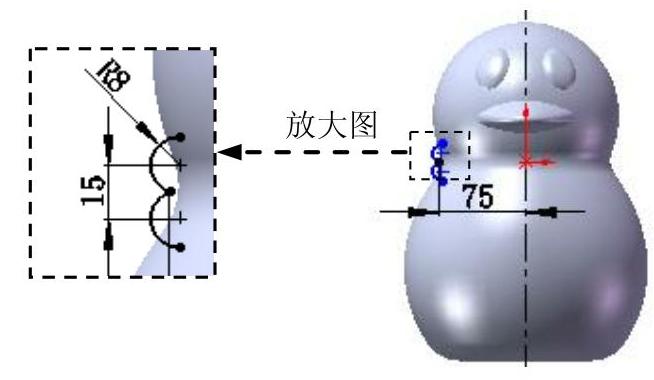

Step14.创建图31.20所示的草图4。选择下拉菜单命令；选取基准面2为草图基准面；在草绘环境中绘制图31.20所示的草图4；选择下拉菜单命令，完成草图4的创建。

图31.19 基准面2

图31.20 草图4

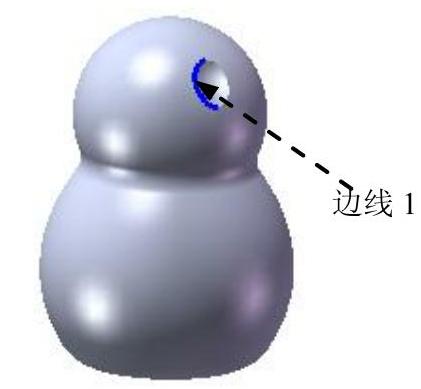

Step15.创建图31.21所示的曲面-放样1。选择下拉菜单命令，系统弹出“曲面-放样”对话框；依次选取图31.20所示的草图4和图31.22所示的边线1为曲面-放样1的轮廓；在下拉列表中选择选项，调整切线长度为2，其他参数采用系统默认设置值；单击对话框中的按钮，完成曲面-放样1的创建。

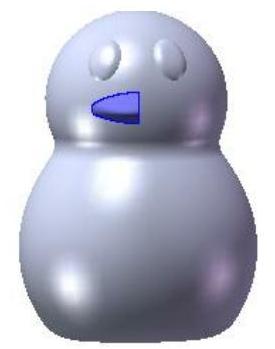

图31.21 曲面-放样1

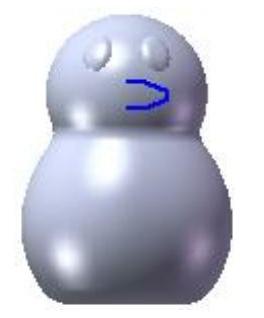

图31.22 边线1

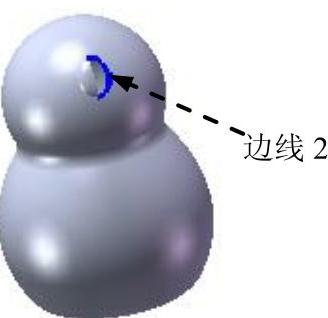

Step16.创建图31.23所示的曲面-放样2。选择下拉菜单命令，系统弹出“曲面-放样”对话框；依次选取图31.20所示的草图4和图31.24所示的边线2作为曲面-放样2的轮廓；在下拉列表中选择选项，调整切线长度为2，其他参数采用系统默认设置值；单击对话框中的按钮，完成曲面-放样2的创建。

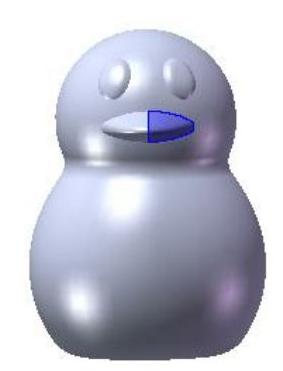

图31.23 曲面-放样2

图31.24 边线2

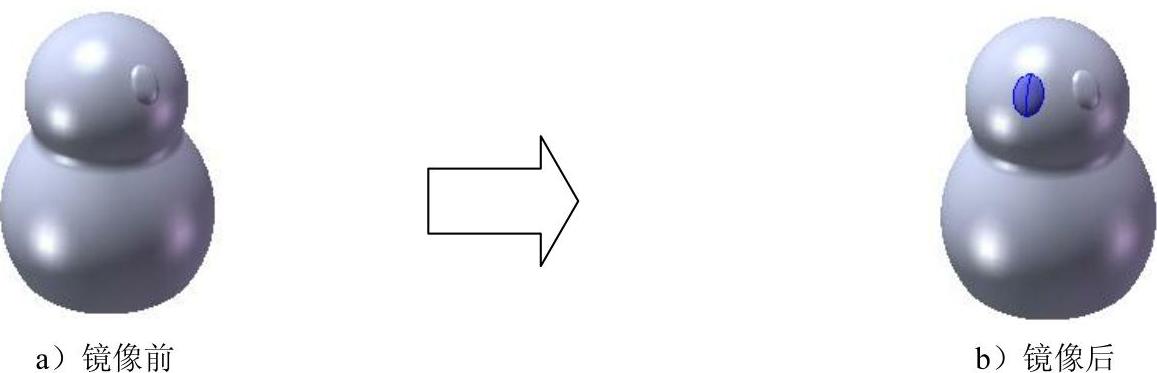

Step17.创建图31.25b所示的镜像1。选择下拉菜单命令；选取右视基准面为镜像基准面；在设计树中选择曲面-放样1和曲面-放样2作为镜像1的对象；单击对话框中的按钮，完成镜像1的创建。

图31.25 镜像1

Step18.创建图31.26所示的曲面-缝合2。选择下拉菜单命令，系统弹出“缝合曲面”对话框；在设计树中选取曲面-放样1和曲面-放样2为缝合对象；单击按钮，完成曲面-缝合2的创建。

Step19.创建图31.27所示的曲面-缝合3。选择下拉菜单命令，系统弹出“缝合曲面”对话框；在设计树中选取删除面1和曲面-缝合2为缝合对象；单击按钮，完成曲面-缝合3的创建。

图31.26 曲面-缝合2

图31.27 曲面-缝合3

Step20.创建图31.28所示的曲面-缝合4。选择下拉菜单命令，系统弹出“缝合曲面”对话框；选取镜像1中的两个曲面为缝合对象；单击按钮，完成曲面-缝合4的创建。

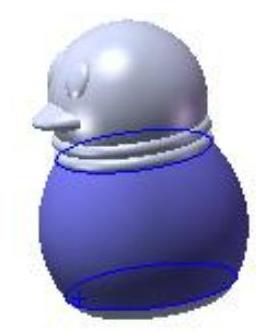

Step21.创建曲面-剪裁1。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；采用系统默认的剪裁类型；选取曲面-缝合4为剪裁工具；选取图31.29所示的曲面为保留部分；其他参数采用系统默认的设置值，单击按钮，完成曲面-剪裁1的创建。

图31.28 曲面-缝合4

图31.29 保留部分

Step22.创建图31.30所示的曲面-缝合5。选择下拉菜单命令，系统弹出“缝合曲面”对话框；在设计树中选取曲面-缝合4和曲面-剪裁1为缝合对象；单击按钮，完成曲面-缝合5的创建。

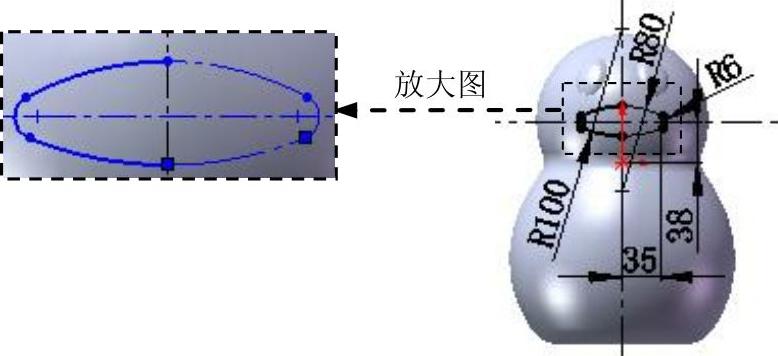

Step23.创建图31.31所示的草图5。选择下拉菜单命令；选取前视基准面为草图基准面；在草绘环境中绘制图31.31所示的草图5；选择下拉菜单命令，完成草图5的创建。

图31.30 曲面-缝合5

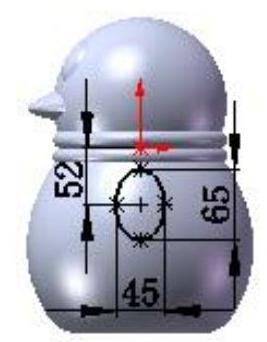

图31.31 草图5

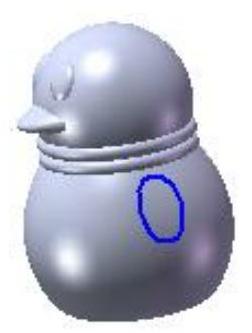

Step24.创建图31.32所示的投影曲线1。选择下拉菜单命令；选取投影类型为；选择草图5作为要投影的草图，选择图31.33所示的面作为投影面，采用系统默认的投影方向；单击对话框中的按钮，完成投影曲线1的创建。

图31.32 投影曲线1

图31.33 投影面

Step25.创建图31.34所示的草图6。选择下拉菜单命令；选取前视基准面为草图基准面；在草绘环境中绘制图31.34所示的草图（草绘时使用“转换实体引用”命令引用草图5中椭圆的构造线部分）；选择下拉菜单命令，完成草图6的创建。

Step26.创建图31.35所示的投影曲线2。选择下拉菜单命令；选取投影类型为；选择草图6作为要投影的草图，选择图31.36所示的面作为投影面，采用系统默认的投影方向；单击对话框中的按钮，完成投影曲线2的创建。

图31.34 草图6

图31.35 投影曲线2

图31.36 投影面

Step27.创建图31.37所示的草图7。选择下拉菜单命令；选取右视基准面为草图基准面；在草绘环境中绘制图31.37所示的草图7；选择下拉菜单命令，完成草图7的创建。

(www.daowen.com)

图31.37 草图7

Step28.创建图31.38所示的曲面-放样3。选择下拉菜单命令，系统弹出“曲面-放样”对话框；依次选取草图7和投影曲线1为曲面-放样3的轮廓；在下拉列表中选择选项，调整切线长度为1，其他参数采用系统默认设置值；单击对话框中的按钮，完成曲面-放样3的创建。

Step29.创建图31.39所示的曲面-放样4。选择下拉菜单命令，系统弹出“曲面-放样”对话框，依次选取草图7和投影曲线2作为曲面-放样4的轮廓，在下拉列表中选择选项，调整切线长度为1，其他参数采用系统默认设置值，单击对话框中的按钮，完成曲面-放样4的创建。

图31.38 曲面-放样3

图31.39 曲面-放样4

Step30.创建图31.40所示的曲面-缝合6。选择下拉菜单命令，系统弹出“缝合曲面”对话框；在设计树中选取曲面-放样3、曲面-放样4为缝合对象；单击按钮，完成曲面-缝合6的创建。

Step31.创建曲面-剪裁2。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；在区域中选中单选项；选取曲面-缝合6和曲面-缝合5为要剪裁的曲面特征；选中单选项，然后选取图31.41所示的两个曲面为要保留的部分；其他参数采用系统默认的设置值，单击对话框中的按钮，完成曲面-剪裁2的创建。

图31.40 曲面-缝合6

图31.41 保留部分

Step32.创建图31.42所示的曲面-旋转3。选择下拉菜单命令，选取前视基准面为草图基准面，绘制图31.43所示的草图8（及中心线）；在区域后的下拉列表中选择选项；在后的文本框中输入角度值360.0，单击按钮，完成曲面-旋转3的创建。

图31.42 曲面-旋转3

图31.43 草图8

Step33.创建曲面-剪裁3。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；在区域中选中单选项；选取曲面-旋转3和曲面-剪裁2为剪裁曲面；选取图31.44所示的曲面为保留部分；其他参数采用系统默认的设置值，单击对话框中的按钮，完成曲面-剪裁3的创建。

Step34.创建图31.45所示的草图9。选择下拉菜单命令，选取右视基准面为草图基准面，在草绘环境中绘制图31.45所示的草图9，选择下拉菜单命令，完成草图9的创建。

图31.44 保留部分

图31.45 草图9

Step35.创建图31.46所示的投影曲线3。选择下拉菜单命令；选取投影类型为；选择草图9作为要投影的草图，选择图31.47所示的面作为投影面，采用系统默认的投影方向；单击对话框中的按钮，完成投影曲线3的创建。

图31.46 投影曲线3

图31.47 投影面

Step36.创建图31.48所示的草图10。选择下拉菜单命令，选取前视基准面为草图基准面，绘制图31.48所示的草图10。

Step37.创建图31.49所示的草图11。选择下拉菜单命令，选取前视基准面为草图基准面，绘制图31.49所示的草图11。

图31.48 草图10

图31.49 草图11

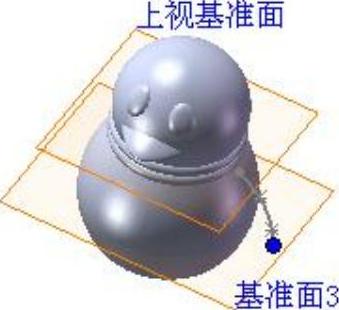

Step38.创建图31.50所示的基准面3。选择下拉菜单命令，系统弹出“基准面”对话框；选取上视基准面和草图10的端点作为参考实体；单击对话框中的按钮，完成基准面3的创建。

Step39.创建图31.51所示的草图12。选择下拉菜单命令，选取基准面3为草图基准面，绘制图31.51所示的草图12（约束绘制的圆重合于草图10、11的端点）。

图31.50 基准面3

图31.51 草图12

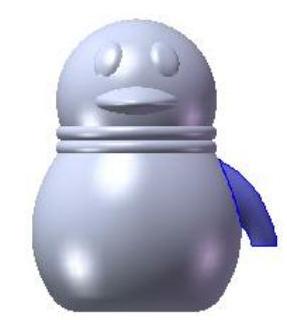

Step40.创建图31.52所示的曲面-放样5。选择下拉菜单命令，系统弹出“曲面-放样”对话框；依次选取草图12和投影曲线3作为曲面-放样5的轮廓；选取草图10和草图11为引导线，其他参数采用默认设置值；单击对话框中的按钮，完成曲面-放样5的创建。

Step41.创建图31.53所示的镜像2。选择下拉菜单命令；选取右视基准面为镜像基准面；选择曲面-放样5作为镜像2的实体；单击对话框中的按钮，完成镜像2的创建。

图31.52 曲面-放样5

图31.53 镜像2

Step42.创建曲面-剪裁4。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；采用的剪裁类型为“标准”；选取曲面-放样5为剪裁工具；选取图31.54所示的曲面为保留部分；其他参数采用系统默认的设置值，单击对话框中的按钮，完成曲面-剪裁4的创建。

Step43.创建曲面-剪裁5。选择下拉菜单命令，系统弹出“剪裁曲面”对话框；采用系统默认的剪裁类型；选取镜像2为剪裁工具；选取图31.55所示的曲面为保留部分；其他参数采用系统默认的设置值，单击对话框中的按钮，完成曲面-剪裁5的创建。

图31.54 保留部分

图31.55 保留部分

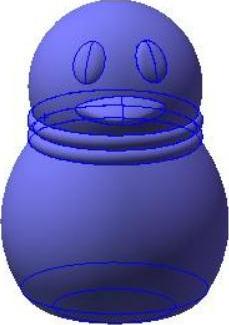

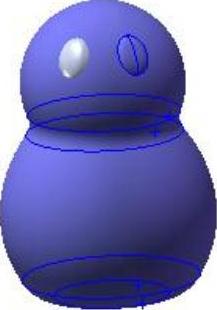

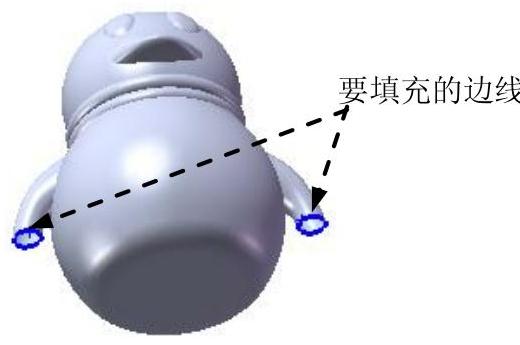

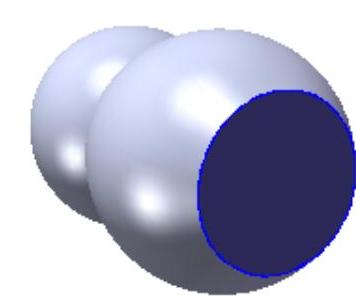

Step44.创建图31.56所示的曲面-基准面2。选择下拉菜单命令；选取图31.57所示的边线，内部为要填充的平面区域；单击按钮，完成曲面-基准面2的创建。

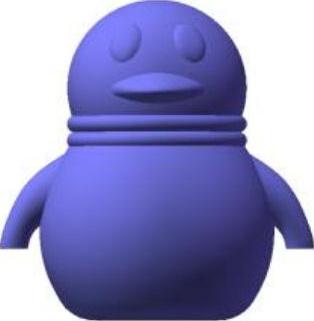

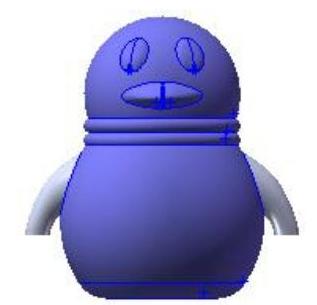

Step45.创建图31.58所示的曲面-缝合7。选择下拉菜单命令；选取所有曲面为缝合对象，并选中复选框，单击按钮，完成曲面-缝合7的创建。

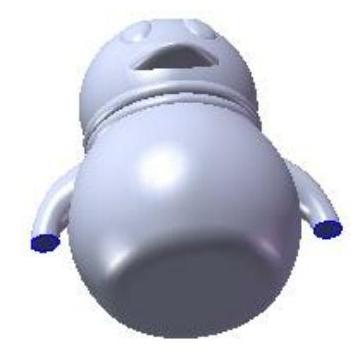

图31.56 曲面-基准面2

图31.57 选取边线

图31.58 曲面-缝合7

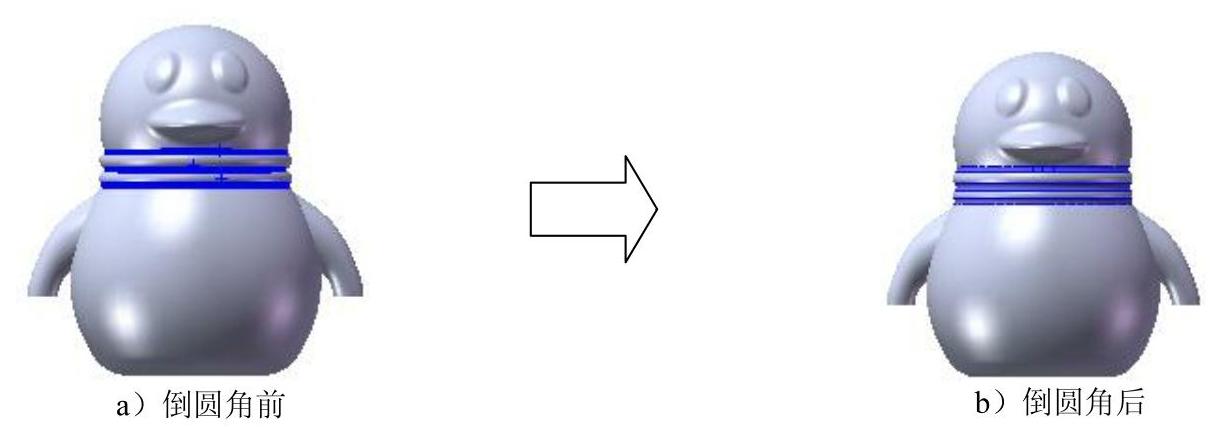

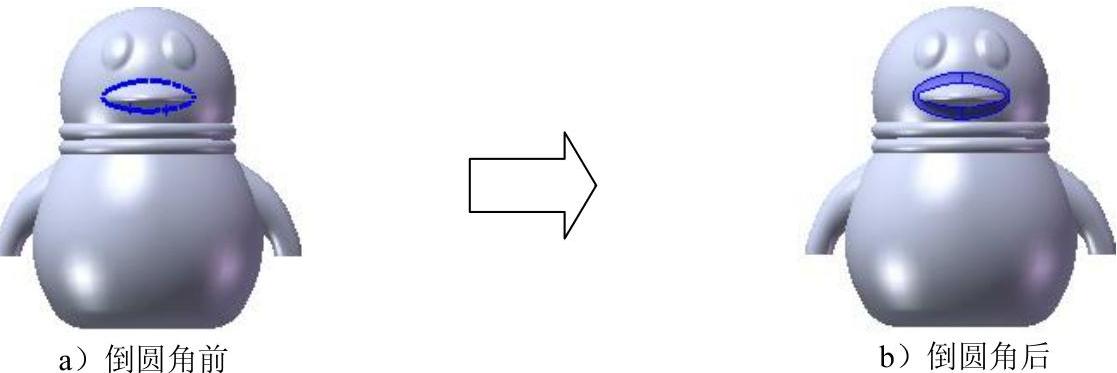

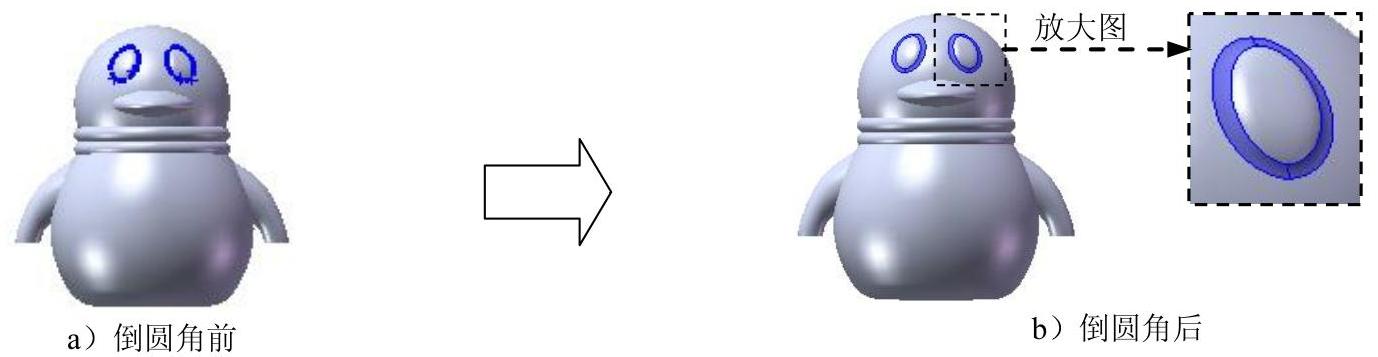

Step46.创建图31.59b所示的圆角3。选取图31.59a所示的边线为要倒圆角的对象，圆角半径值为10.0。

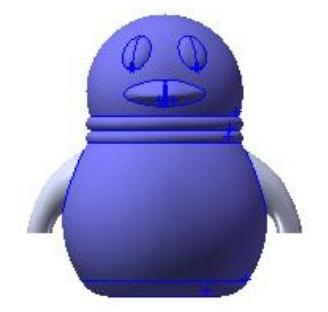

图31.59 圆角3

Step47.创建图31.60b所示的圆角4。选取图31.60a所示的边线为要倒圆角的对象，圆角半径值为15.0。

图31.60 圆角4

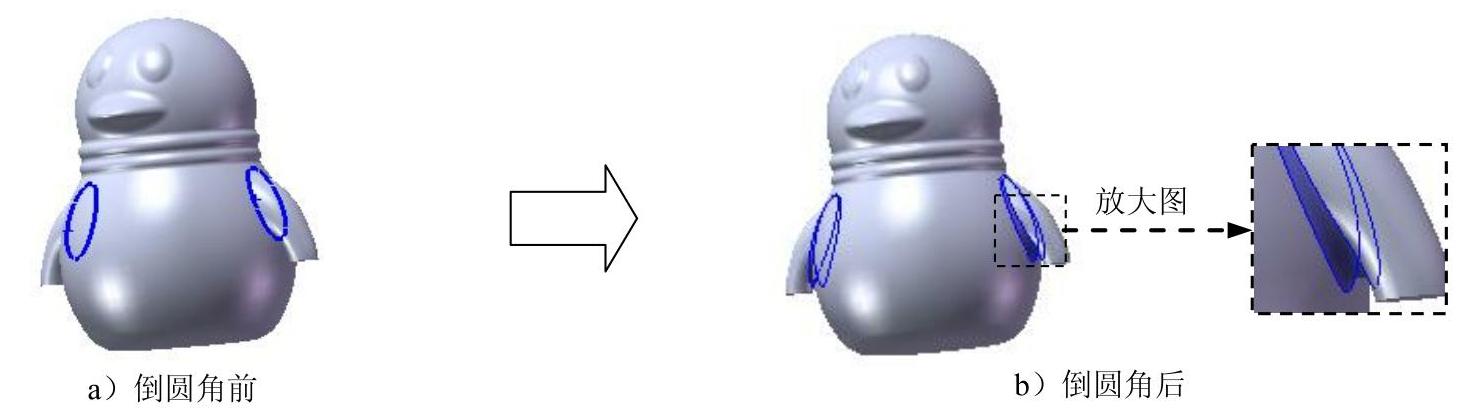

Step48.创建图31.61b所示的圆角5。选取图31.61a所示的边线为要倒圆角的对象，圆角半径值为4.0。

图31.61 圆角5

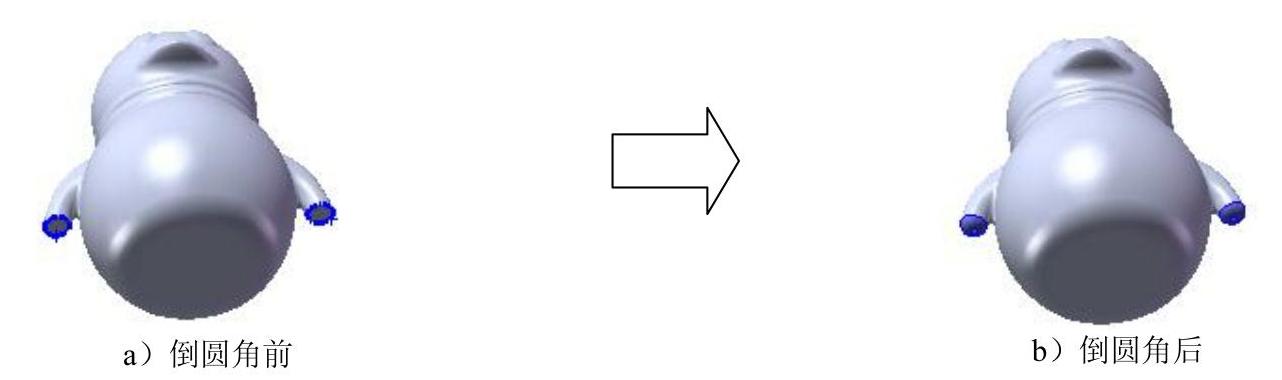

Step49.创建图31.62b所示的圆角6。选取图31.62a所示的边线为要倒圆角的对象，圆角半径值为5.0。

图31.62 圆角6

Step50.创建图31.63b所示的圆角7。选取图31.63a所示的边线为要倒圆角的对象，圆角半径值为10.0。

图31.63 圆角7

Step51.创建图31.64所示的曲面-拉伸1。选择下拉菜单命令；选取右视基准面作为草图基准面，在草绘环境中绘制图31.65所示的草图13；采用系统默认的深度方向，在区域的下拉列表中选择选项，输入深度值300.0；单击对话框中的按钮，完成曲面-拉伸1的创建。

图31.64 曲面-拉伸1

图31.65 草图13

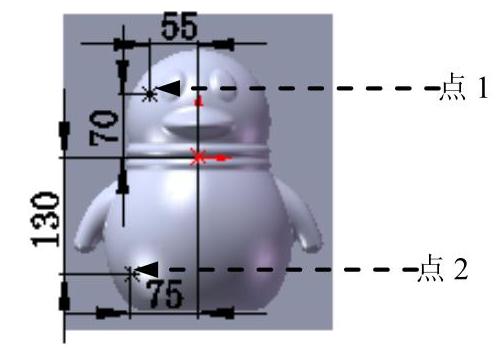

Step52.创建图31.66所示的草图14。选择下拉菜单命令；选取前视基准面作为草图基准面，绘制图31.66所示的草图（两个点）。

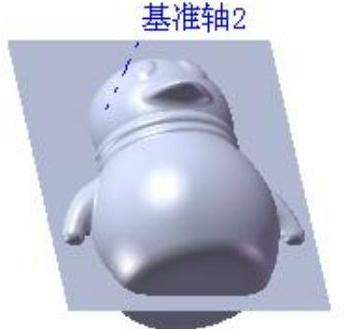

Step53.创建图31.67所示的基准轴2。选择下拉菜单命令，系统弹出“基准轴”对话框；选取前视基准面和草图14中的点1为基准轴的参考实体；单击对话框中的按钮，完成基准轴2的创建。

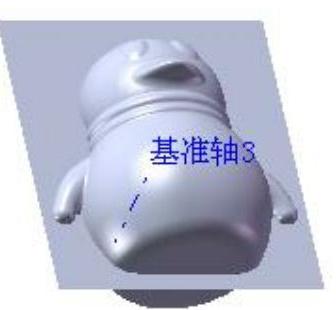

Step54.创建图31.68所示的基准轴3。选择下拉菜单命令，系统弹出“基准轴”对话框；选取前视基准面和草图14中的点2为基准轴的参考实体；单击对话框中的按钮，完成基准轴3的创建。

图31.66 草图14

图31.67 基准轴2

图31.68 基准轴3

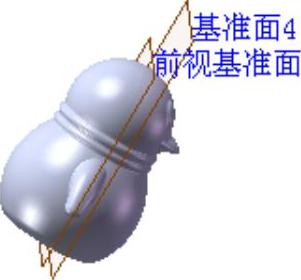

Step55.创建图31.69所示的基准面4。选择下拉菜单命令，系统弹出“基准面”对话框（注：具体参数和操作参见随书光盘）；单击对话框中的按钮，完成基准面4的创建。

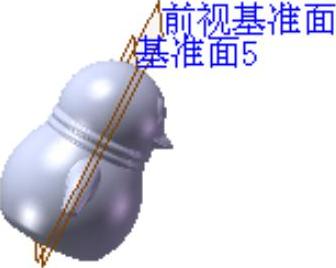

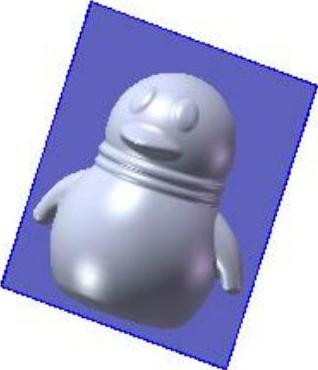

Step56.创建图31.70所示的基准面5。选择下拉菜单命令，系统弹出“基准面”对话框；单击对话框中的按钮，完成基准面5的创建（注：具体参数和操作参见随书光盘）。

图31.69 基准面4

图31.70 基准面5

Step57.至此，零件模型创建完毕。选择下拉菜单命令，将模型命名为money_saver_first，即可保存零件模型。
