右半部分零件模型如图30.67所示。

图30.67 右半部分零件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.引入参照零件，如图30.68所示。选择下拉菜单命令，在系统弹出的对话框中选择frisbee_first文件，单击按钮；在对话框的区域选中、、和复选框；单击“插入零件”对话框中的按钮，完成参照零件frisbee_first的引入。

Step3.创建图30.69所示的零件特征——使用曲面切除1。选择下拉菜单命令；选择图30.70所示的曲面为曲面切除面，采用与系统默认相反的切除方向；单击“使用曲面切除”对话框中的按钮，完成使用曲面切除1的创建。

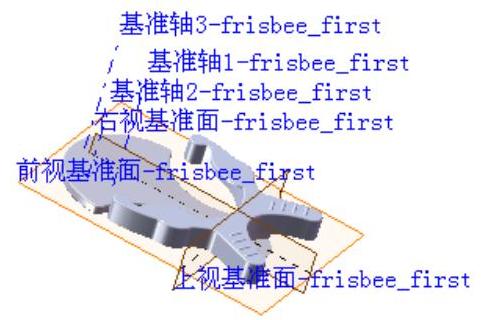

图30.68 引入参照零件

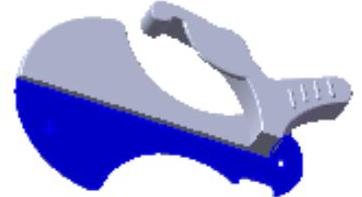

图30.69 使用曲面切除1

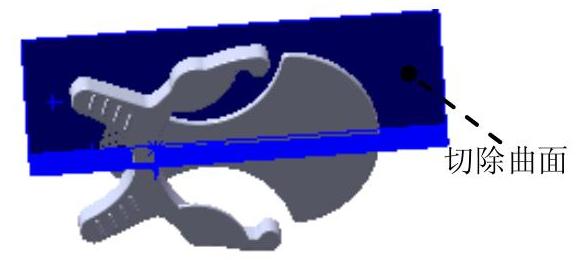

图30.70 切除曲面

Step4.创建图30.71所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取图30.72所示的基准面为草图基准面，在草绘环境中过基准轴3绘制图30.73所示的横断面草图；在区域单击按钮；在下拉列表中选择选项。单击按钮，完成切除-拉伸1的创建。

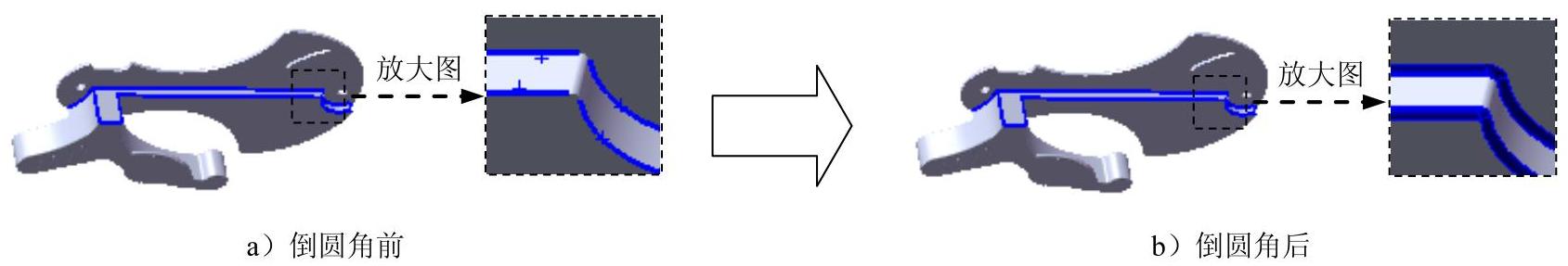

Step5.创建图30.74b所示的圆角1。选择下拉菜单命令；取消选中复选框，其他采用系统默认的类型；选取图30.74a所示的边线为要倒圆角的对象；在对话框中输入半径值10.0；单击“圆角”对话框中的按钮，完成圆角1的创建。

图30.71 切除-拉伸1

图30.72 草图基准面

图30.73 横断面草图

图30.74 圆角1(www.daowen.com)

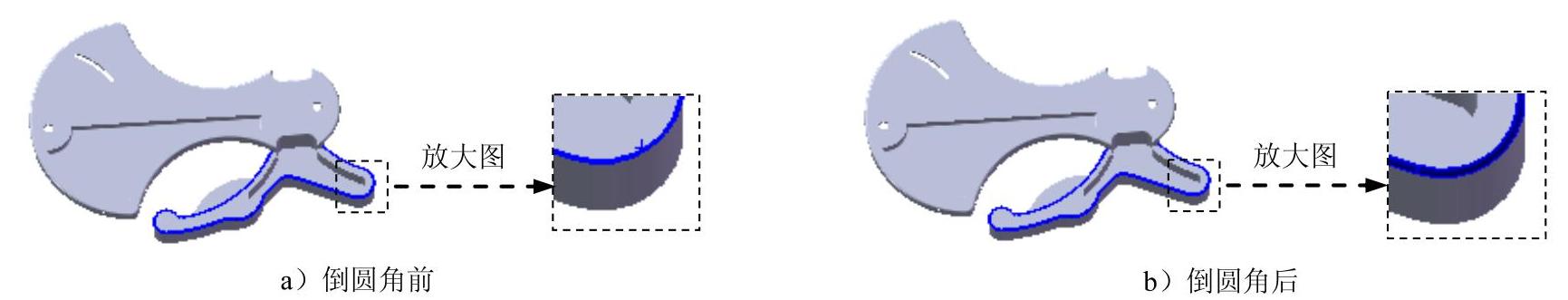

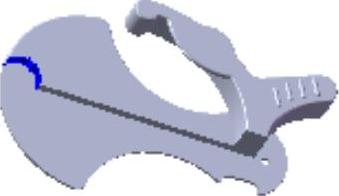

Step6.创建图30.75b所示的圆角2。选取图30.75a所示的边线为要倒圆角的对象，圆角半径值为3.0。

图30.75 圆角2

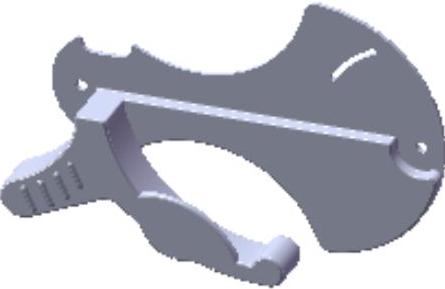

Step7.创建图30.76所示的切除-拉伸2。选择前视基准面为草绘基准面，过基准轴1、基准轴2及基准轴3，绘制图30.77所示的横断面草图；在区域的下拉列表中选择选项；单击按钮，完成切除-拉伸2的创建。

图30.76 切除-拉伸2

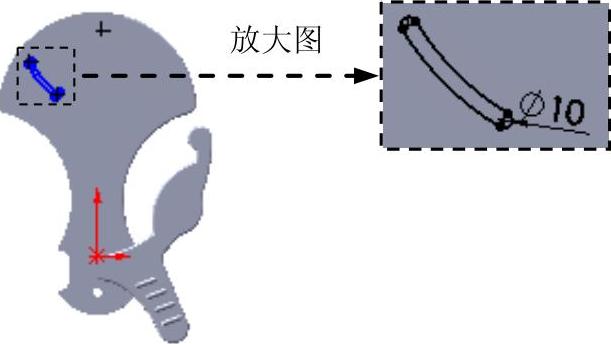

图30.77 横断面草图

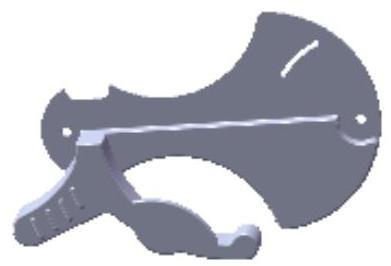

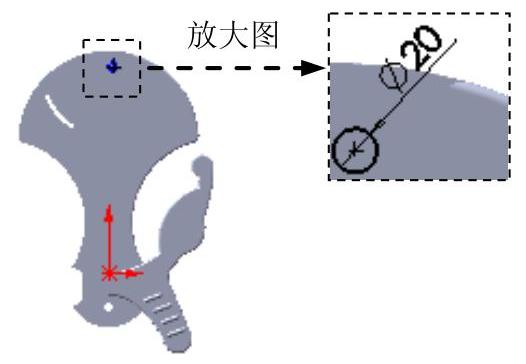

Step8.创建图30.78所示的切除-拉伸3。选择前视基准面为草绘基准面，以基准轴3为圆心，绘制图30.79所示的横断面草图。在区域的下拉列表中选择选项；单击按钮，完成切除-拉伸3的创建。

图30.78 切除-拉伸3

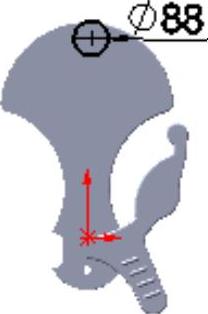

图30.79 横断面草图

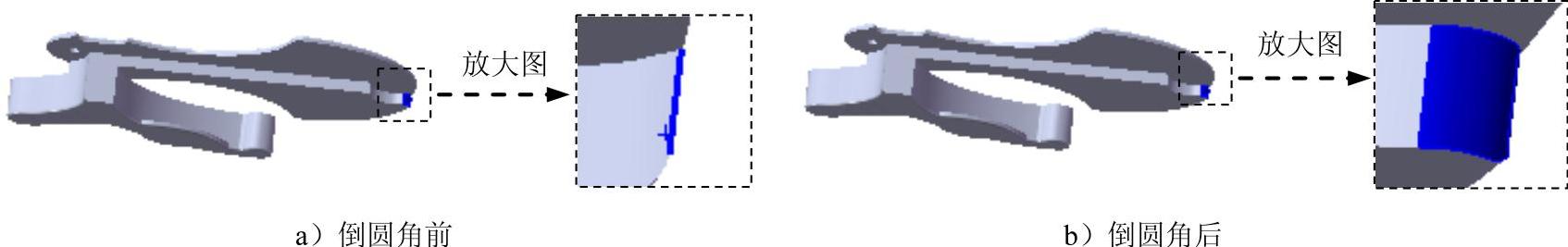

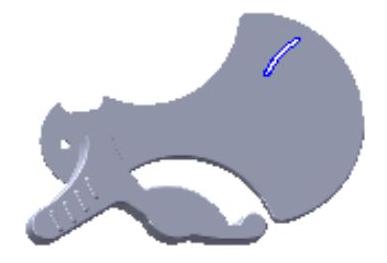

Step9.创建图30.80b所示的圆角3。选取图30.80a所示的边线为要倒圆角的对象，圆角半径值为3.0。

图30.80 圆角3

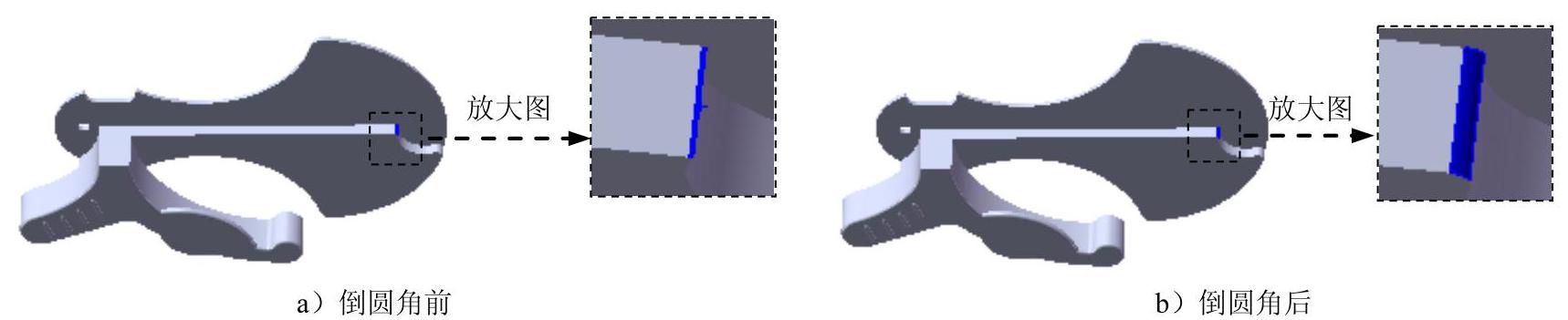

Step10.创建图30.81b所示的圆角4。选取图30.81a所示的边线为要倒圆角的对象，圆角半径值为3.0。

图30.81 圆角4

Step11.至此，右半部分模型创建完毕。选择下拉菜单命令，将模型命名为right，即可保存零件模型。
