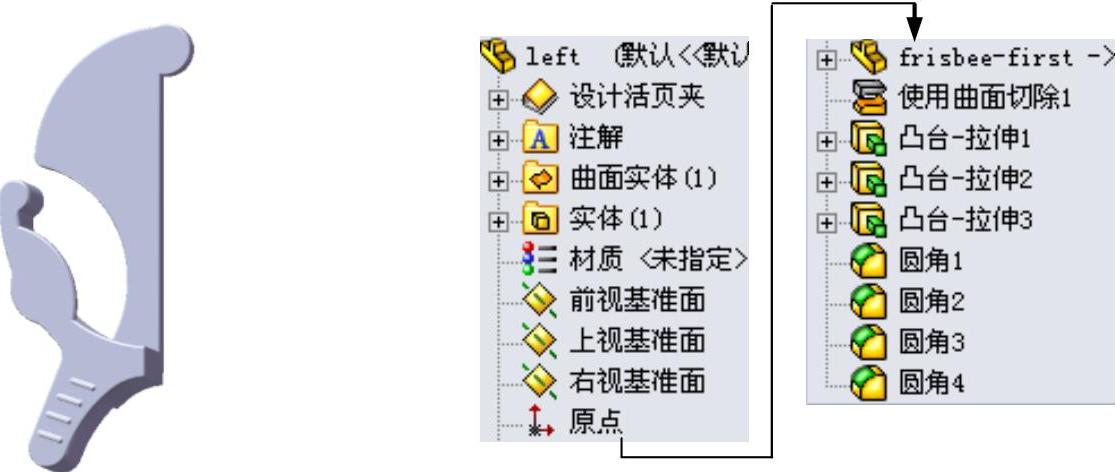

左半部分模型及设计树如图30.51所示。

图30.51 左半部分模型和设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.引入参照零件，如图30.52所示。选择下拉菜单命令；在系统弹出的对话框中选择frisbee_first文件，单击按钮；在对话框的区域选中、、和复选框；单击“插入零件”对话框中的按钮，完成参照零件frisbee_first的引入。

Step3.创建图30.53所示的零件特征——使用曲面切除1。选择下拉菜单命令；选择图30.54所示的曲面为曲面切除面；采用系统默认方向。单击“使用曲面切除”对话框中的按钮，完成使用曲面切除1的创建。

Step4.创建图30.55所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，以基准轴3为圆心，绘制图30.56所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；在区域的下拉列表中选择选项；选取图30.57所示的拉伸终止面；单击按钮，完成凸台-拉伸1的创建。

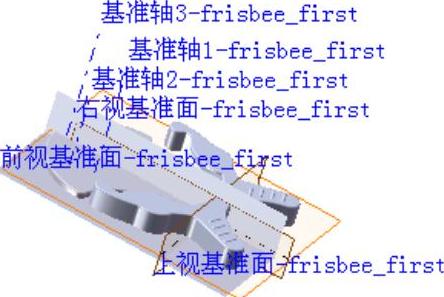

图30.52 引入参照零件

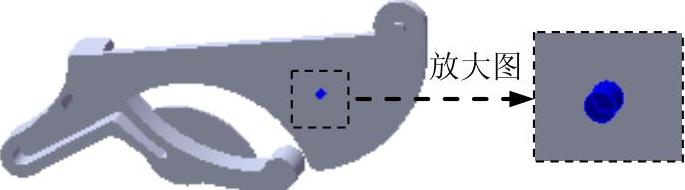

图30.53 使用曲面切除1

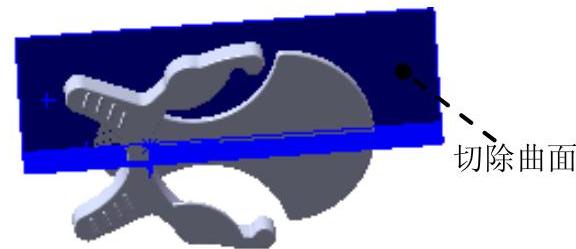

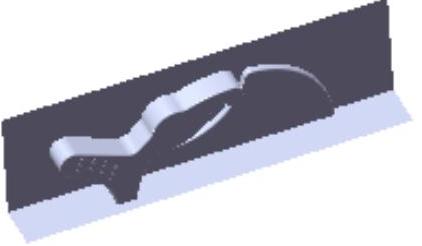

图30.54 切除曲面

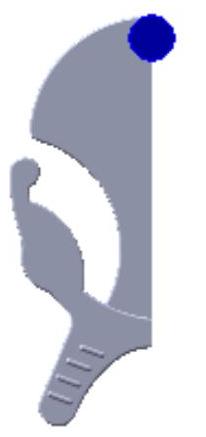

图30.55 凸台-拉伸1

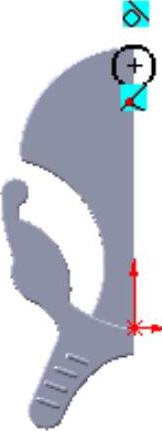

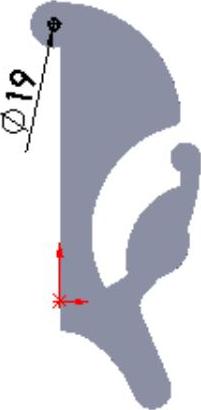

图30.56 横断面草图

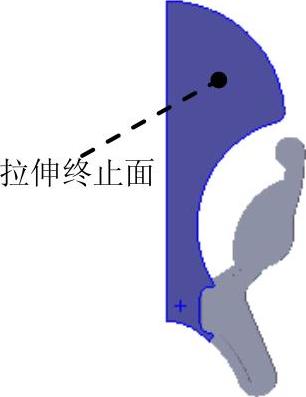

图30.57 拉伸终止面

Step5.创建图30.58所示的凸台-拉伸2。选取图30.59所示的模型表面为草图基准面；以基准轴3为圆心，绘制图30.60所示的横断面草图（注：具体参数和操作参见随书光盘）。

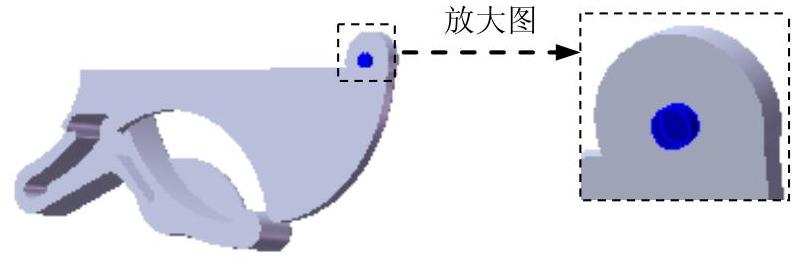

图30.58 凸台-拉伸2

(www.daowen.com)

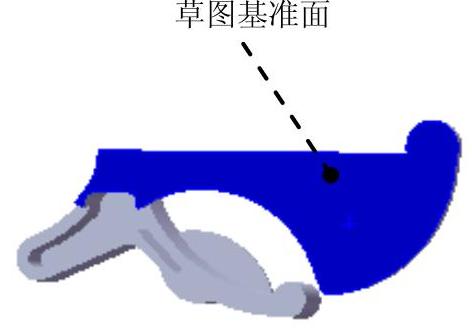

图30.59 草图基准面

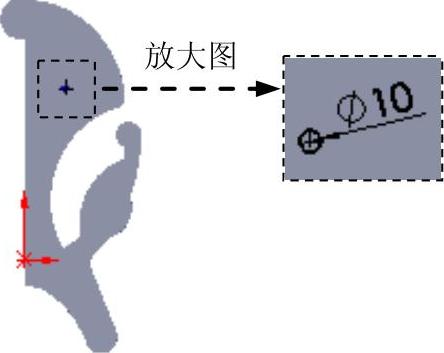

图30.60 横断面草图

Step6.创建图30.61所示的凸台-拉伸3。选取图30.59所示的平面为草图基准面；以基准轴1为圆心，绘制图30.62所示的横断面草图，在区域的下拉列表中选择选项，输入深度值10.0。

图30.61 凸台-拉伸3

图30.62 横断面草图

Step7.创建图30.63b所示的圆角1。选择下拉菜单命令；采用系统默认的圆角类型；选取图30.63a所示的边线为要倒圆角的对象；在对话框中输入半径值3.0；单击“圆角”对话框中的按钮，完成圆角1的创建。

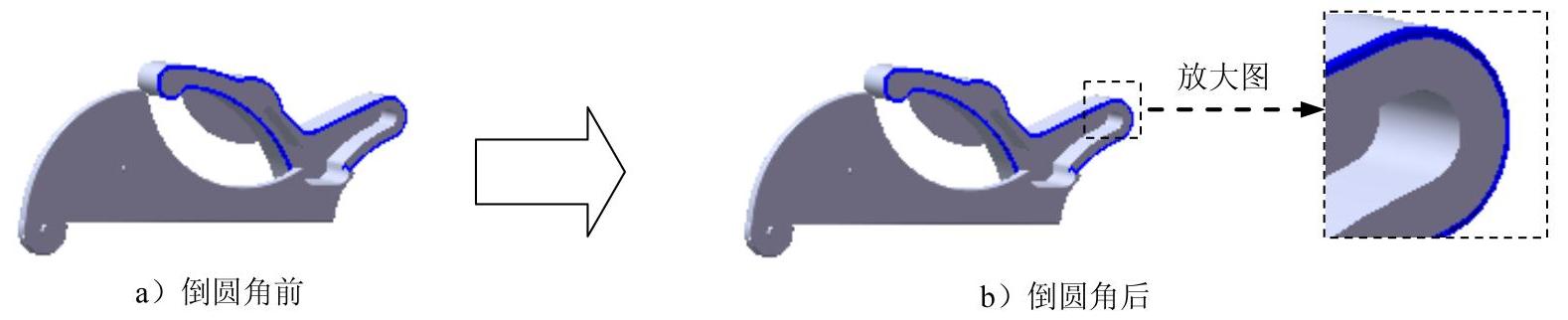

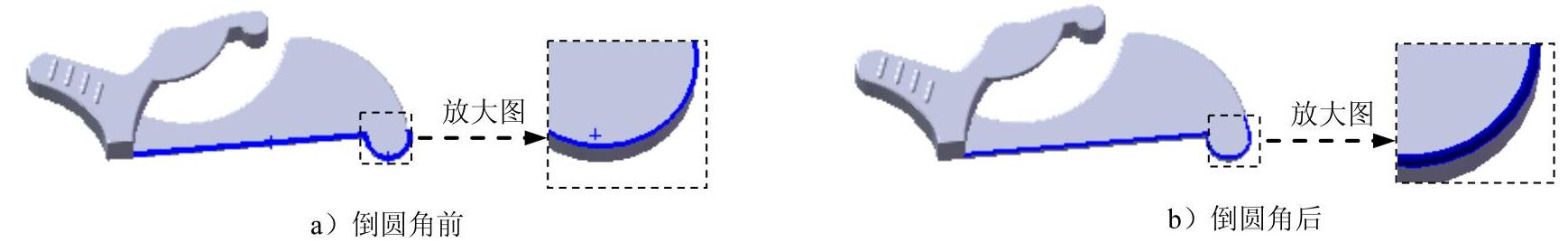

图30.63 圆角1

Step8.创建图30.64b所示的圆角2。要圆角的对象为图30.64a所示的四条边线，圆角半径值为3.0。

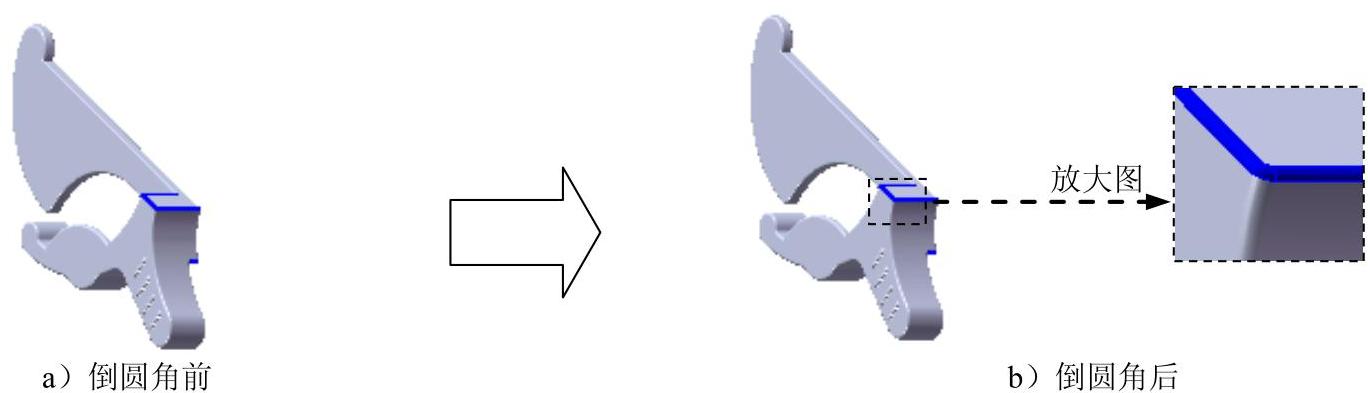

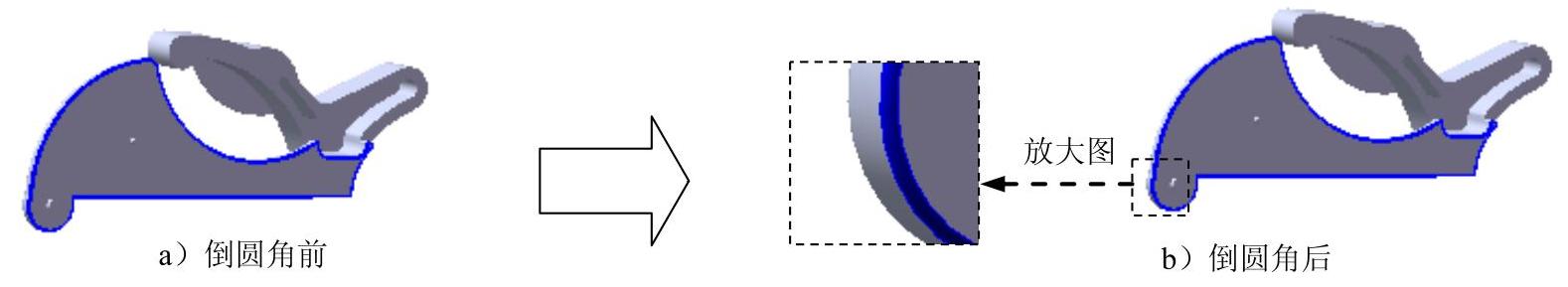

图30.64 圆角2

Step9.创建图30.65b所示的圆角3。选取图30.65a所示的边线为要倒圆角的对象，圆角半径值为3.0。

图30.65 圆角3

Step10.创建图30.66b所示的圆角4。选取图30.66a所示的边线为要倒圆角的对象，圆角半径值为3.0。

图30.66 圆角4

Step11.至此，左半部分模型创建完毕。选择下拉菜单命令，将模型命名为left，即可保存零件模型。
