本节介绍弹簧片的设计过程，运用了基本的“凸台-拉伸”命令，在绘制横断面草图时应注意各尺寸是否被完全定义。该零件实体模型及相应的设计树如图29.114所示。

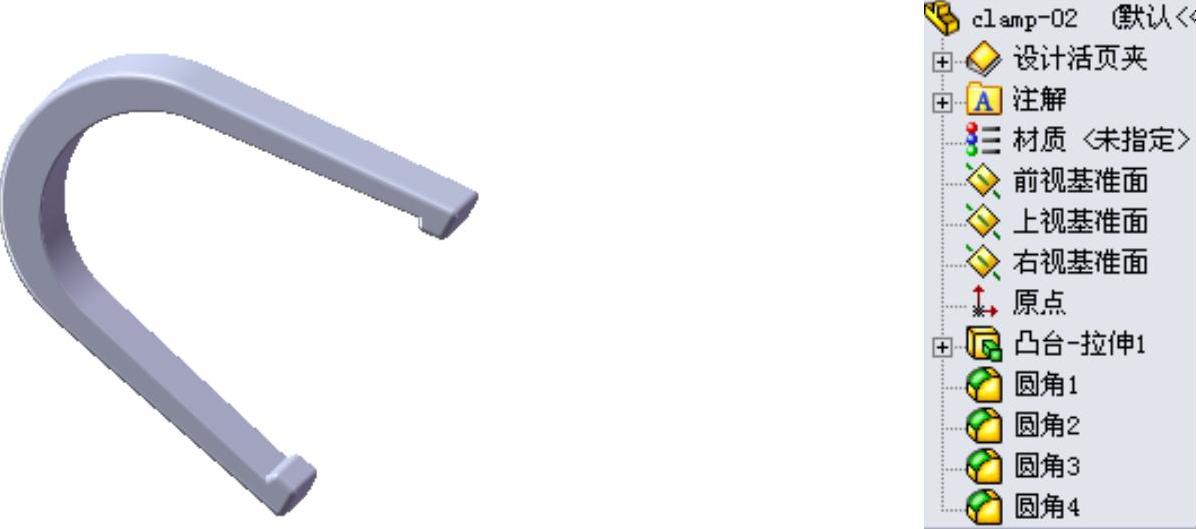

图29.114 零件模型和设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图29.115所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图29.116所示的横断面草图。选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值8.0；单击按钮，完成凸台-拉伸1的创建。

图29.115 凸台-拉伸1

图29.116 横断面草图

Step3.创建图29.117b所示的圆角1。选择下拉菜单命令；采用系统默认的圆角类型；选择凸台-拉伸1的边线为要倒圆角的对象；在“圆角”对话框中输入圆角半径值0.5；单击按钮，完成圆角1的创建。

图29.117 圆角1(www.daowen.com)

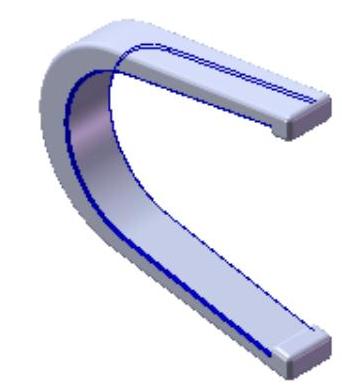

Step4.创建图29.118b所示的圆角2。选择下拉菜单命令，采用系统默认的圆角类型，选择图29.118a所示的边线为要倒圆角的对象，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角2的创建。

Step5.创建图29.119所示的圆角3。选择下拉菜单命令，采用系统默认的圆角类型，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角3的创建。

图29.118 圆角2

Step6.创建图29.120所示的圆角4。选择下拉菜单命令，采用系统默认的圆角类型，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角4的创建。

图29.119 圆角3

图29.120 圆角4

Step7.至此，弹簧片零件模型创建完毕。选择下拉菜单命令，将模型命名为clamp_02，即可保存零件模型。
