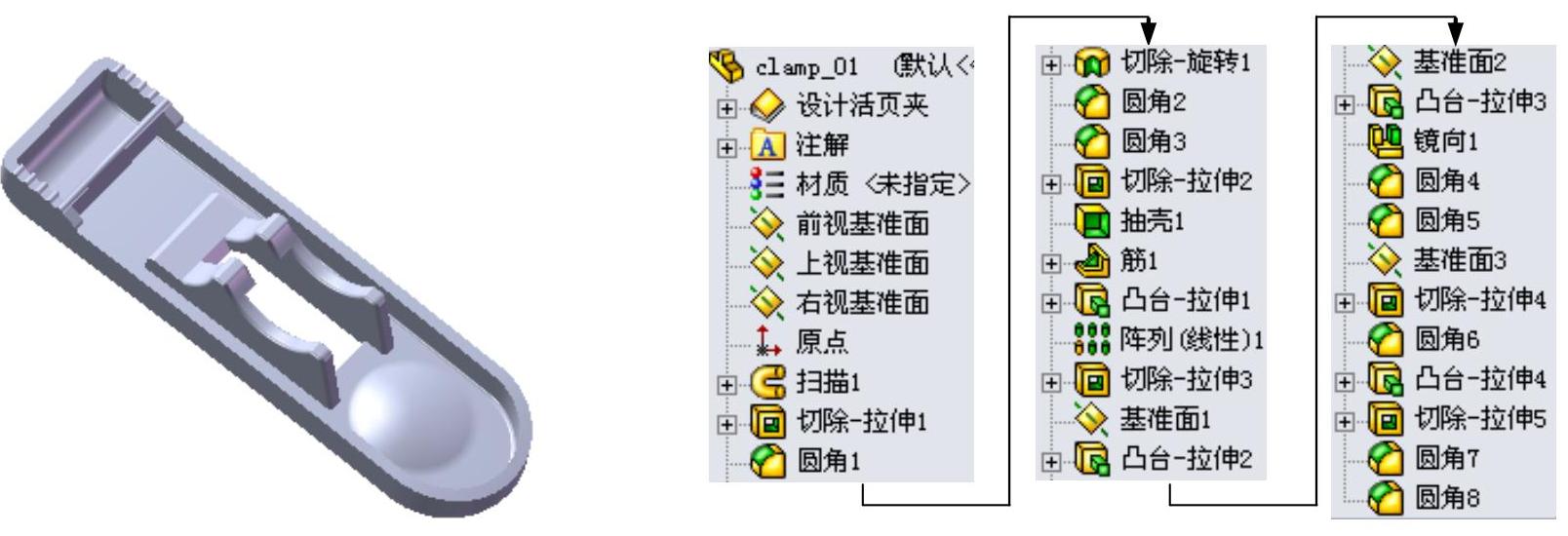

夹子零件实体模型及相应的设计树如图29.68所示。

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图29.69所示的草图1。选择下拉菜单命令；选取前视基准面为草图基准面；在草绘环境中绘制图29.69所示的草图；选择下拉菜单命令，完成草图1的创建。

图29.68 零件模型和设计树

Step3.创建图29.70所示的草图2。选择下拉菜单命令，选取右视基准面为草图基准面，绘制图29.70所示的草图，选择下拉菜单命令，完成草图2的创建。

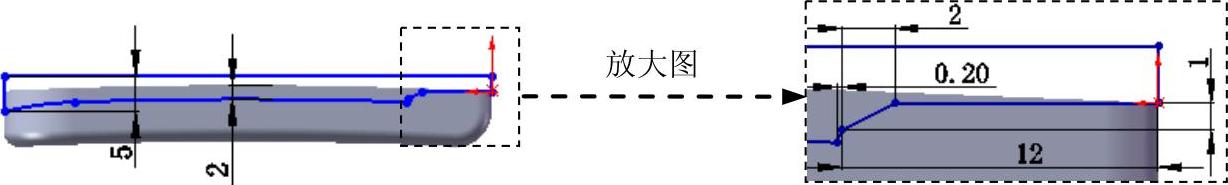

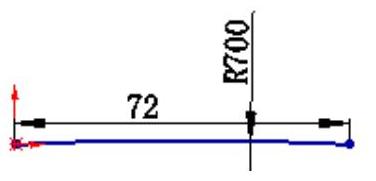

图29.69 草图1

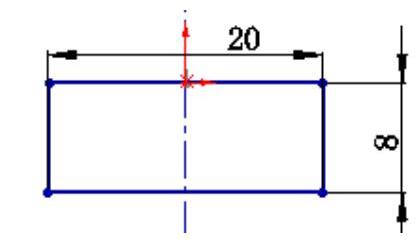

图29.70 草图2

Step4.创建图29.71所示的扫描1。选择下拉菜单命令；选取草图2为扫描的轮廓；选取草图1为扫描的路径；单击对话框中的按钮，完成扫描1的创建。

Step5.创建图29.72所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取上视基准面为草图基准面，在草绘环境中绘制图29.73所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向，在“切除-拉伸”对话框和区域的下拉列表中均选择选项；单击对话框中的按钮，完成切除-拉伸1的创建。

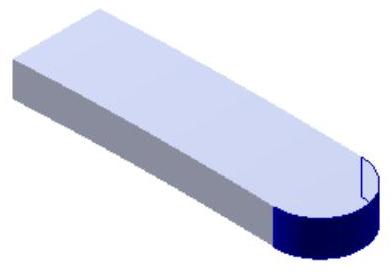

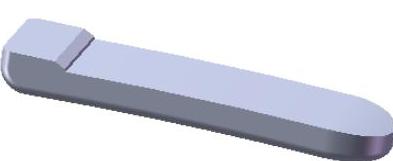

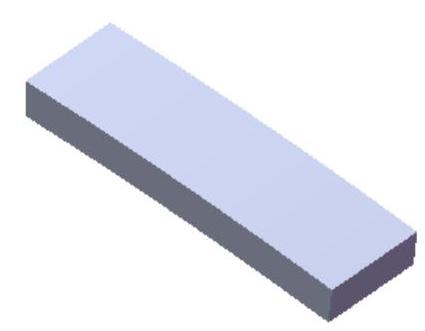

图29.71 扫描1

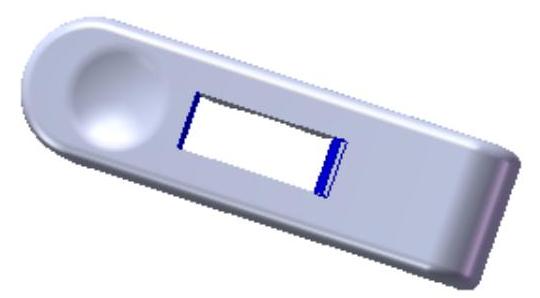

图29.72 切除-拉伸1

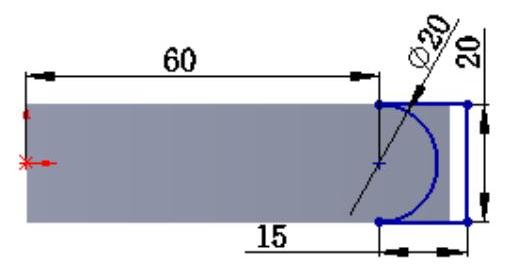

图29.73 横断面草图

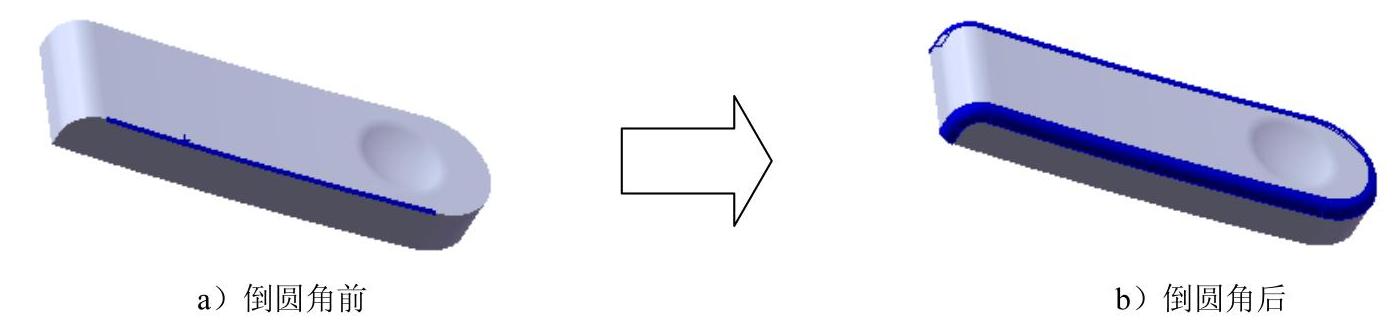

Step6.创建图29.74b所示的圆角1。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图29.74a所示的边线为要倒圆角的对象；在对话框中输入倒圆角半径值5.0；单击“圆角”对话框中的按钮，完成圆角1的创建。

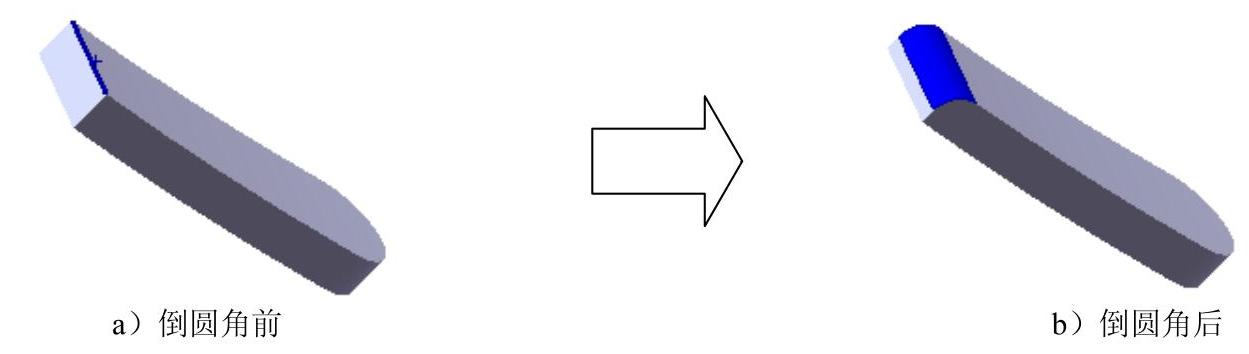

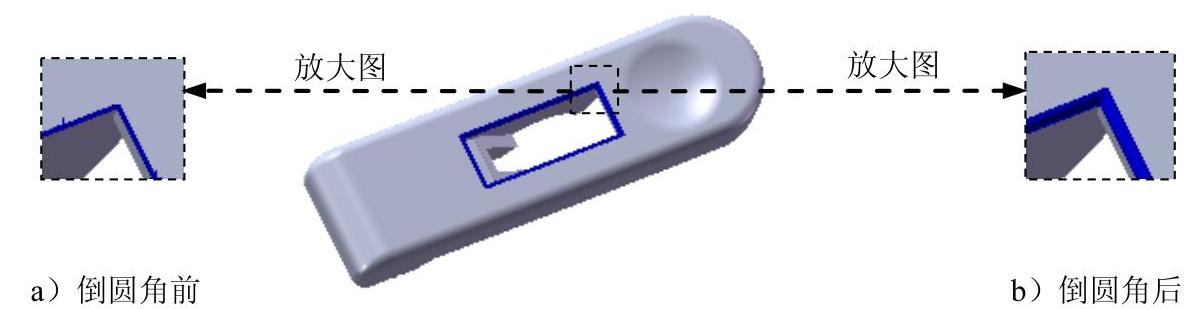

图29.74 圆角1

Step7.创建图29.75所示的零件特征——切除-旋转1。选择下拉菜单命令；选取前视基准面为草图基准面，进入草绘环境，绘制图29.76所示的横断面草图（包括旋转中心线），选择下拉菜单命令，退出草绘环境，系统弹出“切除-旋转”对话框；采用草图中绘制的中心线为旋转轴线；在“切除-旋转”对话框区域的下拉列表中选择选项，采用系统默认的旋转方向，在区域的文本框中输入数值360.0；单击对话框中的按钮，完成切除-旋转1的创建。

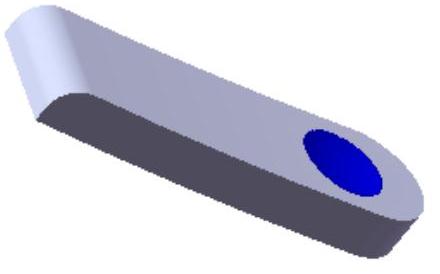

图29.75 切除-旋转1

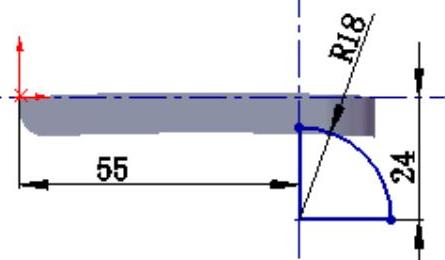

图29.76 横断面草图

Step8.创建图29.77b所示的圆角2。选择下拉菜单命令，系统弹出“圆角”对话框，采用系统默认的圆角类型，选取图29.77a所示的边线为要倒圆角的对象，在对话框中输入圆角半径值5.0，单击“圆角”对话框中的按钮，完成圆角2的创建。

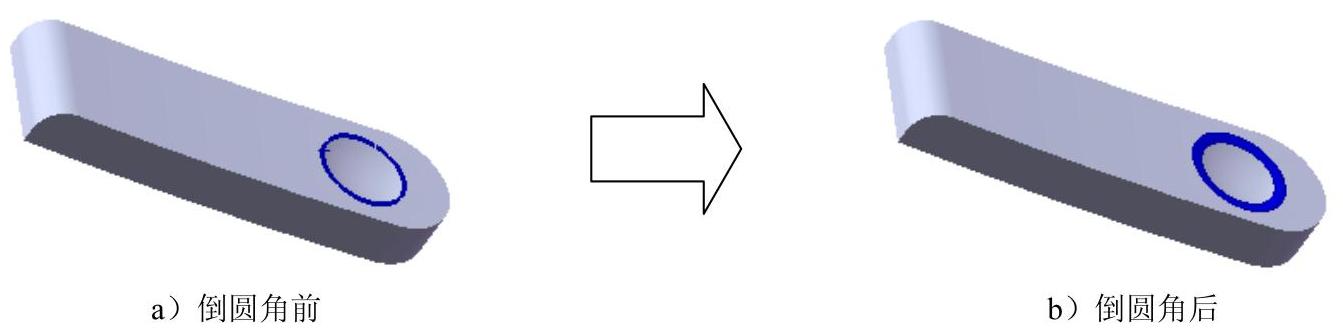

图29.77 圆角2

Step9.创建图29.78b所示的圆角3。选择下拉菜单命令，系统弹出“圆角”对话框，采用系统默认的圆角类型，选取图29.78a所示的边线为要倒圆角的对象，在对话框中输入圆角半径值2.0，单击“圆角”对话框中的按钮，完成圆角3的创建。

图29.78 圆角3

Step10.创建图29.79所示的零件特征——切除-拉伸2。选择下拉菜单命令；选取前视基准面为草图基准面，绘制图29.80所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向，在“切除-拉伸”对话框和区域的下拉列表中均选择选项；单击对话框中的按钮，完成切除-拉伸2的创建。

图29.79 切除-拉伸2

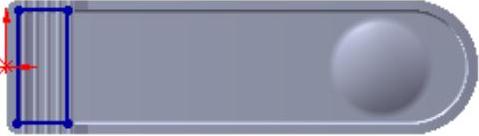

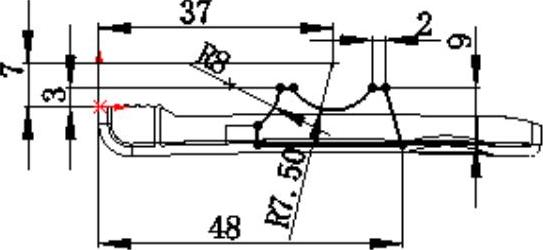

图29.80 横断面草图

Step11.创建图29.81b所示的抽壳1。选择下拉菜单命令，系统弹出“抽壳1”对话框；选取图29.81a所示的模型表面为要移除的面；在后的文本框中输入数值1.5；单击对话框中的按钮，完成抽壳1的创建。

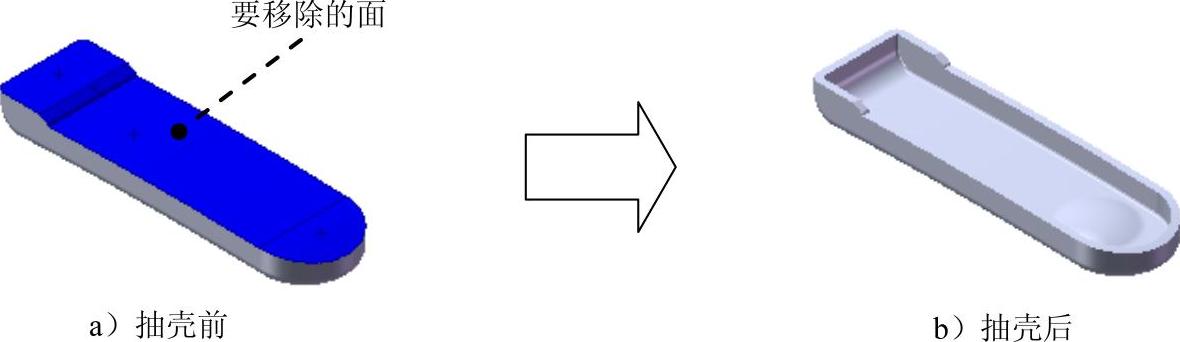

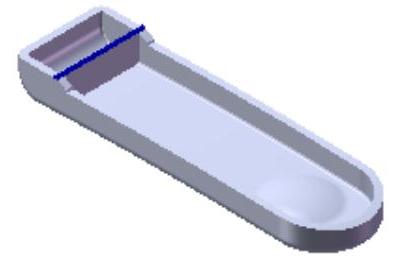

图29.81 抽壳1

Step12.创建图29.82所示的零件特征——筋1。选择下拉菜单命令；选取图29.83所示的平面为草图基准面，绘制截面的几何图形（图29.84）；在“筋”对话框的区域中单击（两侧）按钮，输入筋厚度值1.0，在下单击按钮，采用系统默认的生成方向；单击按钮，完成筋1的创建。

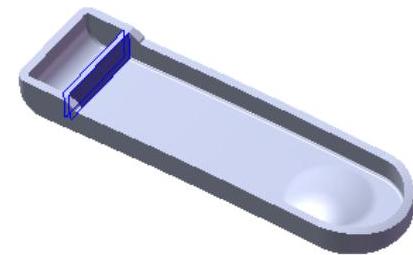

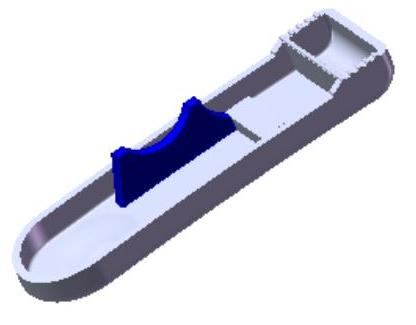

图29.82 筋1

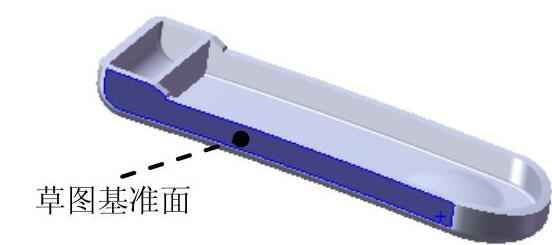

图29.83 草图基准面

图29.84 横断面草图

Step13.创建图29.85所示的特征——凸台-拉伸1。选择下拉菜单命令；选取图29.86所示的模型表面为草图基准面，在草绘环境中绘制图29.87所示的横断面草图；单击按钮使拉伸深度方向反向，采用系统默认的拉伸方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，选择图29.88所示的模型表面为拉伸终止面；单击按钮，完成凸台-拉伸1的创建。

图29.85 凸台-拉伸1

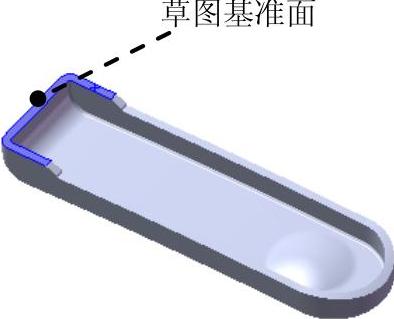

图29.86 草图基准面

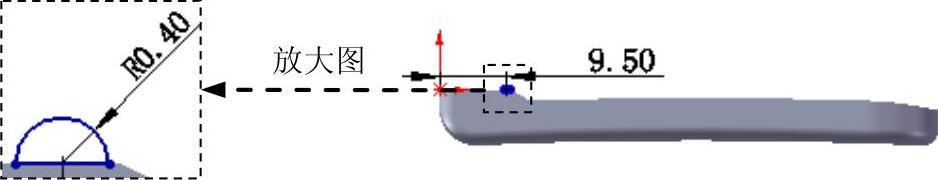

图29.87 横断面草图

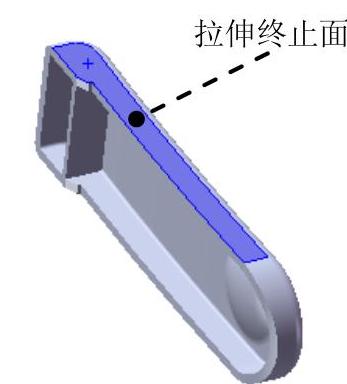

图29.88 拉伸终止面

Step14.创建图29.89b所示的阵列（线性）1。选择下拉菜单命令，系统弹出“线性阵列”对话框；选取凸台-拉伸1为阵列的源特征；选取凸台-拉伸1横断面草图的尺寸9.5为方向1的参考边线，在区域的文本框中输入间距值1.7，在文本框中输入实例数5；单击对话框中的按钮，完成阵列（线性）1的创建。

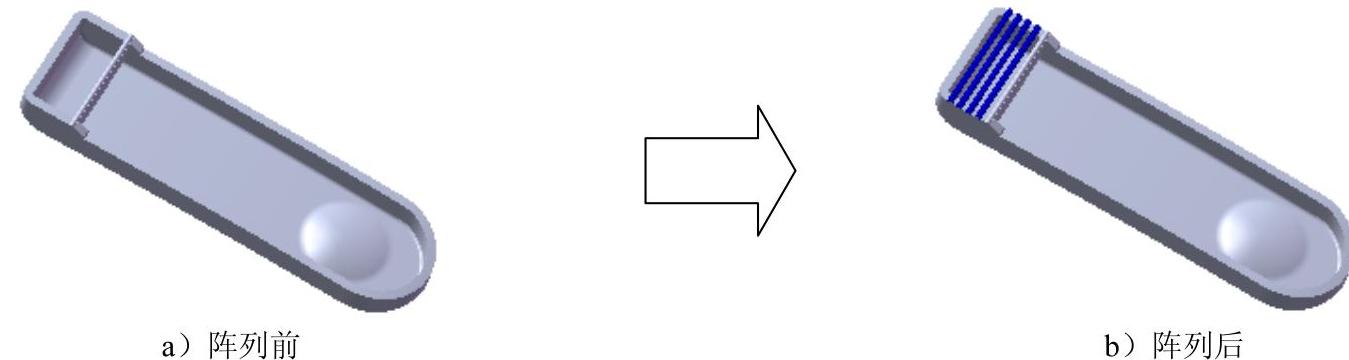

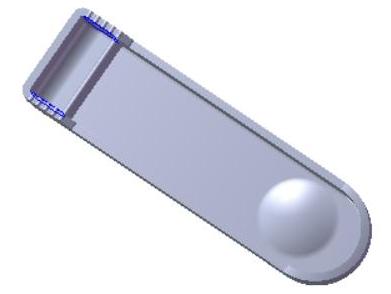

图29.89 阵列（线性）1

Step15.创建图29.90所示的零件特征——切除-拉伸3。选择下拉菜单命令，选取图29.91所示的模型表面为草图基准面，绘制图29.92所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建，单击按钮，在“切除-拉伸”对话框区域的下拉列表中选择选项，单击对话框中的按钮，完成切除-拉伸3的创建。

图29.90 切除-拉伸3(www.daowen.com)

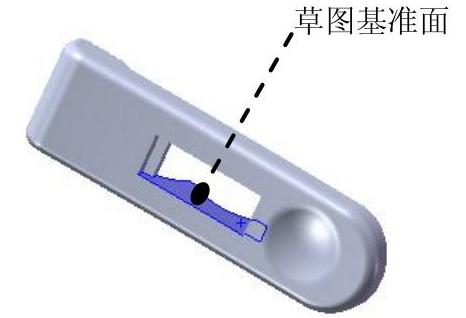

图29.91 草图基准面

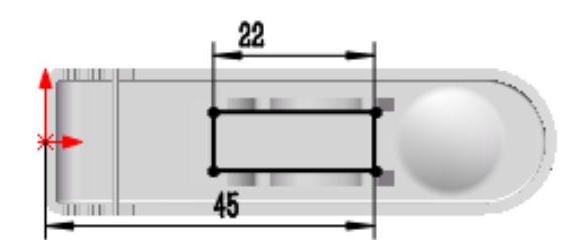

图29.92 横断面草图

Step16.创建图29.93所示的基准面1。选择下拉菜单命令（注：具体参数和操作参见随书光盘）。

Step17.创建图29.94所示的零件特征——凸台-拉伸2。选择下拉菜单命令；选取基准面1为草图基准面，在草绘环境中绘制图29.95所示的横断面草图；单击按钮使拉伸深度方向反向，采用系统默认的深度方向，在区域的下拉列表中选择选项；单击按钮，完成凸台-拉伸2的创建。

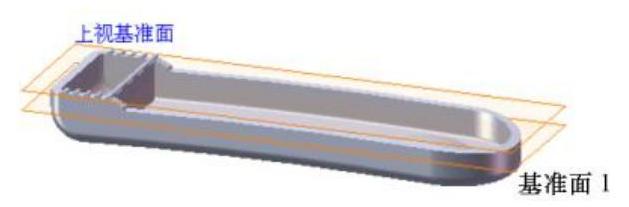

图29.93 基准面1

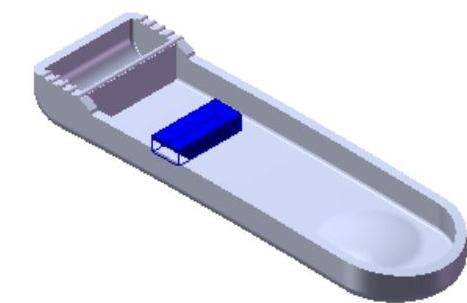

图29.94 凸台-拉伸2

Step18.创建图29.96所示的基准面2。选择下拉菜单命令，系统弹出“基准面”对话框（注：具体参数和操作参见随书光盘）。

Step19.创建图29.97所示的零件特征——凸台-拉伸3。选择下拉菜单命令，选取基准面2为草图基准面，绘制图29.98所示的横断面草图，采用系统默认的深度方向；在区域的下拉列表中选择选项，并单击按钮，采用与系统默认方向相反的深度方向，在文本框中输入数值2.0，单击按钮，完成凸台-拉伸3的创建。

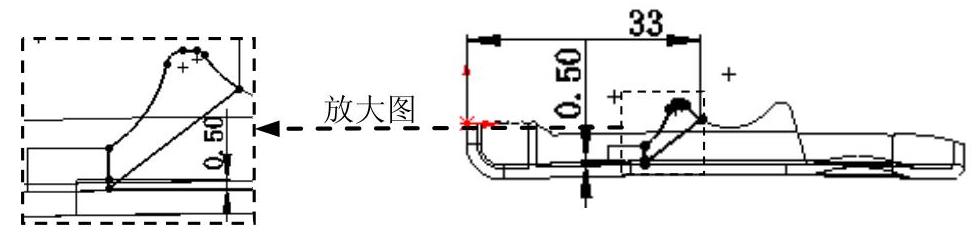

图29.95 横断面草图

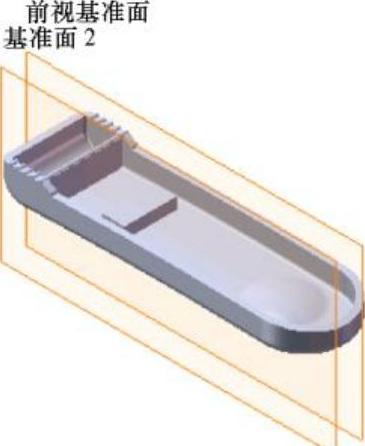

图29.96 基准面2

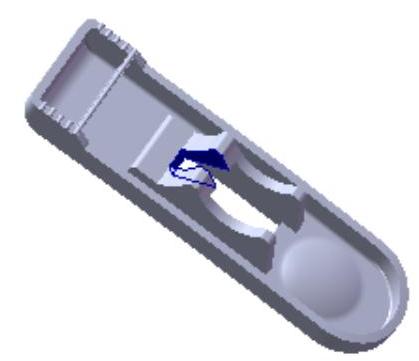

图29.97 凸台-拉伸3

图29.98 横断面草图

Step20.创建图29.99b所示的镜像1。选择下拉菜单命令；选取前视基准面为镜像基准面；选取凸台-拉伸3为要镜像的对象；单击对话框中的按钮，完成镜像1的创建。

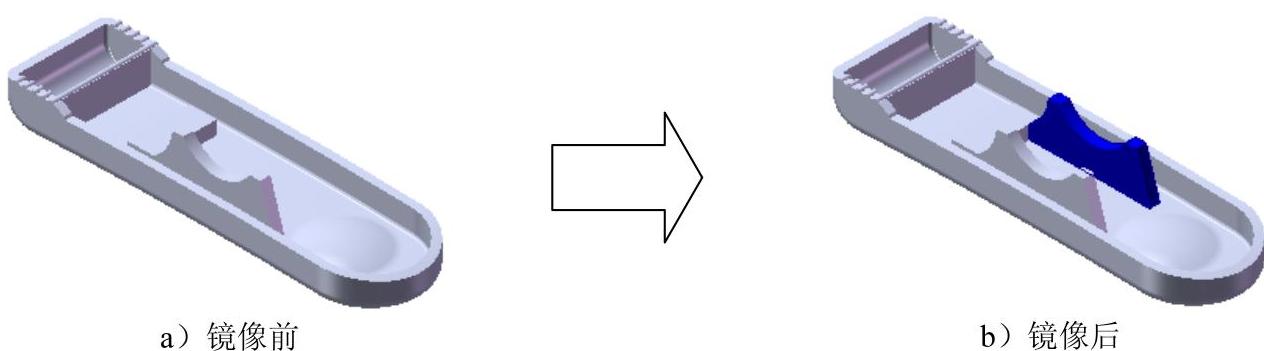

图29.99 镜像1

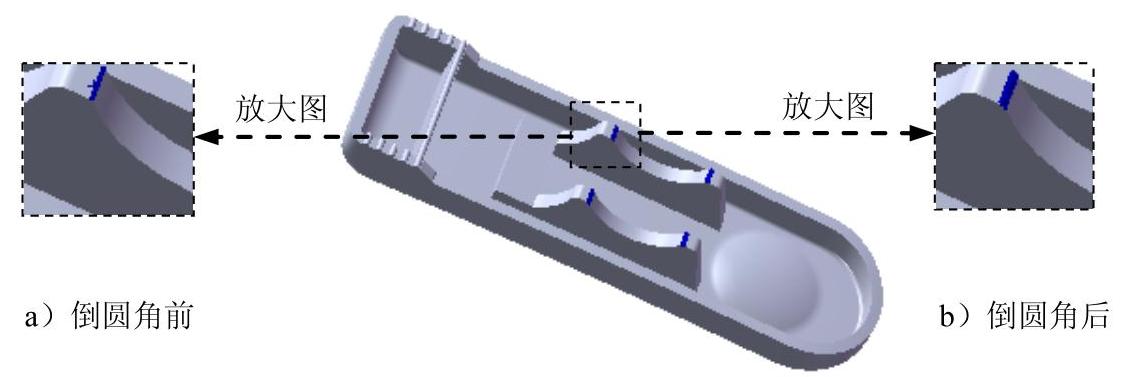

Step21.创建图29.100b所示的圆角4。选择下拉菜单命令，系统弹出“圆角”对话框，采用系统默认的圆角类型，选取图29.100a所示的边线为要倒圆角的对象，在对话框中输入圆角半径值1.0，单击“圆角”对话框中的按钮，完成圆角4的创建。

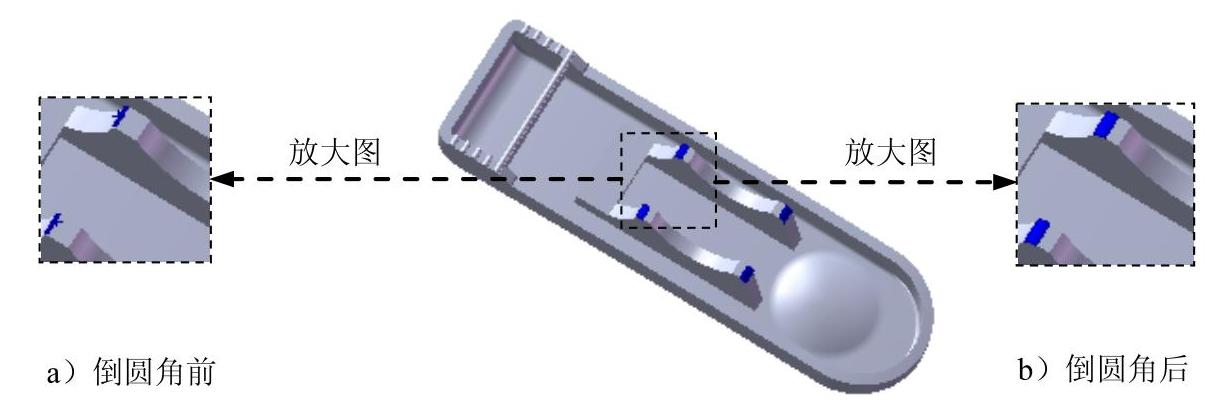

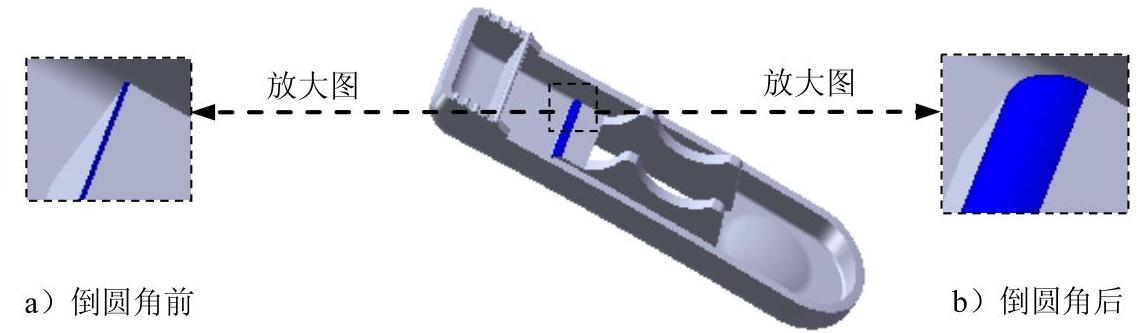

图29.100 圆角4

Step22.创建图29.101b所示的圆角5。选择下拉菜单命令，系统弹出“圆角”对话框，采用系统默认的圆角类型，选取图29.101a所示的边线为要倒圆角的对象，在对话框中输入圆角半径值0.5，单击“圆角”对话框中的按钮，完成圆角5的创建。

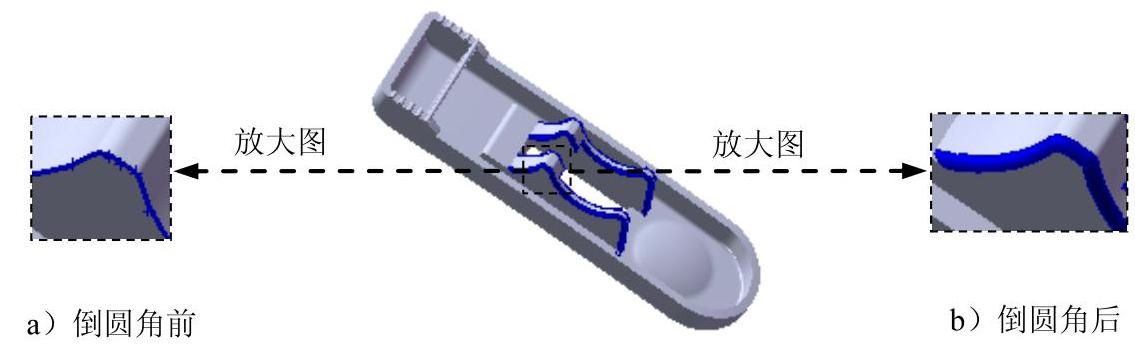

图29.101 圆角5

Step23.创建图29.102所示的基准面3。选择下拉菜单命令，系统弹出“基准面”对话框，选取上视基准面为参考实体，在后的文本框中输入数值10.00，并选中复选框，单击按钮，完成基准面3的创建。

Step24.创建图29.103所示的零件特征——切除-拉伸4。选择下拉菜单命令，选取基准面3为草图基准面，绘制图29.104所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建，采用系统默认的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项，并单击按钮使切除方向反向，在文本框中输入数值5.0，单击对话框中的按钮，完成切除-拉伸4的创建。

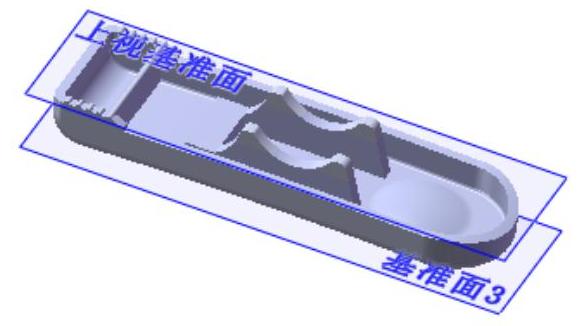

图29.102 基准面3

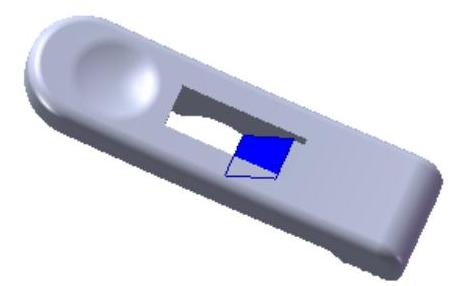

图29.103 切除-拉伸4

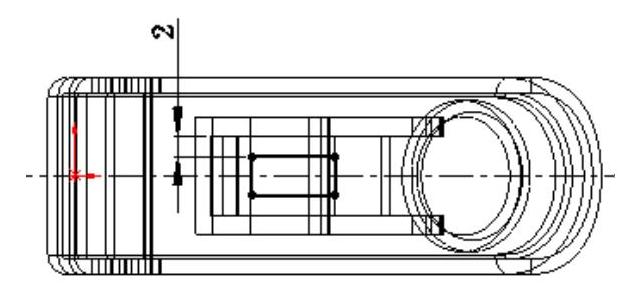

图29.104 横断面草图

Step25.创建图29.105b所示的圆角6。选择下拉菜单命令，系统弹出“圆角”对话框，采用系统默认的圆角类型，在对话框中输入圆角半径值1.0，单击“圆角”对话框中的按钮，完成圆角6的创建。

图29.105 圆角6

Step26.创建图29.106所示的零件特征——凸台-拉伸4。选择下拉菜单命令，选取图29.107所示的模型表面为草图基准面，绘制图29.108所示的横断面草图（利用“转换实体”命令来绘制草图），采用系统默认的深度方向；在区域的下拉列表中选择选项，单击按钮，完成凸台-拉伸4的创建。

图29.106 凸台-拉伸4

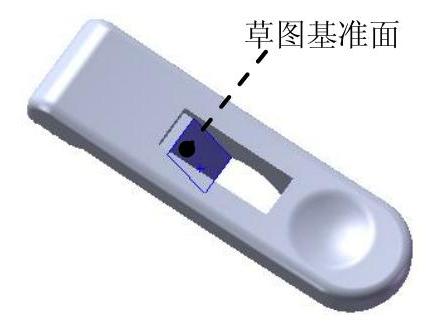

图29.107 草图基准面

图29.108 横断面草图

Step27.创建图29.109所示的零件特征——切除-拉伸5。选择下拉菜单命令，选择图29.110所示的模型表面为草图基准面，绘制图29.111所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建，采用系统默认的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项，单击对话框中的按钮，完成切除-拉伸5的创建。

图29.109 切除-拉伸5

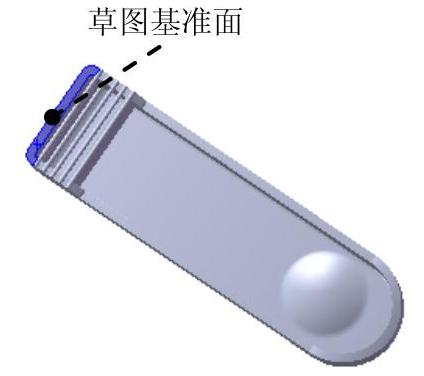

图29.110 草图基准面

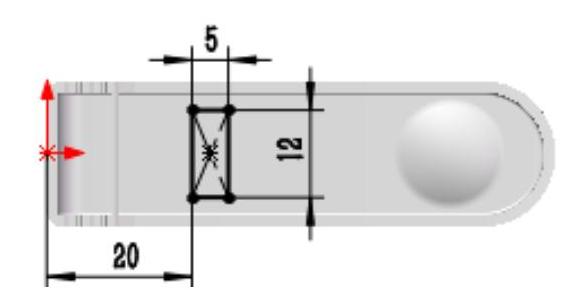

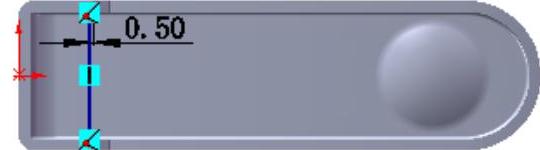

图29.111 横断面草图

Step28.创建图29.112b所示的圆角7。选择下拉菜单命令，采用系统默认的圆角类型，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角7的创建。

图29.112 圆角7

Step29.创建图29.113b所示的圆角8。选择下拉菜单命令，采用系统默认的圆角类型，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角8的创建。

图29.113 圆角8

Step30.至此，夹子零件模型创建完毕。选择下拉菜单命令，将模型命名为clamp_01，即可保存零件模型。
