本节介绍衣架杆的设计过程，运用了“扫描”“镜像”“切除-旋转”等命令，其中扫描特征命令是要掌握的重点，要正确选择扫描的轮廓和路径。该零件实体模型及相应的设计树如图29.56所示。

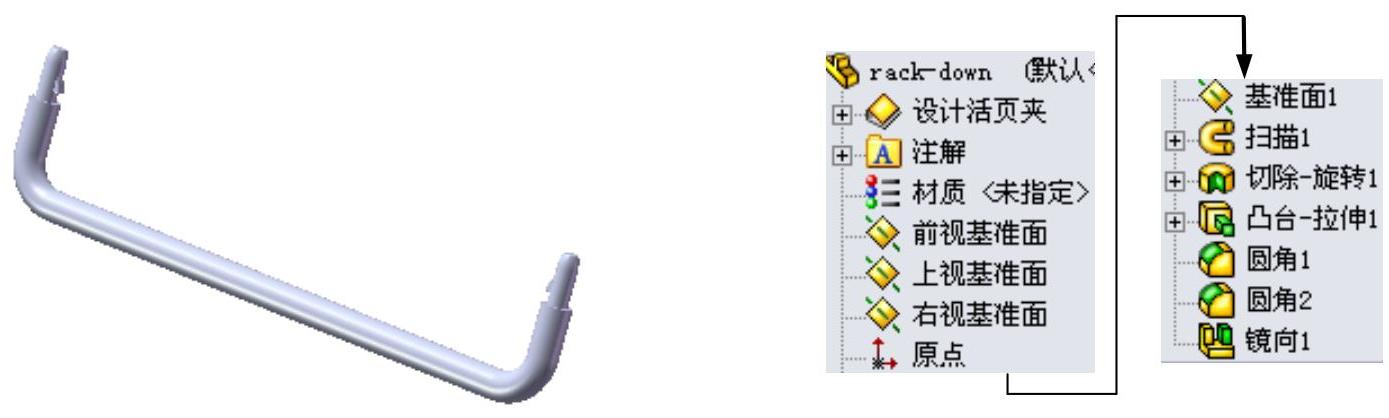

图29.56 零件模型和设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图29.57所示的草图1。选择下拉菜单命令；选取前视基准面为草图基准面；在草绘环境中绘制图29.57所示的草图1；选择下拉菜单命令，完成草图1的创建。

Step3.创建图29.58所示的基准面1。选择下拉菜单命令，系统弹出“基准面”对话框；选取上视基准面和草图1上的点为基准面的参考实体（图29.58）；单击对话框中的按钮，完成基准面1的创建。

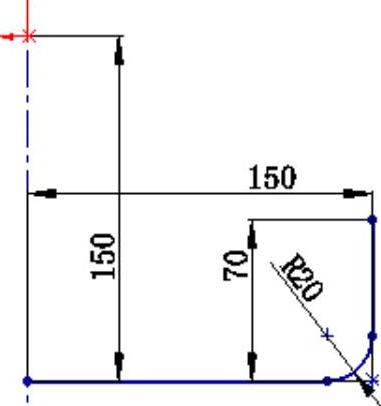

图29.57 草图1

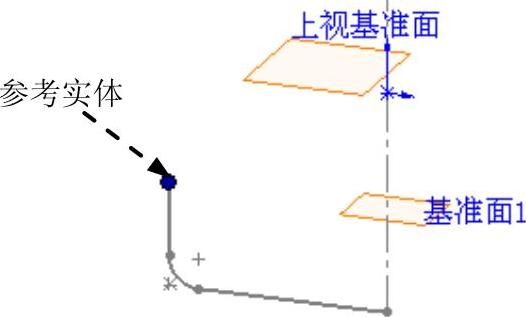

图29.58 基准面1

Step4.创建图29.59所示的草图2。选择下拉菜单命令，选取基准面1为草图基准面，在草绘环境中绘制图29.59所示的草图2，选择下拉菜单命令，完成草图2的创建。

Step5.创建图29.60所示的零件特征——扫描1。选择下拉菜单命令；选取草图2为扫描的轮廓；选取草图1为扫描的路径；单击对话框中的按钮，完成扫描1的创建。

图29.59 草图2

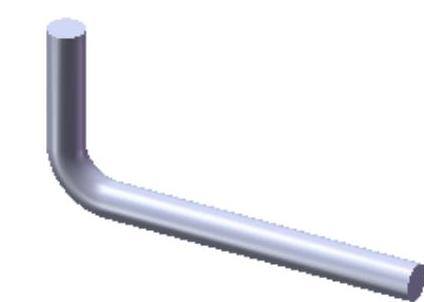

图29.60 扫描1

Step6.创建图29.61所示的零件特征——切除-旋转1。选择下拉菜单命令；选取前视基准面为草图基准面，绘制图29.62所示的横断面草图（包括旋转中心线），选择下拉菜单命令，退出草绘环境；采用草图中绘制的中心线为旋转轴线；在“切除-旋转”对话框区域的下拉列表中选择选项，在区域的文本框中输入数值360.0；单击对话框中的按钮，完成切除-旋转1的创建。

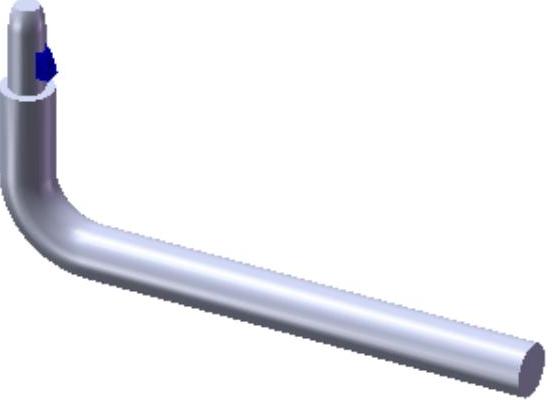

图29.61 切除-旋转1(www.daowen.com)

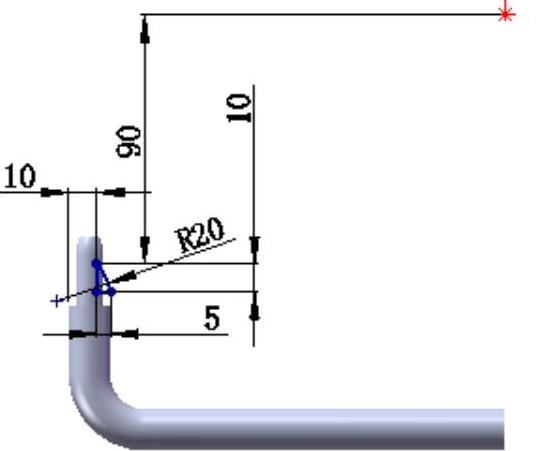

图29.62 横断面草图

Step7.创建图29.63所示的零件特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图29.64所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；采用系统默认的拉伸深度方向，在对话框区域的下拉列表中选择选项，输入深度值5.0；单击按钮，完成凸台-拉伸1的创建。

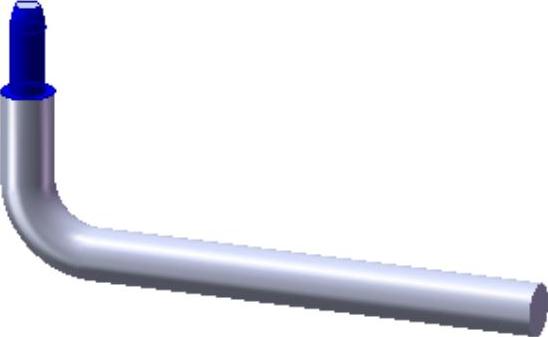

图29.63 凸台-拉伸1

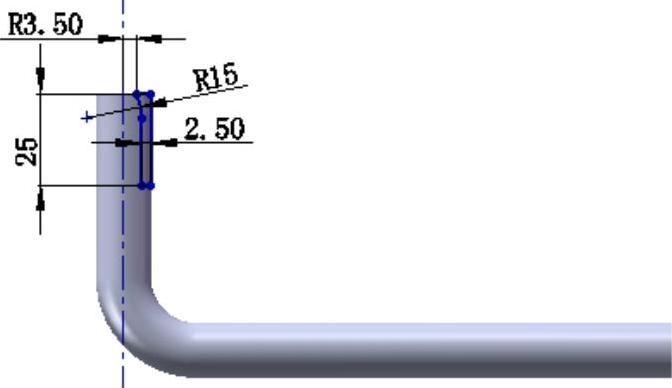

图29.64 横断面草图

Step8.创建图29.65b所示的圆角1。选择下拉菜单命令；采用系统默认的圆角类型；选择图29.65a所示的边线为要倒圆角的对象；在“圆角”对话框中输入圆角半径值0.5；单击按钮，完成圆角1的创建。

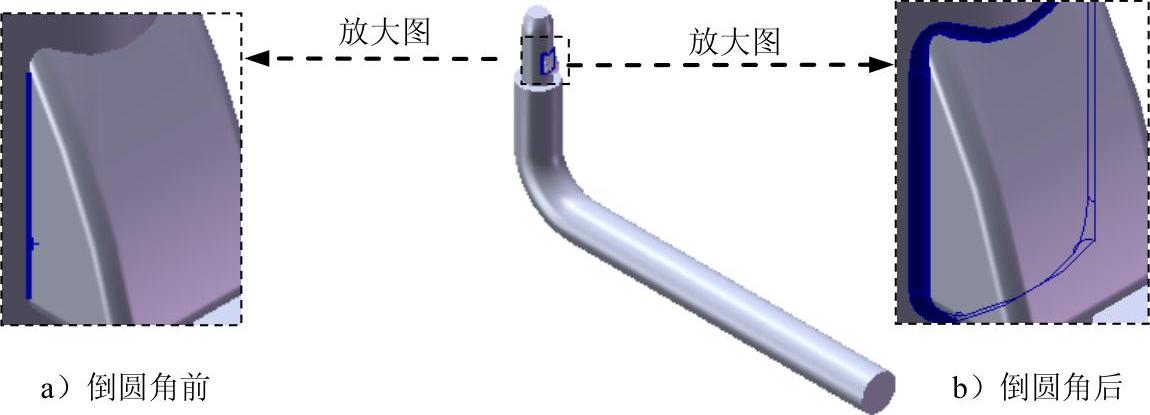

图29.65 圆角1

Step9.创建图29.66b所示的圆角2。选择下拉菜单命令，采用系统默认的圆角类型，选择图29.66a所示的边线为要倒圆角的对象，在“圆角”对话框中输入圆角半径值0.5；单击按钮，完成圆角2的创建。

图29.66 圆角2

Step10.创建图29.67b所示的镜像1。选择下拉菜单命令；选取右视基准面为镜像基准面；在设计树中选择扫描1、切除-旋转1、凸台-拉伸1、圆角1和圆角2为要镜像的对象；单击对话框中的按钮，完成镜像1的创建。

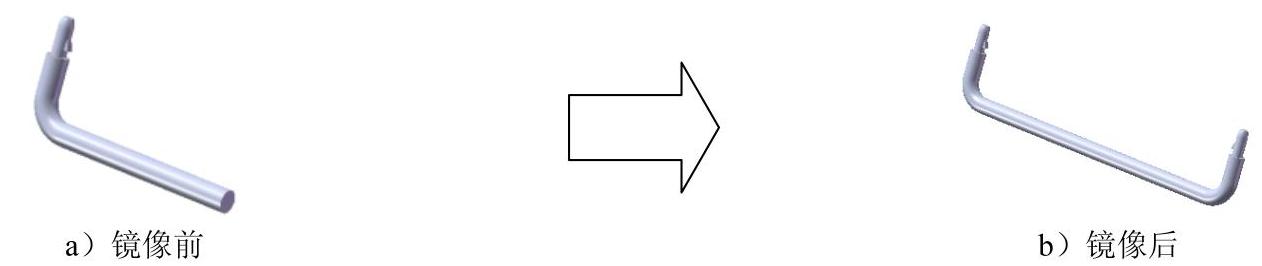

图29.67 镜像1

Step11.至此，衣架杆零件模型创建完毕。选择下拉菜单命令，命名为rack_down，即可保存零件模型。
