本节介绍衣架主体的设计过程，运用了“曲面-放样”“镜像”“加厚”等命令，其中曲面-放样特征是要掌握的重点，此外应注意放样轮廓的选择顺序（由于创建模型使用了大量的样条曲线，创建的最终模型会有所不同）。该零件实体模型及相应的设计树如图29.22所示。

图29.22 零件模型和设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

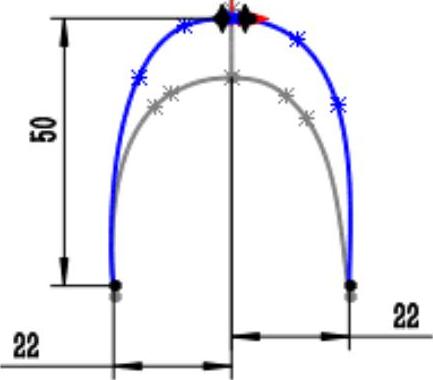

Step2.创建图29.23所示的草图1。选择下拉菜单命令；选取前视基准面为草图基准面；选择下拉菜单命令，绘制图29.23所示的草图1；选择下拉菜单命令，完成草图1的创建。

Step3.创建图29.24所示的草图2。选择下拉菜单命令，选取右视基准面为草图基准面，绘制图29.24所示的草图2。

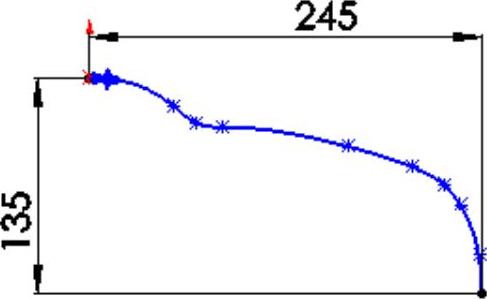

图29.23 草图1

图29.24 草图2

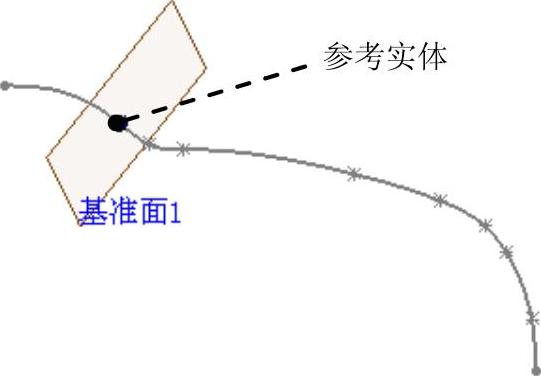

Step4.创建图29.25所示的基准面1。选择下拉菜单命令，系统弹出“基准面”对话框；选取草图1和草图1上的点为基准面的参考实体（图29.25）；单击对话框中的按钮，完成基准面1的创建。

Step5.创建图29.26所示的草图3。选择下拉菜单命令，选取基准面1为草图基准面，绘制图29.26所示的草图3。

图29.25 基准面1

图29.26 草图3

Step6.创建图29.27所示的基准面2。选择下拉菜单命令；选取草图1和草图1上的点为基准面的参考实体（图29.27），单击对话框中的按钮，完成基准面2的创建。

Step7.创建图29.28所示的草图4。选择下拉菜单命令，选取基准面2为草图基准面，绘制图29.28所示的草图4。

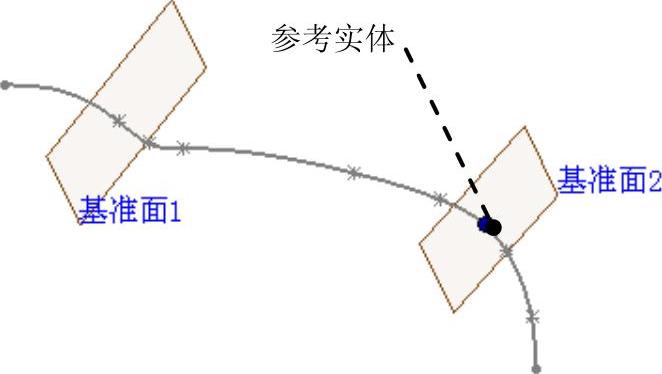

图29.27 基准面2

图29.28 草图4

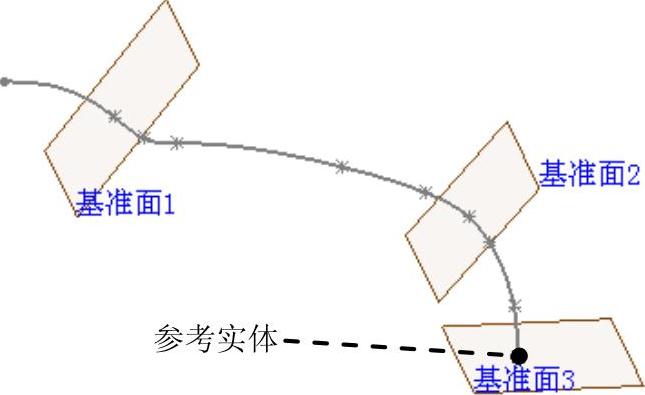

Step8.创建图29.29所示的基准面3。选择下拉菜单命令；选取草图1和草图1上的点为基准面的参考实体（图29.29），单击对话框中的按钮，完成基准面3的创建。

图29.29 基准面3

Step9.创建图29.30所示的草图5。选择下拉菜单命令，选取基准面3为草图基准面，绘制图29.30所示的草图5。

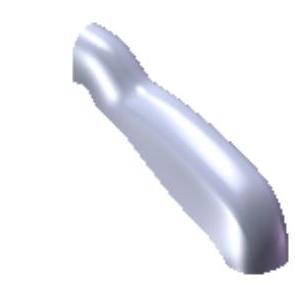

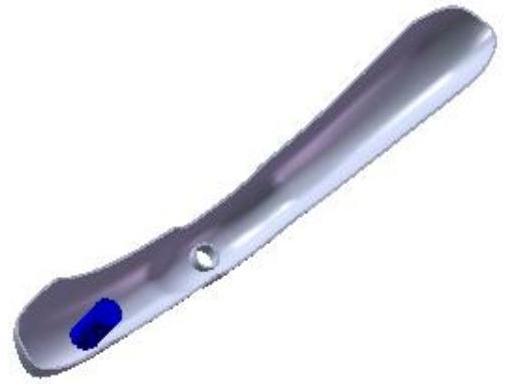

Step10.创建图29.31所示的曲面-放样1。选择下拉菜单命令，系统弹出“曲面-放样”对话框；选取草图2、草图3、草图4和草图5为曲面-放样1的轮廓；在“曲面-放样”对话框区域的下拉列表中选择选项；在“曲面-放样”对话框区域的下拉列表中选择选项，然后选取草图1为放样引导线；单击对话框中的按钮，完成曲面-放样1的创建。

图29.30 草图5

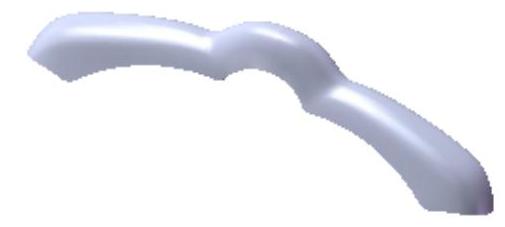

图29.31 曲面-放样1

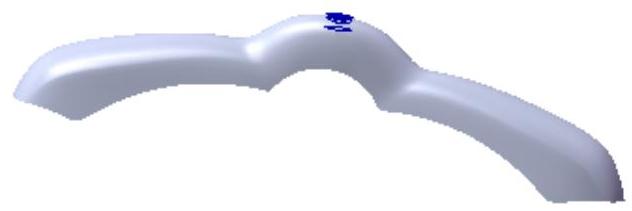

Step11.创建图29.32b所示的镜像1。选择下拉菜单命令；选取右视基准面为镜像基准面；选取曲面-放样1为镜像的实体，在对话框区域中选中复选框；单击对话框中的按钮，完成镜像1的创建。

图29.32 镜像1

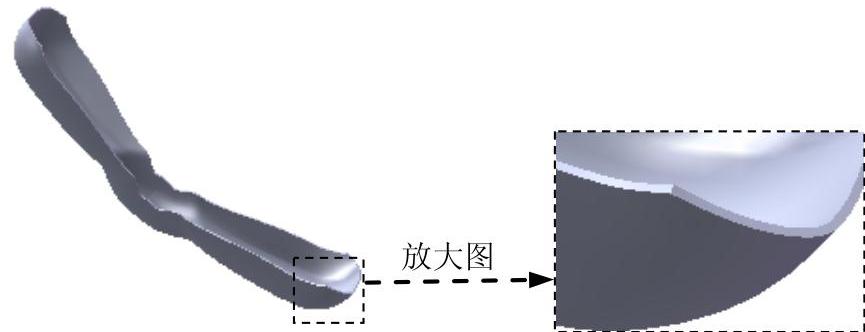

Step12.创建图29.33所示的加厚1。选择下拉菜单命令，系统弹出“加厚”对话框；选取镜像1为要加厚的曲面；在“加厚”对话框的区域中单击按钮；在“加厚”对话框区域后的文本框中输入数值2.0；单击按钮，完成加厚1的创建。

图29.33 加厚1

Step13.创建图29.34所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取前视基准面作为草图基准面，在草绘环境中绘制图29.35所示的横断面草图（在绘制草图时要注意标注尺寸的顺序，可以从视频文件中查看），选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向，在“切除-拉伸”对话框和区域的下拉列表中均选择选项；单击对话框中的按钮，完成切除-拉伸1的创建。

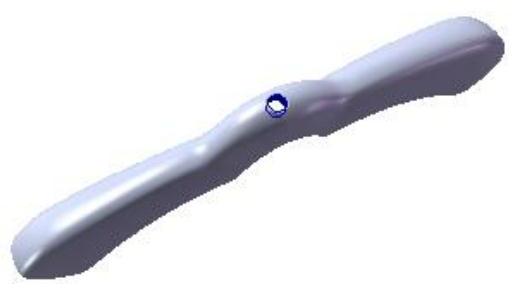

图29.34 切除-拉伸1

图29.35 横断面草图

Step14.创建图29.36所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取上视基准面为草图基准面，在草绘环境中绘制图29.37所示的横断面草图，选择下拉菜单命令，退出草绘环境；单击按钮改变深度方向，在对话框区域的下拉列表中选择选项，输入深度值10.0；单击按钮，完成凸台-拉伸1的创建。

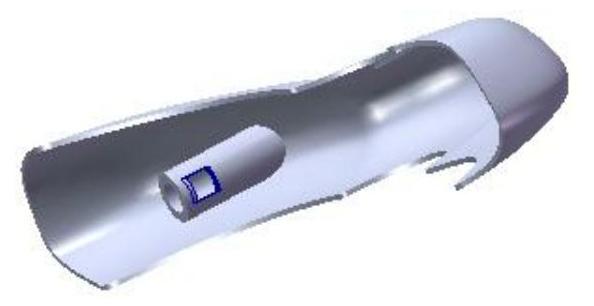

图29.36 凸台-拉伸1

图29.37 横断面草图

Step15.创建图29.38所示的零件特征——切除-拉伸2。选择下拉菜单命令；选取上视基准面为草图基准面，绘制图29.39所示的横断面草图，在对话框区域的下拉列表中选择选项，单击对话框中的按钮，完成切除-拉伸2的创建。

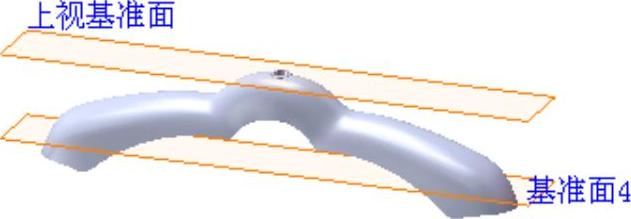

Step16.创建图29.40所示的基准面4。选择下拉菜单命令，系统弹出“基准面”对话框，选取上视基准面为参考实体，在后的文本框中输入数值85.00，并选中复选框，单击对话框中的按钮，完成基准面4的创建。

(www.daowen.com)

图29.38 切除-拉伸2

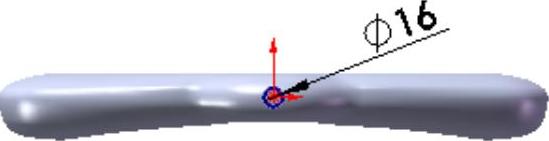

图29.39 横断面草图

图29.40 基准面4

Step17.创建图29.41所示的零件特征——凸台-拉伸2。选择下拉菜单命令；选取基准面4为草图基准面，在草绘环境中绘制图29.42所示的横断面草图；在区域的下拉列表中选择选项，采用系统默认的深度方向；单击按钮，完成凸台-拉伸2的创建。

图29.41 凸台-拉伸2

图29.42 横断面草图

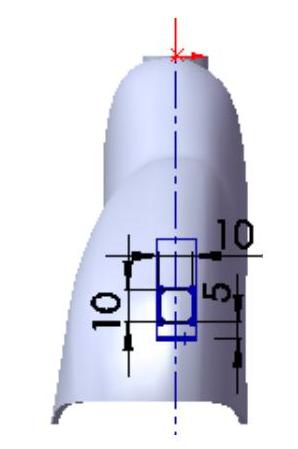

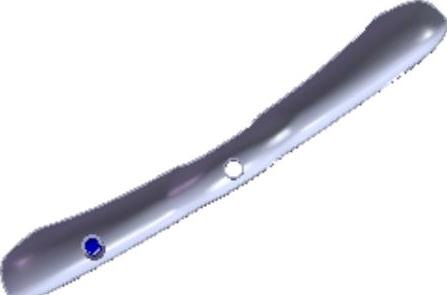

Step18.创建图29.43所示的零件特征——切除-拉伸3。选择下拉菜单命令，选取基准面4为草图基准面，在草绘环境中绘制图29.44所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建，在“切除-拉伸”对话框区域的下拉列表中选择选项，并单击按钮，输入深度值30.00，单击对话框中的按钮，完成切除-拉伸3的创建。

图29.43 切除-拉伸3

图29.44 横断面草图

Step19.创建图29.45所示的基准面5。选择下拉菜单命令，系统弹出“基准面”对话框（注：具体参数和操作参见随书光盘）。

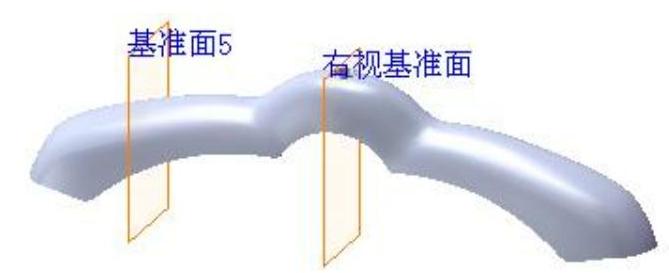

图29.45 基准面5

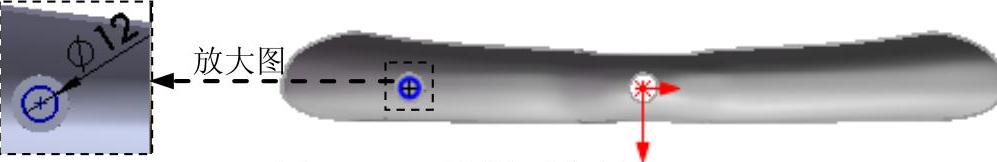

Step20.创建图29.46所示的零件特征——切除-拉伸4。选择下拉菜单命令，选取基准面5为草图基准面，在草绘环境中绘制图29.47所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建，在“切除-拉伸”对话框区域的下拉列表中选择选项，并单击按钮，输入深度值12.00，单击对话框中的按钮，完成切除-拉伸4的创建。

图29.46 切除-拉伸4

图29.47 横断面草图

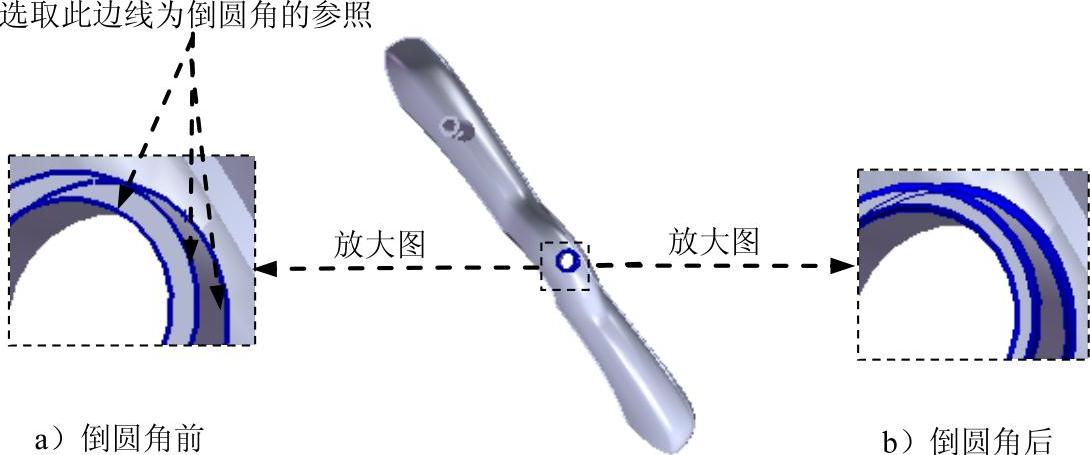

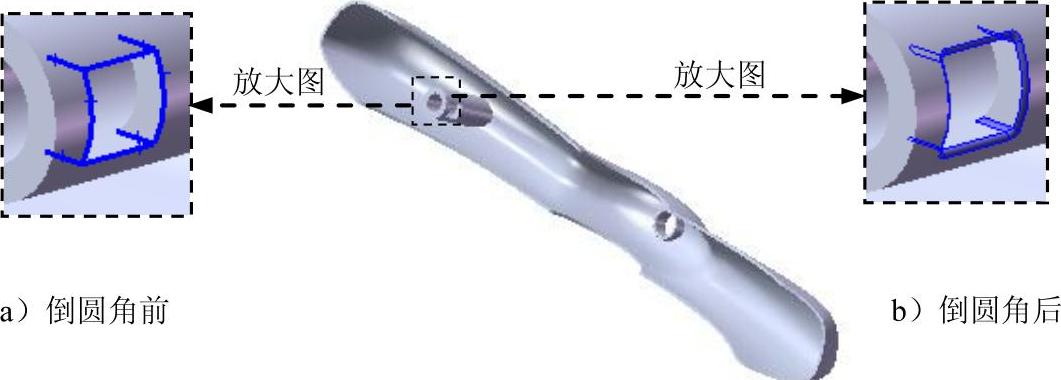

Step21.创建图29.48b所示的圆角1。选择下拉菜单命令；采用系统默认的圆角类型；选择图29.48a所示的边线为要倒圆角的对象；在“圆角”对话框中输入圆角半径值0.5；单击按钮，完成圆角1的创建。

Step22.创建图29.49b所示的圆角2。选择下拉菜单命令，采用系统默认的圆角类型，选择图29.49a所示的两条边线为要倒圆角的对象，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角2的创建。

图29.48 圆角1

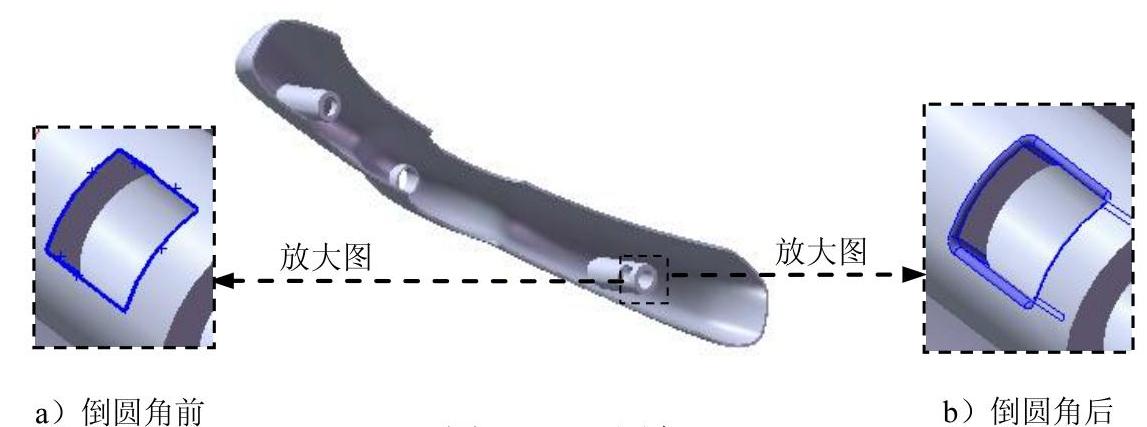

Step23.创建图29.50b所示的圆角3。选择下拉菜单命令，采用系统默认的圆角类型，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角3的创建。

图29.49 圆角2

图29.50 圆角3

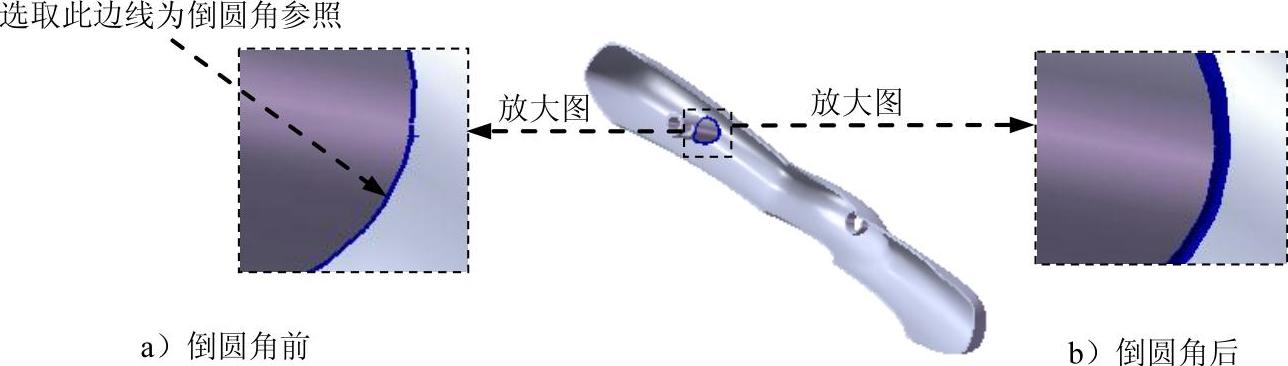

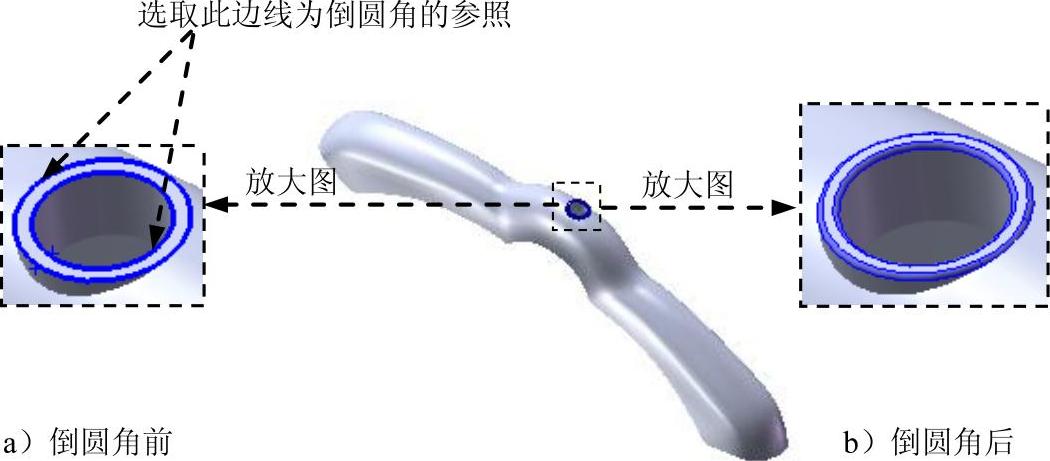

Step24.创建图29.51b所示的圆角4。选择下拉菜单命令，采用系统默认的圆角类型，选择图29.51a所示的边线为要倒圆角的对象，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角4的创建。

图29.51 圆角4

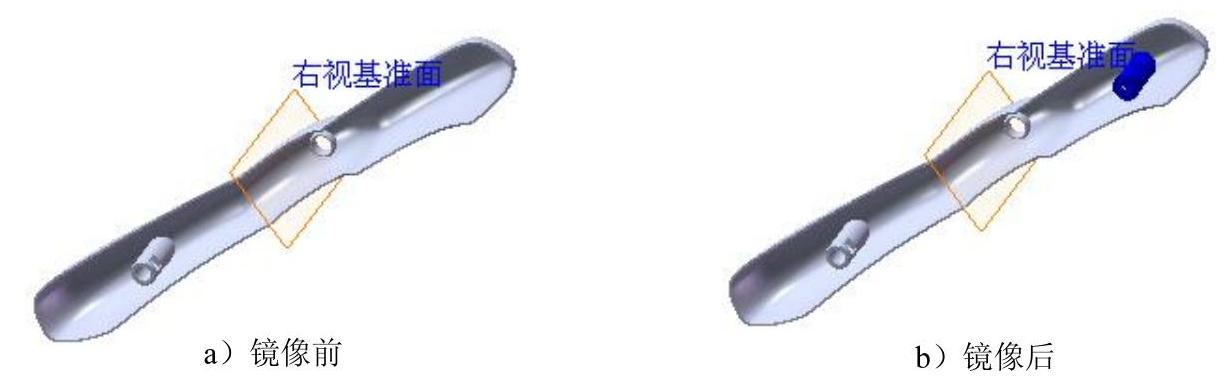

Step25.创建图29.52b所示的镜像2。选择下拉菜单命令，选取右视基准面为镜像基准面，在设计树中选择凸台-拉伸2、切除-拉伸3和切除-拉伸4作为镜像2的对象，单击对话框中的按钮，完成镜像2的创建。

图29.52 镜像2

Step26.创建图29.53b所示的圆角5。选择下拉菜单命令，采用系统默认的圆角类型，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角5的创建。

图29.53 圆角5

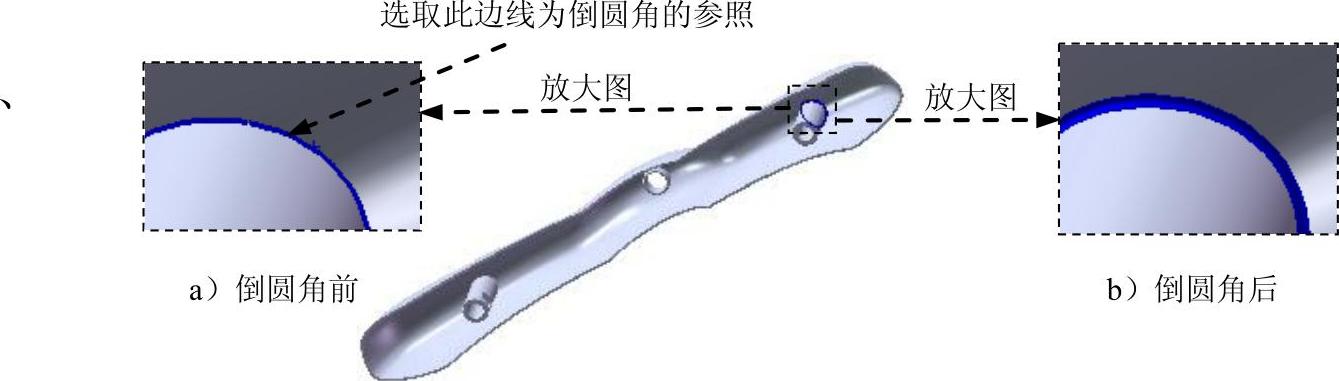

Step27.创建图29.54b所示的圆角6。选择下拉菜单命令，采用系统默认的圆角类型，选择图29.54a所示的边线为要倒圆角的对象，在“圆角”对话框中输入圆角半径值0.5，单击按钮，完成圆角6的创建。

图29.54 圆角6

Step28.创建图29.55b所示的圆角7。选择下拉菜单命令，采用系统默认的圆角类型，选择切除-拉伸1的面为要倒圆角的对象，在“圆角”对话框中输入圆角半径值1.0，单击按钮，完成圆角7的创建。

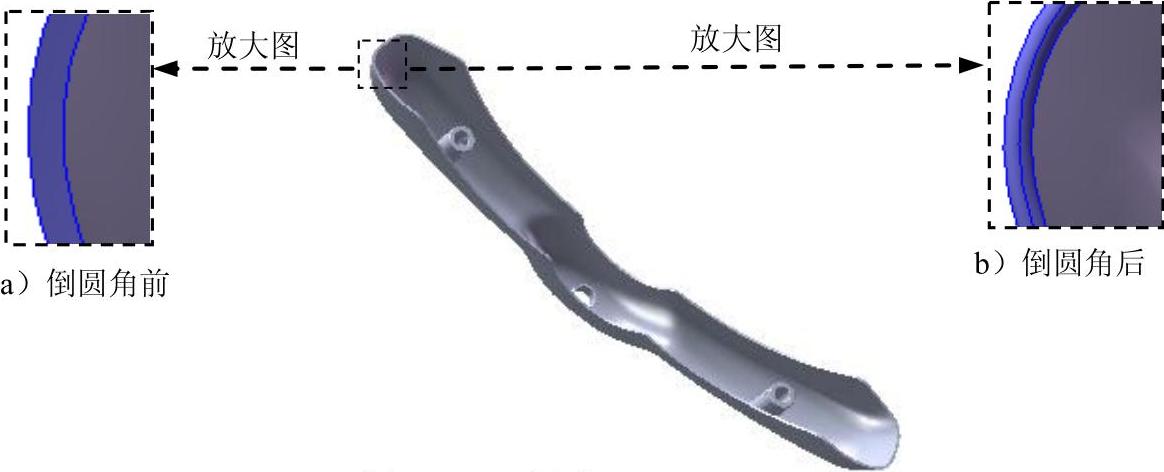

图29.55 圆角7

Step29.至此，衣架主体零件模型创建完毕。选择下拉菜单命令，将模型命名为rack_main，即可保存零件模型。
