如何创建旋转薄壁垫片特征?

本节介绍垫片的设计过程,运用了“旋转-薄壁”和“阵列”等命令,在创建阵列(线性)特征时应注意方向的选择,零件实体模型及相应的设计树如图29.16所示。

Step1.新建模型文件。选择下拉菜单978-7-111-53552-2-Chapter29-96.jpg978-7-111-53552-2-Chapter29-97.jpg978-7-111-53552-2-Chapter29-98.jpg命令,在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块,单击978-7-111-53552-2-Chapter29-99.jpg按钮,进入建模环境

Step2.创建图29.17所示的零件基础特征——旋转-薄壁1。选择下拉菜单978-7-111-53552-2-Chapter29-100.jpg978-7-111-53552-2-Chapter29-101.jpg978-7-111-53552-2-Chapter29-102.jpg978-7-111-53552-2-Chapter29-103.jpg978-7-111-53552-2-Chapter29-104.jpg命令;选取前视基准面为草图基准面,在草绘环境中绘制图29.18所示的横断面草图;采用草图中绘制的中心线为旋转轴线;在“旋转”对话框978-7-111-53552-2-Chapter29-105.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter29-106.jpg选项,采用系统默认的旋转方向,在978-7-111-53552-2-Chapter29-107.jpg区域的978-7-111-53552-2-Chapter29-108.jpg文本框中输入数值360.0,选中978-7-111-53552-2-Chapter29-109.jpg复选框,采用系统默认的薄壁类型,在978-7-111-53552-2-Chapter29-110.jpg文本框中输入数值0.1;单击对话框中的978-7-111-53552-2-Chapter29-111.jpg按钮,完成旋转-薄壁1的创建。

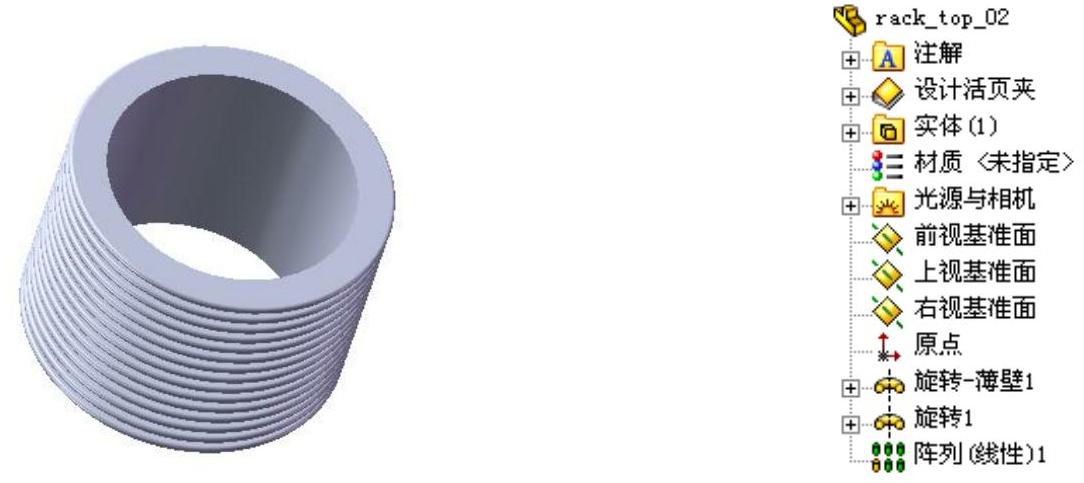

图29.16 零件模型和设计树

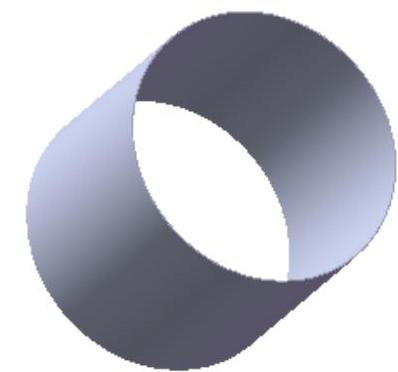

图29.17 旋转-薄壁1

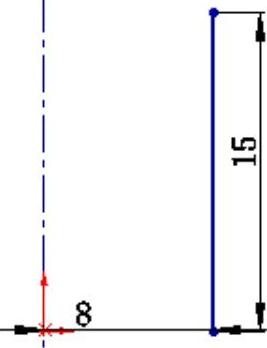

图29.18 横断面草图

Step3.创建图29.19所示的旋转1。选择下拉菜单978-7-111-53552-2-Chapter29-115.jpg978-7-111-53552-2-Chapter29-116.jpg978-7-111-53552-2-Chapter29-117.jpg978-7-111-53552-2-Chapter29-118.jpg978-7-111-53552-2-Chapter29-119.jpg命令;选取前视基准面为草图基准面,在草绘环境中绘制图29.20所示的草图2;采用草图中绘制的中心线为旋转轴线;在“旋转”对话框978-7-111-53552-2-Chapter29-120.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter29-121.jpg选项,采用系统默认的旋转方向,在978-7-111-53552-2-Chapter29-122.jpg区域的978-7-111-53552-2-Chapter29-123.jpg文本框中输入数值360.0;单击对话框中的978-7-111-53552-2-Chapter29-124.jpg按钮,完成旋转1的创建。(www.daowen.com)


图29.19 旋转1

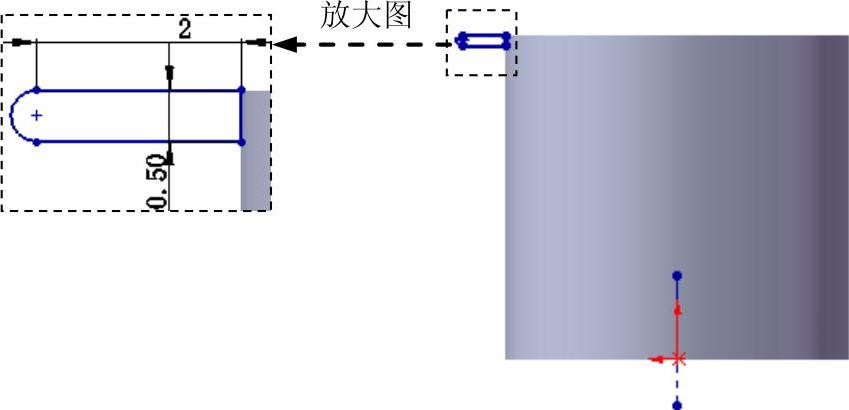

图29.20 草图2

Step4.创建图29.21所示的阵列(线性)1。选择下拉菜单978-7-111-53552-2-Chapter29-127.jpg978-7-111-53552-2-Chapter29-128.jpg978-7-111-53552-2-Chapter29-129.jpg978-7-111-53552-2-Chapter29-130.jpg978-7-111-53552-2-Chapter29-131.jpg命令,系统弹出“线性阵列”对话框;选取旋转1为阵列的源特征;选取草图2的尺寸0.5为方向1的参考边线,在978-7-111-53552-2-Chapter29-132.jpg区域的978-7-111-53552-2-Chapter29-133.jpg文本框中输入间距值1.0,在978-7-111-53552-2-Chapter29-134.jpg文本框中输入实例数15;单击对话框中的978-7-111-53552-2-Chapter29-135.jpg按钮,完成阵列(线性)1的创建。

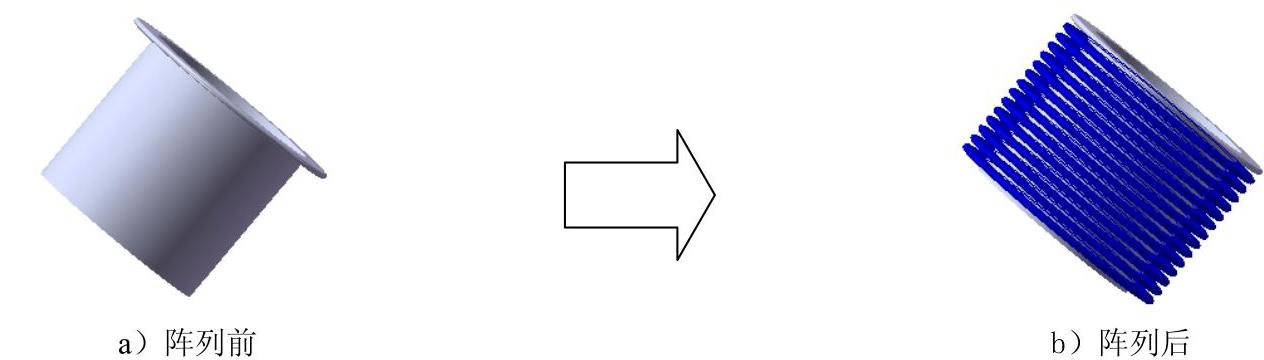

图29.21 阵列(线性)1

Step5.至此,垫片01零件模型创建完毕。选择下拉菜单978-7-111-53552-2-Chapter29-137.jpg978-7-111-53552-2-Chapter29-138.jpg978-7-111-53552-2-Chapter29-139.jpg命令,将模型命名为rack_top_02,即可保存零件模型。
