挂钩零件模型的设计与创建

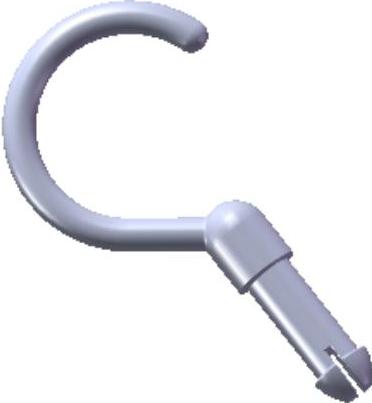

挂钩零件实体模型如图29.1所示。


图29.1 挂钩零件模型

Step1.新建模型文件。选择下拉菜单978-7-111-53552-2-Chapter29-2.jpg978-7-111-53552-2-Chapter29-3.jpg978-7-111-53552-2-Chapter29-4.jpg命令,在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块,单击978-7-111-53552-2-Chapter29-5.jpg按钮,进入建模环境

Step2.创建图29.2所示的零件基础特征——旋转1。选择下拉菜单978-7-111-53552-2-Chapter29-6.jpg978-7-111-53552-2-Chapter29-7.jpg978-7-111-53552-2-Chapter29-8.jpg978-7-111-53552-2-Chapter29-9.jpg978-7-111-53552-2-Chapter29-10.jpg命令;选取前视基准面为草图基准面,在草绘环境中绘制图29.3所示的草图1;采用草图中绘制的中心线为旋转轴线;在“旋转”对话框978-7-111-53552-2-Chapter29-11.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter29-12.jpg选项,采用系统默认的旋转方向,在978-7-111-53552-2-Chapter29-13.jpg区域的978-7-111-53552-2-Chapter29-14.jpg文本框中输入数值360.0;单击对话框中的978-7-111-53552-2-Chapter29-15.jpg按钮,完成旋转1的创建。

Step3.创建图29.4所示的零件特征——切除-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter29-16.jpg978-7-111-53552-2-Chapter29-17.jpg978-7-111-53552-2-Chapter29-18.jpg978-7-111-53552-2-Chapter29-19.jpg978-7-111-53552-2-Chapter29-20.jpg命令;选取图29.5所示的模型表面为草图基准面,在草绘环境中绘制图29.6所示的草图2;采用系统默认的切除方向,在“切除-拉伸”对话框978-7-111-53552-2-Chapter29-21.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter29-22.jpg选项,在978-7-111-53552-2-Chapter29-23.jpg文本框中输入深度值15.0;单击对话框中的978-7-111-53552-2-Chapter29-24.jpg按钮,完成切除-拉伸1的创建。


图29.2 旋转1


图29.3 草图1


图29.4 切除-拉伸1

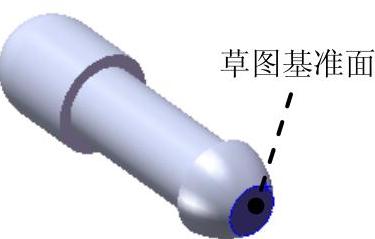

图29.5 草图基准面

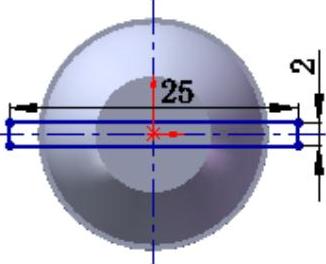

图29.6 草图2

Step4.创建图29.7所示的草图3。选择下拉菜单978-7-111-53552-2-Chapter29-30.jpg978-7-111-53552-2-Chapter29-31.jpg978-7-111-53552-2-Chapter29-32.jpg命令;选取右视基准面为草图基准面;在草绘环境中绘制图29.7所示的草图;选择下拉菜单978-7-111-53552-2-Chapter29-33.jpg978-7-111-53552-2-Chapter29-34.jpg978-7-111-53552-2-Chapter29-35.jpg命令,完成草图3的创建。

Step5.创建图29.8所示的基准面1。选择下拉菜单978-7-111-53552-2-Chapter29-36.jpg978-7-111-53552-2-Chapter29-37.jpg978-7-111-53552-2-Chapter29-38.jpg978-7-111-53552-2-Chapter29-39.jpg978-7-111-53552-2-Chapter29-40.jpg命令,系统弹出“基准面”对话框;选取草图3和草图3上的点为基准面的参考实体;单击对话框中的978-7-111-53552-2-Chapter29-41.jpg按钮,完成基准面1的创建。

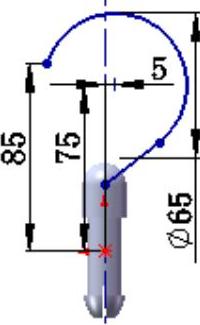

图29.7 草图3

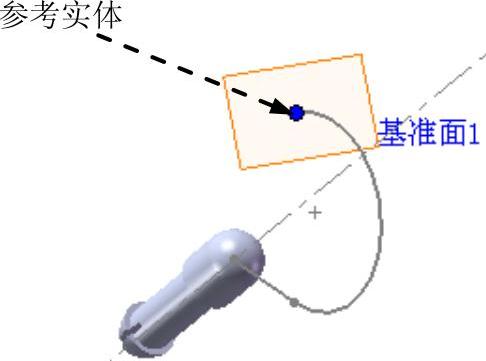

图29.8 基准面1

Step6.创建图29.9所示的草图4。选择下拉菜单978-7-111-53552-2-Chapter29-44.jpg978-7-111-53552-2-Chapter29-45.jpg978-7-111-53552-2-Chapter29-46.jpg命令,选取基准面1为草图基准面,在草绘环境中绘制图29.9所示的草图,选择下拉菜单978-7-111-53552-2-Chapter29-47.jpg978-7-111-53552-2-Chapter29-48.jpg978-7-111-53552-2-Chapter29-49.jpg命令,完成草图4的创建。(www.daowen.com)

Step7.创建图29.10所示的扫描1。选择下拉菜单978-7-111-53552-2-Chapter29-50.jpg978-7-111-53552-2-Chapter29-51.jpg978-7-111-53552-2-Chapter29-52.jpg978-7-111-53552-2-Chapter29-53.jpg978-7-111-53552-2-Chapter29-54.jpg命令;选取草图4为扫描的轮廓;选取草图3为扫描的路径;单击对话框中的978-7-111-53552-2-Chapter29-55.jpg按钮,完成扫描1的创建。

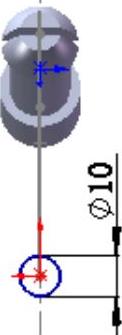

图29.9 草图4

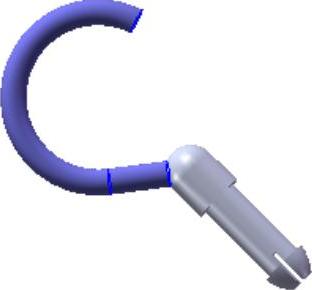

图29.10 扫描1

Step8.创建图29.11b所示的圆顶1。选择下拉菜单978-7-111-53552-2-Chapter29-58.jpg978-7-111-53552-2-Chapter29-59.jpg978-7-111-53552-2-Chapter29-60.jpg978-7-111-53552-2-Chapter29-61.jpg978-7-111-53552-2-Chapter29-62.jpg命令;采用系统默认的圆顶类型;选择图29.11a所示的模型表面为要圆顶的对象;在“圆顶”对话框中输入距离值5.0;单击978-7-111-53552-2-Chapter29-63.jpg按钮,完成圆顶1的创建。

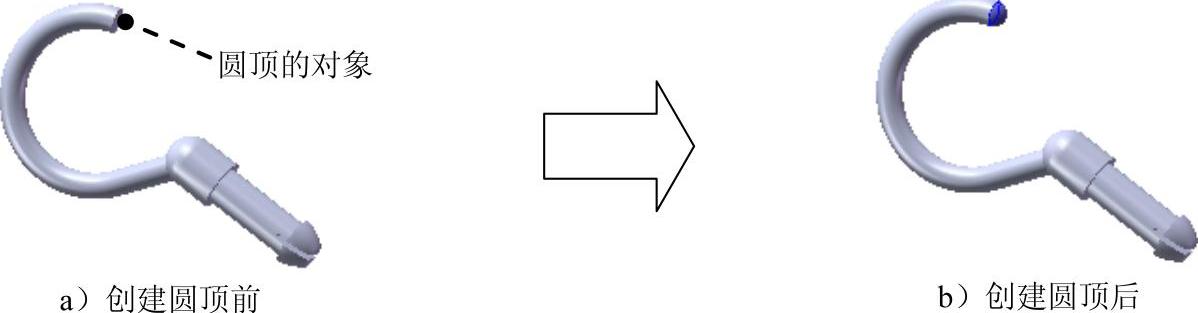

图29.11 圆顶1

Step9.创建图29.12b所示的圆角1。选择下拉菜单978-7-111-53552-2-Chapter29-65.jpg978-7-111-53552-2-Chapter29-66.jpg978-7-111-53552-2-Chapter29-67.jpg978-7-111-53552-2-Chapter29-68.jpg978-7-111-53552-2-Chapter29-69.jpg命令;采用系统默认的圆角类型;选择图29.12a所示的边线为要倒圆角的对象;在“圆角”对话框中输入圆角半径值2.0;单击978-7-111-53552-2-Chapter29-70.jpg按钮,完成圆角1的创建。


图29.12 圆角1

Step10.创建图29.13b所示的圆角2。选择下拉菜单978-7-111-53552-2-Chapter29-72.jpg978-7-111-53552-2-Chapter29-73.jpg978-7-111-53552-2-Chapter29-74.jpg978-7-111-53552-2-Chapter29-75.jpg978-7-111-53552-2-Chapter29-76.jpg命令,采用系统默认的圆角类型,选择图29.13a所示的边线为倒圆角对象,在“圆角”对话框中输入圆角半径值0.5;单击978-7-111-53552-2-Chapter29-77.jpg按钮,完成圆角2的创建。

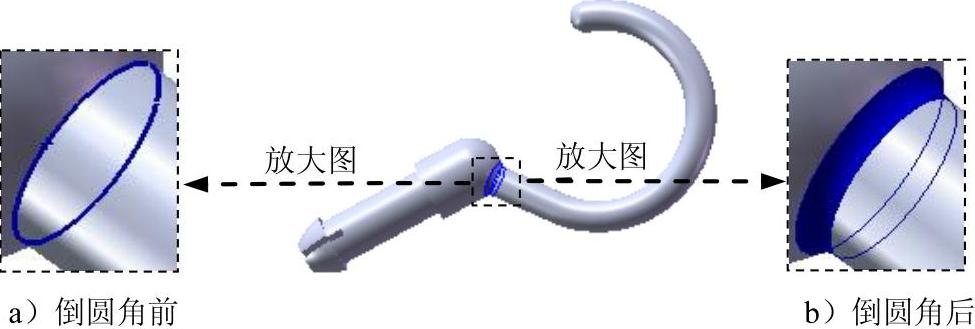

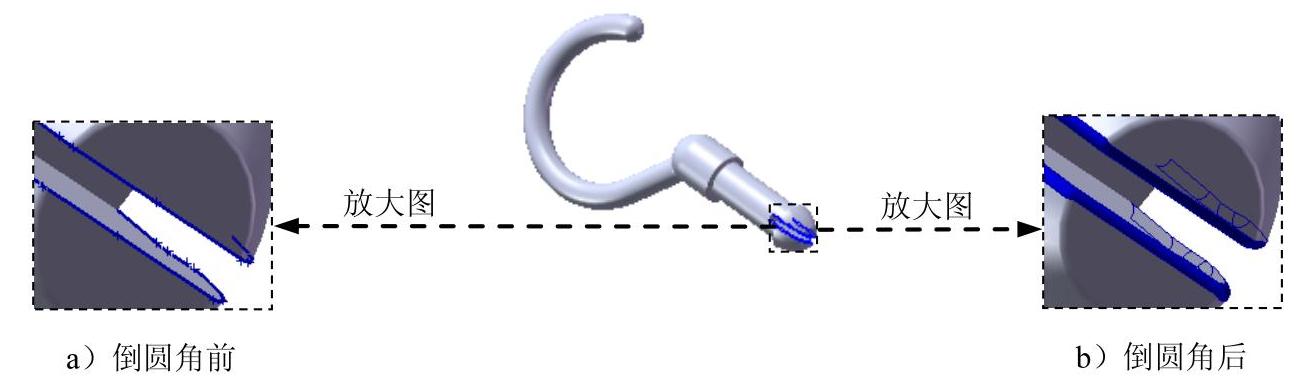

图29.13 圆角2

Step11.创建图29.14b所示的圆角3。选择下拉菜单978-7-111-53552-2-Chapter29-79.jpg978-7-111-53552-2-Chapter29-80.jpg978-7-111-53552-2-Chapter29-81.jpg978-7-111-53552-2-Chapter29-82.jpg978-7-111-53552-2-Chapter29-83.jpg命令,采用系统默认的圆角类型,选择图29.14a所示的边线为倒圆角对象,在“圆角”对话框中输入圆角半径值0.5;单击978-7-111-53552-2-Chapter29-84.jpg按钮,完成圆角3的创建。

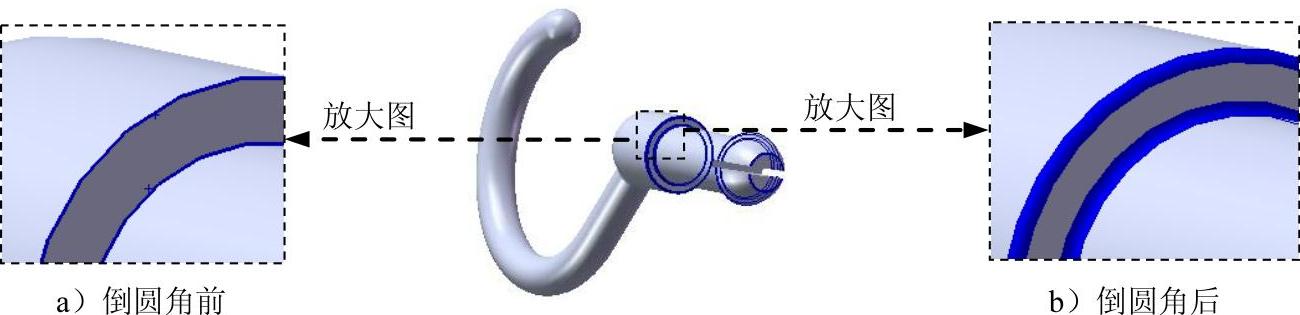

图29.14 圆角3

Step12.创建图29.15b所示的圆角4。选择下拉菜单978-7-111-53552-2-Chapter29-86.jpg978-7-111-53552-2-Chapter29-87.jpg978-7-111-53552-2-Chapter29-88.jpg978-7-111-53552-2-Chapter29-89.jpg978-7-111-53552-2-Chapter29-90.jpg命令,采用系统默认的圆角类型,选择图29.15a所示的边线为倒圆角对象,在“圆角”对话框中输入圆角半径值0.5;单击978-7-111-53552-2-Chapter29-91.jpg按钮,完成圆角4的创建。

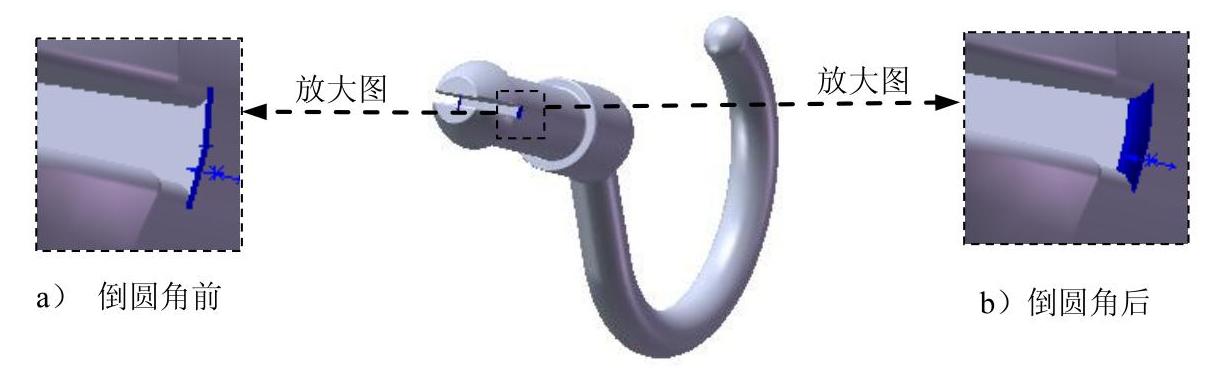

图29.15 圆角4

Step13.至此,挂钩零件模型创建完毕。选择下拉菜单978-7-111-53552-2-Chapter29-93.jpg978-7-111-53552-2-Chapter29-94.jpg978-7-111-53552-2-Chapter29-95.jpg命令,将模型命名为rack_top_01,即可保存零件模型。
