Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“装配体”模块，单击按钮，进入装配环境。

Step2.插入图28.108所示的底座零件模型。进入装配环境后，系统会自动弹出“开始装配体”对话框，单击“开始装配体”对话框中的按钮，在弹出的“打开”对话框中选取D：\sw16.7\work\ch28\base.SLDPRT，单击按钮；单击对话框中的按钮，将零件固定在原点位置。

Step3.插入图28.109所示的散热片并定位。

（1）引入零件。选择下拉菜单命令，系统弹出“插入零部件”对话框，单击“插入零部件”对话框中的按钮，在弹出的“打开”对话框中选取D：\swl6.7\work\ch28\tadiator_piece.SLDPRT，单击按钮，将零件放置到图28.109所示的位置。

图28.108 插入底座

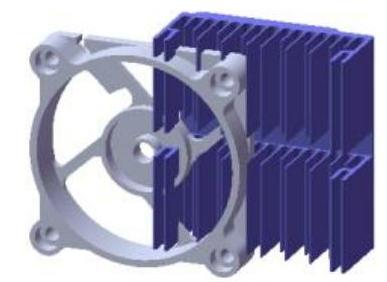

图28.109 插入散热片

（2）创建配合使零件完全定位。选择下拉菜单命令，系统弹出“配合”对话框，单击“配合”对话框中的按钮，选取图28.110所示的两个面为平行面，如果方向不与图28.110相同可单击快捷工具条中的按钮调整方向。单击快捷工具条中的按钮，单击“配合”对话框中的按钮，选取图28.111所示的两个相切面，如果方向不与图28.111相同可单击快捷工具条中的按钮调整方向。单击快捷工具条中的按钮，单击“配合”对话框中的按钮，选取图28.112所示的两个面为重合面，单击快捷工具条中的按钮。单击“配合”对话框中的按钮，选取底座的右视基准面和散热片的右视基准面为重合面，如图28.113所示，单击快捷工具条中的按钮。

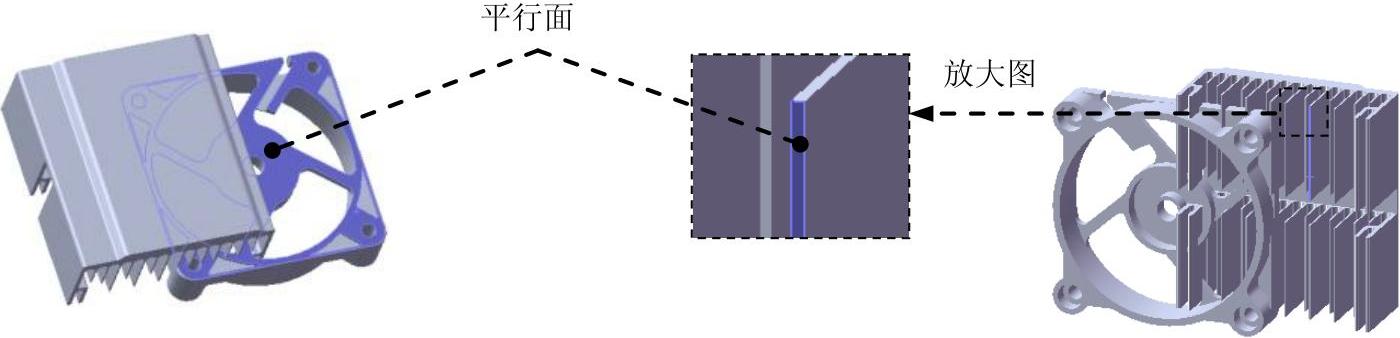

图28.110 行面

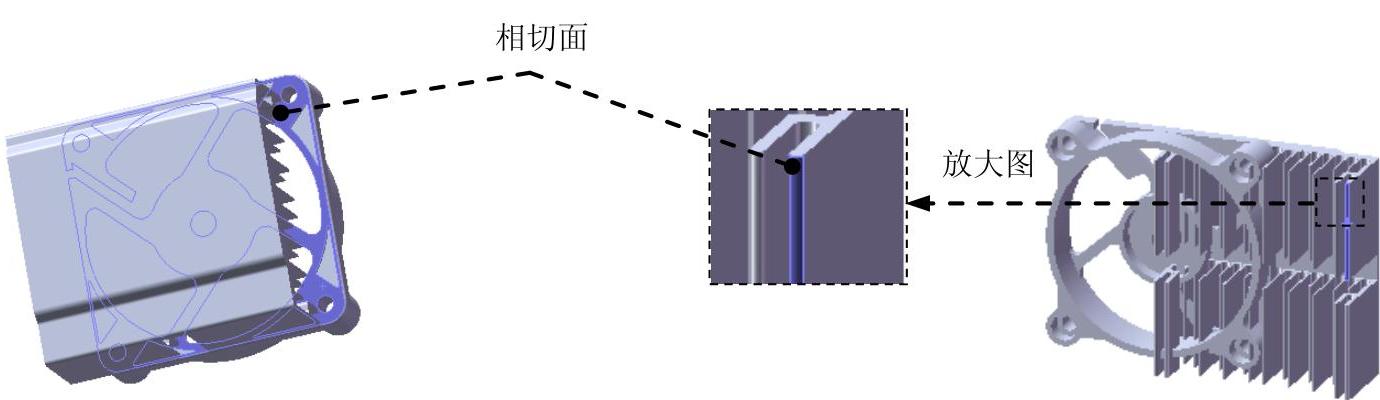

图28.111 相切面

Step4.插入图28.114所示的风扇并定位。选择下拉菜单命令，系统弹出“插入零部件”对话框；单击“插入零部件”对话框中的按钮，在弹出的“打开”对话框中选取D：\sw16.7\work\ch28\fan.SLDPRT，单击按钮；选择下拉菜单命令，系统弹出“配合”对话框；单击“配合”对话框中的按钮，选取图28.115所示的两个面为重合面，单击快捷工具条中的按钮；单击“配合”对话框中的按钮，选取图28.116所示的两圆弧面为同轴心面，单击快捷工具条中的按钮；单击“配合”对话框中的按钮，选取图28.117所示的两个零件模型的上视基准面为重合面，单击快捷工具条中的按钮。(www.daowen.com)

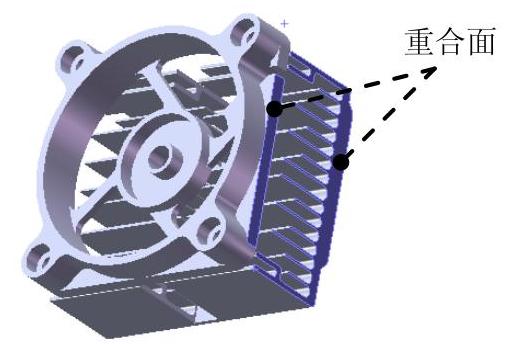

图28.112 重合面

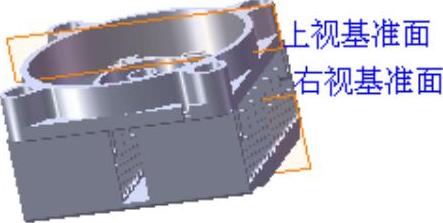

图28.113 重合面

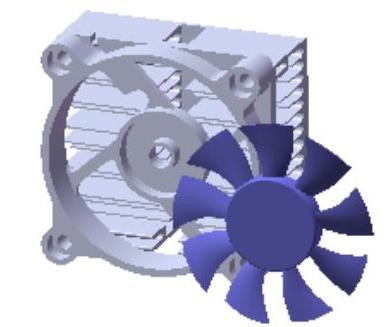

图28.114 插入风扇

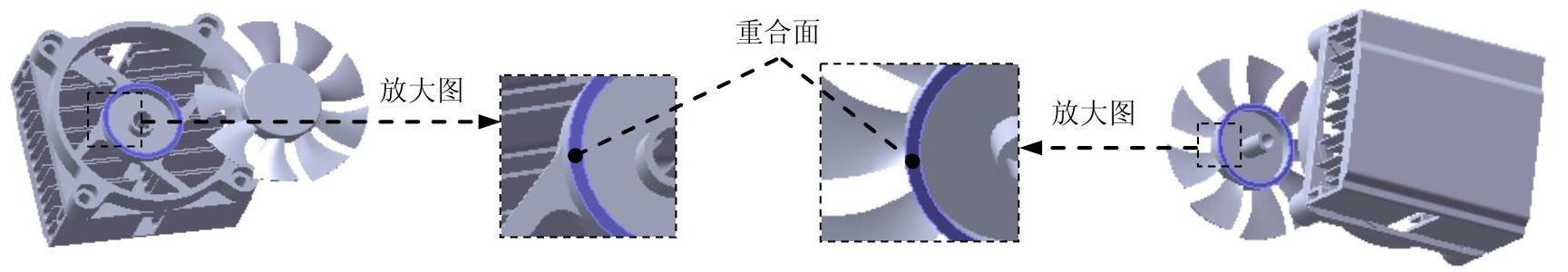

图28.115 重合面

图28.116 同轴心

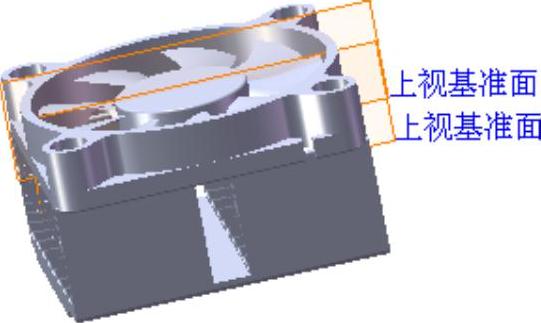

图28.117 重合面

Step5.至此，零件模型创建完毕。选择下拉菜单命令，将模型命名为cpu，即可保存装配模型。
