CPU散热片设计及模型制作步骤详解

CPU散热片零件模型及设计树如图28.79所示。

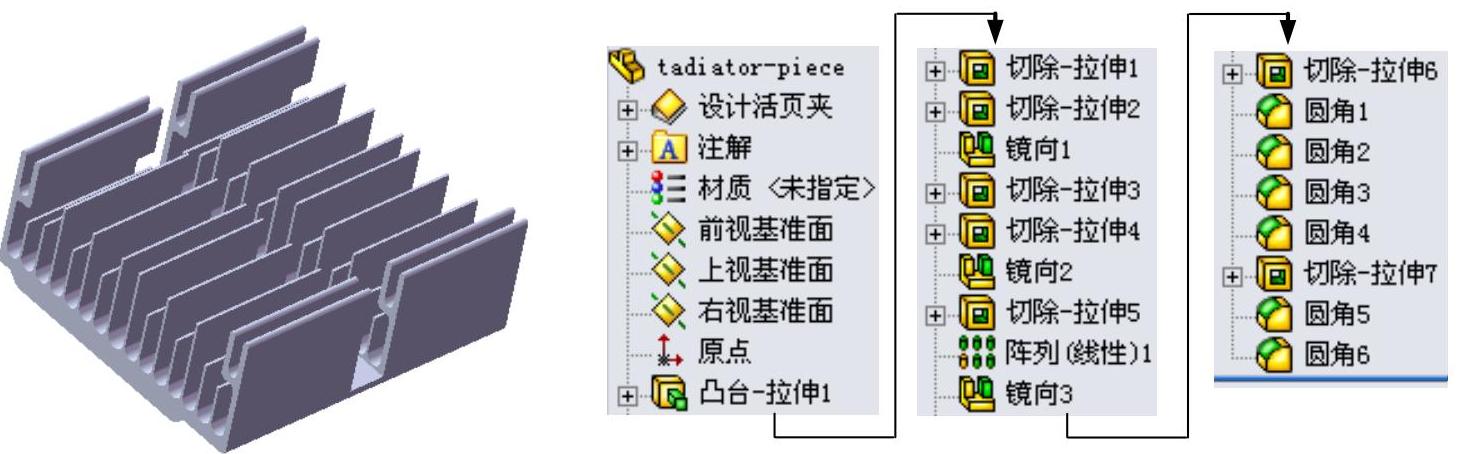

图28.79 零件模型和设计树

Step1.新建一个零件模型文件，进入建模环境。

Step2.创建图28.80所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图28.81所示的横断面草图；单击按钮，完成凸台-拉伸1的创建（注：具体参数和操作参见随书光盘）。

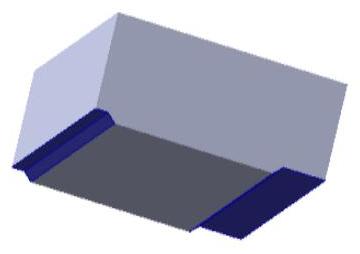

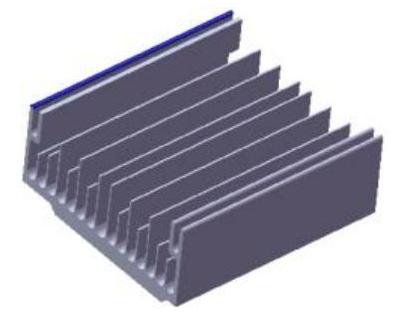

图28.80 凸台-拉伸1

图28.81 横断面草图

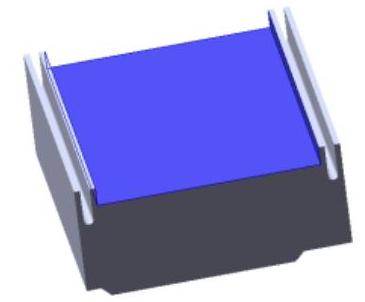

Step3.创建图28.82所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取上视基准面为草图基准面，绘制图28.83所示的横断面草图；采用系统默认的切除深度方向，在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项；单击对话框中的按钮，完成切除-拉伸1的创建。

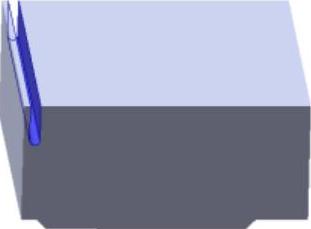

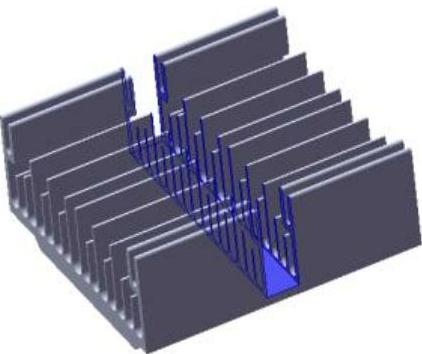

图28.82 切除-拉伸1

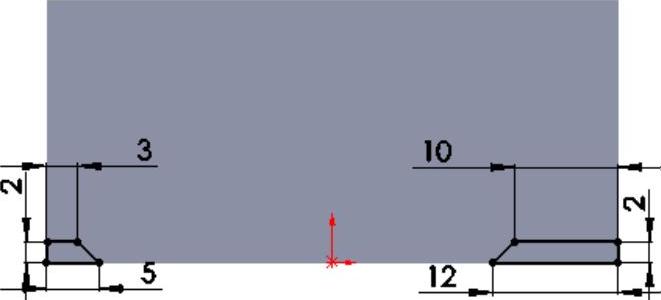

图28.83 横断面草图

Step4.创建图28.84所示的零件特征——切除-拉伸2。选择下拉菜单命令；选取上视基准面作为草图基准面，绘制图28.85所示的横断面草图；在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项。

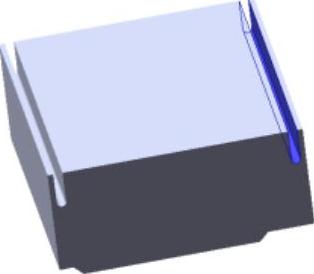

图28.84 切除-拉伸2

图28.85 横断面草图

Step5.创建图28.86所示的镜像1。选择下拉菜单命令；选取右视基准面为镜像基准面；选择切除-拉伸2为镜像1的对象；单击对话框中的按钮，完成镜像1的创建。

Step6.创建图28.87所示的零件特征——切除-拉伸3。选择下拉菜单命令；选取上视基准面作为草图基准面，绘制图28.88所示的横断面草图；在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项。

图28.86 镜像1

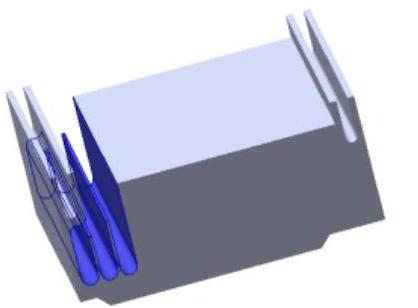

图28.87 切除-拉伸3

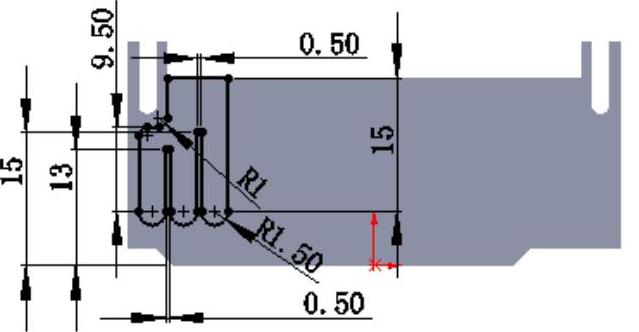

图28.88 横断面草图

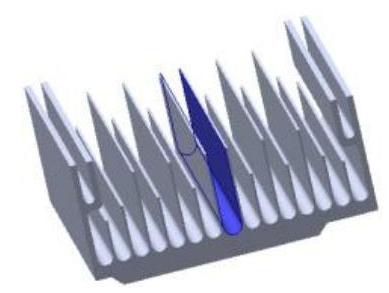

Step7.创建图28.89所示的零件特征——切除-拉伸4。选择下拉菜单命令；选取上视基准面为草图基准面，绘制图28.90所示的横断面草图；在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项。

Step8.创建图28.91所示的镜像2。选择下拉菜单命令；选取右视基准面为镜像基准面；选择切除-拉伸4为镜像2的对象。

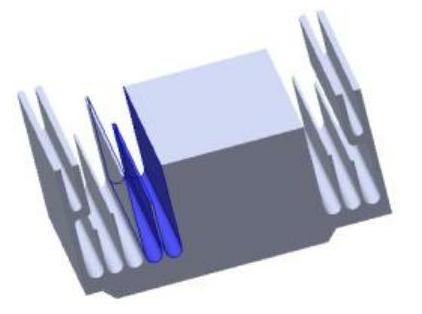

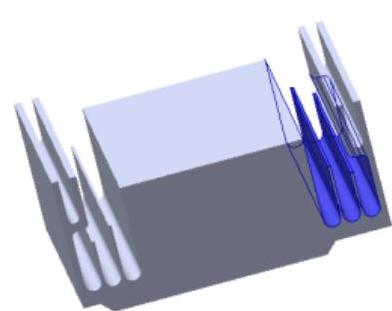

图28.89 切除-拉伸4

图28.90 横断面草图

图28.91 镜像2

Step9.创建图28.92所示的零件特征——切除-拉伸5。选择下拉菜单命令；选取上视基准面为草图基准面，绘制图28.93所示的横断面草图；在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项。

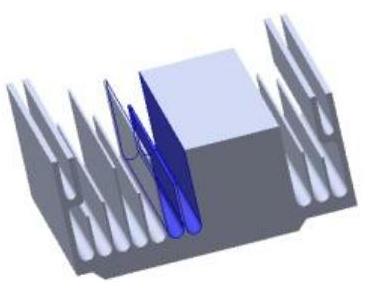

图28.92 切除-拉伸5

(www.daowen.com)

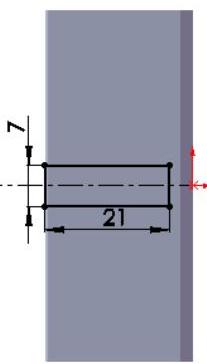

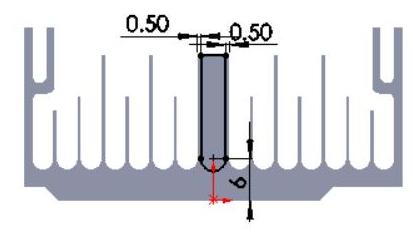

图28.93 横断面草图

Step10.创建图28.94所示的阵列（线性）1。选择下拉菜单命令；选择切除-拉伸5为要阵列的对象；在图形区选择图28.95所示的尺寸0.5指示阵列方向，采用系统默认的阵列方向；在对话框中输入间距值7.0，输入实例数2.0；单击按钮，完成阵列（线性）1的创建。

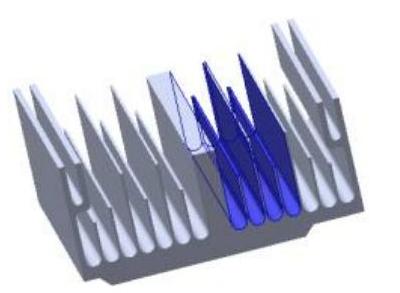

图28.94 阵列（线性）1

图28.95 定义阵列方向

Step11.创建图28.96所示的镜像3。选择下拉菜单命令；选取右视基准面作为镜像基准面；选择切除-拉伸5和阵列（线性）1作为镜像3的对象。

Step12.创建图28.97所示的零件特征——切除-拉伸6。选择下拉菜单命令；选取上视基准面为草图基准面，绘制图28.98所示的横断面草图；在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项。

图28.96 镜像3

图28.97 切除-拉伸6

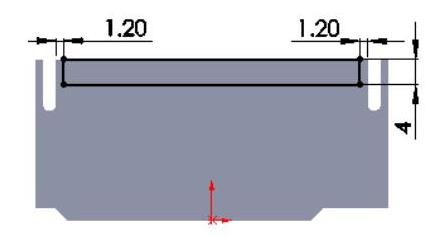

图28.98 横断面草图

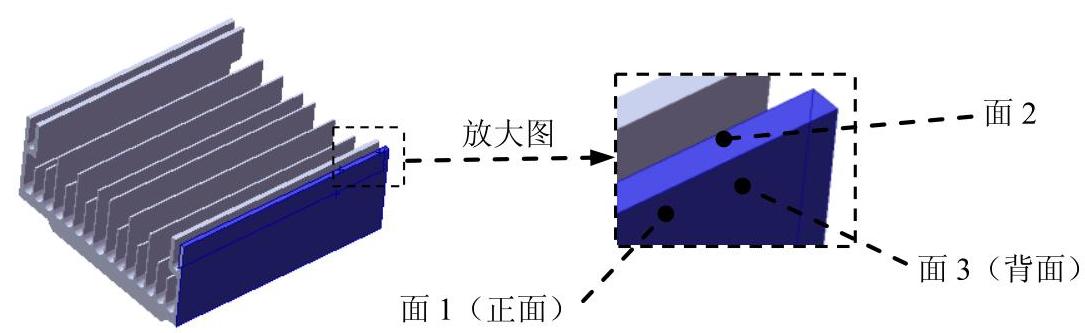

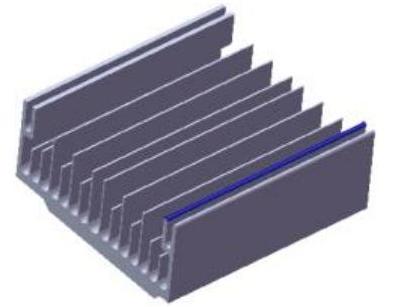

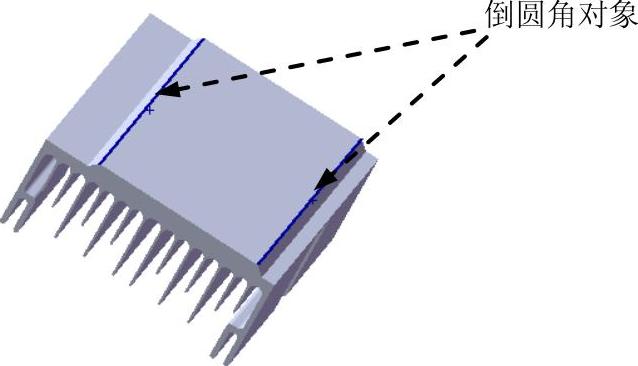

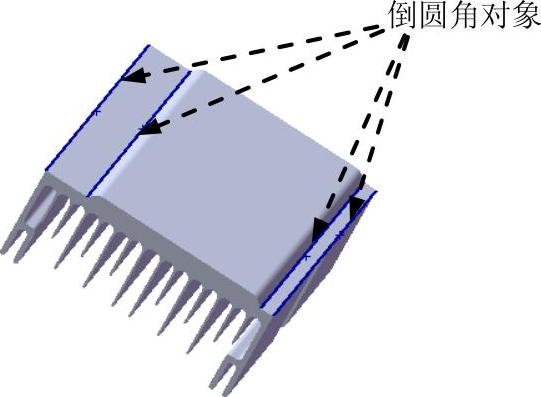

Step13.创建图28.99所示的圆角1。选择下拉菜单命令；选中区域中的选项；选取图28.100所示的面1为圆角1的边侧面组1，单击以激活区域中的“中央面组”文本框，选取图28.100所示的面2为圆角1的中央面组，激活“边侧面组2”文本框，选取图28.100所示的面3为圆角1的边侧面组2；单击对话框中的按钮，完成圆角1的创建。
