形)-加厚1的CPU风扇组件设计

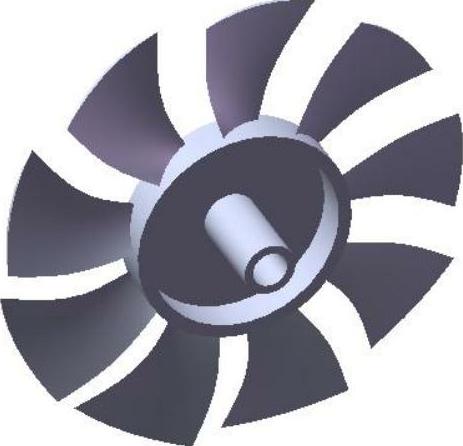

CPU风扇零件实体模型如图28.2所示。


图28.2 零件模型

Step1.新建一个零件模型文件,进入建模环境

Step2.创建图28.3a所示的零件基础特征——凸台-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter28-3.jpg978-7-111-53552-2-Chapter28-4.jpg978-7-111-53552-2-Chapter28-5.jpg978-7-111-53552-2-Chapter28-6.jpg978-7-111-53552-2-Chapter28-7.jpg命令;选取前视基准面为草图基准面,在草绘环境中绘制图28.3b所示的横断面草图;单击978-7-111-53552-2-Chapter28-8.jpg按钮,完成凸台-拉伸1的创建(注:具体参数和操作参见随书光盘)。

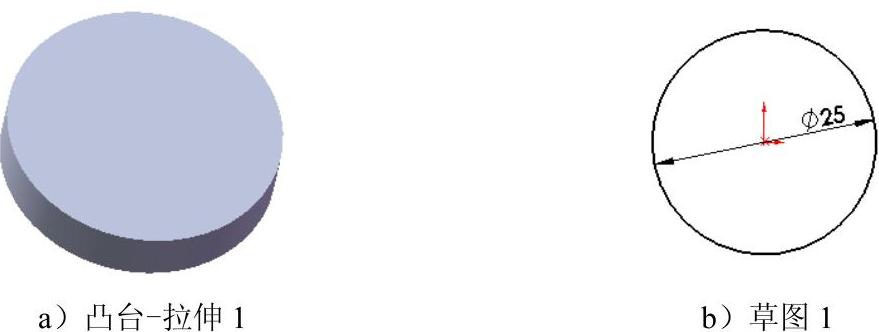

图28.3 创建凸台-拉伸1

Step3.创建图28.4所示的曲面-等距1。选择下拉菜单978-7-111-53552-2-Chapter28-10.jpg978-7-111-53552-2-Chapter28-11.jpg978-7-111-53552-2-Chapter28-12.jpg978-7-111-53552-2-Chapter28-13.jpg978-7-111-53552-2-Chapter28-14.jpg命令,系统弹出“等距曲面”对话框;选取图28.4所示的实体表面为等距曲面;在978-7-111-53552-2-Chapter28-15.jpg后的文本框中输入数值14.5;单击978-7-111-53552-2-Chapter28-16.jpg按钮,完成曲面-等距1的创建。

Step4.创建图28.5所示的基准面1。选择下拉菜单978-7-111-53552-2-Chapter28-17.jpg978-7-111-53552-2-Chapter28-18.jpg978-7-111-53552-2-Chapter28-19.jpg978-7-111-53552-2-Chapter28-20.jpg978-7-111-53552-2-Chapter28-21.jpg命令,系统弹出“基准面”对话框;单击对话框中的978-7-111-53552-2-Chapter28-22.jpg按钮,完成基准面1的创建(注:具体参数和操作参见随书光盘)。

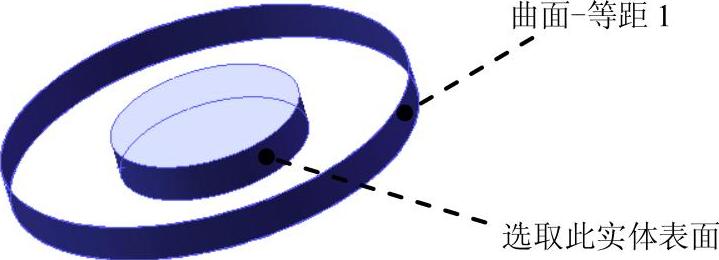

图28.4 曲面-等距1

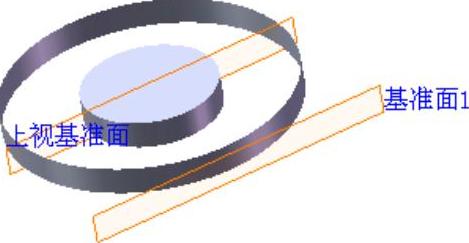

图28.5 基准面1

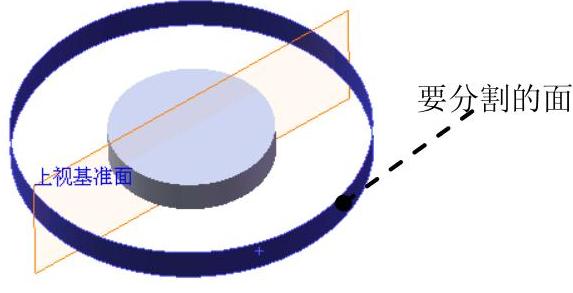

Step5.创建分割线1。选择下拉菜单978-7-111-53552-2-Chapter28-25.jpg978-7-111-53552-2-Chapter28-26.jpg978-7-111-53552-2-Chapter28-27.jpg978-7-111-53552-2-Chapter28-28.jpg978-7-111-53552-2-Chapter28-29.jpg命令,系统弹出“分割线”对话框;在978-7-111-53552-2-Chapter28-30.jpg区域选中978-7-111-53552-2-Chapter28-31.jpg单选项;在设计树中选取上视基准面为分割工具;选取图28.6所示的模型表面为要分割的面;单击978-7-111-53552-2-Chapter28-32.jpg按钮,完成分割线1的创建。

Step6.创建分割线2。选择下拉菜单978-7-111-53552-2-Chapter28-33.jpg978-7-111-53552-2-Chapter28-34.jpg978-7-111-53552-2-Chapter28-35.jpg978-7-111-53552-2-Chapter28-36.jpg978-7-111-53552-2-Chapter28-37.jpg命令;采用系统默认的分割类型;选取上视基准面为分割工具;选取图28.7所示的模型表面为要分割的面。

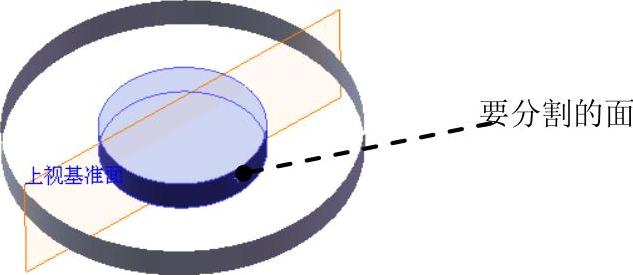

图28.6 分割线1


图28.7 分割线2

Step7.创建图28.8所示的草图2。选择下拉菜单978-7-111-53552-2-Chapter28-40.jpg978-7-111-53552-2-Chapter28-41.jpg978-7-111-53552-2-Chapter28-42.jpg命令;选取基准面1为草图基准面;在草绘环境中绘制图28.8所示的草图。此草图作为投影草图,可以创建叶片的边界曲线。选择下拉菜单978-7-111-53552-2-Chapter28-43.jpg978-7-111-53552-2-Chapter28-44.jpg978-7-111-53552-2-Chapter28-45.jpg命令,退出草图设计环境。

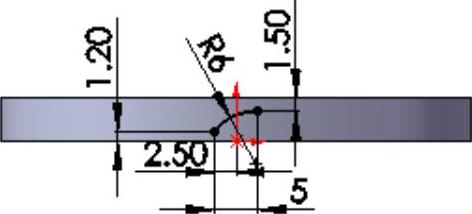

Step8.创建图28.9所示的草图3。选择下拉菜单978-7-111-53552-2-Chapter28-46.jpg978-7-111-53552-2-Chapter28-47.jpg978-7-111-53552-2-Chapter28-48.jpg命令;选取基准面1为草图基准面;在草绘环境中绘制图28.9所示的草图。此草图作为投影草图,可以创建叶片的边界曲线。


图28.8 草图2


图28.9 草图3

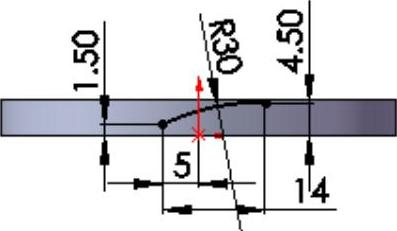

Step9.创建图28.10所示的草图4。选择下拉菜单978-7-111-53552-2-Chapter28-51.jpg978-7-111-53552-2-Chapter28-52.jpg978-7-111-53552-2-Chapter28-53.jpg命令;选取基准面1为草图基准面;在草绘环境中绘制图28.10所示的草图(此草图两端点与草图3两端点重合)。此草图作为投影草图,可以创建叶片的边界曲线。

Step10.创建图28.11所示的草图5。选择下拉菜单978-7-111-53552-2-Chapter28-54.jpg978-7-111-53552-2-Chapter28-55.jpg978-7-111-53552-2-Chapter28-56.jpg命令;选取基准面1为草图基准面;在草绘环境中绘制图28.11所示的草图(此草图两端点与草图2两端点重合)。此草图作为投影草图,可以创建叶片的边界曲线。


图28.10 草图4


图28.11 草图5

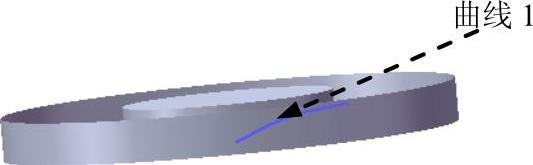

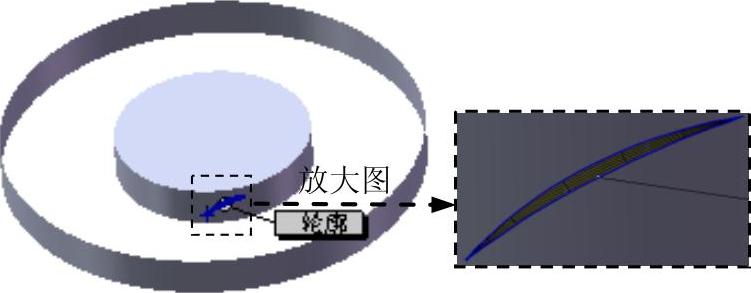

Step11.创建图28.12所示的曲线1。选择下拉菜单978-7-111-53552-2-Chapter28-59.jpg978-7-111-53552-2-Chapter28-60.jpg978-7-111-53552-2-Chapter28-61.jpg978-7-111-53552-2-Chapter28-62.jpg978-7-111-53552-2-Chapter28-63.jpg命令,系统弹出“投影曲线”对话框;在“投影曲线”对话框中选择978-7-111-53552-2-Chapter28-64.jpg单选项;选择草图2为要投影的草图;选取图28.13所示的模型表面为要投影到的面,选中978-7-111-53552-2-Chapter28-65.jpg复选框;单击对话框中的978-7-111-53552-2-Chapter28-66.jpg按钮,完成曲线1的创建。


图28.12 曲线1

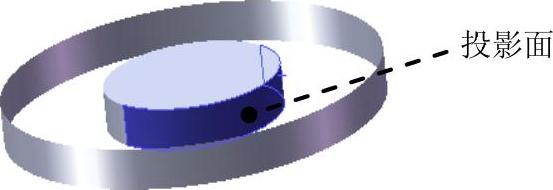

图28.13 选取投影面

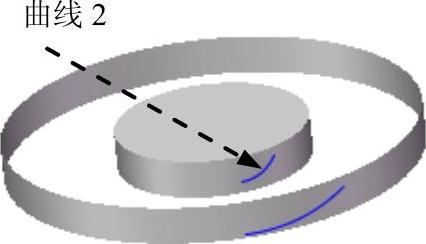

Step12.创建图28.14所示的曲线2。选择下拉菜单978-7-111-53552-2-Chapter28-69.jpg978-7-111-53552-2-Chapter28-70.jpg978-7-111-53552-2-Chapter28-71.jpg978-7-111-53552-2-Chapter28-72.jpg978-7-111-53552-2-Chapter28-73.jpg命令;在“投影曲线”对话框中选择978-7-111-53552-2-Chapter28-74.jpg单选项;选择草图3为要投影的草图;选取图28.15所示的模型表面为要投影到的面,选中978-7-111-53552-2-Chapter28-75.jpg复选框。


图28.14 曲线2


图28.15 选取投影面

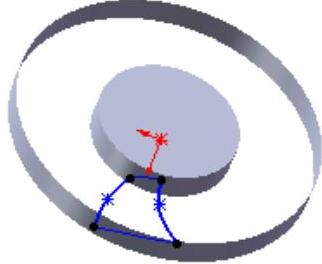

Step13.创建图28.16所示的3D草图1。选择下拉菜单978-7-111-53552-2-Chapter28-78.jpg978-7-111-53552-2-Chapter28-79.jpg978-7-111-53552-2-Chapter28-80.jpg命令;在草绘环境中绘制图28.16所示的草图(此草图的端点分别与曲线1和曲线2的端点重合)。此草图作为投影草图,可以创建叶片的边界曲线。

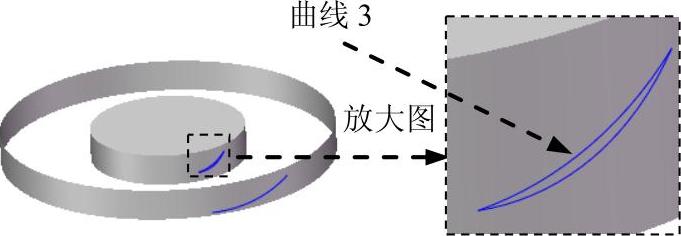

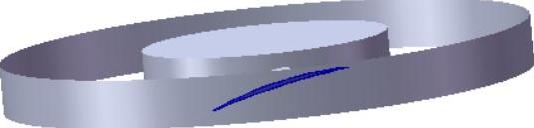

Step14.创建图28.17所示的曲线3。选择下拉菜单978-7-111-53552-2-Chapter28-81.jpg978-7-111-53552-2-Chapter28-82.jpg978-7-111-53552-2-Chapter28-83.jpg978-7-111-53552-2-Chapter28-84.jpg978-7-111-53552-2-Chapter28-85.jpg命令;在“投影曲线”对话框中选择978-7-111-53552-2-Chapter28-86.jpg单选项;选择草图4为要投影的草图;选取图28.18所示的模型表面为要投影到的面,选中978-7-111-53552-2-Chapter28-87.jpg复选框。


图28.16 3D草图1


图28.17 曲线3(www.daowen.com)


图28.18 选取投影面

Step15.创建图28.19所示的曲线4。选择下拉菜单978-7-111-53552-2-Chapter28-91.jpg978-7-111-53552-2-Chapter28-92.jpg978-7-111-53552-2-Chapter28-93.jpg978-7-111-53552-2-Chapter28-94.jpg978-7-111-53552-2-Chapter28-95.jpg命令;在“投影曲线”对话框中选择978-7-111-53552-2-Chapter28-96.jpg单选项;选择草图5为要投影的草图;选取图28.20所示的模型表面为要投影到的面,选中978-7-111-53552-2-Chapter28-97.jpg复选框。

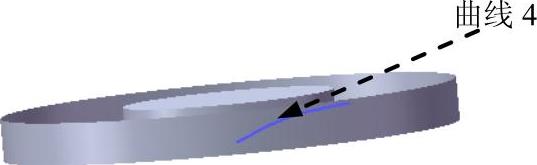

图28.19 曲线4


图28.20 选取投影面

Step16.创建图28.21所示的曲面-放样1。选择下拉菜单978-7-111-53552-2-Chapter28-100.jpg978-7-111-53552-2-Chapter28-101.jpg978-7-111-53552-2-Chapter28-102.jpg978-7-111-53552-2-Chapter28-103.jpg978-7-111-53552-2-Chapter28-104.jpg命令,系统弹出“曲面-放样”对话框;选择曲线1和曲线2作为曲面-放样1的轮廓,选择3D草图1作为引导线,其他采用默认设置;在对话框中单击978-7-111-53552-2-Chapter28-105.jpg按钮,完成曲面-放样1的创建。

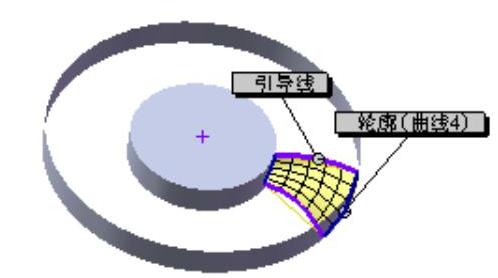

Step17.创建图28.22所示的曲面-放样2。选择下拉菜单978-7-111-53552-2-Chapter28-106.jpg978-7-111-53552-2-Chapter28-107.jpg978-7-111-53552-2-Chapter28-108.jpg978-7-111-53552-2-Chapter28-109.jpg978-7-111-53552-2-Chapter28-110.jpg命令;选择曲线3和曲线4作为曲面-放样2的轮廓,选择3D草图1作为引导线,其他采用默认设置。

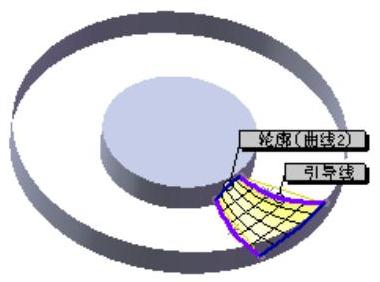

图28.21 曲面-放样1


图28.22 曲面-放样2

Step18.创建图28.23所示的曲面-放样3。选择下拉菜单978-7-111-53552-2-Chapter28-113.jpg978-7-111-53552-2-Chapter28-114.jpg978-7-111-53552-2-Chapter28-115.jpg978-7-111-53552-2-Chapter28-116.jpg978-7-111-53552-2-Chapter28-117.jpg命令;选择曲线1和曲线4作为曲面-放样3的轮廓,其他采用默认设置。

Step19.创建图28.24所示的曲面-放样4。选择下拉菜单978-7-111-53552-2-Chapter28-118.jpg978-7-111-53552-2-Chapter28-119.jpg978-7-111-53552-2-Chapter28-120.jpg978-7-111-53552-2-Chapter28-121.jpg978-7-111-53552-2-Chapter28-122.jpg命令;选择曲线2和曲线3作为曲面-放样4的轮廓,其他采用默认设置。


图28.23 曲面-放样3


图28.24 曲面-放样4

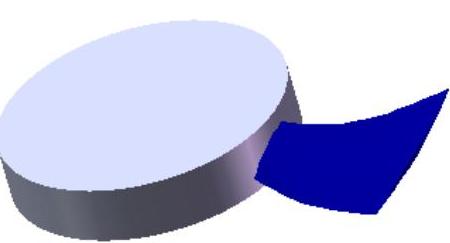

Step20.创建图28.25所示的曲面-缝合1。选择下拉菜单978-7-111-53552-2-Chapter28-125.jpg978-7-111-53552-2-Chapter28-126.jpg978-7-111-53552-2-Chapter28-127.jpg978-7-111-53552-2-Chapter28-128.jpg978-7-111-53552-2-Chapter28-129.jpg命令,系统弹出“缝合曲面”对话框;选择曲面-放样1、曲面-放样2、曲面-放样3和曲面-放样4作为要缝合的曲面;单击对话框中的978-7-111-53552-2-Chapter28-130.jpg按钮,完成曲面-缝合1的创建。

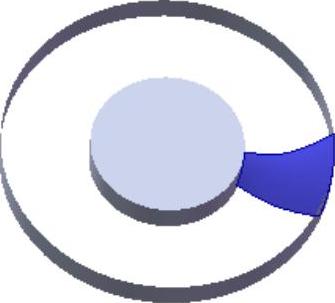

Step21.创建图28.26所示的曲面-剪裁1。选择下拉菜单978-7-111-53552-2-Chapter28-131.jpg978-7-111-53552-2-Chapter28-132.jpg978-7-111-53552-2-Chapter28-133.jpg978-7-111-53552-2-Chapter28-134.jpg978-7-111-53552-2-Chapter28-135.jpg命令,系统弹出“剪裁曲面”对话框;在978-7-111-53552-2-Chapter28-136.jpg区域选中978-7-111-53552-2-Chapter28-137.jpg单选项;选取曲面-缝合1为剪裁工具;选中978-7-111-53552-2-Chapter28-138.jpg单选项,并选取分割线1作为要移除的曲面;单击对话框中的978-7-111-53552-2-Chapter28-139.jpg按钮,完成曲面-剪裁1的创建。


图28.25 曲面-缝合1


图28.26 曲面-剪裁1

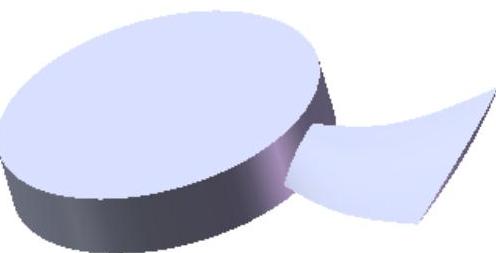

Step22.创建图28.27所示的加厚1。选择下拉菜单978-7-111-53552-2-Chapter28-142.jpg978-7-111-53552-2-Chapter28-143.jpg978-7-111-53552-2-Chapter28-144.jpg978-7-111-53552-2-Chapter28-145.jpg978-7-111-53552-2-Chapter28-146.jpg命令,系统弹出“加厚”对话框;在设计树中选择曲面-缝合1为要加厚的曲面;选中978-7-111-53552-2-Chapter28-147.jpg复选框;采用系统默认的加厚选项;单击对话框中的978-7-111-53552-2-Chapter28-148.jpg按钮,完成加厚1的创建。

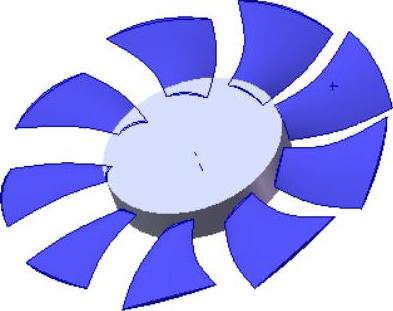

Step23.创建图28.28所示的阵列(圆周)1。选择下拉菜单978-7-111-53552-2-Chapter28-149.jpg978-7-111-53552-2-Chapter28-150.jpg978-7-111-53552-2-Chapter28-151.jpg978-7-111-53552-2-Chapter28-152.jpg978-7-111-53552-2-Chapter28-153.jpg命令,系统弹出“圆周阵列”对话框;选择加厚1为阵列的源特征;在978-7-111-53552-2-Chapter28-154.jpg下拉列表中单击“临时轴”按钮978-7-111-53552-2-Chapter28-155.jpg,打开临时轴显示,选取凸台-拉伸1的轴线作为圆周阵列的中心轴,在978-7-111-53552-2-Chapter28-156.jpg按钮后的文本框中输入数值40.0,在978-7-111-53552-2-Chapter28-157.jpg按钮后的文本框中输入数值9,在978-7-111-53552-2-Chapter28-158.jpg区域选中978-7-111-53552-2-Chapter28-159.jpg复选框;单击对话框中的978-7-111-53552-2-Chapter28-160.jpg按钮,完成阵列(圆周)1的创建。


图28.27 加厚1


图28.28 阵列(圆周)1

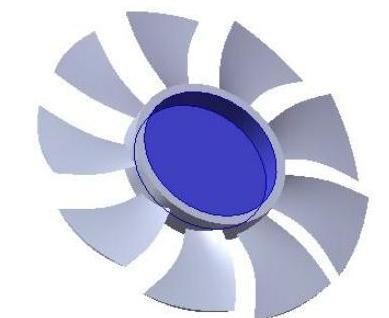

Step24.创建图28.29所示的零件特征——切除-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter28-163.jpg978-7-111-53552-2-Chapter28-164.jpg978-7-111-53552-2-Chapter28-165.jpg978-7-111-53552-2-Chapter28-166.jpg978-7-111-53552-2-Chapter28-167.jpg命令;选取图28.30所示的模型表面为草图基准面,在草绘环境中绘制图28.31所示的横断面草图;在“切除-拉伸”对话框978-7-111-53552-2-Chapter28-168.jpg区域中单击978-7-111-53552-2-Chapter28-169.jpg按钮,在下拉列表中选择978-7-111-53552-2-Chapter28-170.jpg选项,输入深度值4.0;单击对话框中的978-7-111-53552-2-Chapter28-171.jpg按钮,完成切除-拉伸1的创建。


图28.29 切除-拉伸1

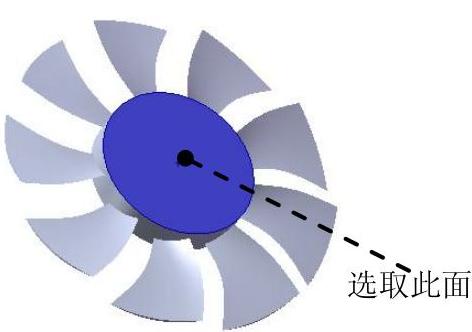

图28.30 草图基准面


图28.31 横断面草图

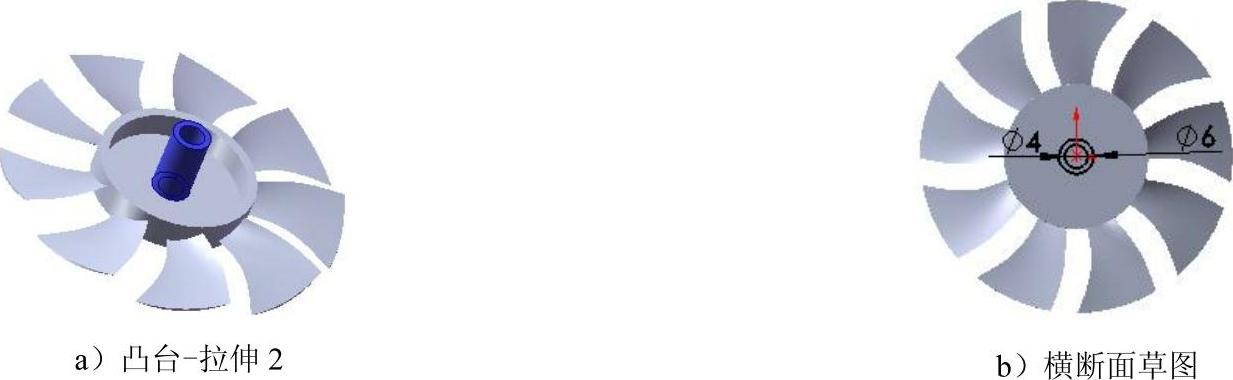

Step25.创建图28.32a所示的零件特征——凸台-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter28-175.jpg978-7-111-53552-2-Chapter28-176.jpg978-7-111-53552-2-Chapter28-177.jpg978-7-111-53552-2-Chapter28-178.jpg978-7-111-53552-2-Chapter28-179.jpg命令;选取前视基准面作为草图基准面,绘制图28.32b所示的横断面草图;在“凸台-拉伸”对话框的下拉列表中选择978-7-111-53552-2-Chapter28-180.jpg选项,输入深度值11.0;单击978-7-111-53552-2-Chapter28-181.jpg按钮,完成凸台-拉伸2的创建。


图28.32 凸台-拉伸2

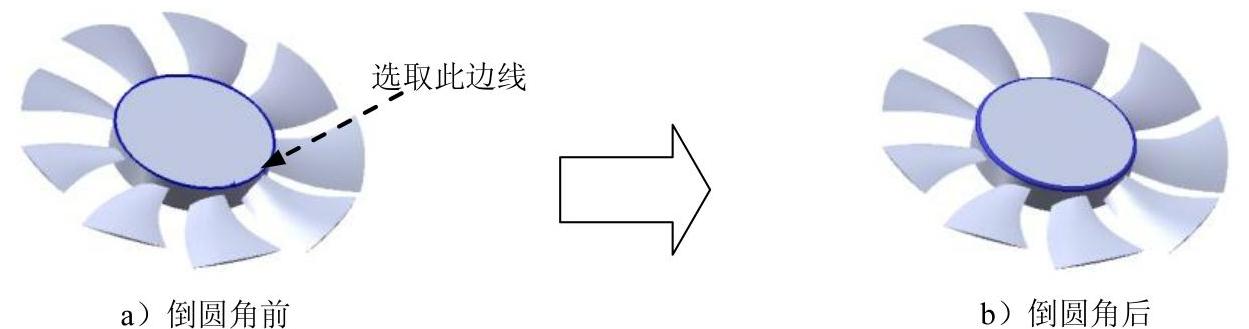

Step26.创建图28.33b所示的圆角1。选择下拉菜单978-7-111-53552-2-Chapter28-183.jpg978-7-111-53552-2-Chapter28-184.jpg978-7-111-53552-2-Chapter28-185.jpg978-7-111-53552-2-Chapter28-186.jpg978-7-111-53552-2-Chapter28-187.jpg命令,系统弹出“圆角”对话框;选择图28.33a所示的边线为倒圆角对象;在978-7-111-53552-2-Chapter28-188.jpg后的文本框中输入数值0.5;单击对话框中的978-7-111-53552-2-Chapter28-189.jpg按钮,完成圆角1的创建。


图28.33 圆角1

Step27.至此,CPU风扇零件模型创建完毕。选择下拉菜单978-7-111-53552-2-Chapter28-191.jpg978-7-111-53552-2-Chapter28-192.jpg978-7-111-53552-2-Chapter28-193.jpg命令,命名为fan,即可保存零件模型。
