实例概述

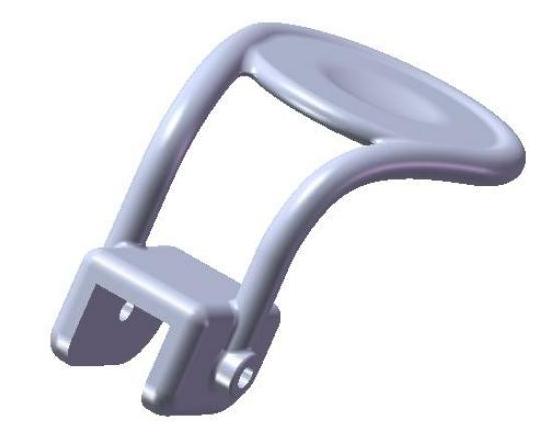

本实例零件为一个饮水机开关，主要运用了拉伸、镜像、扫描、切除-旋转、切除-拉伸等特征命令，难点在于扫描轨迹的创建。零件模型如图26.1所示。

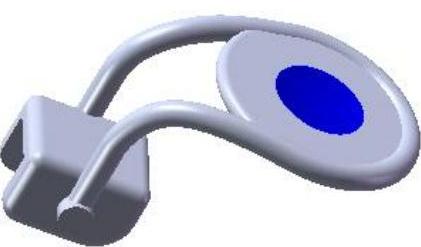

图26.1 零件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

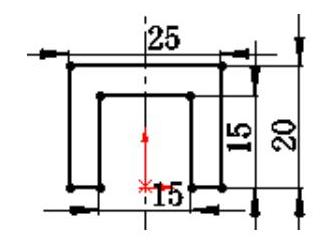

Step2.创建图26.2所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图26.3所示的草图1，选择下拉菜单命令，系统弹出“凸台-拉伸”对话框；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值30.0；单击按钮，完成凸台-拉伸1的创建。

图26.2 凸台-拉伸1

图26.3 草图1

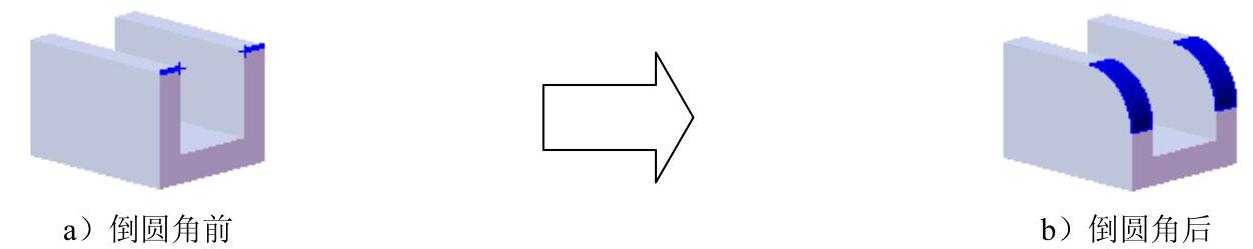

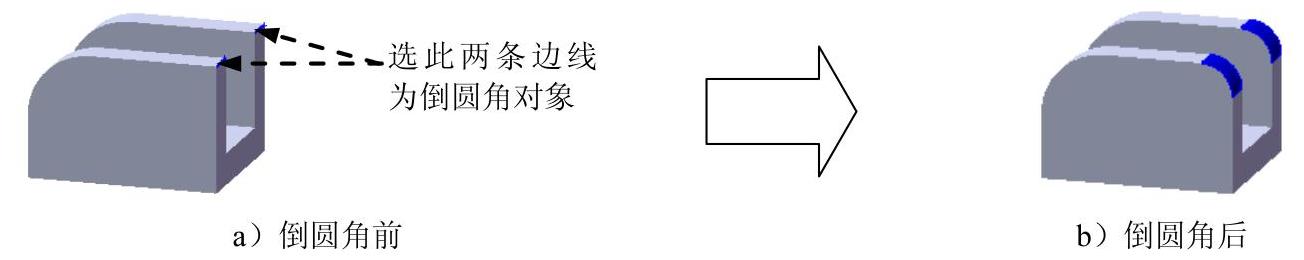

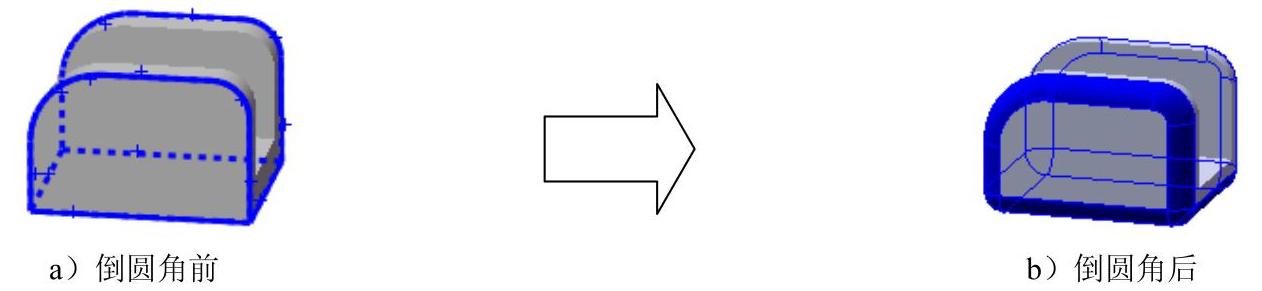

Step3.创建图26.4b所示的圆角1。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图26.4a所示的两条边线为要倒圆角的对象；在对话框中输入半径值10.0。单击“圆角”对话框中的按钮，完成圆角1的创建。

图26.4 圆角1

Step4.创建图26.5b所示的圆角2。选取图26.5a所示的两条边线为要倒圆角的对象，输入半径值5.0。

图26.5 圆角2

Step5.创建图26.6b所示的圆角3。选取图26.6a所示的两条边线为要倒圆角的对象，输入半径值3.0。

图26.6 圆角3

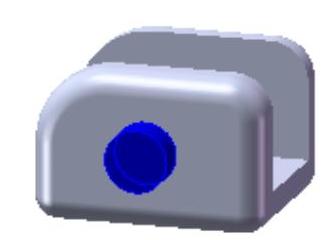

Step6.创建图26.7所示的零件基础特征——凸台-拉伸2。选择下拉菜单命令，选取图26.8所示的模型表面为草图基准面，在草绘环境中绘制图26.9所示的横断面草图，采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值4.0；单击按钮，完成凸台^-拉伸2的创建。

图26.7 凸台-拉伸2

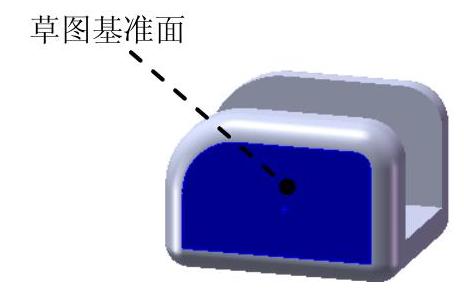

图26.8 草图基准面

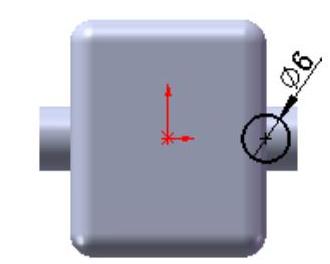

图26.9 横断面草图

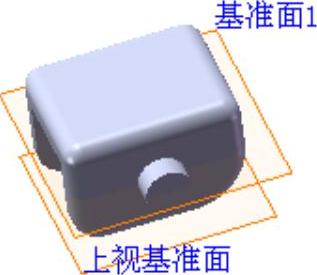

Step7.创建图26.10所示的基准面1。选择下拉菜单命令，系统弹出“基准面”对话框；选取上视基准面为参考实体，采用系统默认的偏移方向，在“基准面”对话框中输入偏移距离值10.0；单击对话框中的按钮，完成基准面1的创建。

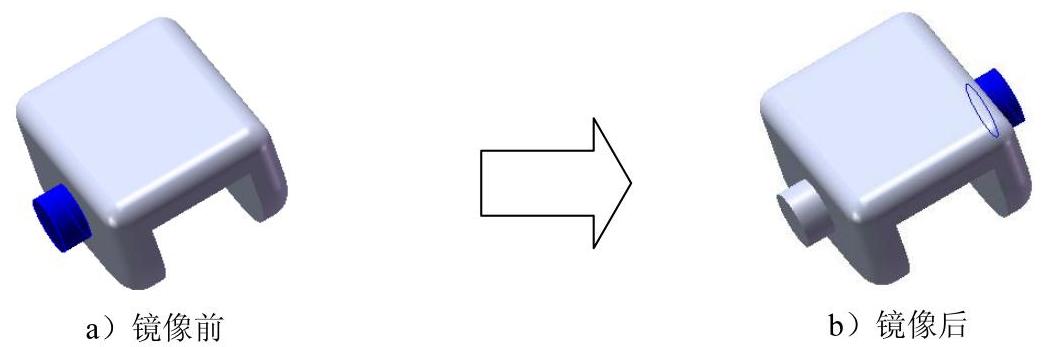

Step8.创建图26.11b所示的镜像1。选择下拉菜单命令；选择右视基准面为镜像基准面；在设计树中选择凸台-拉伸2为镜像1的对象；单击对话框中的按钮，完成镜像1的创建。

图26.10 基准面1

图26.11 镜像1

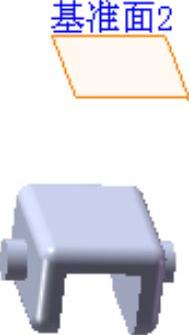

Step9.创建图26.12所示的基准面2。选择下拉菜单命令，系统弹出“基准面”对话框，选取上视基准面为参考实体，采用系统默认的偏移方向，在“基准面”对话框中输入偏移距离值50.0，单击对话框中的按钮，完成基准面2的创建。

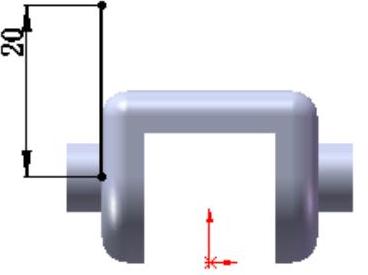

Step10.创建图26.13所示的草图3。选择下拉菜单命令；选取前视基准面为草图基准面；在草绘环境中绘制图26.13所示的草图；选择下拉菜单命令，退出草图设计环境。

Step11.创建图26.14所示的草图4。选取基准面1为草绘基准面，在草绘环境中绘制草图，如图26.14所示。

图26.12 基准面2

图26.13 草图3

图26.14 草图4

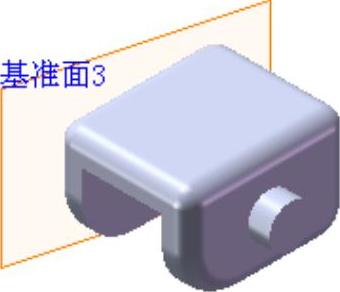

Step12.创建图26.15所示的基准面3。选取右视基准面和草图3为参考实体，选中复选框，在“基准面”对话框中输入偏移角度值15.0。

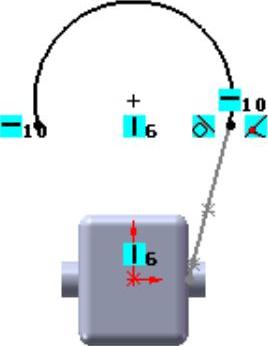

Step13.创建图26.16所示的草图5。选取基准面3为草绘基准面，绘制草图。

(www.daowen.com)

图26.15 基准面3

图26.16 草图5

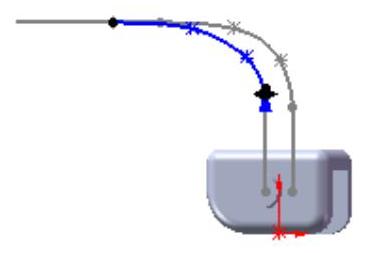

Step14.创建图26.17所示的草图6。选取基准面2为草绘基准面，绘制草图。

Step15.创建图26.18所示的草图7。选取前视基准面为草绘基准面，绘制草图。

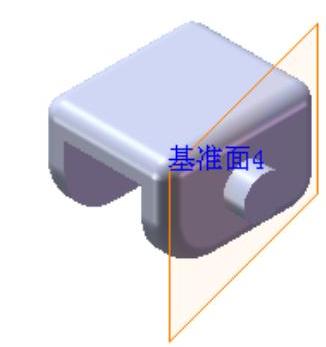

Step16.创建图26.19所示的基准面4。选取右视基准面和草图7作为参考实体，采用系统默认方向为偏移方向，在“基准面”对话框中输入偏移角度值15.0。

图26.17 草图6

图26.18 草图7

图26.19 基准面4

Step17.创建图26.20所示的草图8。选取基准面4为草绘基准面，绘制草图。

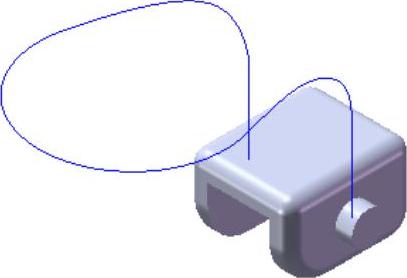

Step18.创建如图26.21所示的组合曲线1。选择下拉菜单命令，依次选择草图3、草图5、草图6、草图7、草图8为组合对象，单击对话框中的按钮，完成组合曲线1的创建。

图26.20 草图8

图26.21 组合曲线1

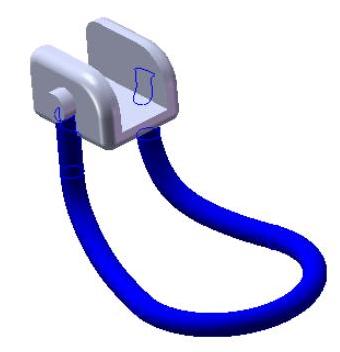

Step19.创建图26.22所示的扫描1。选择下拉菜单命令，系统弹出“扫描”对话框；选择草图4为扫描1特征的轮廓；选择组合曲线1为扫描1特征的路径；单击对话框中的按钮，完成扫描1的创建。

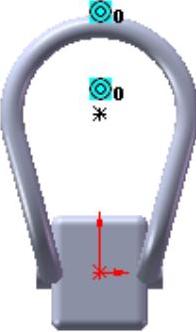

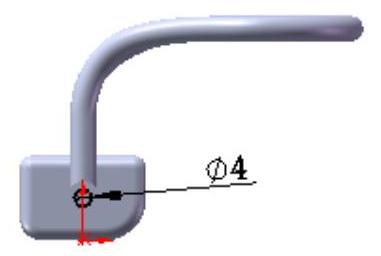

Step20.创建图26.23所示的草图9。选择下拉菜单命令；选取基准面2为草图基准面；在草绘环境中绘制图26.23所示的草图（圆心处的一个点）；选择下拉菜单命令，退出草图设计环境。

图26.22 扫描1

图26.23 草图9

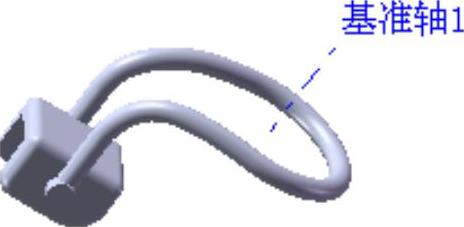

Step21.创建基准轴1，如图26.24所示。选择下拉菜单命令，选择草图9和上视基准面为参照对象，单击对话框中的按钮，完成基准轴1的创建。

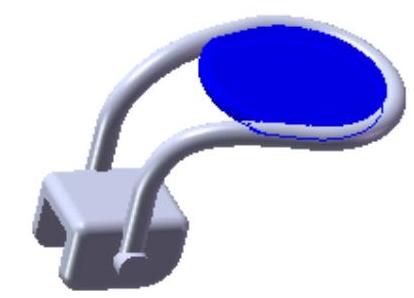

Step22.创建图26.25所示的零件基础特征——旋转1。选择下拉菜单命令，系统弹出“旋转”对话框；选取右视基准面为草图基准面，进入草绘环境，绘制图26.26所示的横断面草图，完成草图绘制后，选择下拉菜单命令，退出草绘环境，采用基准轴1作为旋转轴线；在“旋转”对话框区域的下拉列表中选择选项，采用系统默认的旋转方向，在区域的文本框中输入数值360.0；单击对话框中的按钮，完成旋转1的创建。

图26.24 基准轴1

图26.25 旋转1

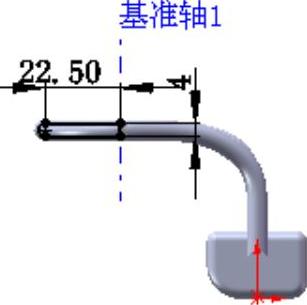

图26.26 横断面草图

Step23.创建图26.27所示的零件特征——切除-旋转1。选择下拉菜单命令；选取右视基准面为草图基准面，绘制图26.28所示的横断面草图；采用基准轴1作为旋转轴线；在“切除-旋转”对话框中输入旋转角度值360.0；单击按钮，完成切除-旋转1的创建。

图26.27 切除-旋转1

图26.28 横断面草图

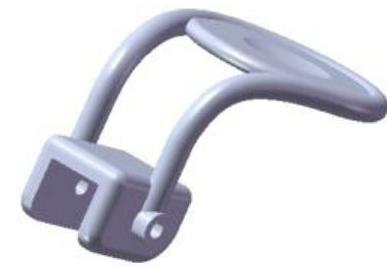

Step24.创建图26.29所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取右视基准面为草图基准面，在草绘环境中绘制图26.30所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向，在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项；单击对话框中的按钮，完成切除-拉伸1的创建。

图26.29 切除-拉伸1

图26.30 横断面草图

Step25.后面的详细操作过程请参见随书光盘中video\ch26\reference文件下的语音视频讲解文件water fountain_switch-r01.exe。
