实例概述

本实例是一个饮料瓶的设计过程,主要运用了旋转、曲面-放样、使用曲面切除、扫描等特征命令,其中曲面-放样和使用曲面切除特征的创建技巧应引起读者注意。零件实体模型如图23.1所示。


图23.1 零件实体模型

说明:本实例前面的详细操作过程请参见随书光盘中video\ch23\reference文件下的语音视频讲解文件bottle-r01.exe。

Step1.打开文件D:\sw16.7\work\ch23\bottle_ex.SLDPRT。

Step2.创建图23.2所示的零件特征——凸台-拉伸3。选择下拉菜单978-7-111-53552-2-Chapter23-2.jpg978-7-111-53552-2-Chapter23-3.jpg978-7-111-53552-2-Chapter23-4.jpg978-7-111-53552-2-Chapter23-5.jpg978-7-111-53552-2-Chapter23-6.jpg命令;选取图23.3所示的表面为草图基准面,在草绘环境中绘制图23.4所示的草图4;采用系统默认的深度方向;在“凸台-拉伸”对话框978-7-111-53552-2-Chapter23-7.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter23-8.jpg选项,输入深度值5.0。


图23.2 凸台-拉伸3


图23.3 草图基准面


图23.4 草图4

Step3.创建图23.5所示的零件基础特征——旋转2。选择下拉菜单978-7-111-53552-2-Chapter23-12.jpg978-7-111-53552-2-Chapter23-13.jpg978-7-111-53552-2-Chapter23-14.jpg978-7-111-53552-2-Chapter23-15.jpg命令;选取前视基准面作为草图基准面,进入草绘环境。绘制图23.6所示的草图5;采用草图中绘制的中心线为旋转轴线;在“旋转”对话框978-7-111-53552-2-Chapter23-16.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter23-17.jpg选项,采用系统默认的旋转方向;在978-7-111-53552-2-Chapter23-18.jpg区域的978-7-111-53552-2-Chapter23-19.jpg文本框中输入数值360.0。


图23.5 旋转2


图23.6 草图5

Step4.创建图23.7所示的圆角4。选择下拉菜单978-7-111-53552-2-Chapter23-22.jpg978-7-111-53552-2-Chapter23-23.jpg978-7-111-53552-2-Chapter23-24.jpg978-7-111-53552-2-Chapter23-25.jpg命令;圆角半径值为2.0。

Step5.创建图23.8b所示的圆角5。选择下拉菜单978-7-111-53552-2-Chapter23-26.jpg978-7-111-53552-2-Chapter23-27.jpg978-7-111-53552-2-Chapter23-28.jpg命令;选取图23.8a所示的边线为要倒圆角的对象;圆角半径值为4.0。

Step6.创建图23.9b所示的圆角6。选择下拉菜单978-7-111-53552-2-Chapter23-29.jpg978-7-111-53552-2-Chapter23-30.jpg978-7-111-53552-2-Chapter23-31.jpg978-7-111-53552-2-Chapter23-32.jpg978-7-111-53552-2-Chapter23-33.jpg命令;选取图23.9a所示的边线为要倒圆角的对象;圆角半径值为6.0。


图23.7 圆角4

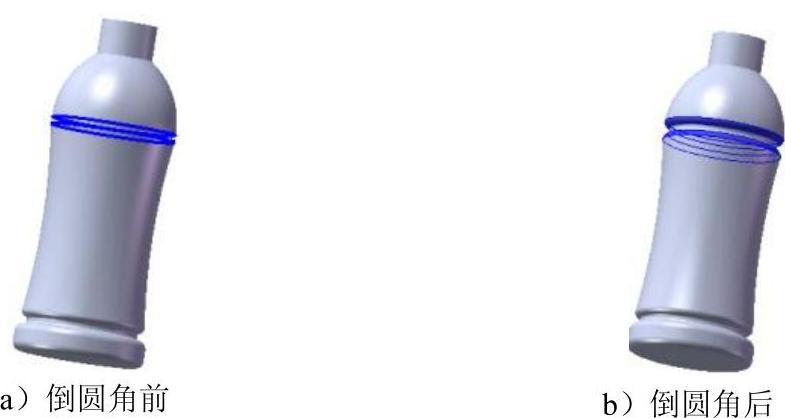

图23.8 圆角5


图23.9 圆角6

Step7.创建图23.10所示的基准面1。选择下拉菜单978-7-111-53552-2-Chapter23-37.jpg978-7-111-53552-2-Chapter23-38.jpg978-7-111-53552-2-Chapter23-39.jpg978-7-111-53552-2-Chapter23-40.jpg978-7-111-53552-2-Chapter23-41.jpg命令,系统弹出“基准面”对话框;选取右视基准面为基准面的参考实体;采用系统默认的偏移方向,在978-7-111-53552-2-Chapter23-42.jpg按钮后的文本框中输入偏移距离值50.0;单击对话框中的978-7-111-53552-2-Chapter23-43.jpg按钮,完成基准面1的创建。

Step8.创建图23.11所示的分割线1。选择下拉菜单978-7-111-53552-2-Chapter23-44.jpg978-7-111-53552-2-Chapter23-45.jpg978-7-111-53552-2-Chapter23-46.jpg978-7-111-53552-2-Chapter23-47.jpg978-7-111-53552-2-Chapter23-48.jpg命令,系统弹出“分割线”对话框;采用系统默认的分割类型;在设计树中选取右视基准面为分割工具;选取图23.11所示的模型表面为要分割的面;单击978-7-111-53552-2-Chapter23-49.jpg按钮,完成分割线1的创建。

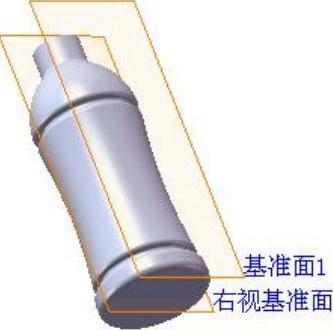

图23.10 基准面1

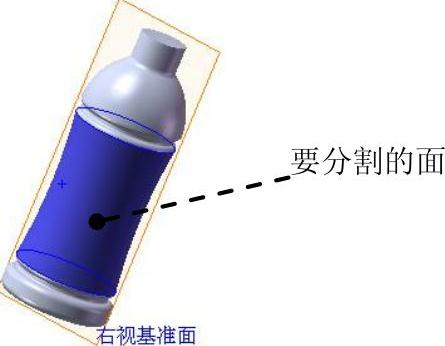

图23.11 分割线1

Step9.创建图23.12所示的草图6。选择下拉菜单978-7-111-53552-2-Chapter23-52.jpg978-7-111-53552-2-Chapter23-53.jpg978-7-111-53552-2-Chapter23-54.jpg命令;选取基准面1为草图基准面;绘制图23.12所示的草图;选择下拉菜单978-7-111-53552-2-Chapter23-55.jpg978-7-111-53552-2-Chapter23-56.jpg978-7-111-53552-2-Chapter23-57.jpg命令,退出草绘环境。

Step10.创建图23.13所示的草图7。选择下拉菜单978-7-111-53552-2-Chapter23-58.jpg978-7-111-53552-2-Chapter23-59.jpg978-7-111-53552-2-Chapter23-60.jpg命令;选取基准面1为草图基准面;绘制图23.13所示的草图。


图23.12 草图6


图23.13 草图7

Step11.创建图23.14所示的曲线1。选择下拉菜单978-7-111-53552-2-Chapter23-63.jpg978-7-111-53552-2-Chapter23-64.jpg978-7-111-53552-2-Chapter23-65.jpg978-7-111-53552-2-Chapter23-66.jpg978-7-111-53552-2-Chapter23-67.jpg命令,系统弹出“投影曲线”对话框;在“投影曲线”对话框的下拉列表中选择978-7-111-53552-2-Chapter23-68.jpg单选项;选择草图6为要投影的草图;选取图23.15所示的模型表面为要投影到的面,选中978-7-111-53552-2-Chapter23-69.jpg复选框

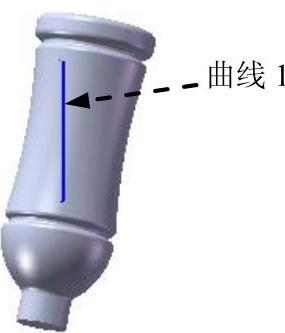

图23.14 曲线1


图23.15 定义投影面

Step12.创建图23.16所示的曲线2。选择下拉菜单978-7-111-53552-2-Chapter23-72.jpg978-7-111-53552-2-Chapter23-73.jpg978-7-111-53552-2-Chapter23-74.jpg978-7-111-53552-2-Chapter23-75.jpg978-7-111-53552-2-Chapter23-76.jpg命令;在“投影曲线”对话框的下拉列表中选择978-7-111-53552-2-Chapter23-77.jpg单选项;选择草图7为要投影的草图;选取图23.17所示的模型表面为要投影到的面,选中978-7-111-53552-2-Chapter23-78.jpg复选框。

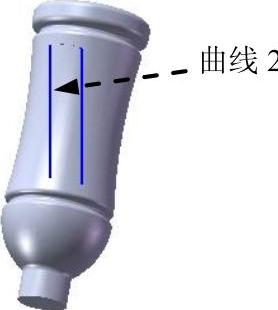

图23.16 曲线2


图23.17 定义投影面

Step13.创建图23.18所示的基准轴1。按住Ctrl键,选择曲线1和曲线2的两个端点;选择下拉菜单978-7-111-53552-2-Chapter23-81.jpg978-7-111-53552-2-Chapter23-82.jpg978-7-111-53552-2-Chapter23-83.jpg978-7-111-53552-2-Chapter23-84.jpg978-7-111-53552-2-Chapter23-85.jpg命令,系统弹出“基准轴”对话框;单击对话框中的978-7-111-53552-2-Chapter23-86.jpg按钮,完成基准轴1的创建。

Step14.创建图23.19所示的基准轴2。按住Ctrl键,选择曲线1和曲线2的两个端点;选择下拉菜单978-7-111-53552-2-Chapter23-87.jpg978-7-111-53552-2-Chapter23-88.jpg978-7-111-53552-2-Chapter23-89.jpg978-7-111-53552-2-Chapter23-90.jpg978-7-111-53552-2-Chapter23-91.jpg命令,系统弹出“基准轴”对话框;单击对话框中的978-7-111-53552-2-Chapter23-92.jpg按钮,完成基准轴2的创建。

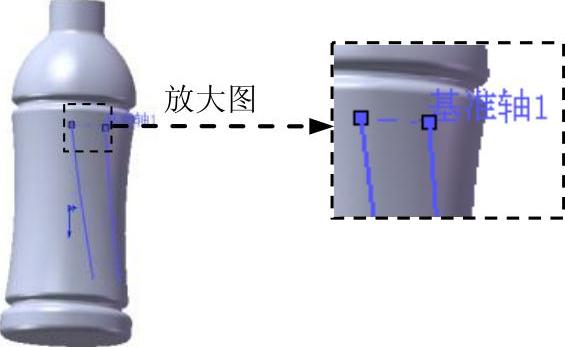

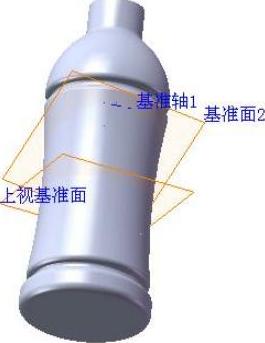

图23.18 基准轴1

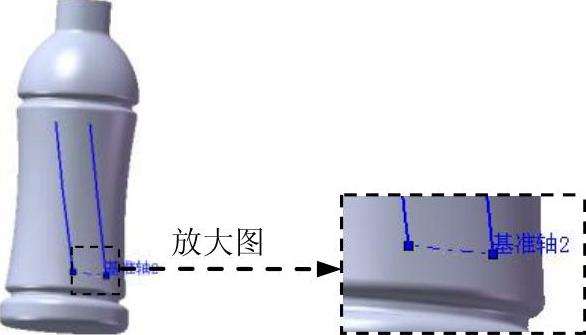

图23.19 基准轴2

Step15.创建图23.20所示的基准面2。选择下拉菜单978-7-111-53552-2-Chapter23-95.jpg978-7-111-53552-2-Chapter23-96.jpg978-7-111-53552-2-Chapter23-97.jpg978-7-111-53552-2-Chapter23-98.jpg978-7-111-53552-2-Chapter23-99.jpg命令;选取基准轴1和上视基准面为参考实体;在978-7-111-53552-2-Chapter23-100.jpg后的文本框中输入数值330.0。

Step16.创建图23.21所示的基准面3。选择下拉菜单978-7-111-53552-2-Chapter23-101.jpg978-7-111-53552-2-Chapter23-102.jpg978-7-111-53552-2-Chapter23-103.jpg978-7-111-53552-2-Chapter23-104.jpg978-7-111-53552-2-Chapter23-105.jpg命令;选取基准轴2和上视基准面为参考实体;在978-7-111-53552-2-Chapter23-106.jpg后的文本框中输入数值30.0。

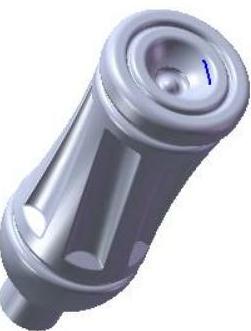

图23.20 基准面2


图23.21 基准面3

Step17.创建图23.22所示的草图8。选择下拉菜单978-7-111-53552-2-Chapter23-109.jpg978-7-111-53552-2-Chapter23-110.jpg978-7-111-53552-2-Chapter23-111.jpg命令;选取基准面2为草图基准面,绘制图23.22所示的草图。

Step18.创建图23.23所示的草图9。选择下拉菜单978-7-111-53552-2-Chapter23-112.jpg978-7-111-53552-2-Chapter23-113.jpg978-7-111-53552-2-Chapter23-114.jpg命令;选取基准面2为草图基准面,绘制图23.23所示的草图。


图23.22 草图8


图23.23 草图9

Step19.创建图23.24所示的草图10。选择下拉菜单978-7-111-53552-2-Chapter23-117.jpg978-7-111-53552-2-Chapter23-118.jpg978-7-111-53552-2-Chapter23-119.jpg命令;选取基准面3为草图基准面,绘制图23.24所示的草图。

Step20.创建图23.25所示的草图11。选择下拉菜单978-7-111-53552-2-Chapter23-120.jpg978-7-111-53552-2-Chapter23-121.jpg978-7-111-53552-2-Chapter23-122.jpg命令;选取基准面3为草图基准面,绘制图23.25所示的草图。


图23.24 草图10


图23.25 草图11

Step21.创建图23.26所示的曲面-放样1。选择下拉菜单978-7-111-53552-2-Chapter23-125.jpg978-7-111-53552-2-Chapter23-126.jpg978-7-111-53552-2-Chapter23-127.jpg978-7-111-53552-2-Chapter23-128.jpg978-7-111-53552-2-Chapter23-129.jpg命令,系统弹出“曲面-放样”对话框;选择草图8和草图9作为曲面-放样1的轮廓。其他采用系统默认设置;在对话框中单击978-7-111-53552-2-Chapter23-130.jpg按钮,完成曲面-放样1的创建。

Step22.创建图23.27所示的曲面-放样2。选择下拉菜单978-7-111-53552-2-Chapter23-131.jpg978-7-111-53552-2-Chapter23-132.jpg978-7-111-53552-2-Chapter23-133.jpg978-7-111-53552-2-Chapter23-134.jpg978-7-111-53552-2-Chapter23-135.jpg命令;选择草图10和草图11作为曲面-放样2的轮廓。

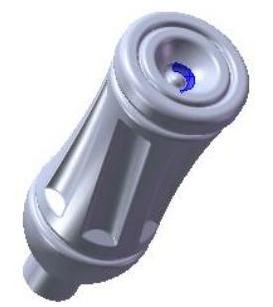

图23.26 曲面-放样1


图23.27 曲面-放样2

Step23.创建图23.28所示的曲面-放样3。选择下拉菜单978-7-111-53552-2-Chapter23-138.jpg978-7-111-53552-2-Chapter23-139.jpg978-7-111-53552-2-Chapter23-140.jpg978-7-111-53552-2-Chapter23-141.jpg978-7-111-53552-2-Chapter23-142.jpg命令;选择草图8和草图10为曲面-放样3的轮廓;选取曲线1和曲线2为曲面-放样3的引导线,其他采用系统默认设置。

Step24.创建图23.29所示的曲面-缝合1。选择下拉菜单978-7-111-53552-2-Chapter23-143.jpg978-7-111-53552-2-Chapter23-144.jpg978-7-111-53552-2-Chapter23-145.jpg978-7-111-53552-2-Chapter23-146.jpg978-7-111-53552-2-Chapter23-147.jpg命令,系统弹出“缝合曲面”对话框;选择曲面-放样1、曲面-放样2及曲面-放样3为要缝合的曲面;单击对话框中的978-7-111-53552-2-Chapter23-148.jpg按钮,完成曲面-缝合1的创建。


图23.28 曲面-放样3


图23.29 曲面-缝合1

Step25.创建图23.30所示的基准轴3。选择下拉菜单978-7-111-53552-2-Chapter23-151.jpg978-7-111-53552-2-Chapter23-152.jpg978-7-111-53552-2-Chapter23-153.jpg978-7-111-53552-2-Chapter23-154.jpg978-7-111-53552-2-Chapter23-155.jpg命令;在“基准轴”对话框的978-7-111-53552-2-Chapter23-156.jpg区域中单击978-7-111-53552-2-Chapter23-157.jpg按钮;选取图23.30所示的圆柱面为基准轴的参考实体。

Step26.创建图23.31所示的使用曲面切除1。选择下拉菜单978-7-111-53552-2-Chapter23-158.jpg978-7-111-53552-2-Chapter23-159.jpg978-7-111-53552-2-Chapter23-160.jpg978-7-111-53552-2-Chapter23-161.jpg978-7-111-53552-2-Chapter23-162.jpg命令,系统弹出“使用曲面切除”对话框;选择曲面-缝合1为切除曲面;单击978-7-111-53552-2-Chapter23-163.jpg按钮;单击对话框中的978-7-111-53552-2-Chapter23-164.jpg按钮,完成使用曲面切除1的创建。


图23.30 基准轴3


图23.31 使用曲面切除1

Step27.创建图23.32b所示的阵列(圆周)1。选择下拉菜单978-7-111-53552-2-Chapter23-167.jpg978-7-111-53552-2-Chapter23-168.jpg978-7-111-53552-2-Chapter23-169.jpg978-7-111-53552-2-Chapter23-170.jpg978-7-111-53552-2-Chapter23-171.jpg命令,系统弹出“圆周阵列”对话框;选择图23.32a所示的使用曲面切除1特征作为阵列的源特征;选取设计树中的基准轴3为圆周阵列轴,在978-7-111-53552-2-Chapter23-172.jpg区域978-7-111-53552-2-Chapter23-173.jpg按钮后的文本框中输入数值60,在978-7-111-53552-2-Chapter23-174.jpg区域978-7-111-53552-2-Chapter23-175.jpg按钮后的文本框中输入数值6;选中978-7-111-53552-2-Chapter23-176.jpg复选框。

Step28.创建圆角7。选择下拉菜单978-7-111-53552-2-Chapter23-177.jpg978-7-111-53552-2-Chapter23-178.jpg978-7-111-53552-2-Chapter23-179.jpg978-7-111-53552-2-Chapter23-180.jpg978-7-111-53552-2-Chapter23-181.jpg命令,选取图23.33所示的边线为要倒圆角的对象,圆角半径值为2.0。


图23.32 阵列(圆周)1

Step29.创建圆角8。选择下拉菜单978-7-111-53552-2-Chapter23-183.jpg978-7-111-53552-2-Chapter23-184.jpg978-7-111-53552-2-Chapter23-185.jpg978-7-111-53552-2-Chapter23-186.jpg978-7-111-53552-2-Chapter23-187.jpg命令;选取图23.34所示的边线为要圆角的对象;圆角半径值为2.0。


图23.33 圆角7


图23.34 圆角8(www.daowen.com)

Step30.创建图23.35所示的零件特征——切除-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter23-190.jpg978-7-111-53552-2-Chapter23-191.jpg978-7-111-53552-2-Chapter23-192.jpg978-7-111-53552-2-Chapter23-193.jpg978-7-111-53552-2-Chapter23-194.jpg命令;选取图23.36所示的模型表面为草图基准面,在草绘环境中绘制图23.37所示的草图12;采用系统默认的切除深度方向;在“切除-拉伸”对话框978-7-111-53552-2-Chapter23-195.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter23-196.jpg选项,输入深度值4.0;单击对话框中的978-7-111-53552-2-Chapter23-197.jpg按钮,完成切除-拉伸1的创建。


图23.35 切除-拉伸1


图23.36 草图基准面


图23.37 草图12

Step31.创建圆角9。选择下拉菜单978-7-111-53552-2-Chapter23-201.jpg978-7-111-53552-2-Chapter23-202.jpg978-7-111-53552-2-Chapter23-203.jpg978-7-111-53552-2-Chapter23-204.jpg978-7-111-53552-2-Chapter23-205.jpg命令;选取图23.38所示的边线为要倒圆角的对象;圆角半径值为3.0。

Step32.创建圆角10。选择下拉菜单978-7-111-53552-2-Chapter23-206.jpg978-7-111-53552-2-Chapter23-207.jpg978-7-111-53552-2-Chapter23-208.jpg978-7-111-53552-2-Chapter23-209.jpg978-7-111-53552-2-Chapter23-210.jpg命令;选取图23.39所示的边线为要倒圆角的对象;圆角半径值为1.0。


图23.38 圆角9


图23.39 圆角10

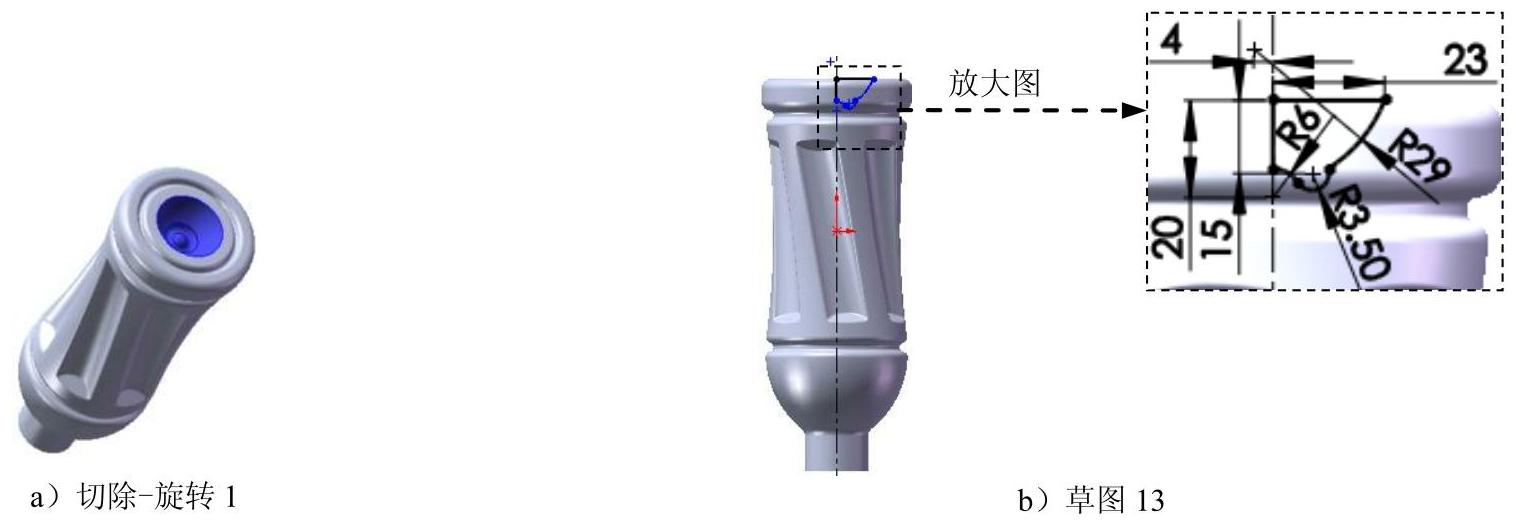

Step33.创建图23.40a所示的零件特征——切除-旋转1。选择下拉菜单978-7-111-53552-2-Chapter23-213.jpg978-7-111-53552-2-Chapter23-214.jpg978-7-111-53552-2-Chapter23-215.jpg978-7-111-53552-2-Chapter23-216.jpg978-7-111-53552-2-Chapter23-217.jpg命令,系统弹出“旋转”对话框;选取右视基准面为草图基准面,进入草绘环境,绘制图23.40b所示的草图13(包括旋转轴线),选择下拉菜单978-7-111-53552-2-Chapter23-218.jpg978-7-111-53552-2-Chapter23-219.jpg978-7-111-53552-2-Chapter23-220.jpg命令,退出草绘环境,系统弹出“切除-旋转”对话框;采用草图中绘制的旋转轴线;在“切除-旋转”对话框978-7-111-53552-2-Chapter23-221.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter23-222.jpg选项,采用系统默认的旋转方向,在978-7-111-53552-2-Chapter23-223.jpg区域的978-7-111-53552-2-Chapter23-224.jpg文本框中输入数值360.0;单击对话框中的978-7-111-53552-2-Chapter23-225.jpg按钮,完成切除-旋转1的创建。


图23.40 切除-旋转1

Step34.创建图23.41所示的圆角11。选择下拉菜单978-7-111-53552-2-Chapter23-227.jpg978-7-111-53552-2-Chapter23-228.jpg978-7-111-53552-2-Chapter23-229.jpg978-7-111-53552-2-Chapter23-230.jpg978-7-111-53552-2-Chapter23-231.jpg命令;选取图23.41所示的边线为要倒圆角的对象;圆角半径值为4.0。

Step35.创建图23.42所示的曲面-等距1。选择下拉菜单978-7-111-53552-2-Chapter23-232.jpg978-7-111-53552-2-Chapter23-233.jpg978-7-111-53552-2-Chapter23-234.jpg978-7-111-53552-2-Chapter23-235.jpg978-7-111-53552-2-Chapter23-236.jpg命令,系统弹出“等距曲面”对话框;选取图23.42所示的实体表面为等距曲面;在978-7-111-53552-2-Chapter23-237.jpg后的文本框中输入数值0;单击978-7-111-53552-2-Chapter23-238.jpg按钮,完成曲面-等距1的创建。

说明:曲面等距前后实体并没有变化,只是在实体表面创建了曲面。

Step36.创建图23.43所示的分割线2。选择下拉菜单978-7-111-53552-2-Chapter23-239.jpg978-7-111-53552-2-Chapter23-240.jpg978-7-111-53552-2-Chapter23-241.jpg978-7-111-53552-2-Chapter23-242.jpg978-7-111-53552-2-Chapter23-243.jpg命令;采用系统默认的分割类型;在设计树中选取右视基准面为分割工具;选取图23.43所示的模型表面为要分割的面。


图23.41 圆角11

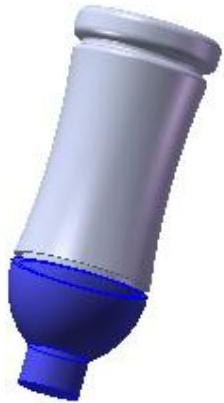

图23.42 曲面-等距1


图23.43 分割线2

Step37.创建图23.44所示的草图14。选择下拉菜单978-7-111-53552-2-Chapter23-247.jpg978-7-111-53552-2-Chapter23-248.jpg978-7-111-53552-2-Chapter23-249.jpg命令;选取图23.45所示的表面为草图基准面,绘制图23.44所示的草图。

Step38.创建图23.46所示的草图15。选择下拉菜单978-7-111-53552-2-Chapter23-250.jpg978-7-111-53552-2-Chapter23-251.jpg978-7-111-53552-2-Chapter23-252.jpg命令;选取图23.45所示的表面为草图基准面,绘制图23.46所示的草图。

Step39.创建图23.47所示的草图16。选择下拉菜单978-7-111-53552-2-Chapter23-253.jpg978-7-111-53552-2-Chapter23-254.jpg978-7-111-53552-2-Chapter23-255.jpg命令;选取图23.45所示的表面为草图基准面,绘制图23.47所示的草图。

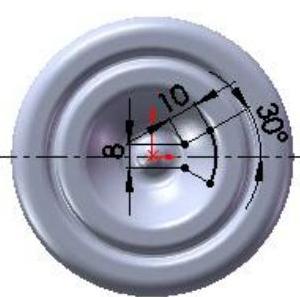

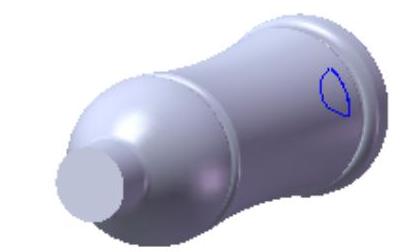

图23.44 草图14

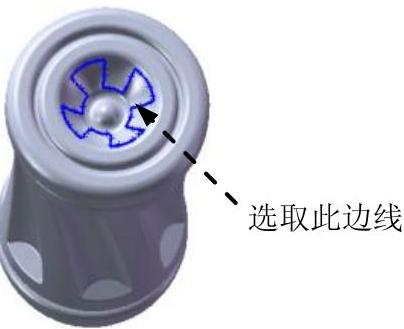

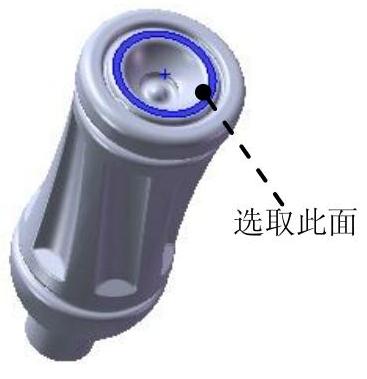

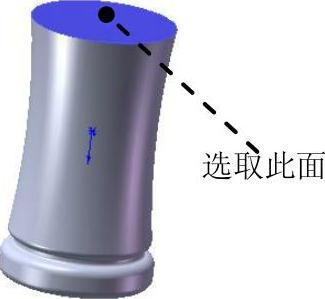

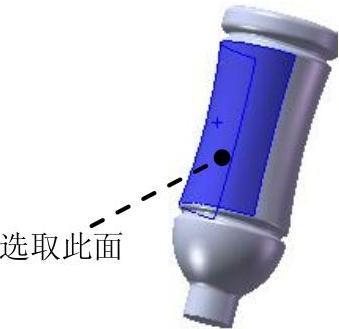

图23.45 草图基准面


图23.46 草图15


图23.47 草图16

Step40.创建图23.48所示的曲线3。选择下拉菜单978-7-111-53552-2-Chapter23-260.jpg978-7-111-53552-2-Chapter23-261.jpg978-7-111-53552-2-Chapter23-262.jpg978-7-111-53552-2-Chapter23-263.jpg978-7-111-53552-2-Chapter23-264.jpg命令;在“投影曲线”对话框的下拉列表中选择978-7-111-53552-2-Chapter23-265.jpg单选项;选择草图14为要投影的草图;选取图23.49所示的模型表面为要投影到的面;选中978-7-111-53552-2-Chapter23-266.jpg复选框。

Step41.创建图23.50所示的曲线4。选择下拉菜单978-7-111-53552-2-Chapter23-267.jpg978-7-111-53552-2-Chapter23-268.jpg978-7-111-53552-2-Chapter23-269.jpg978-7-111-53552-2-Chapter23-270.jpg978-7-111-53552-2-Chapter23-271.jpg命令;在“投影曲线”对话框的下拉列表中选择978-7-111-53552-2-Chapter23-272.jpg单选项;选择草图15为要投影的草图;选取图23.49所示的模型表面为要投影到的面;选中978-7-111-53552-2-Chapter23-273.jpg复选框。

Step42.创建图23.51所示的曲线5。选择下拉菜单978-7-111-53552-2-Chapter23-274.jpg978-7-111-53552-2-Chapter23-275.jpg978-7-111-53552-2-Chapter23-276.jpg978-7-111-53552-2-Chapter23-277.jpg978-7-111-53552-2-Chapter23-278.jpg命令;在“投影曲线”对话框的下拉列表中选择978-7-111-53552-2-Chapter23-279.jpg单选项;选择草图16为要投影的草图;选取图23.49所示的模型表面为要投影到的面,选中978-7-111-53552-2-Chapter23-280.jpg复选框。

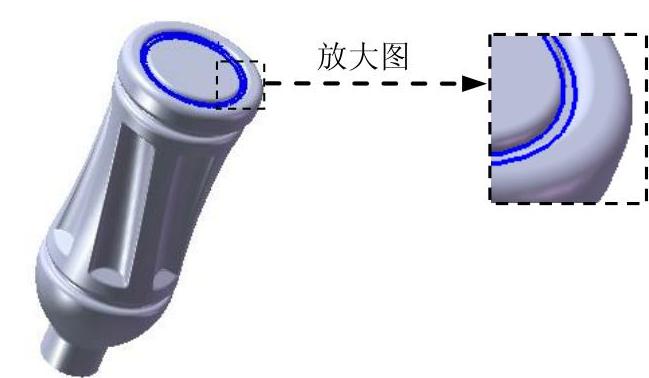

图23.48 曲线3


图23.49 投影面


图23.50 曲线4

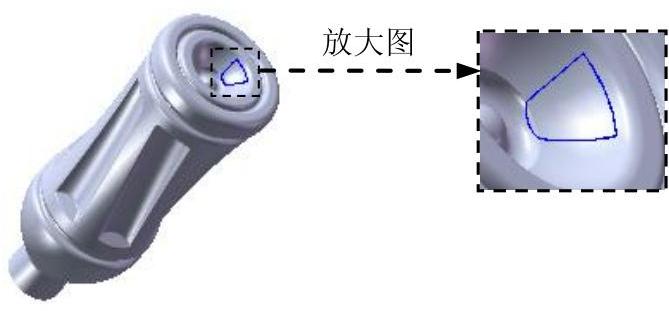

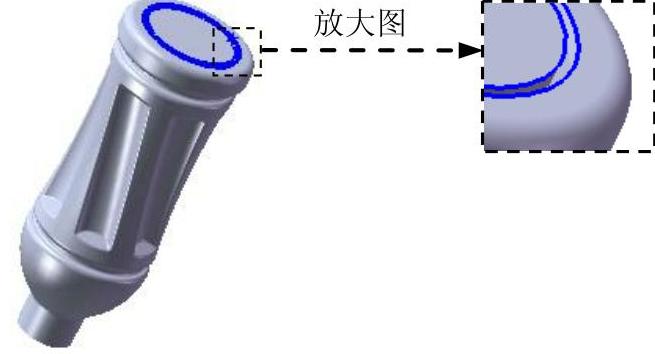

图23.51 曲线5

Step43.创建图23.52所示的草图17。选择下拉菜单978-7-111-53552-2-Chapter23-285.jpg978-7-111-53552-2-Chapter23-286.jpg978-7-111-53552-2-Chapter23-287.jpg命令;选取右视基准面作为草图基准面,绘制图23.52所示的草图。

Step44.创建图23.53所示的曲线6。选择下拉菜单978-7-111-53552-2-Chapter23-288.jpg978-7-111-53552-2-Chapter23-289.jpg978-7-111-53552-2-Chapter23-290.jpg978-7-111-53552-2-Chapter23-291.jpg978-7-111-53552-2-Chapter23-292.jpg命令;在“投影曲线”对话框的下拉列表中选择978-7-111-53552-2-Chapter23-293.jpg单选项;选择草图17为要投影的草图;选取图23.54所示的模型表面为要投影到的面,取消选中978-7-111-53552-2-Chapter23-294.jpg复选框。

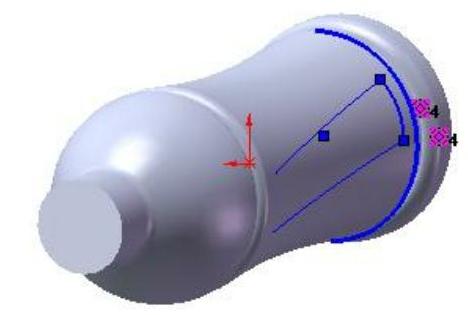

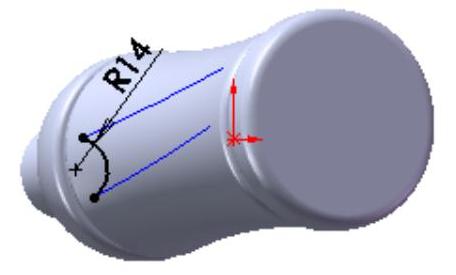

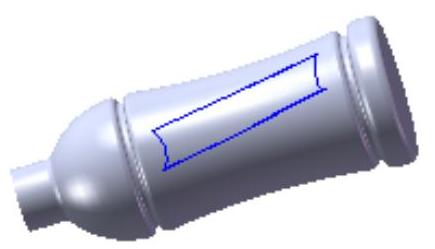

图23.52 草图17


图23.53 曲线6


图23.54 投影面

Step45.创建图23.55所示的曲面-放样4。选择下拉菜单978-7-111-53552-2-Chapter23-298.jpg978-7-111-53552-2-Chapter23-299.jpg978-7-111-53552-2-Chapter23-300.jpg978-7-111-53552-2-Chapter23-301.jpg命令;选择曲线3和曲线6为曲面-放样4的轮廓;选取曲线4和曲线5为曲面-放样4的引导线;其他采用系统默认设置。

Step46.创建图23.56所示的使用曲面切除2。选择下拉菜单978-7-111-53552-2-Chapter23-302.jpg978-7-111-53552-2-Chapter23-303.jpg978-7-111-53552-2-Chapter23-304.jpg978-7-111-53552-2-Chapter23-305.jpg978-7-111-53552-2-Chapter23-306.jpg命令;选择曲面-放样4为切除曲面;采用系统默认的切除方向。

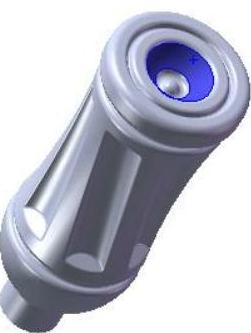

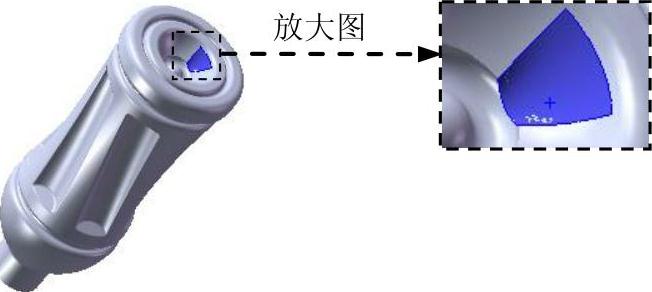

图23.55 曲面-放样4


图23.56 使用曲面切除2

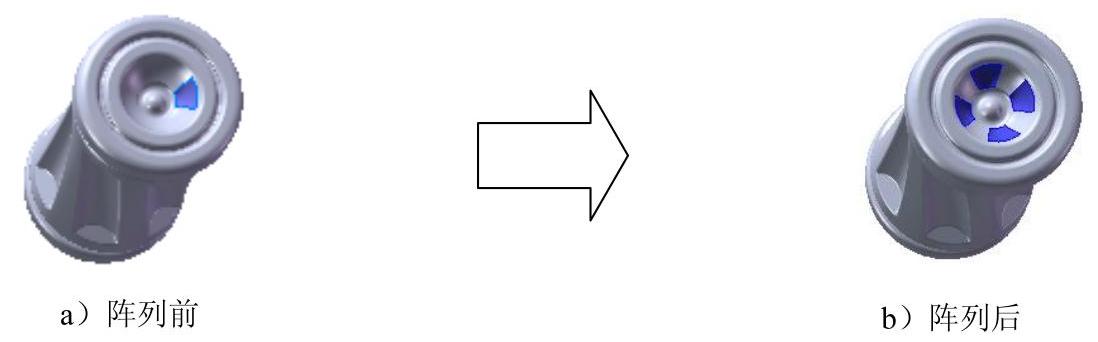

Step47.创建图23.57b所示的阵列(圆周)2。选择下拉菜单978-7-111-53552-2-Chapter23-309.jpg978-7-111-53552-2-Chapter23-310.jpg978-7-111-53552-2-Chapter23-311.jpg978-7-111-53552-2-Chapter23-312.jpg978-7-111-53552-2-Chapter23-313.jpg命令;选择图23.57a所示的使用曲面切除2特征为阵列的源特征;选取设计树中的基准轴3作为圆周阵列轴;在978-7-111-53552-2-Chapter23-314.jpg区域978-7-111-53552-2-Chapter23-315.jpg按钮后的文本框中输入数值90.0;在978-7-111-53552-2-Chapter23-316.jpg区域978-7-111-53552-2-Chapter23-317.jpg按钮后的文本框中输入数值4。

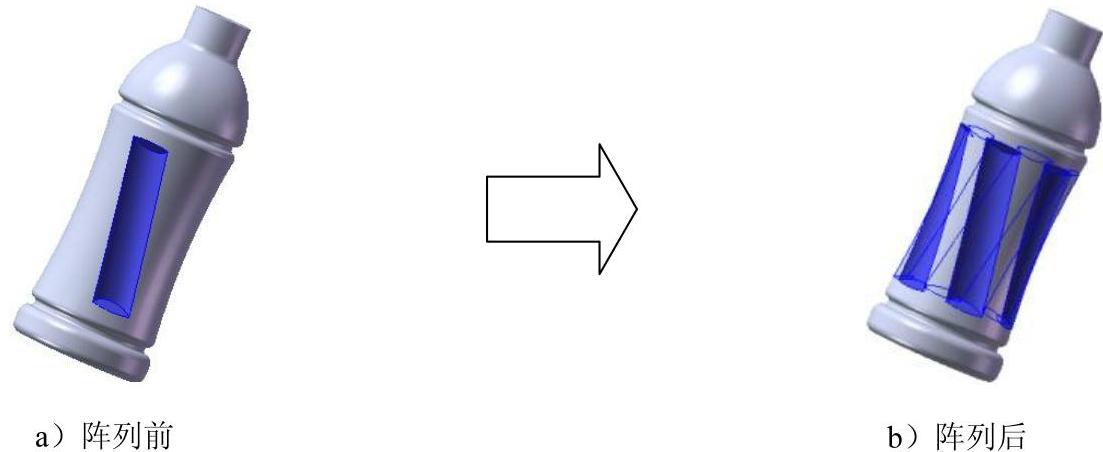

图23.57 阵列(圆周)2

Step48.创建圆角12。选择下拉菜单978-7-111-53552-2-Chapter23-319.jpg978-7-111-53552-2-Chapter23-320.jpg978-7-111-53552-2-Chapter23-321.jpg978-7-111-53552-2-Chapter23-322.jpg命令;选取图23.58所示的边线为要倒圆角的对象;圆角半径值为4.0。

Step49.创建圆角13。选择下拉菜单978-7-111-53552-2-Chapter23-323.jpg978-7-111-53552-2-Chapter23-324.jpg978-7-111-53552-2-Chapter23-325.jpg978-7-111-53552-2-Chapter23-326.jpg978-7-111-53552-2-Chapter23-327.jpg命令;选取图23.59所示的边线为要倒圆角的对象;圆角半径值为4.0。


图23.58 圆角12


图23.59 圆角13

Step50.创建图23.60a所示的零件特征——抽壳1。选择下拉菜单978-7-111-53552-2-Chapter23-330.jpg978-7-111-53552-2-Chapter23-331.jpg978-7-111-53552-2-Chapter23-332.jpg978-7-111-53552-2-Chapter23-333.jpg978-7-111-53552-2-Chapter23-334.jpg命令;选取图23.60b所示的模型表面为要移除的面;在“抽壳1”对话框的978-7-111-53552-2-Chapter23-335.jpg区域中输入壁厚值1.0;单击对话框中的978-7-111-53552-2-Chapter23-336.jpg按钮,完成抽壳1的创建。

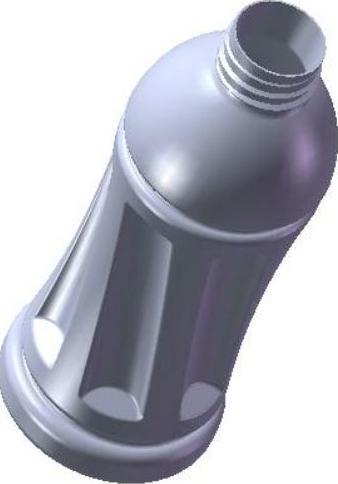

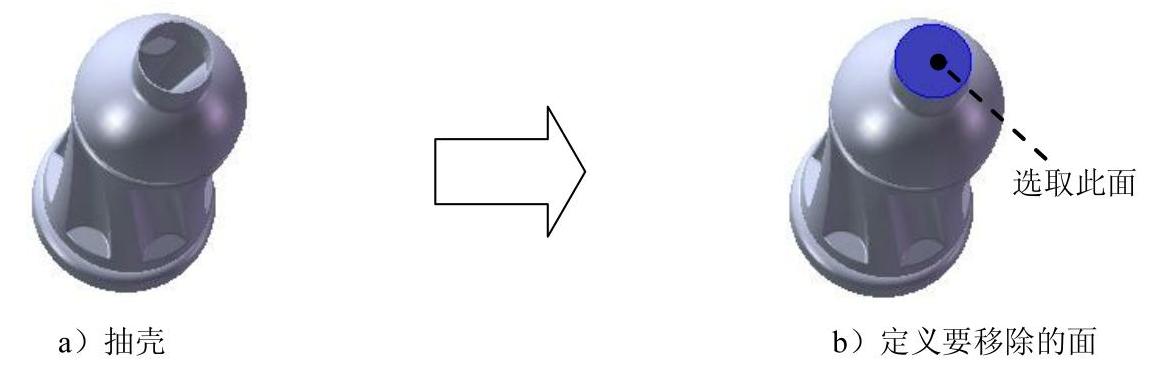

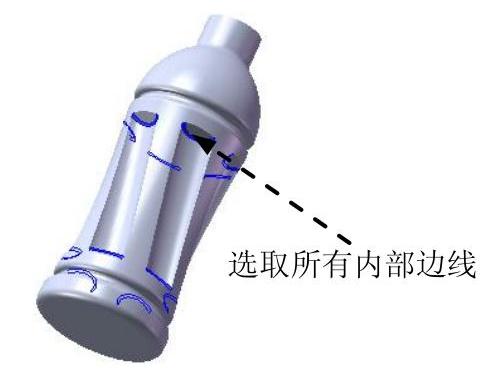

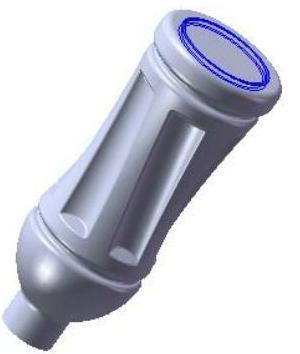

图23.60 抽壳1

Step51.创建图23.61所示的基准面4。选择下拉菜单978-7-111-53552-2-Chapter23-338.jpg978-7-111-53552-2-Chapter23-339.jpg978-7-111-53552-2-Chapter23-340.jpg978-7-111-53552-2-Chapter23-341.jpg978-7-111-53552-2-Chapter23-342.jpg命令;选取图23.61所示的面1为基准面4的参考实体;采用系统默认的偏移方向,输入偏移距离值3.0,选中978-7-111-53552-2-Chapter23-343.jpg复选框。

Step52.创建图23.62所示的草图18。选择下拉菜单978-7-111-53552-2-Chapter23-344.jpg978-7-111-53552-2-Chapter23-345.jpg978-7-111-53552-2-Chapter23-346.jpg命令;选取基准面4为草图基准面,绘制图23.62所示的草图。


图23.61 基准面4


图23.62 草图18

Step53.创建图23.63所示的螺旋线1。选择下拉菜单978-7-111-53552-2-Chapter23-349.jpg978-7-111-53552-2-Chapter23-350.jpg978-7-111-53552-2-Chapter23-351.jpg978-7-111-53552-2-Chapter23-352.jpg978-7-111-53552-2-Chapter23-353.jpg命令;选择草图18为螺旋线的横断面;在978-7-111-53552-2-Chapter23-354.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter23-355.jpg选项;在“螺旋线/涡状线”对话框的978-7-111-53552-2-Chapter23-356.jpg区域中选中978-7-111-53552-2-Chapter23-357.jpg单选项。在978-7-111-53552-2-Chapter23-358.jpg区域中输入图23.64所示的参数,选中978-7-111-53552-2-Chapter23-359.jpg复选框,其他均采用系统默认值;单击978-7-111-53552-2-Chapter23-360.jpg按钮,完成螺旋线1的创建。

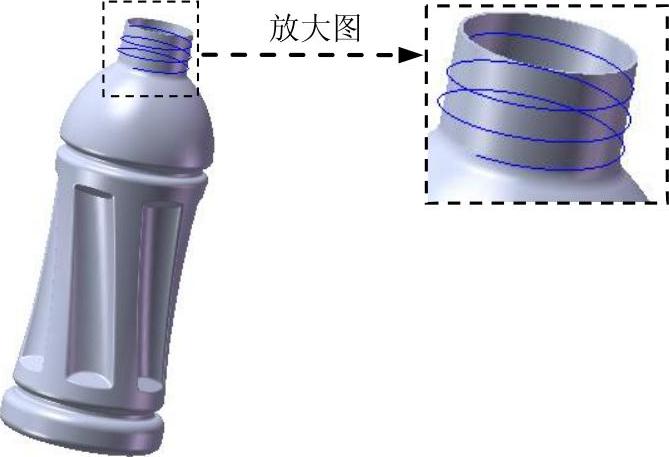

图23.63 螺旋线1

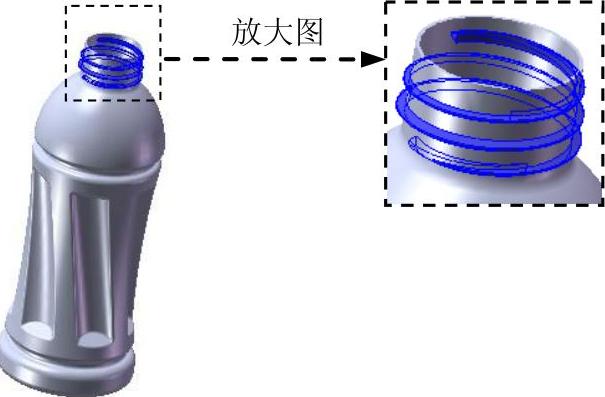

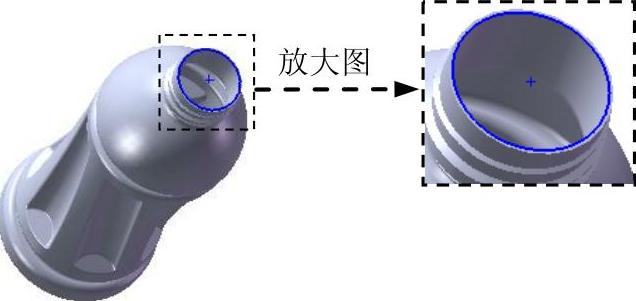

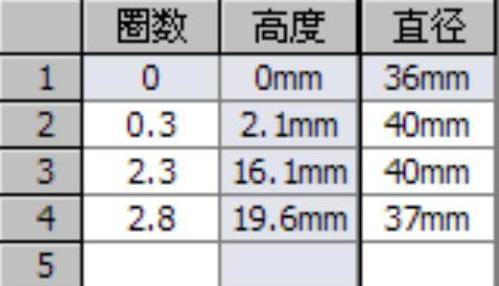

图23.64 定义螺旋线参数

Step54.创建图23.65所示的草图19。选择下拉菜单978-7-111-53552-2-Chapter23-363.jpg978-7-111-53552-2-Chapter23-364.jpg978-7-111-53552-2-Chapter23-365.jpg命令;选取右视基准面为草图基准面,绘制图23.65所示的草图。

Step55.创建图23.66所示的扫描1。选择下拉菜单978-7-111-53552-2-Chapter23-366.jpg978-7-111-53552-2-Chapter23-367.jpg978-7-111-53552-2-Chapter23-368.jpg978-7-111-53552-2-Chapter23-369.jpg978-7-111-53552-2-Chapter23-370.jpg命令,系统弹出“扫描”对话框;在图形区中选取草图19为切除-扫描的轮廓线;在图形区中选取螺旋线1为扫描的路径;单击对话框中的978-7-111-53552-2-Chapter23-371.jpg按钮,完成扫描1的创建。

Step56.创建图23.67所示的零件特征——切除-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter23-372.jpg978-7-111-53552-2-Chapter23-373.jpg978-7-111-53552-2-Chapter23-374.jpg978-7-111-53552-2-Chapter23-375.jpg978-7-111-53552-2-Chapter23-376.jpg命令;选取图23.68所示的模型表面为草图基准面,在草绘环境中绘制图23.69所示的横断面草图(使用瓶口内边线),选择下拉菜单978-7-111-53552-2-Chapter23-377.jpg978-7-111-53552-2-Chapter23-378.jpg978-7-111-53552-2-Chapter23-379.jpg命令,完成横断面草图的创建;采用系统默认的切除深度方向;在“切除-拉伸”对话框978-7-111-53552-2-Chapter23-380.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter23-381.jpg选项,输入深度值50.0;单击对话框中的978-7-111-53552-2-Chapter23-382.jpg按钮,完成切除-拉伸2的创建。


图23.65 草图19


图23.66 扫描1


图23.67 切除-拉伸2

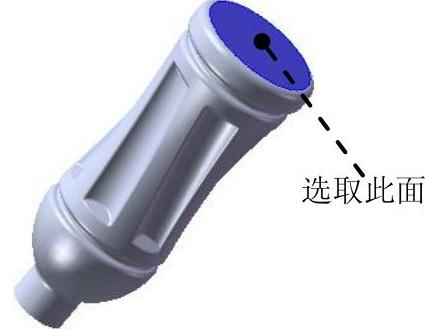

图23.68 草图基准面

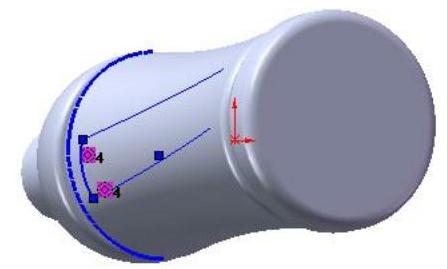

图23.69 横断面草图

Step57.至此,零件模型创建完毕。选择下拉菜单978-7-111-53552-2-Chapter23-388.jpg978-7-111-53552-2-Chapter23-389.jpg978-7-111-53552-2-Chapter23-390.jpg命令,命名为bottle,即可保存零件模型。
