实例概述

本实例主要讲述遥控器上盖的设计过程，其中主要运用了曲面拉伸、等距、投影曲线、边界曲面、扫描等命令。该模型是一个很典型的曲面设计实例，其中曲面的等距、投影、边界曲面和修剪是曲面创建的核心，在应用加厚曲面、拉伸和倒圆角等细节设计后，即可达到图22.1所示的效果。这种曲面设计的方法很值得读者学习。零件模型如图22.1所示。

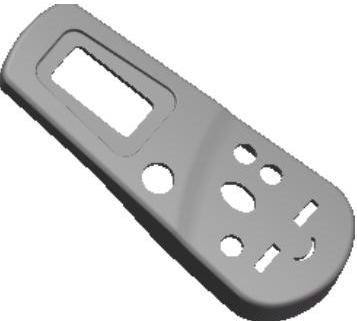

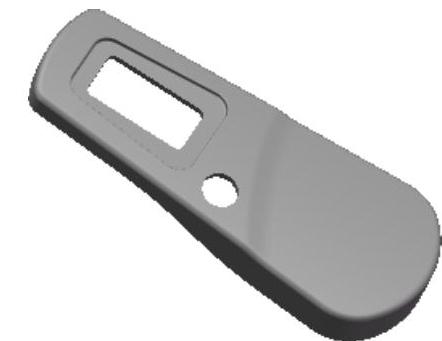

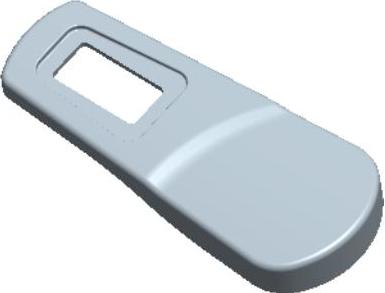

图22.1 零件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图22.2所示的曲面-拉伸1。选择下拉菜单命令；选取右视基准面作为草图平面，绘制图22.3所示的横断面草图。采用系统默认的深度方向；在区域的下拉列表中选择选项，在后的文本框中输入值50.0；在“凸台-拉伸”对话框中选中区域，然后在区域的下拉列表中选择选项，输入深度值120.0。

图22.2 曲面-拉伸1

图22.3 横断面草图

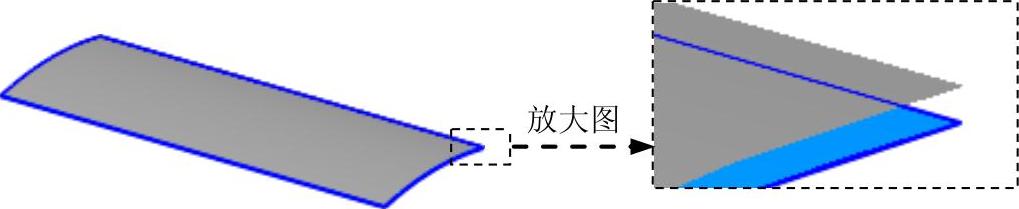

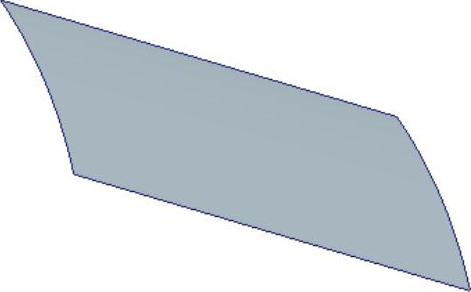

Step3.创建图22.4所示的曲面-等距1。选择下拉菜单命令；在后的文本框中输入值1.0。

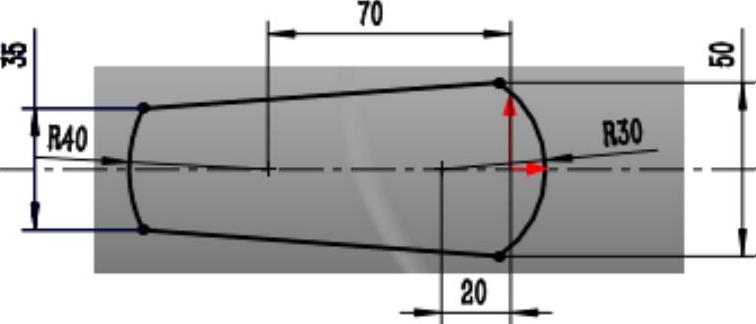

Step4.创建图22.5所示的草图2。选择下拉菜单命令。选取上视基准面为草图基准面，绘制图22.6所示的草图2（显示原点）。

图22.4 曲面—等距1

图22.5 草图2（建模环境）

图22.6 草图2（草图环境）

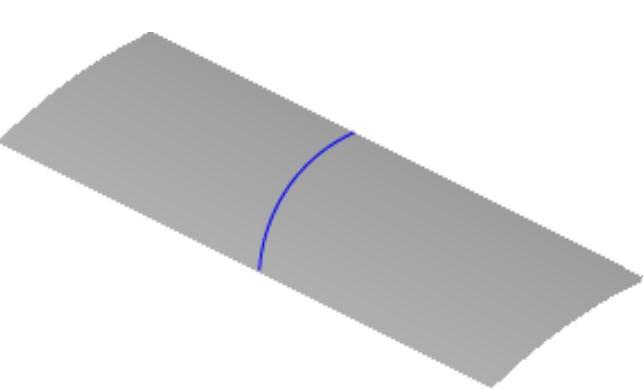

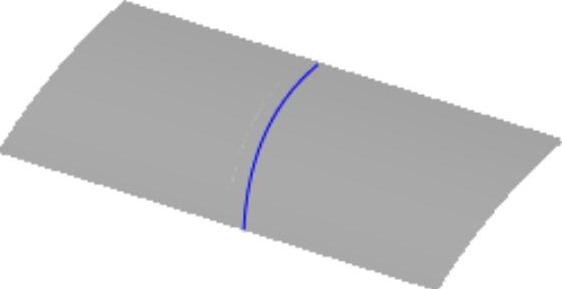

Step5.创建图22.7所示的投影曲线1。选择下拉菜单命令；在区域的下选中单选项。选择草图2作为要投影的草图，选取曲面-拉伸1作为投影面，并选中复选框。

图22.7 投影曲线1

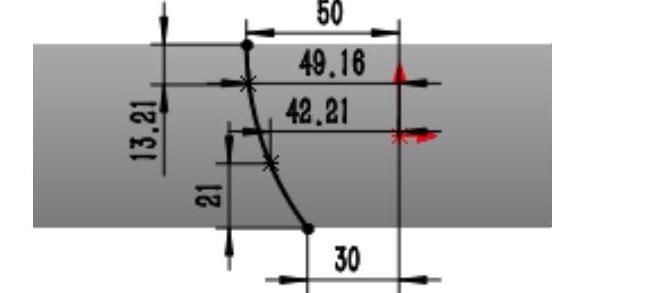

Step6.创建图22.8所示的草图3。选择下拉菜单命令。选取上视基准面为草图基准面，绘制图22.9所示的草图3（显示原点）。

图22.8 草图3（建模环境）

图22.9 草图3（草图环境）

Step7.创建图22.10所示的投影曲线2。选择下拉菜单命令；在区域的下选中单选项。选择草图3作为要投影的草图，选取曲面-等距1作为投影面，并选中复选框。

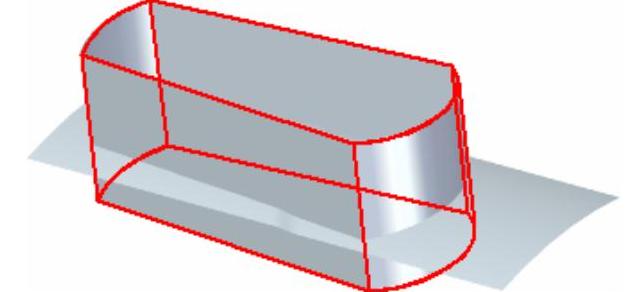

Step8.创建图22.11所示的边界-曲面1。选择下拉菜单命令，依次选取投影曲线1和投影曲线2作为的边界曲线。

图22.10 投影曲线2

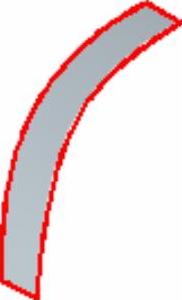

图22.11 边界-曲面1

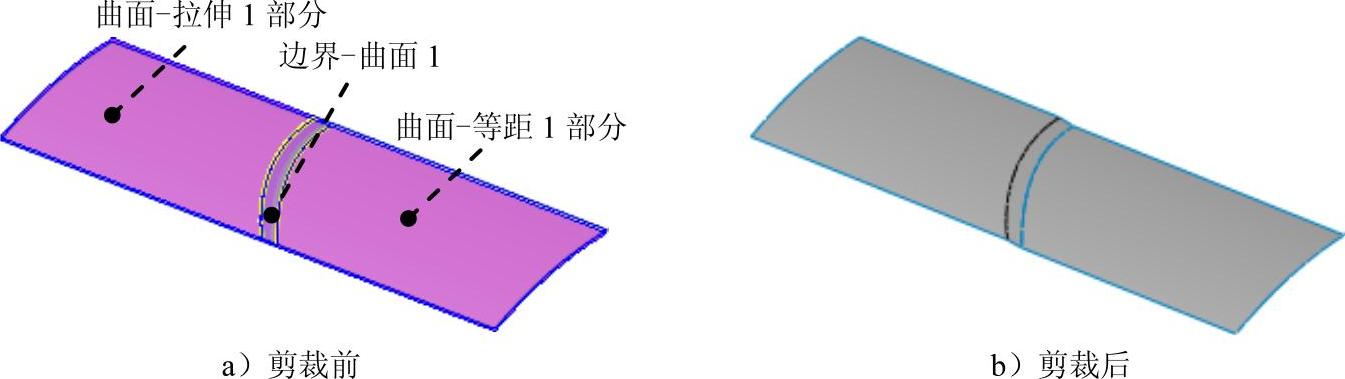

Step9.创建图22.12b所示的曲面-剪裁1。选择下拉菜单命令，系统弹出“曲面剪裁”对话框。在区域选中单选项，然后选取曲面-拉伸1、曲面-等距1和边界-曲面1作为剪裁工具，选取图22.12a所示的曲面作为保留部分；其他参数采用系统默认的设置。

图22.12 曲面-剪裁1

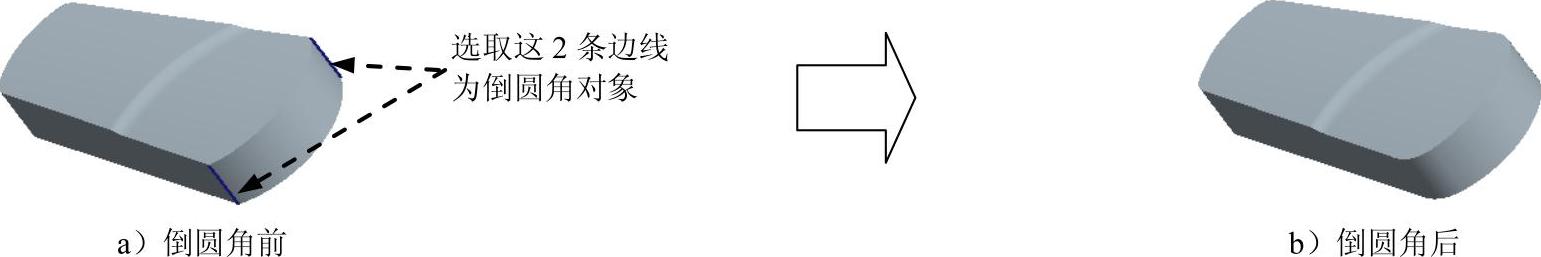

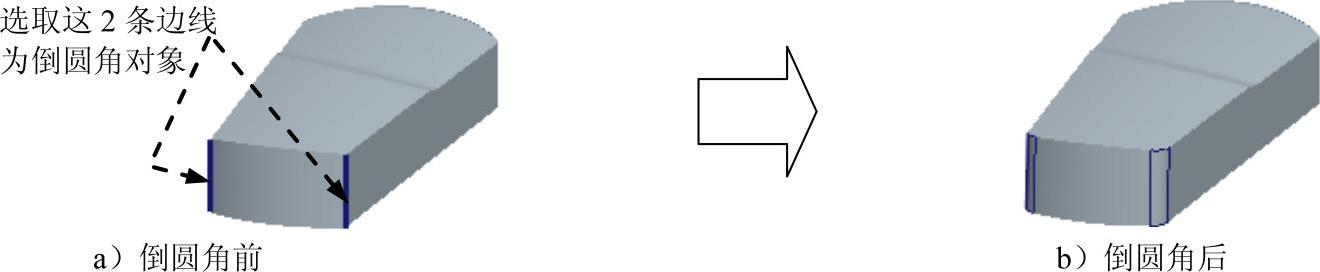

Step10.创建图22.13b所示的圆角1。选择图22.13a所示的边线为倒圆角对象，圆角半径值为20.0。

图22.13 圆角1

Step11.创建图22.14b所示的圆角2。选择图22.14a所示的边线为倒圆角对象，圆角半径值为10.0。

图22.14 圆角2

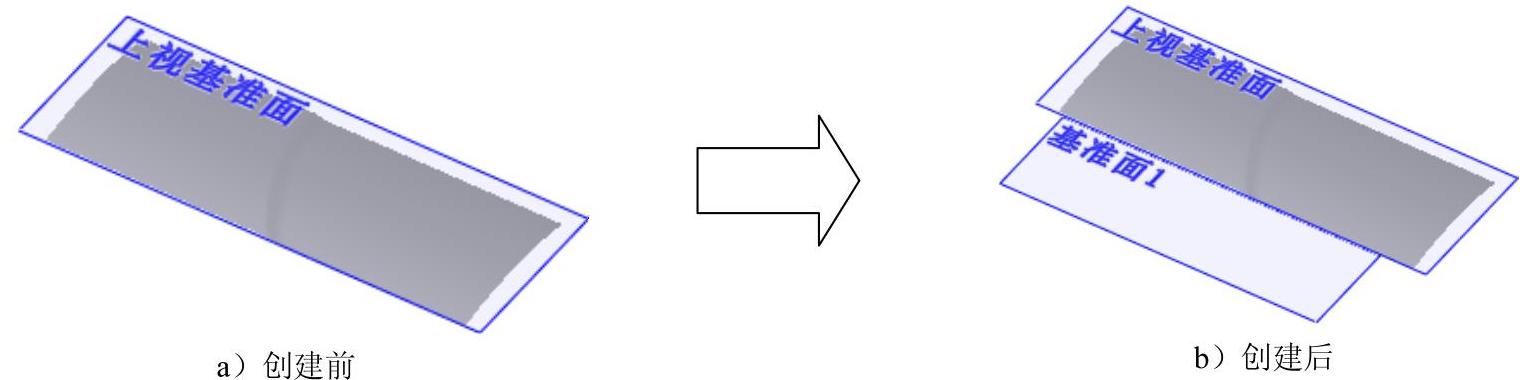

Step12.创建图22.15b所示的基准面1。选择下拉菜单命令，系统弹出“基准面”对话框，选取上视基准面为参考实体，在后的文本框中输入值20.00，并选中复选框，单击对话框中的按钮，完成基准面1的创建。

图22.15 基准面1

Step13.创建图22.16所示的曲面-拉伸2。选择下拉菜单命令；选取基准面1作为草图平面，绘制图22.17所示的横断面草图。采用系统默认的深度方向；在区域的下拉列表中选择选项，在后的文本框中输入值50.0。

图22.16 曲面-拉伸2

图22.17 横断面草图

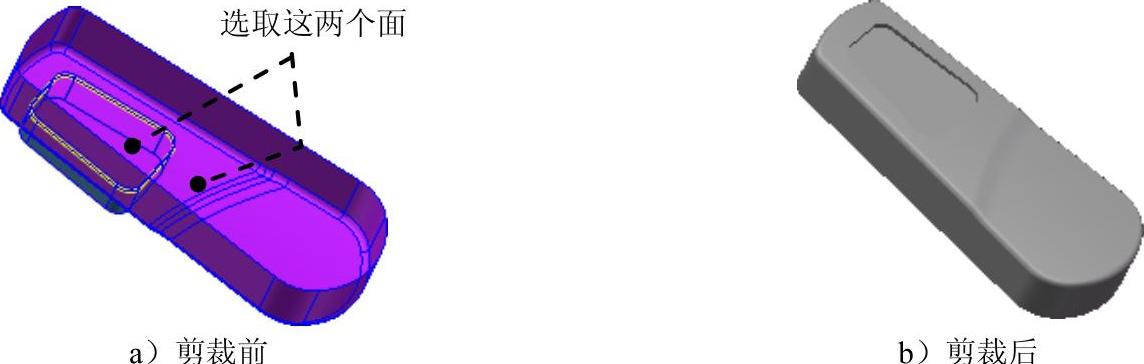

Step14.创建图22.18b所示的曲面-剪裁2。选择下拉菜单命令，系统弹出“曲面剪裁”对话框。在区域选中单选项，然后选取圆角2和曲面-拉伸2作为剪裁工具，选取图22.18a所示的曲面作为保留部分；其他参数采用系统默认的设置。

图22.18 曲面-剪裁2

Step15.创建图22.19b所示的圆角3。选择图22.19a所示的边线为倒圆角对象，圆角半径值为5.0。

图22.19 圆角3

Step16.创建图22.20b所示的圆角4。选择图22.20a所示的边线为倒圆角对象，圆角半径值为15.0。

图22.20 圆角4

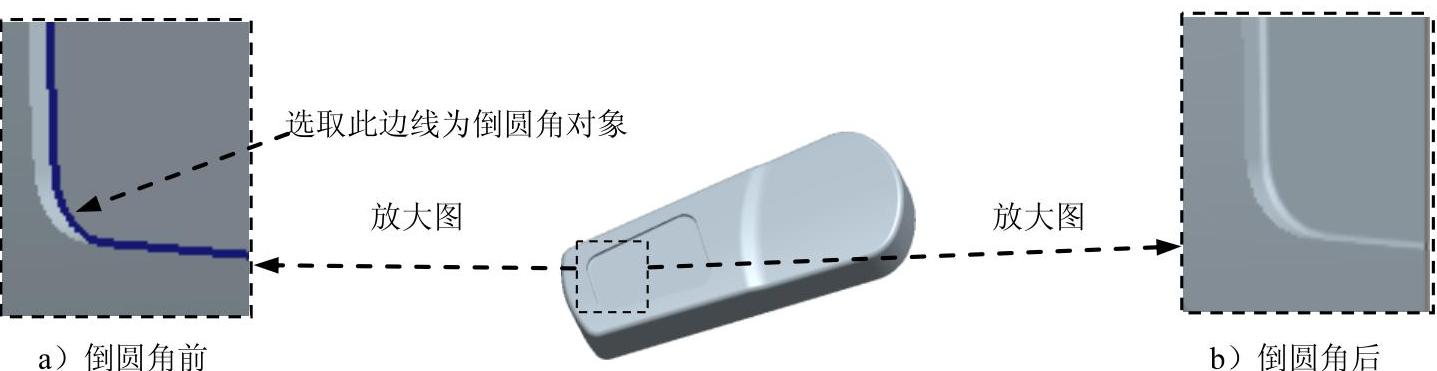

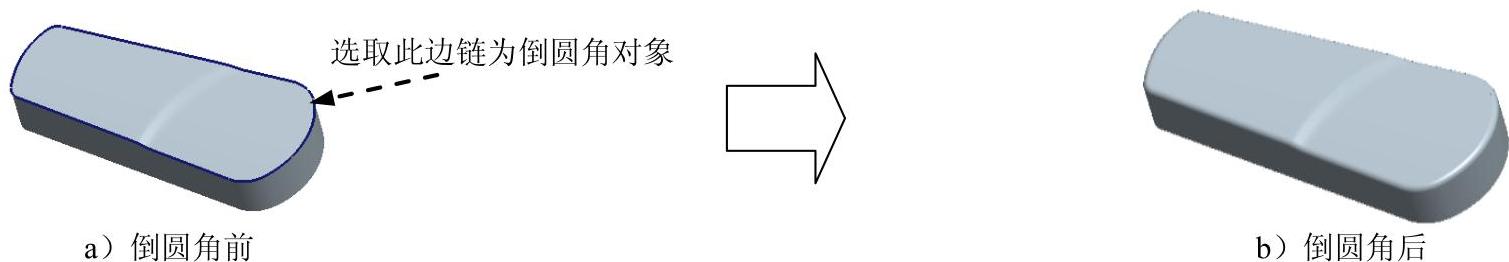

Step17.创建图22.21b所示的圆角5。选择图22.21a所示的边链为倒圆角对象，圆角半径值为2.0。

图22.21 圆角5

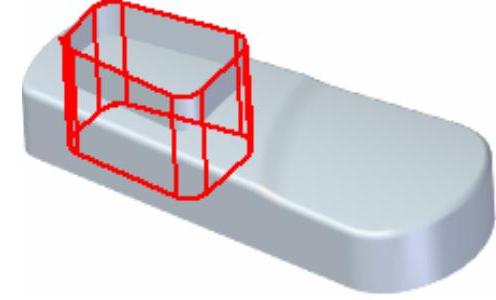

Step18.创建图22.22所示的曲面-拉伸3。选择下拉菜单命令；选取基准面1作为草图平面，绘制图22.23所示的横断面草图。采用系统默认的深度方向；在区域的下拉列表中选择选项，在后的文本框中输入值30.0。

图22.22 曲面-拉伸3

图22.23 横断面草图

Step19.创建图22.24所示的曲面-拉伸4。选择下拉菜单命令；选取右视基准面作为草图平面，绘制图22.25所示的横断面草图。采用系统默认的深度方向；在区域的下拉列表中选择选项，在后的文本框中输入值110.0，并单击按钮。

(www.daowen.com)

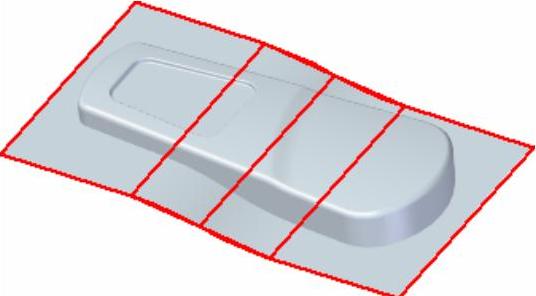

图22.24 曲面-拉伸4

图22.25 横断面草图

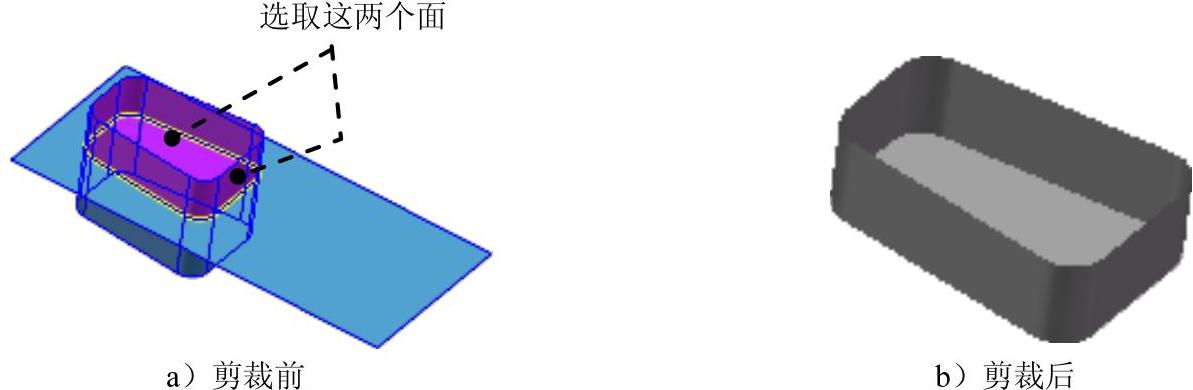

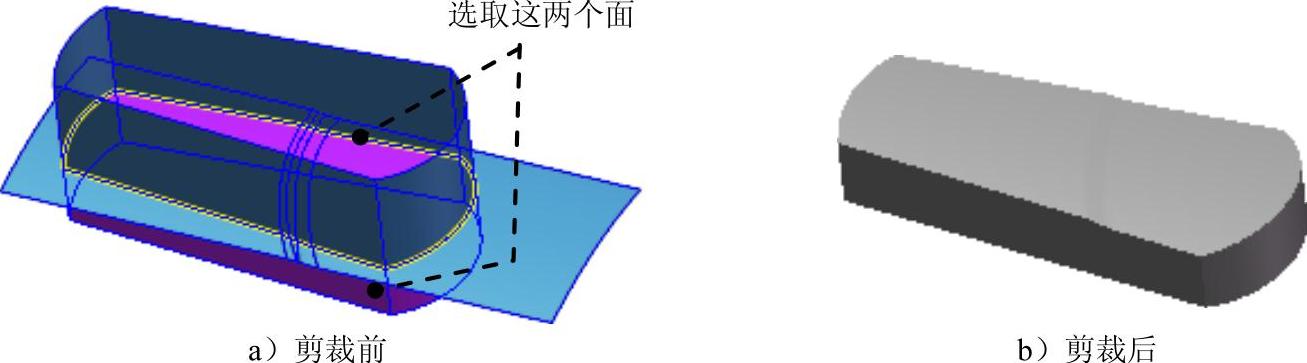

Step20.创建图22.26b所示的曲面-剪裁3。选择下拉菜单命令，系统弹出“曲面剪裁”对话框。在区域选中单选项，然后选取曲面-拉伸3和曲面-拉伸4作为剪裁工具，选取图22.26a所示的曲面作为保留部分；其他参数采用系统默认的设置。

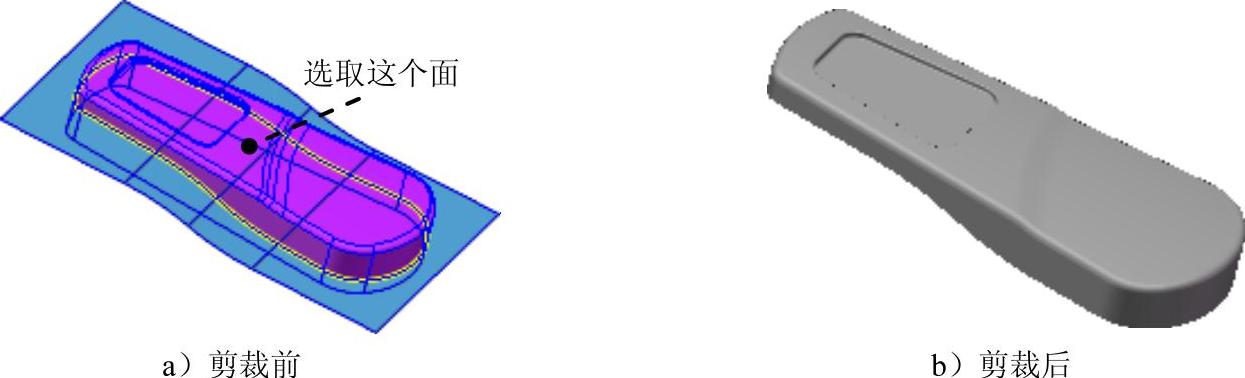

图22.26 曲面-剪裁3

Step21.创建图22.27b所示的曲面-剪裁4（隐藏曲面-剪裁2）。选择下拉菜单命令，系统弹出“曲面剪裁”对话框。在区域选中单选项，然后选取曲面-剪裁3和圆角5作为剪裁工具，选取图22.27a所示的曲面作为保留部分；其他参数采用系统默认的设置。

图22.27 曲面-剪裁4

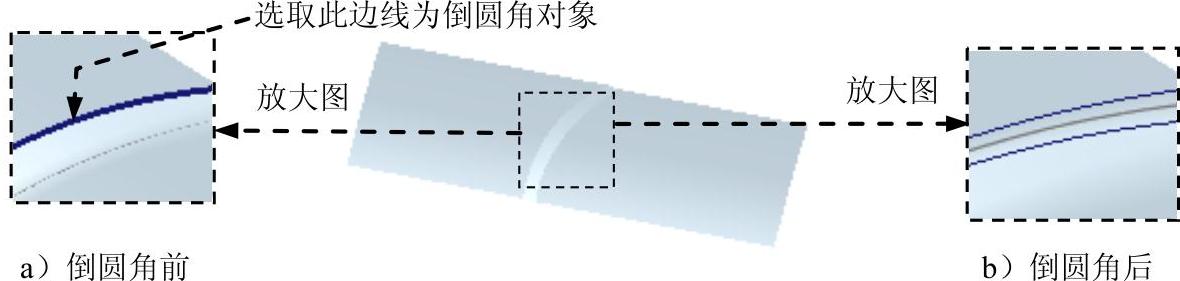

Step22.创建图22.28b所示的圆角6。选择图22.28a所示的边线为倒圆角对象，圆角半径值为0.5。

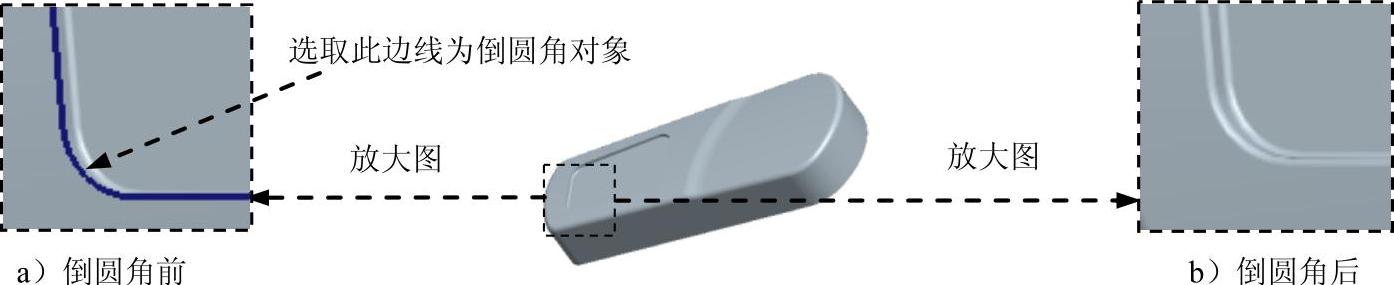

图22.28 圆角6

Step23.创建图22.29b所示的圆角7。选择图22.29a所示的边线为倒圆角对象，圆角半径值为0.5。

图22.29 圆角7

Step24.创建图22.30所示的曲面-拉伸5。选择下拉菜单命令；选取前视基准面作为草图平面，绘制图22.31所示的横断面草图。采用系统默认的深度方向；在区域的下拉列表中选择选项，在后的文本框中输入值80.0。

图22.30 曲面-拉伸5

图22.31 横断面草图

Step25.创建图22.32b所示的曲面-剪裁5。选择下拉菜单命令，系统弹出“曲面剪裁”对话框。在区域选中单选项，然后选取曲面-拉伸5和圆角7作为剪裁工具，选取图22.32a所示的曲面作为保留部分；其他参数采用系统默认的设置。

图22.32 曲面-剪裁5

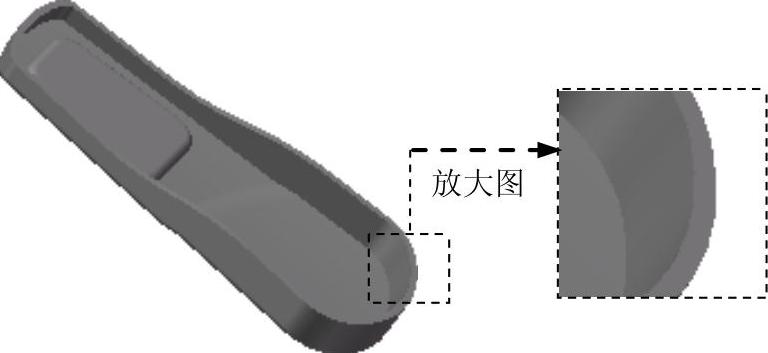

Step26.创建图22.33所示的加厚1。选择下拉菜单命令；选择整个曲面作为加厚曲面；在区域中单击按钮（向内加厚），在后的文本框中输入数值2.0。

图22.33 加厚1

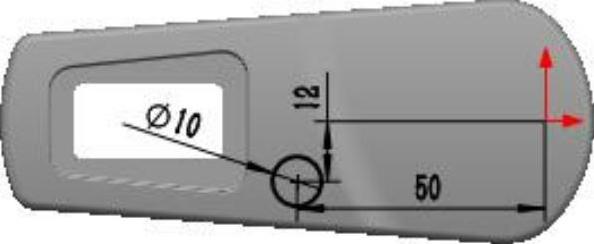

Step27.创建图22.34所示的零件特征——切除-拉伸1。选择下拉菜单命令。选取上视基准面作为草图基准面，绘制图22.35所示的横断面草图。在“切除-拉伸”对话框区域的下拉列表中选择选项。

图22.34 切除-拉伸1

图22.35 横断面草图

Step28.创建图22.36所示的零件特征——切除-拉伸2。选择下拉菜单命令。选取上视基准面作为草图基准面，绘制图22.37所示的横断面草图。在“切除-拉伸”对话框区域的下拉列表中选择选项。

图22.36 切除-拉伸2

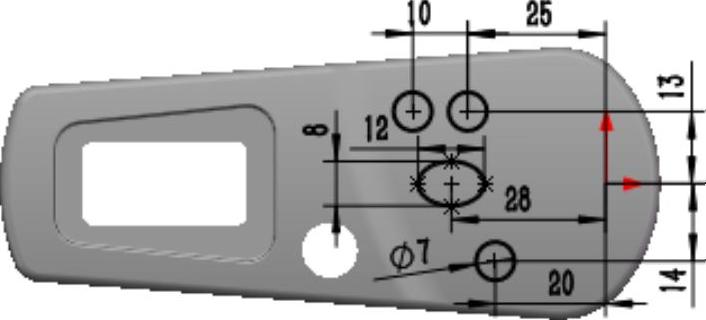

图22.37 横断面草图

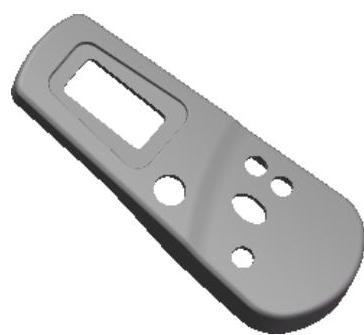

Step29.创建图22.38所示的零件特征——切除-拉伸3。选择下拉菜单命令。选取上视基准面作为草图基准面，绘制图22.39所示的横断面草图。在“切除-拉伸”对话框区域的下拉列表中选择选项。

图22.38 切除-拉伸3

图22.39 横断面草图

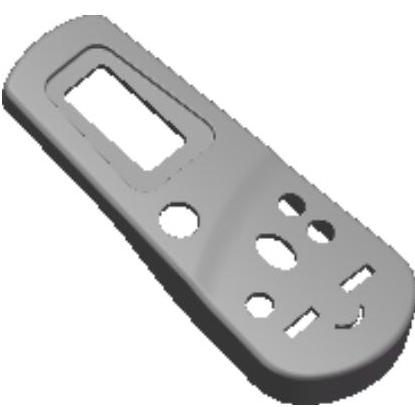

Step30.创建图22.40所示的零件特征——切除-拉伸4。选择下拉菜单命令。选取上视基准面作为草图基准面，绘制图22.41所示的横断面草图。在“切除-拉伸”对话框区域的下拉列表中选择选项。

图22.40 切除-拉伸4

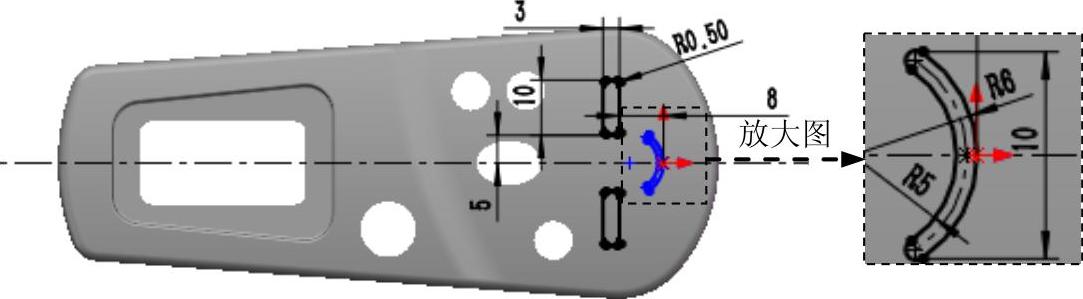

图22.41 横断面草图

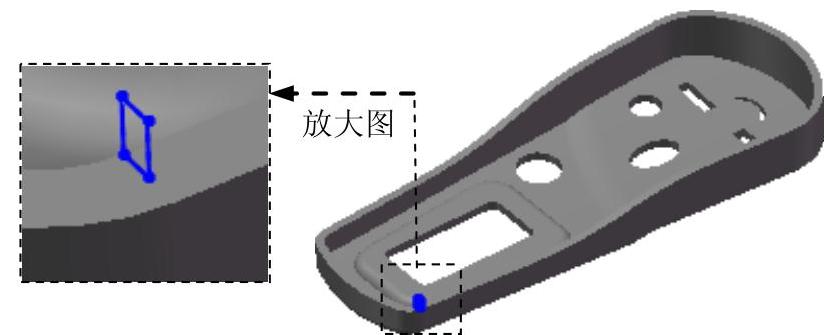

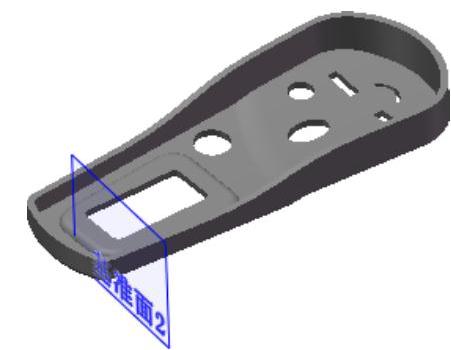

Step31.创建图22.42所示的基准面2。选择下拉菜单命令。选取图22.43所示的模型边线以及点为参考实体，采用系统默认的偏移方向。单击按钮，完成基准面2的创建。

图22.42 基准面2

图22.43 选取参考实体

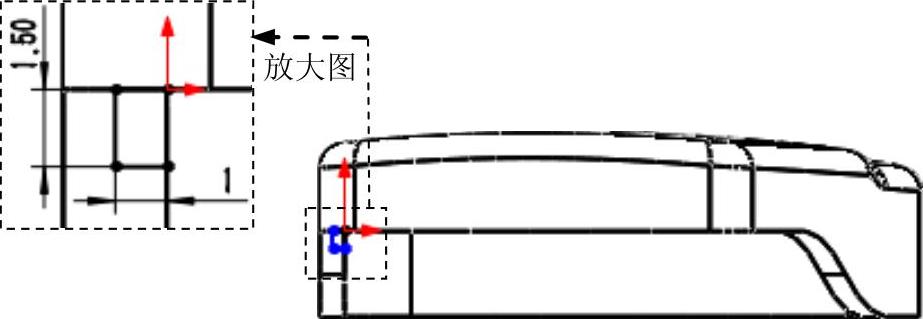

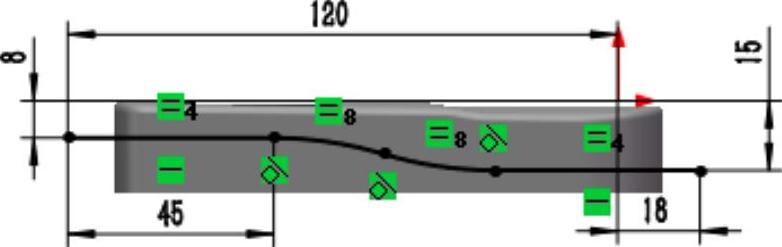

Step32.创建图22.44所示的草图4。选择下拉菜单命令。选取基准面2为草图基准面，绘制图22.45所示的草图4（显示原点）。

图22.44 草图4（建模环境）

图22.45 草图4（草图环境）

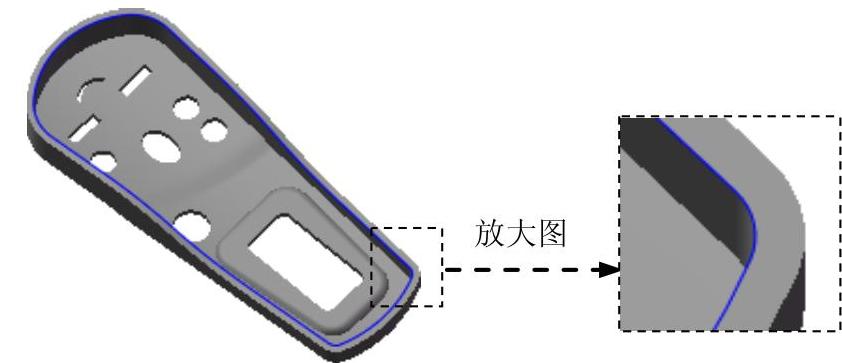

Step33.创建图22.46所示的组合曲线1。选择下拉菜单命令，系统弹出“组合曲线”对话框；依次选取图22.46所示的曲线为组合对象；单击按钮，完成组合曲线1的创建。

Step34.创建图22.47所示的零件特征——扫描1。选择下拉菜单命令。选取草图4为轮廓线，选取组合曲线1为路径。

图22.46 创建组合曲线1

图22.47 扫描1

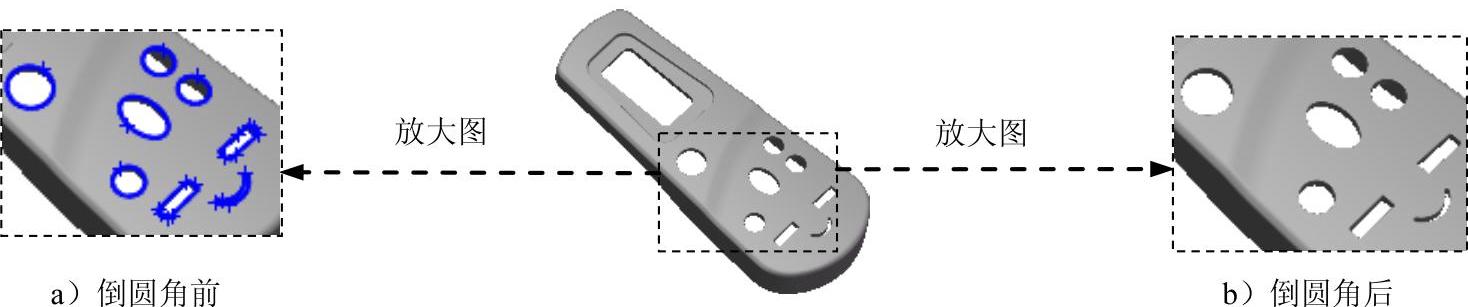

Step35.创建图22.48b所示的圆角8。选择图22.48a所示的边线为倒圆角对象，圆角半径值为0.2。

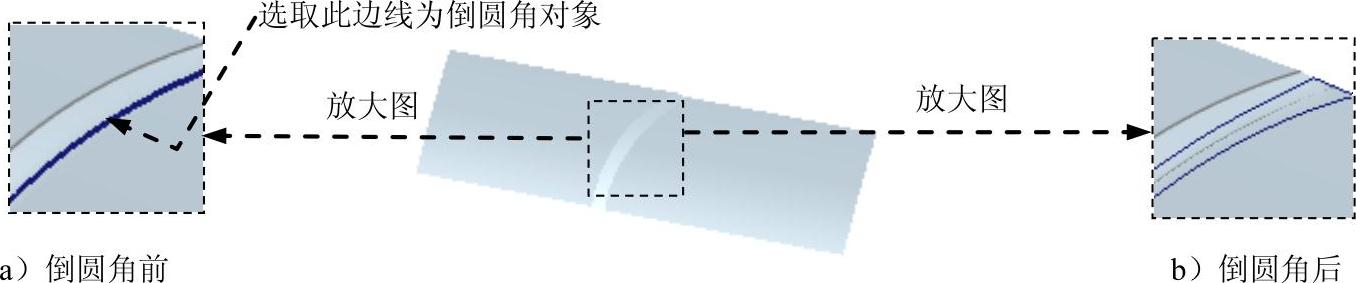

图22.48 圆角8

Step36.保存模型。选择下拉菜单命令，将模型命名为REMOTE_CONTROL，保存模型。
