实例概述

本实例介绍了一个支架的创建过程，读者可以掌握实体的拉伸、抽壳、旋转、镜像和倒圆角等特征命令的应用。该零件模型及设计树如图18.1所示。

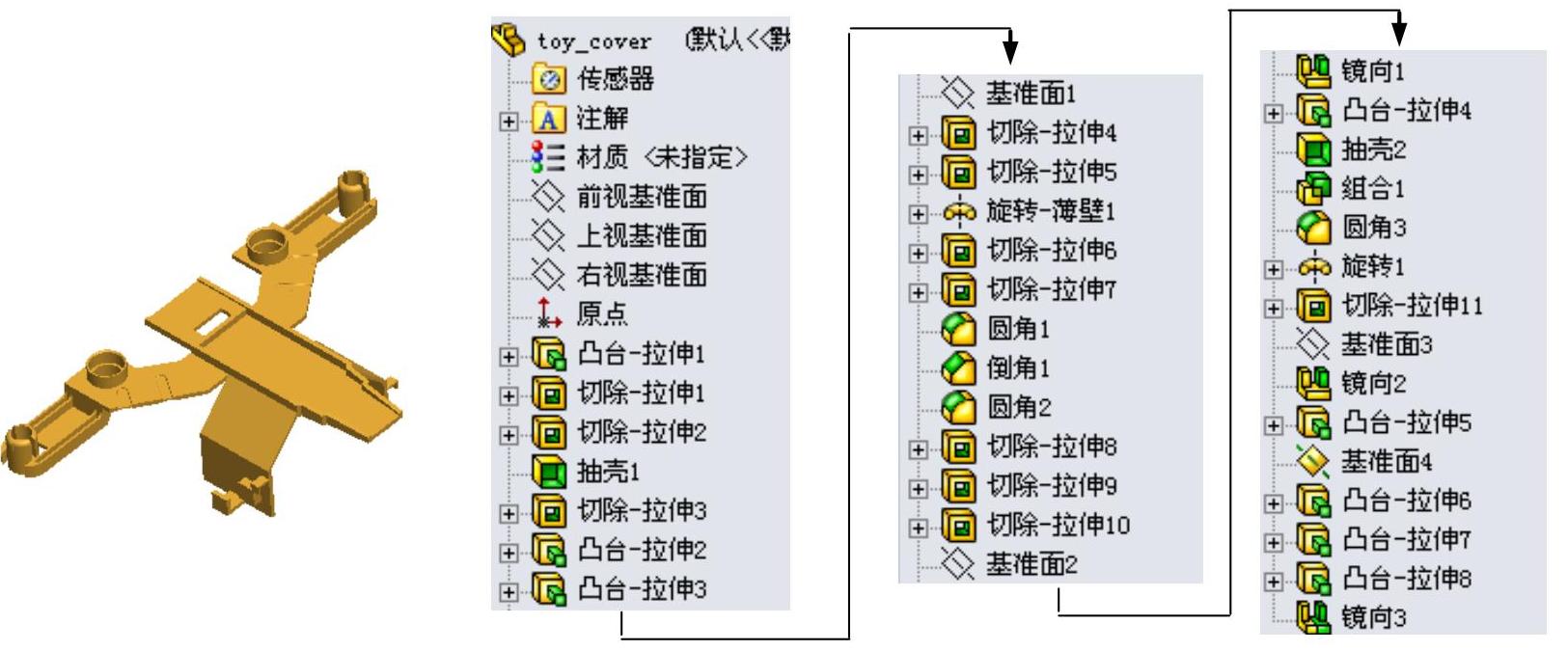

图18.1 零件模型及设计树

Step1.新建一个零件模型文件，进入建模环境。

Step2.创建图18.2所示的零件特征——凸台-拉伸1。选择下拉菜单命令（或单击按钮）；选取上视基准面为草图基准面；在草图绘制环境中绘制图18.3所示的横断面草图；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值3.0；单击按钮，完成凸台-拉伸1的创建。

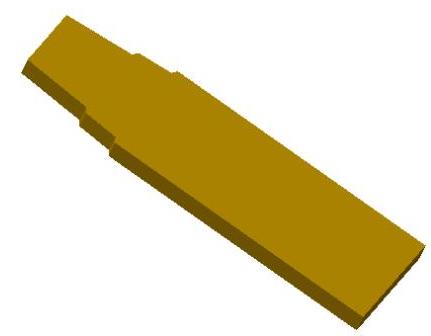

图18.2 凸台-拉伸1

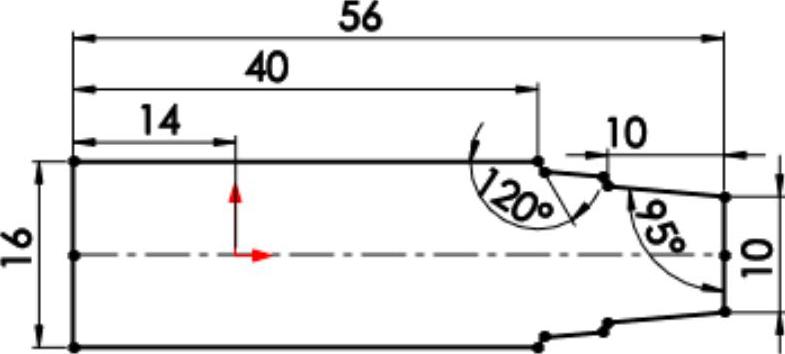

图18.3 横断面草图

Step3.创建图18.4所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，在草图绘制环境中绘制图18.5所示的横断面草图，在区域的下拉列表中选择选项，输入深度值20.0；单击该对话框中的按钮，完成切除-拉伸1的创建。

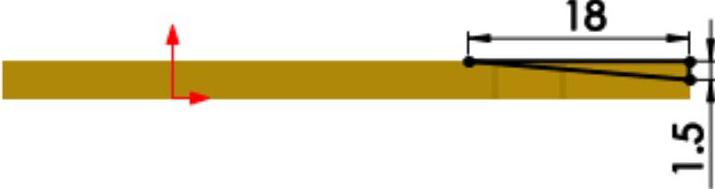

Step4.创建图18.6所示的零件特征——切除-拉伸2。选择下拉菜单命令；选取前视基准面为草图基准面，在草图绘制环境中绘制图18.7所示的横断面草图，在区域的下拉列表中选择选项，输入深度值20.0；单击该对话框中的按钮，完成切除-拉伸2的创建。

图18.4 切除-拉伸1

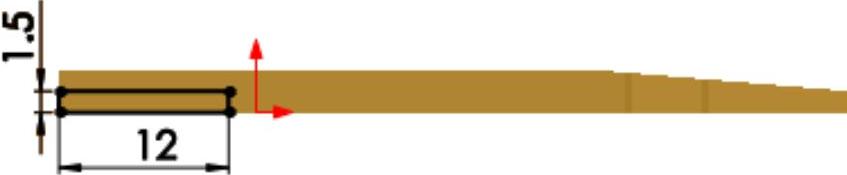

图18.5 横断面草图

图18.6 切除-拉伸2

图18.7 横断面草图

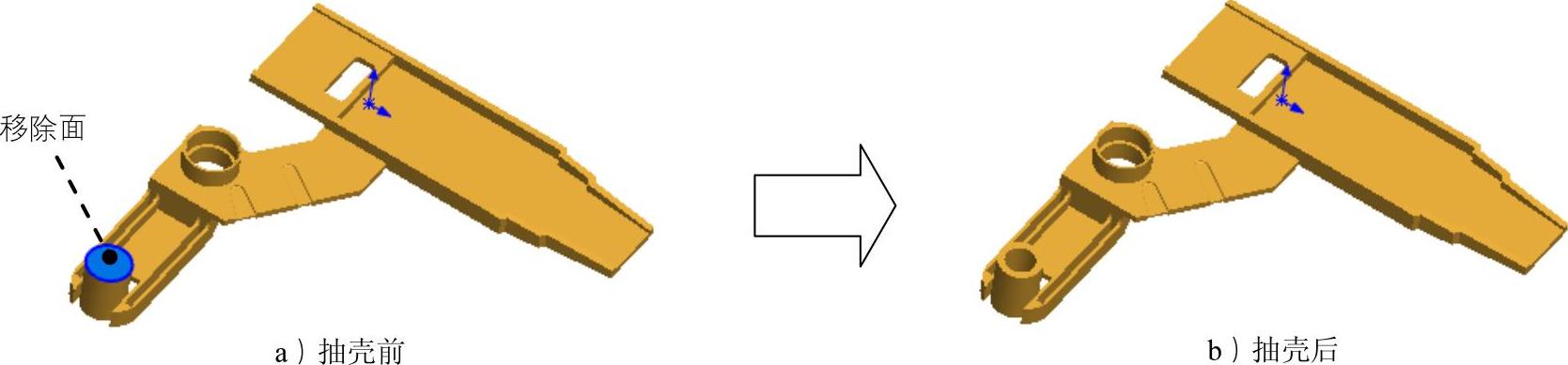

Step5.创建图18.8b所示的零件特征——抽壳1。选择下拉菜单命令；选取图18.8a所示的模型的表面为要移除的面；在“抽壳1”对话框的区域中输入壁厚值1.0；单击对话框中的按钮，完成抽壳1的创建。

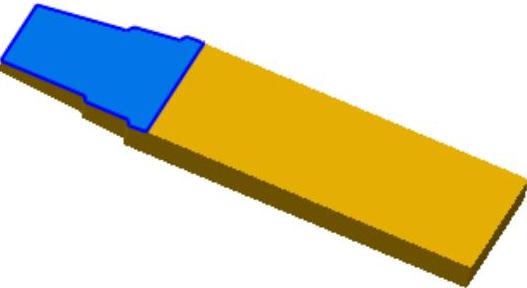

图18.8 抽壳1

Step6.创建图18.9所示的零件特征——切除-拉伸3。选择下拉菜单命令；选取上视基准面为草图基准面，在草图绘制环境中绘制图18.10所示的横断面草图，在区域的下拉列表中选择选项，单击按钮；单击该对话框中的按钮，完成切除-拉伸3的创建。

Step7.创建图18.11所示的零件特征——凸台-拉伸2。选择下拉菜单

命令（或单击按钮）；选取图18.11所示的面为草图基准面；在草图绘制环境中绘制图18.12所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，单击按钮，输入深度值1.0；单击按钮，完成凸台-拉伸2的创建。

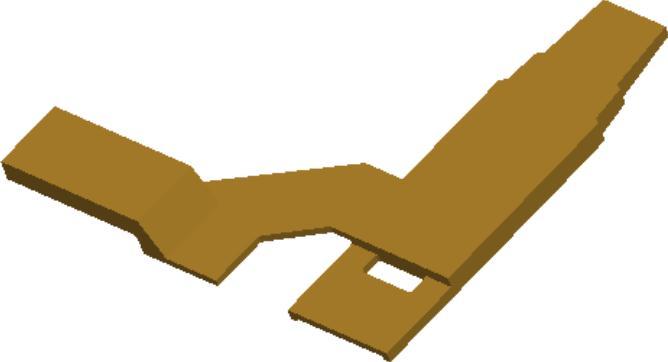

图18.9 切除-拉伸3

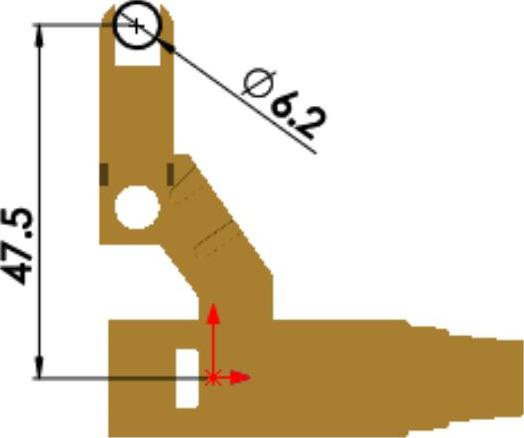

图18.10 横断面草图

图18.11 凸台-拉伸2

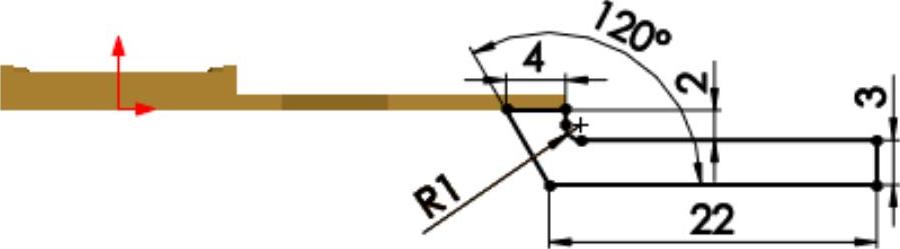

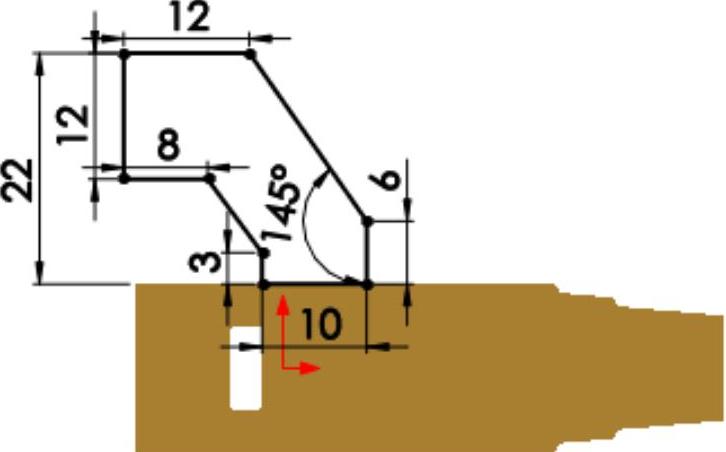

图18.12 横断面草图

Step8.创建图18.13所示的零件特征——凸台-拉伸3。选择下拉菜单命令（或单击按钮）；选取图18.14所示的面为草图基准面；在草图绘制环境中绘制图18.15所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，单击按钮，输入深度值10.0；单击按钮，完成凸台-拉伸3的创建。

图18.13 凸台-拉伸3

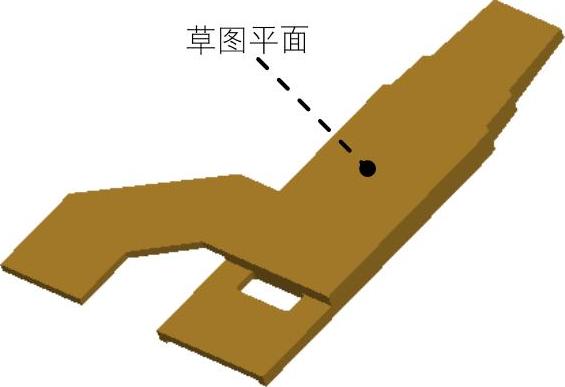

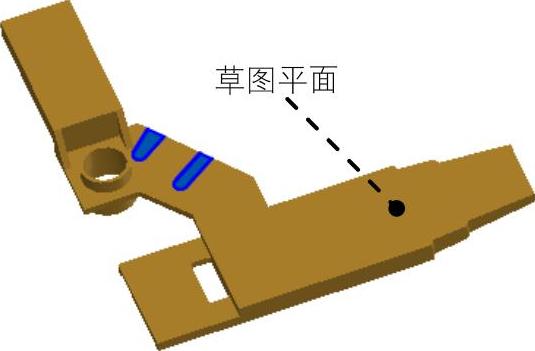

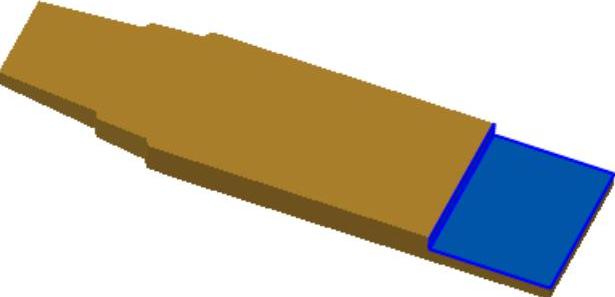

图18.14 草图平面

图18.15 横断面草图

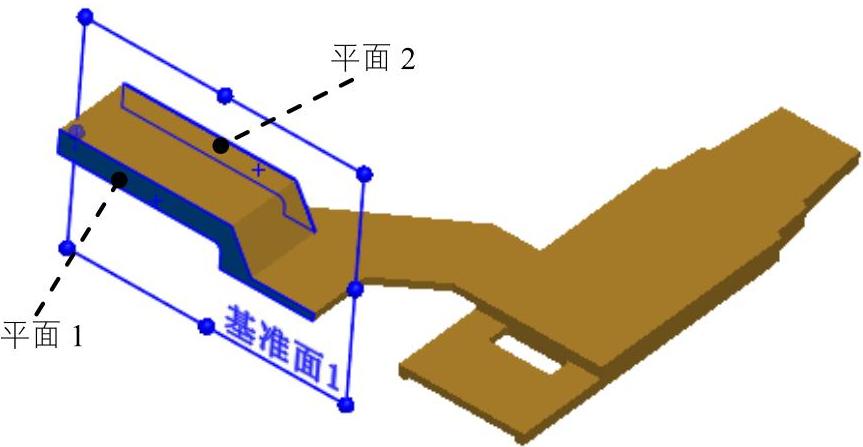

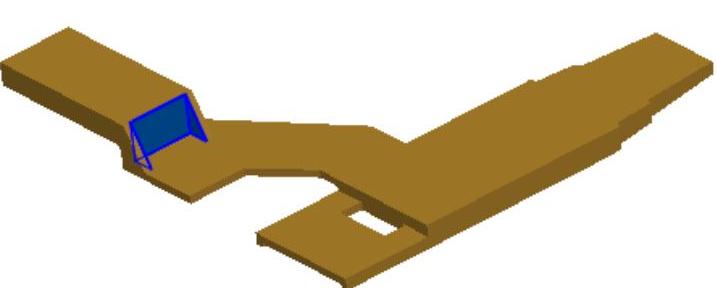

Step9.创建图18.16所示的基准面1。选择下拉菜单命令；选取图18.16所示的平面1和平面2为参考；单击对话框中的按钮，完成基准面1的创建。

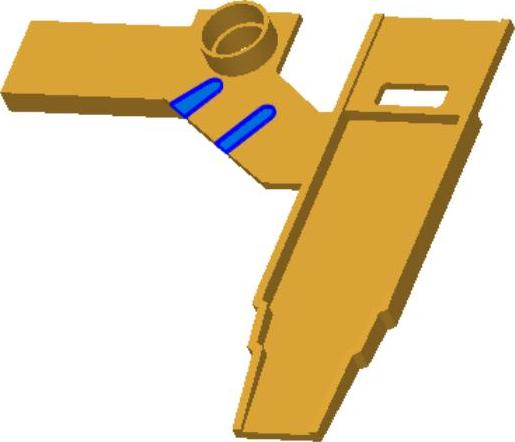

Step10.创建图18.17所示的零件特征——切除-拉伸4。选择下拉菜单命令；选取基准面1为草图基准面，在草图绘制环境中绘制图18.18所示的横断面草图，在区域的下拉列表中选择选项，输入深度值8.0；单击该对话框中的按钮，完成切除-拉伸4的创建。

图18.16 基准面1

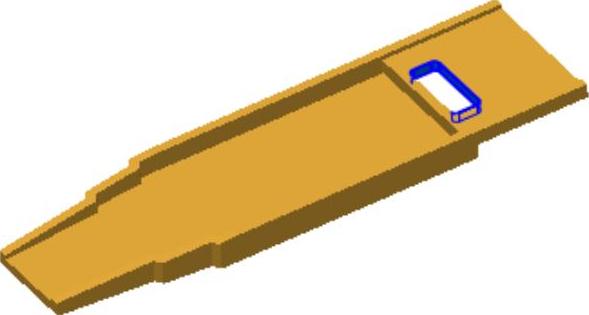

图18.17 切除-拉伸4

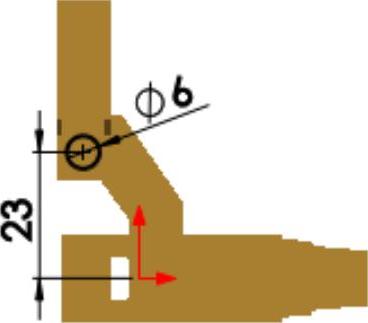

图18.18 横断面草图

Step11.创建图18.19所示的零件特征——切除-拉伸5。选择下拉菜单命令；选取图18.19所示的平面为草图基准面，在草图绘制环境中绘制图18.20所示的横断面草图，在区域的下拉列表中选择选项，输入深度值8.0；单击该对话框中的按钮，完成切除-拉伸5的创建。

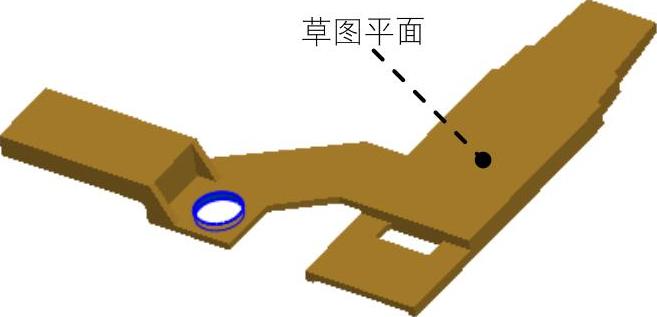

图18.19 切除-拉伸5

图18.20 横断面草图

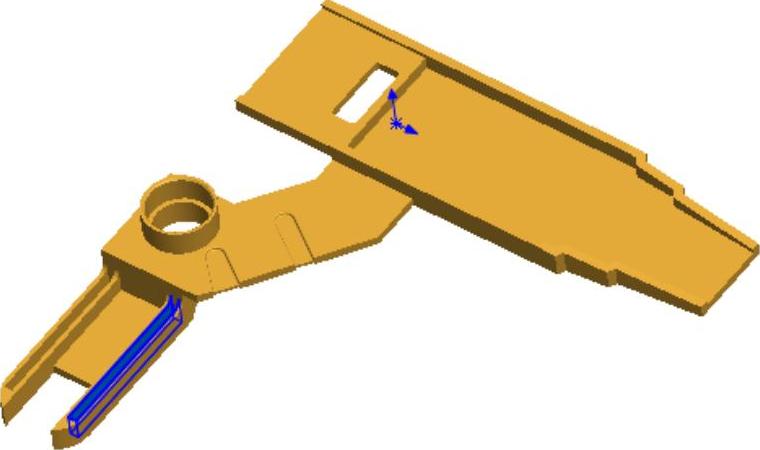

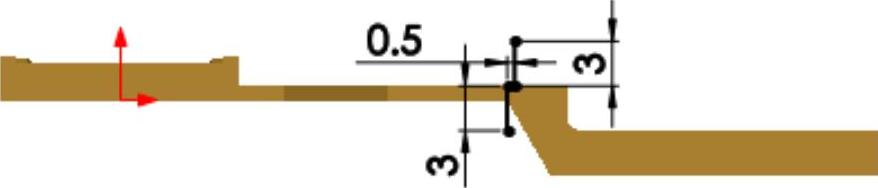

Step12.创建图18.21所示的零件特征——旋转-薄壁1。选择下拉菜单命令；选取基准面1作为草图基准面，绘制图18.22所示的横断面草图；选取图18.21所示的基准轴1为旋转轴；在区域的下拉列表中选择选项，采用系统默认的旋转方向，在文本框中输入数值360.0；在“旋转-薄壁1”对话框中选中复选框。在区域的下拉列表中选择选项，采用系统默认的厚度方向，在后面的文本框中输入厚度值0.5；单击对话框中的按钮，完成旋转-薄壁1的创建。

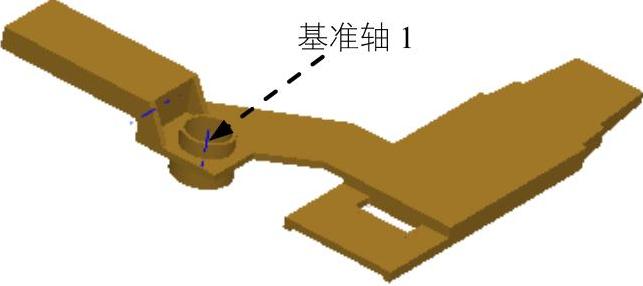

图18.21 旋转-薄壁1

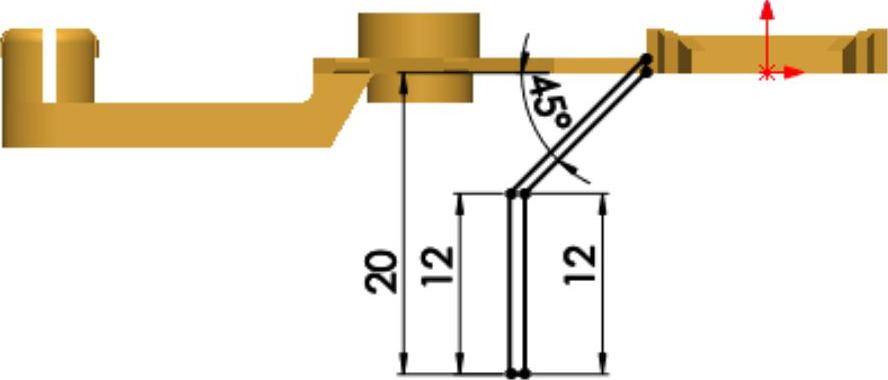

图18.22 横断面草图

Step13.创建图18.23所示的零件特征——切除-拉伸6。选择下拉菜单命令；选取图18.23所示的平面为草图基准面，在草图绘制环境中绘制图18.24所示的横断面草图，在区域的下拉列表中选择选项，输入深度值0.3；单击该对话框中的按钮，完成切除-拉伸6的创建。

图18.23 切除-拉伸6

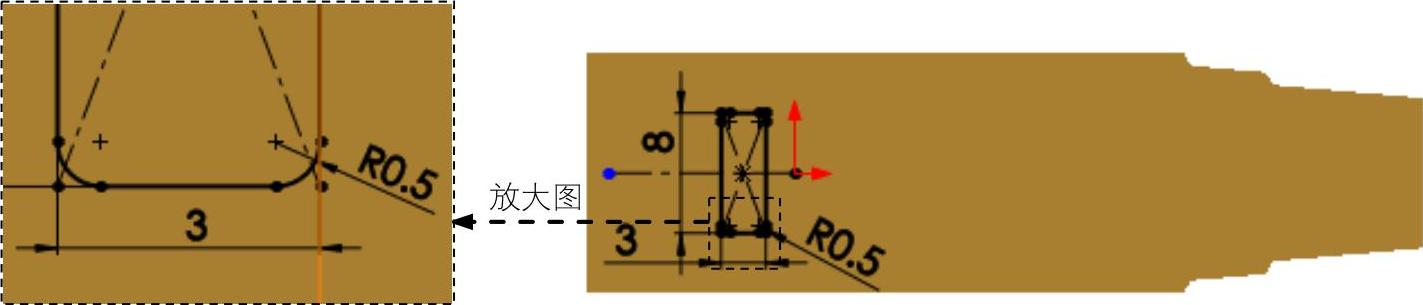

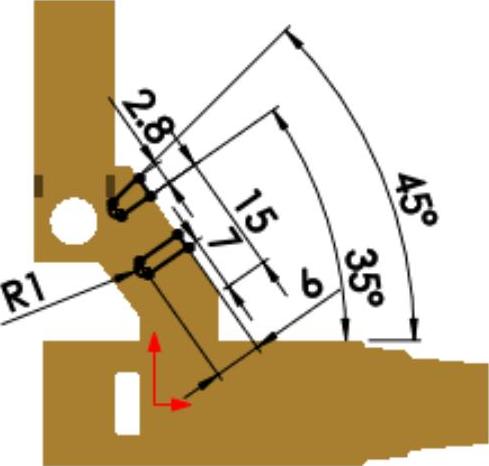

图18.24 横断面草图

Step14.创建图18.25所示的零件特征——切除-拉伸7。选择下拉菜单命令；选择图18.24所示的草图，在区域的下拉列表中选择，输入深度值0.7，单击按钮；在区域的下拉列表中选择选项，输入深度值0.3；单击该对话框中的按钮，完成切除-拉伸7的创建。

图18.25 切除-拉伸7

Step15.创建图18.26所示的圆角1。选择下拉菜单命令；在圆角类型区域单击选项；选取图18.27所示的边线为要圆角的对象；在对话框中输入半径值0.15；单击“圆角”对话框中的按钮，完成圆角1的创建。

图18.26 圆角1

图18.27 选择圆角对象

Step16.创建图18.28b所示的倒角1。选择下拉菜单命令，选取图18.28a所示的边线为要倒角的对象；在“倒角”对话框后的文本框中输入数值0.2，在后的文本框中输入数值45.0；单击按钮，完成倒角1的创建。

图18.28 倒角1

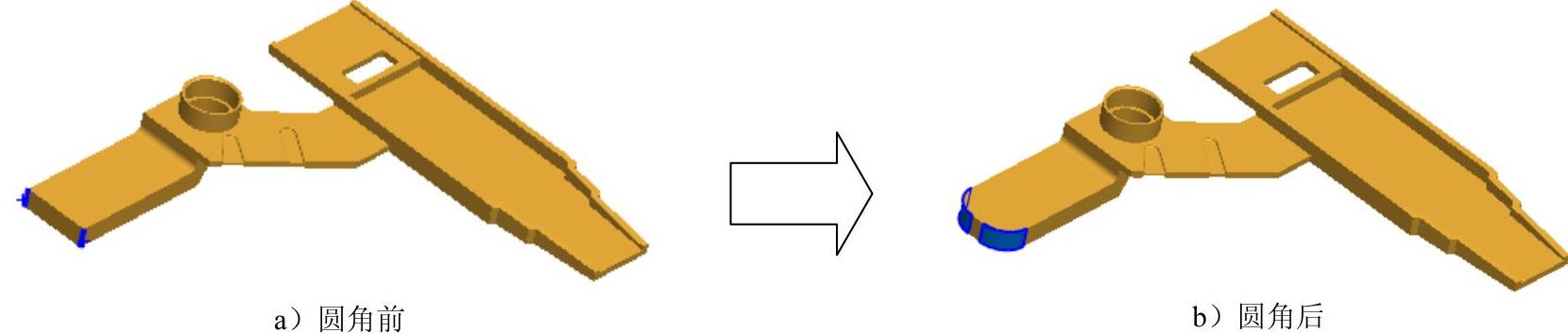

Step17.创建图18.29b所示的圆角2。选择下拉菜单命令；选取图18.29a所示的边线为要圆角的对象；在对话框中输入半径值4.0；单击“圆角”对话框中的按钮，完成圆角2的创建。

图18.29 圆角2

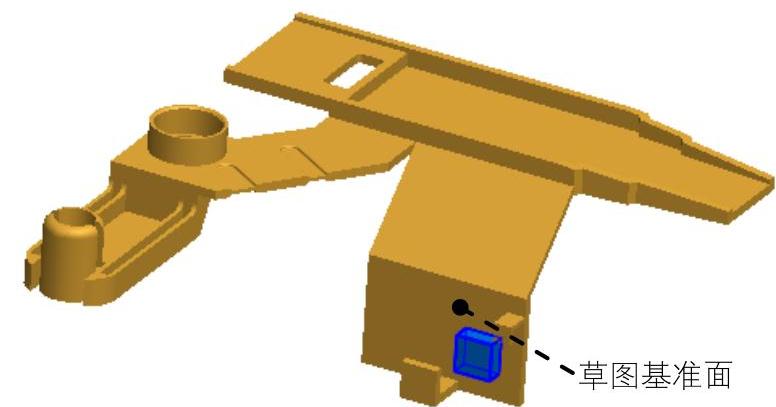

Step18.创建图18.30所示的零件特征——切除-拉伸8。选择下拉菜单命令；选取图18.31所示的平面为草图基准面，在草图绘制环境中绘制图18.32所示的横断面草图，在区域的下拉列表中选择选项，输入深度值2.0；在区域的下拉列表中选择选项；单击该对话框中的按钮，完成切除-拉伸8的创建。

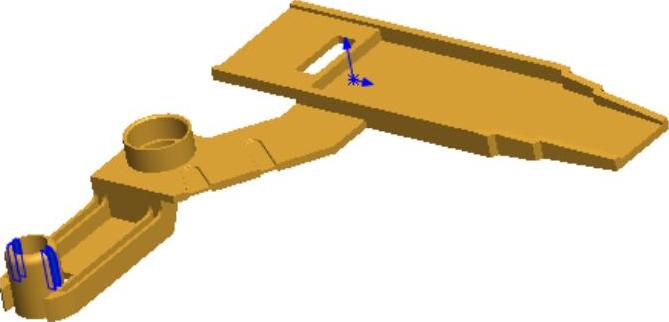

图18.30 切除-拉伸8

图18.31 草图基准面(www.daowen.com)

图18.32 横断面草图

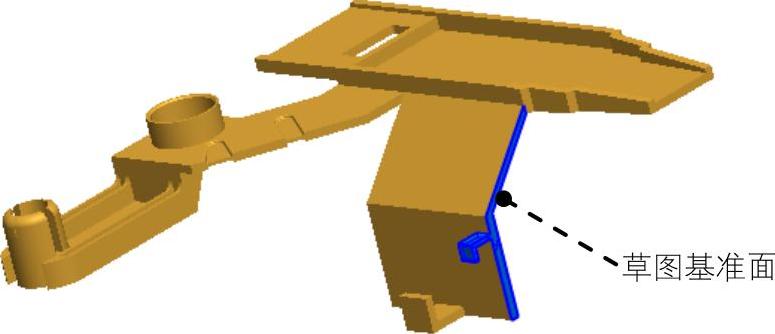

Step19.创建图18.33所示的零件特征——切除-拉伸9。选择下拉菜单命令；选取图18.34所示的平面为草图基准面，在草图绘制环境中绘制图18.35所示的横断面草图，在区域的下拉列表中选择选项，输入深度值2.0；单击该对话框中的按钮，完成切除-拉伸9的创建。

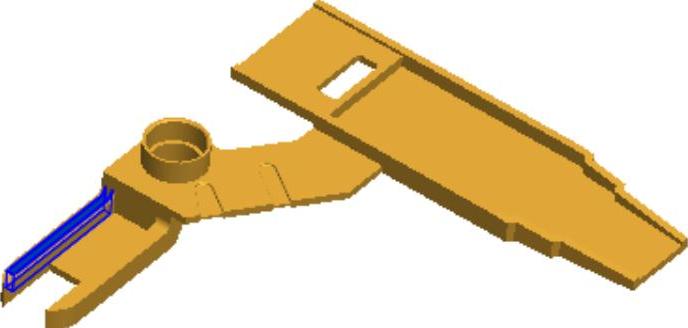

图18.33 切除-拉伸9

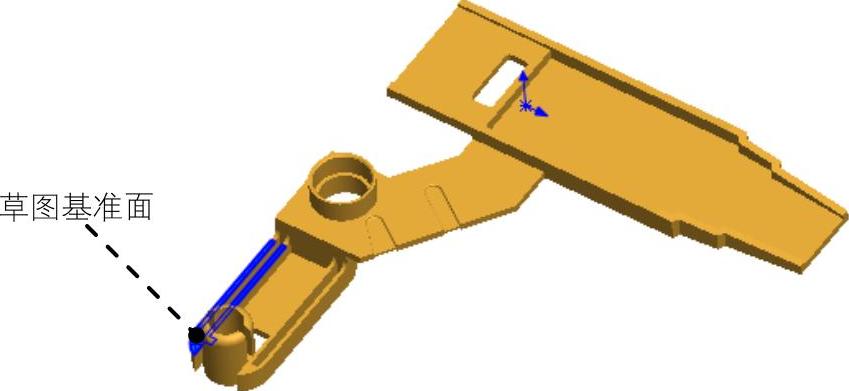

图18.34 草图基准面

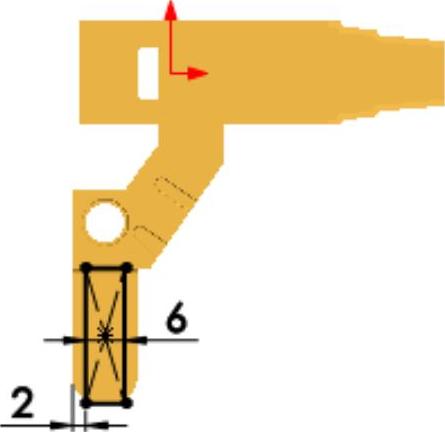

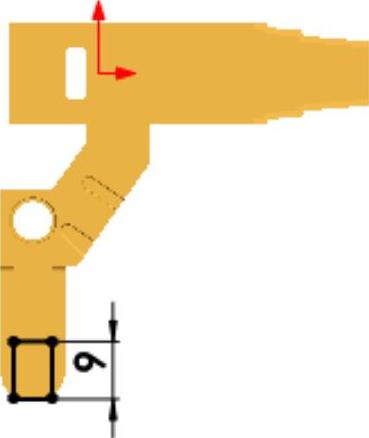

图18.35 横断面草图

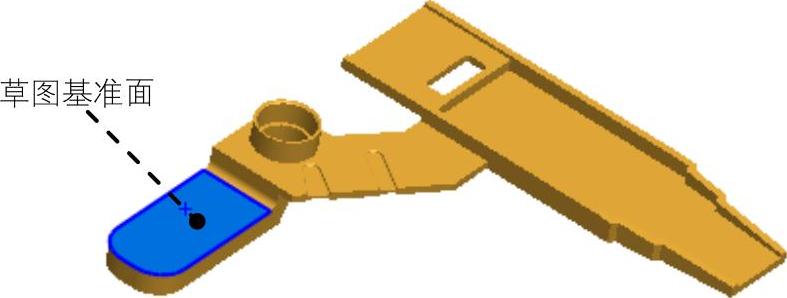

Step20.创建图18.36所示的零件特征——切除-拉伸10。选择下拉菜单命令；选取图18.37所示的平面为草图基准面，在草图绘制环境中绘制图18.38所示的横断面草图，在区域的下拉列表中选择选项，输入深度值2.5；在区域的下拉列表中选择选项；单击该对话框中的按钮，完成切除-拉伸10的创建。

图18.36 切除-拉伸10

图18.37 草图基准面

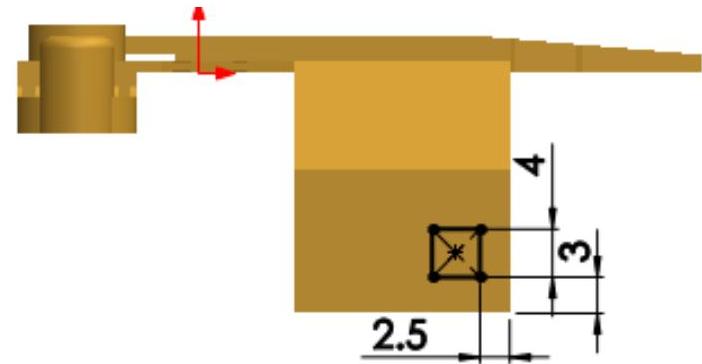

图18.38 横断面草图

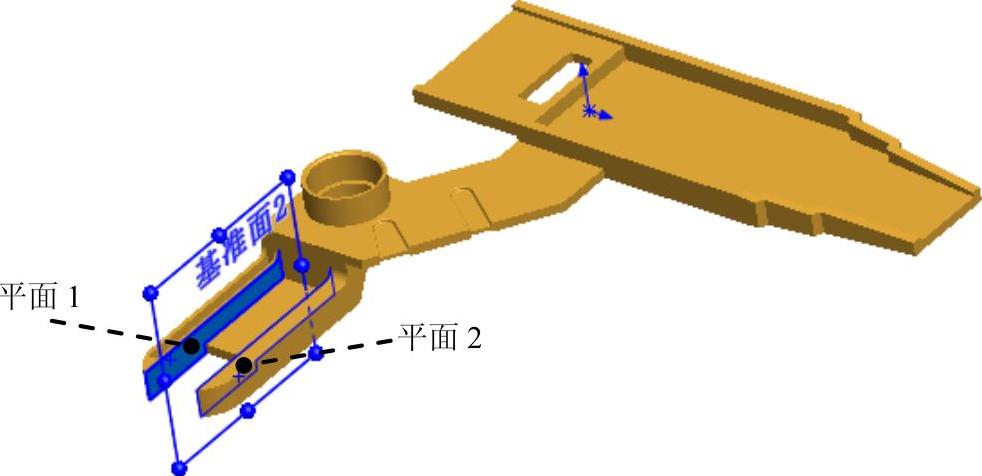

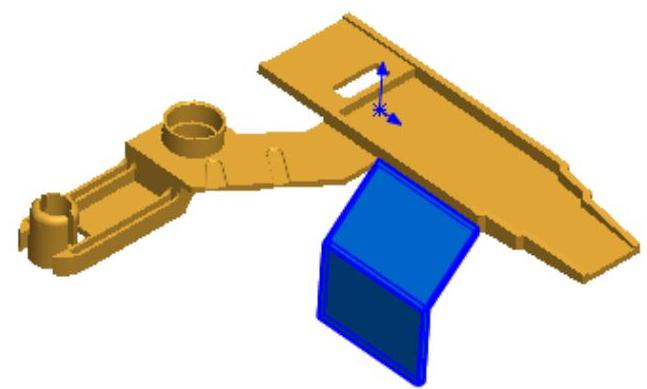

Step21.创建图18.39所示的基准面2。选择下拉菜单命令；选取图18.39所示的平面1和平面2为参考；单击对话框中的按钮，完成基准面2的创建。

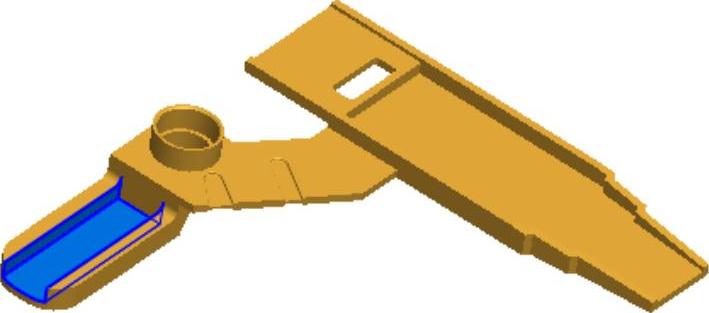

Step22.创建图18.40所示的镜像1。选择下拉菜单命令；在设计树中选择切除-拉伸10作为镜像的对象；在设计树中选取基准面2为镜像基准面；单击“镜像”对话框中的按钮，完成镜像1的创建。

图18.39 基准面2

图18.40 镜像1

Step23.创建图18.41所示的零件特征——凸台-拉伸4。选择下拉菜单命令（或单击按钮）；选取图18.41所示的面为草图基准面；在草图绘制环境中绘制图18.42所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，单击按钮，输入深度值8.0，取消选中复选框；单击按钮，完成凸台-拉伸4的创建。

图18.41 凸台-拉伸4

图18.42 横断面草图

Step24.创建图18.43b所示的零件特征——抽壳2。选择下拉菜单命令；选取图18.43a所示的模型的上表面为要移除的面；在“抽壳1”对话框的区域中输入壁厚值1.0；单击对话框中的按钮，完成抽壳2的创建。

图18.43 抽壳2

Step25.创建组合1。选择下拉菜单命令，选择抽壳2和镜像1为组合对象，单击对话框中的按钮，完成组合1的创建。

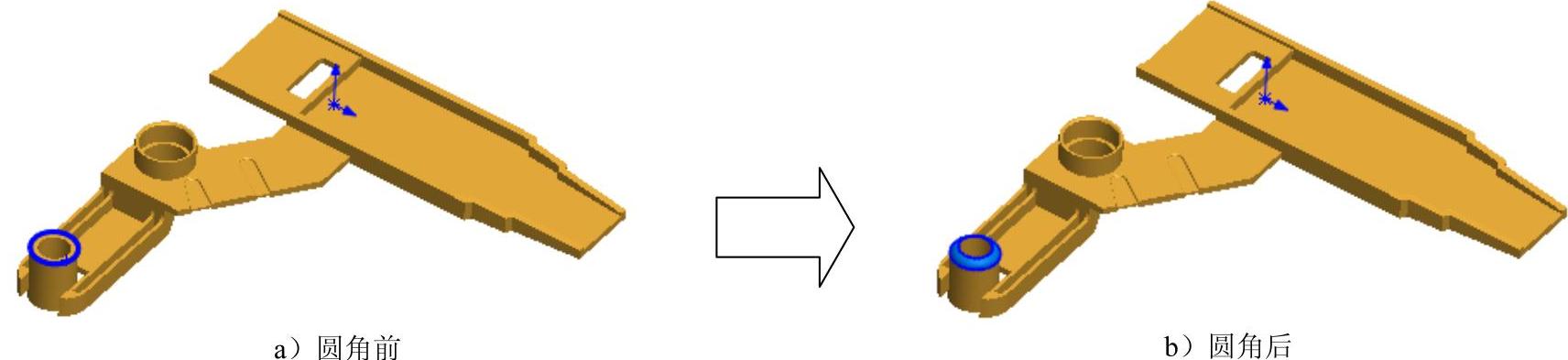

Step26.创建图18.44b所示的圆角3。选择下拉菜单命令；选取图18.44a所示的边线为要圆角的对象；在对话框中输入半径值1.0；单击“圆角”对话框中的按钮，完成圆角3的创建。

图18.44 圆角3

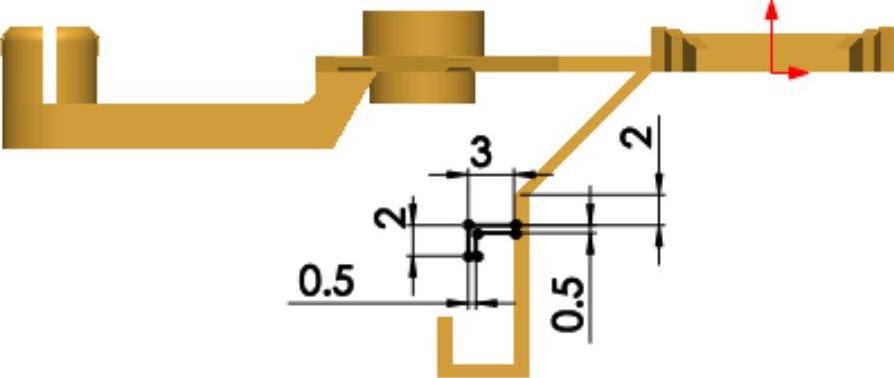

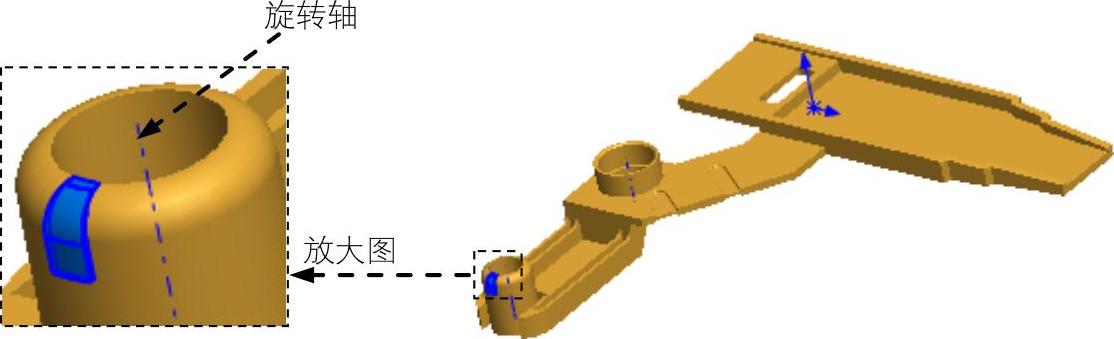

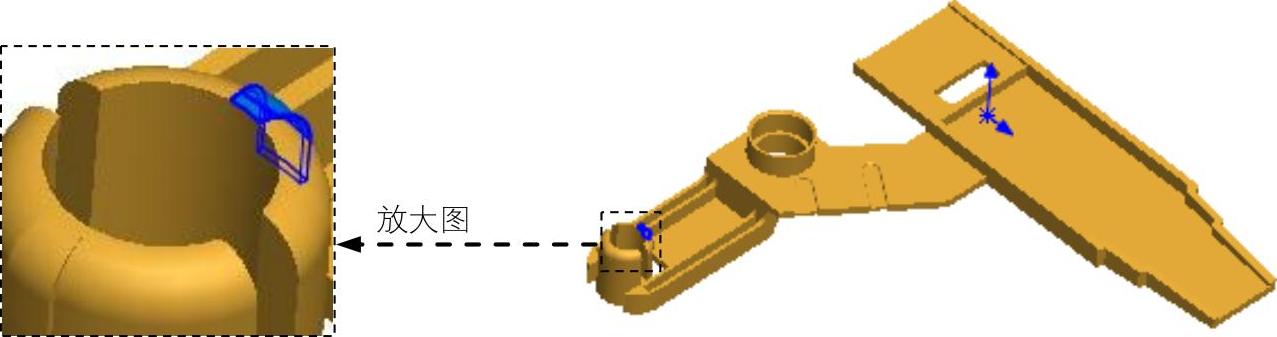

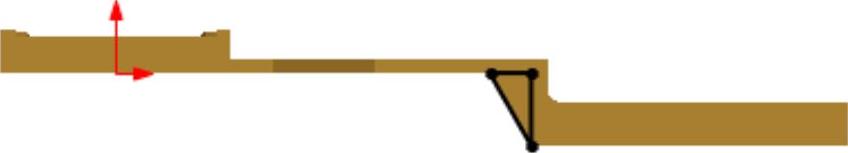

Step27.创建图18.45所示的零件基础特征——旋转1。选择下拉菜单命令。选取基准面2为草图基准面，进入草绘环境，绘制图18.46所示的横断面草图，退出草绘环境；采用图18.45所示的线作为旋转轴线；在“旋转”对话框区域的下拉列表中选择选项，采用系统默认的旋转方向，在区域的文本框中输入数值10.0；在区域的下拉列表中选择选项，在文本框中输入数值10.0；单击对话框中的按钮，完成旋转1的创建。

图18.45 旋转1

Step28.创建图18.47所示的零件特征——切除-拉伸11。选择下拉菜单命令；选取图18.48所示的平面为草图基准面，在草图绘制环境中绘制图18.49所示的横断面草图，在区域的下拉列表中选择选项，单击按钮；单击该对话框中的按钮，完成切除-拉伸11的创建。

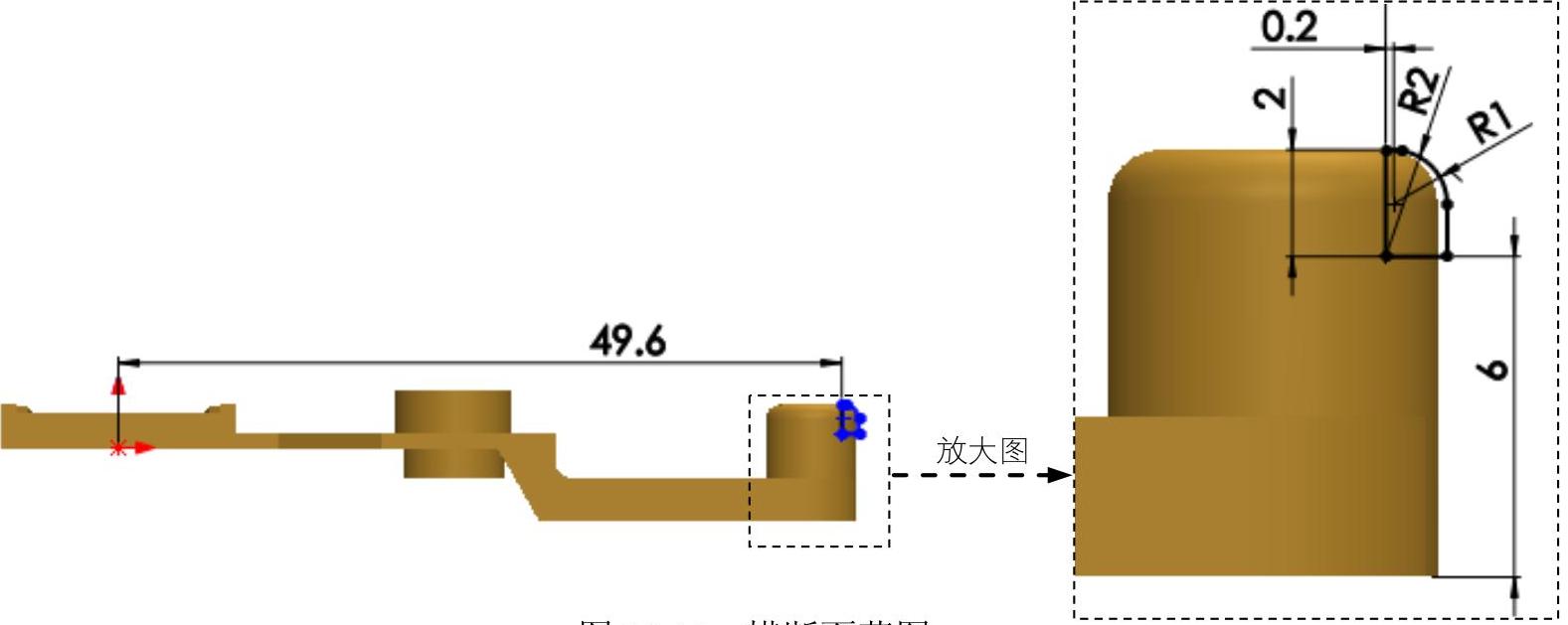

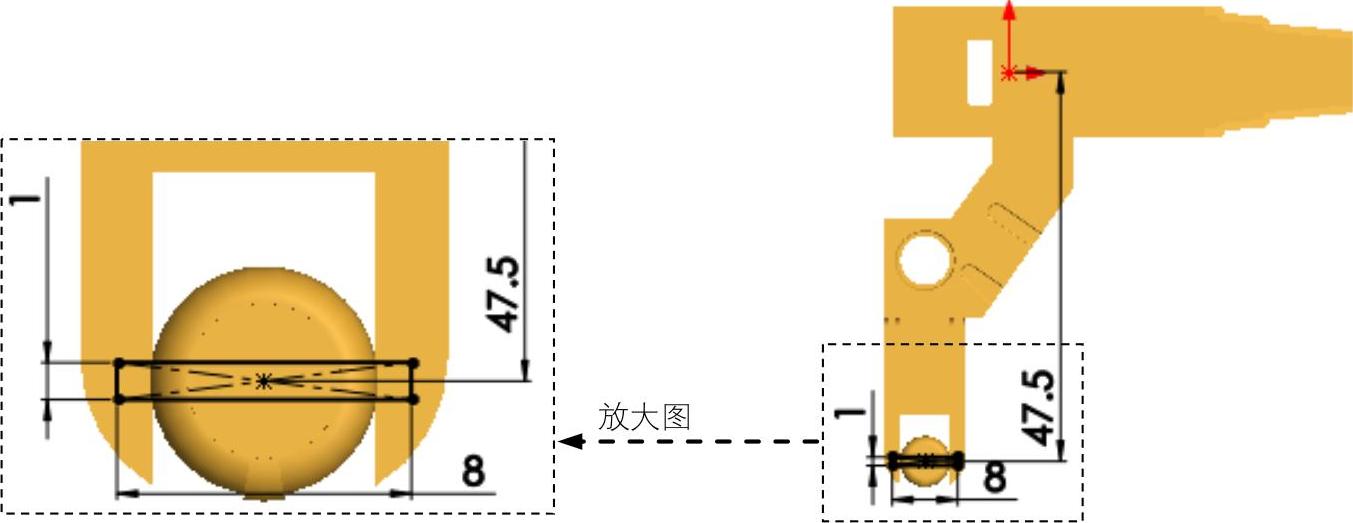

图18.46 横断面草图

图18.47 切除-拉伸11

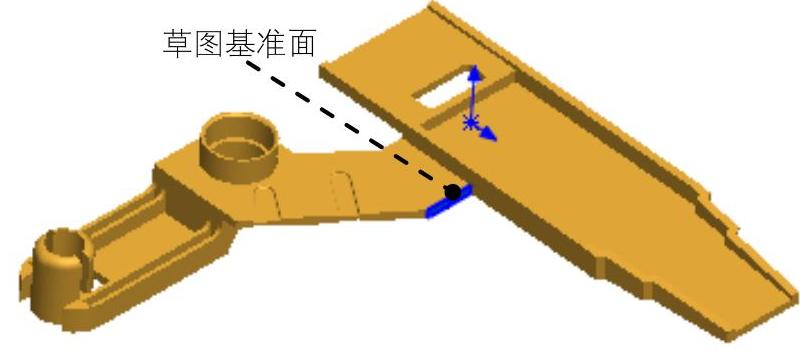

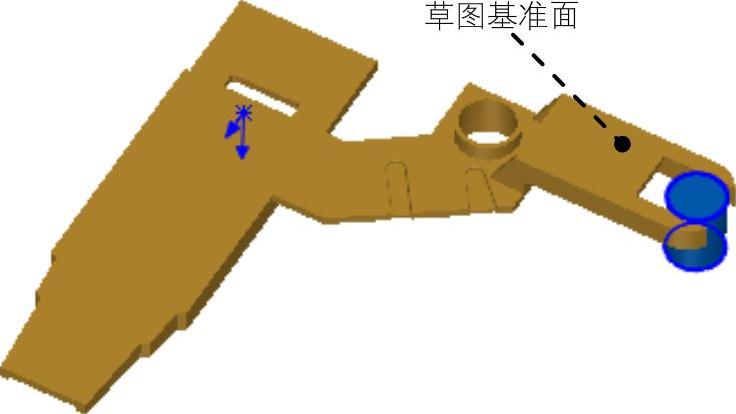

图18.48 草图基准面

图18.49 横断面草图

Step29.创建图18.50所示的基准面3。选择下拉菜单命令；选取图18.50所示的平面1和平面2为参考；单击对话框中的按钮，完成基准面3的创建。

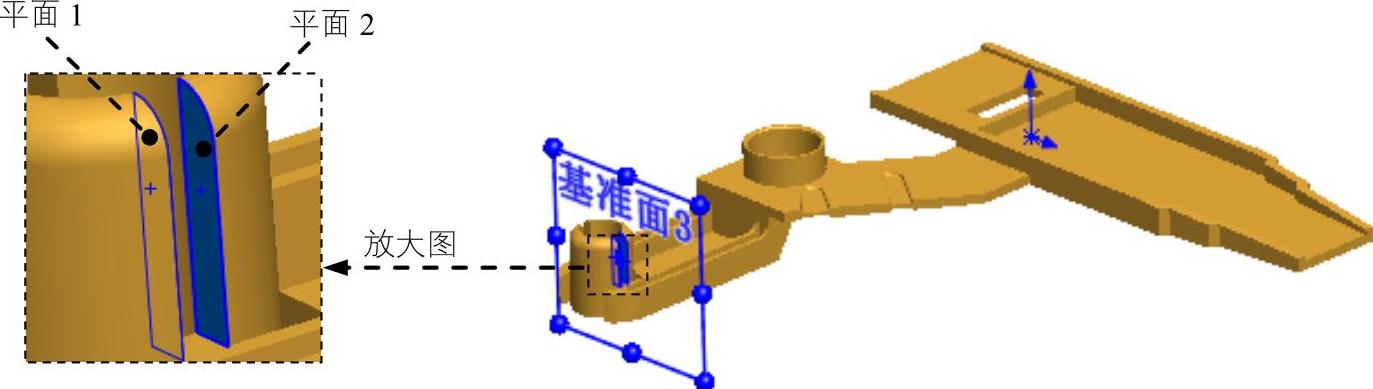

图18.50 基准面3

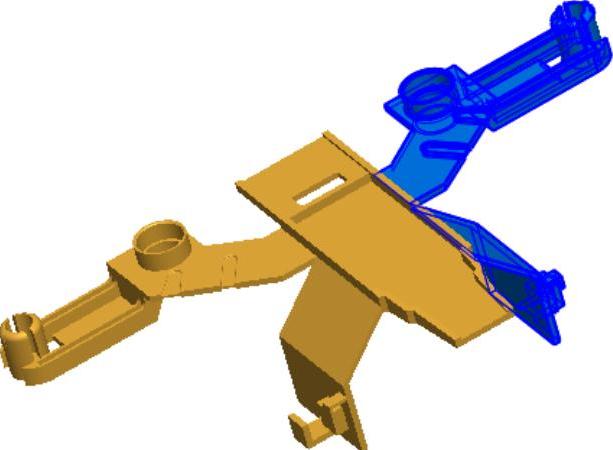

Step30.创建图18.51所示的镜像2。选择下拉菜单命令；在设计树中选择旋转1作为镜像的对象；在设计树中选取基准面3为镜像基准面；单击“镜像”对话框中的按钮，完成镜像2的创建。

图18.51 镜像2

Step31.创建图18.52所示的零件特征——凸台-拉伸5。选择下拉菜单

命令（或单击按钮）；选取图18.53所示的面为草图基准面；在草图绘制环境中绘制图18.54所示的横断面草图；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值18.0；单击按钮，完成凸台-拉伸5的创建。

图18.52 凸台-拉伸5

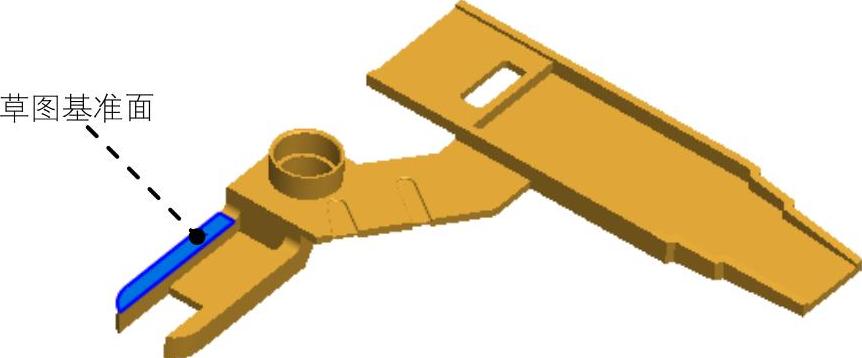

图18.53 草图基准面

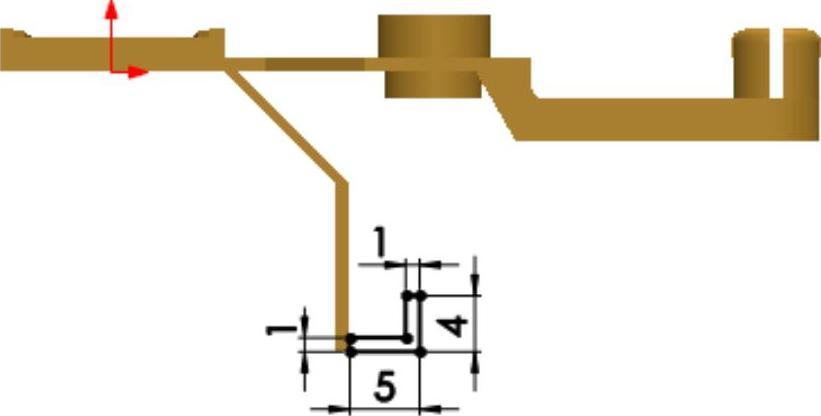

图18.54 横断面草图

Step32.创建图18.55所示的基准面4。选择下拉菜单命令；选取图18.55所示的平面1和平面2为参考；单击对话框中的按钮，完成基准面4的创建。

Step33.创建图18.56所示的零件特征——凸台-拉伸6。选择下拉菜单命令（或单击按钮）；选取基准面4为草图基准面；在草图绘制环境中绘制图18.57所示的横断面草图；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值4.0；单击按钮，完成凸台-拉伸6的创建。

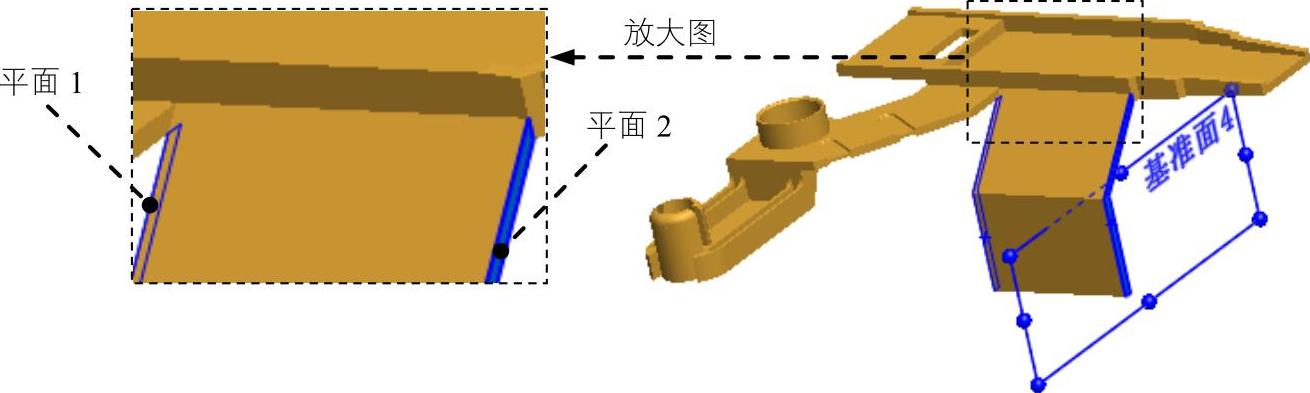

图18.55 基准面4

图18.56 凸台-拉伸6

图18.57 横断面草图

Step34.创建图18.58所示的零件特征——凸台-拉伸7。选择下拉菜单命令（或单击按钮）；选取图18.58所示的面为草图基准面；在草图绘制环境中绘制图18.59所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值2.0，单击按钮；单击按钮，完成凸台-拉伸7的创建。

图18.58 凸台-拉伸7

图18.59 横断面草图

Step35.创建图18.60所示的零件特征——凸台-拉伸8。选择下拉菜单命令（或单击按钮）；选取基准面4为草图基准面；在草图绘制环境中绘制图18.61所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值2.0；单击按钮，完成凸台-拉伸8的创建。

Step36.创建图18.62所示的镜像3。选择下拉菜单命令；在设计树中选取前视基准面为镜像基准面；在对话框里选中创建的实体；单击“镜像”对话框中的按钮，完成镜像3的创建。

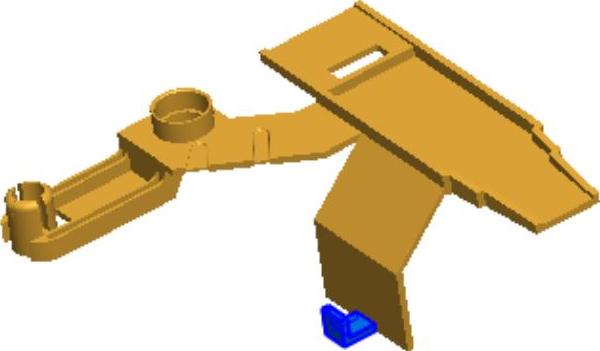

图18.60 凸台-拉伸8

图18.61 横断面草图

图18.62 镜像3

Step37.至此，零件模型创建完毕。选择下拉菜单命令，命名为toy_cover，即可保存零件模型。
