实例概述

本实例介绍了一个玩具风扇的创建过程,关键在于基准面和草图曲线轮廓的构建,扫描特征的创建是本例的一个亮点,读者可留意一下。该零件模型如图15.1所示。


图15.1 零件模型

Step1.新建一个零件模型文件,进入建模环境

Step2.创建图15.2所示的零件特征——凸台-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter15-2.jpg978-7-111-53552-2-Chapter15-3.jpg978-7-111-53552-2-Chapter15-4.jpg978-7-111-53552-2-Chapter15-5.jpg命令(或单击978-7-111-53552-2-Chapter15-6.jpg按钮);选取上视基准面为草图基准面;在草图绘制环境中绘制图15.3所示的横断面草图;采用系统默认的深度方向,在“凸台-拉伸”对话框978-7-111-53552-2-Chapter15-7.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter15-8.jpg选项,输入深度值4.0;单击978-7-111-53552-2-Chapter15-9.jpg按钮,输入拔模角度值4.0;单击978-7-111-53552-2-Chapter15-10.jpg按钮,完成凸台-拉伸1的创建。

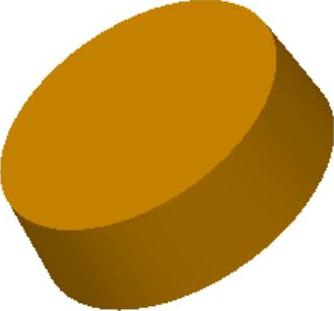

图15.2 凸台-拉伸1


图15.3 横断面草图

Step3.创建图15.4所示的零件基础特征——旋转1。选择下拉菜单978-7-111-53552-2-Chapter15-13.jpg978-7-111-53552-2-Chapter15-14.jpg978-7-111-53552-2-Chapter15-15.jpg978-7-111-53552-2-Chapter15-16.jpg978-7-111-53552-2-Chapter15-17.jpg命令。选取右视基准面为草图基准面,进入草绘环境,绘制图15.5所示的横断面草图;采用图15.5所示的旋转轴线;在“旋转”对话框978-7-111-53552-2-Chapter15-18.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter15-19.jpg选项,采用系统默认的旋转方向,在978-7-111-53552-2-Chapter15-20.jpg区域的978-7-111-53552-2-Chapter15-21.jpg文本框中输入数值360.0;单击对话框中的978-7-111-53552-2-Chapter15-22.jpg按钮,完成旋转1的创建。


图15.4 旋转1


图15.5 横断面草图

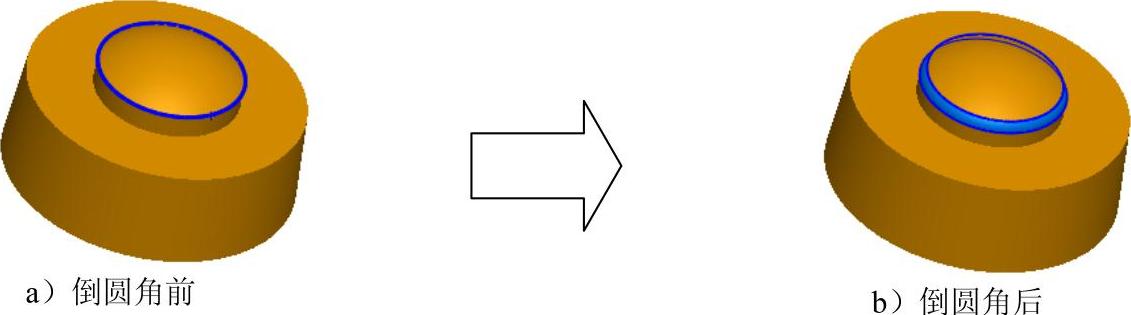

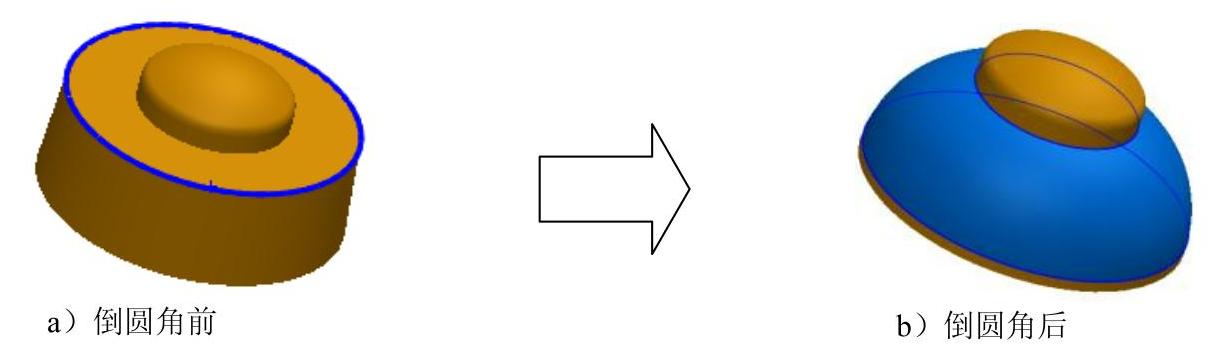

Step4.创建图15.6b所示的圆角1。选择下拉菜单978-7-111-53552-2-Chapter15-25.jpg978-7-111-53552-2-Chapter15-26.jpg978-7-111-53552-2-Chapter15-27.jpg978-7-111-53552-2-Chapter15-28.jpg978-7-111-53552-2-Chapter15-29.jpg命令;选取图15.6a所示的边链为要倒圆角的对象;在对话框中输入半径值0.5;单击“圆角”对话框中的978-7-111-53552-2-Chapter15-30.jpg按钮,完成圆角1的创建。


图15.6 圆角1

Step5.创建图15.7b所示的圆角2。选择下拉菜单978-7-111-53552-2-Chapter15-32.jpg978-7-111-53552-2-Chapter15-33.jpg978-7-111-53552-2-Chapter15-34.jpg978-7-111-53552-2-Chapter15-35.jpg978-7-111-53552-2-Chapter15-36.jpg命令;选取图15.7a所示的边链为要倒圆角的对象;在对话框中输入半径值4.0;单击“圆角”对话框中的978-7-111-53552-2-Chapter15-37.jpg按钮,完成圆角2的创建。


图15.7 圆角2

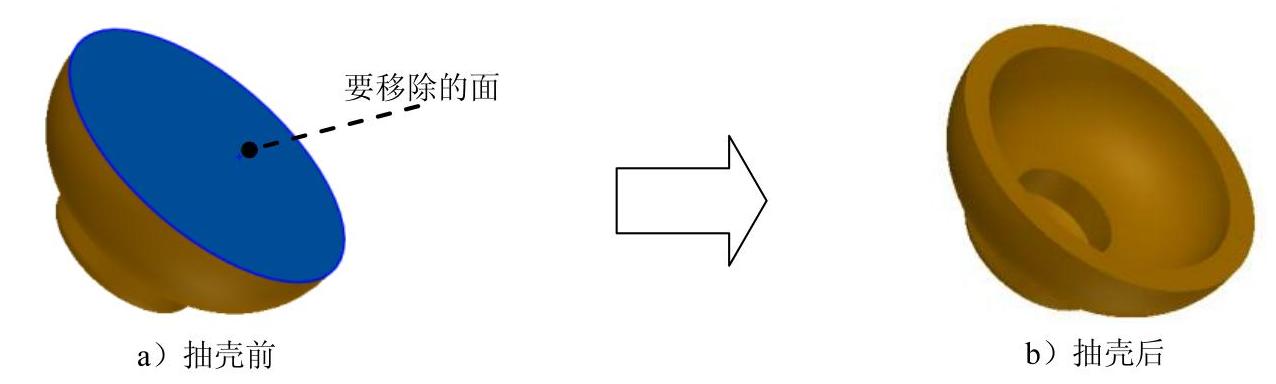

Step6.创建图15.8b所示的零件特征——抽壳1。选择下拉菜单978-7-111-53552-2-Chapter15-39.jpg978-7-111-53552-2-Chapter15-40.jpg978-7-111-53552-2-Chapter15-41.jpg978-7-111-53552-2-Chapter15-42.jpg978-7-111-53552-2-Chapter15-43.jpg命令;选取图15.8a所示的模型的上表面为要移除的面;在“抽壳1”对话框的978-7-111-53552-2-Chapter15-44.jpg区域中输入壁厚值1.0;单击对话框中的978-7-111-53552-2-Chapter15-45.jpg按钮,完成抽壳1的创建。


图15.8 抽壳1

Step7.创建图15.9所示的零件特征——凸台-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter15-47.jpg978-7-111-53552-2-Chapter15-48.jpg978-7-111-53552-2-Chapter15-49.jpg978-7-111-53552-2-Chapter15-50.jpg命令(或单击978-7-111-53552-2-Chapter15-51.jpg按钮);选取上视基准面为草图基准面;在草图绘制环境中绘制图15.10所示的横断面草图;采用系统默认的深度方向,在“凸台-拉伸”对话框978-7-111-53552-2-Chapter15-52.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter15-53.jpg选项;单击978-7-111-53552-2-Chapter15-54.jpg按钮,完成凸台-拉伸2的创建。

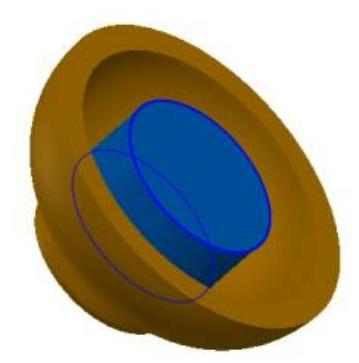

图15.9 凸台-拉伸2


图15.10 横断面草图

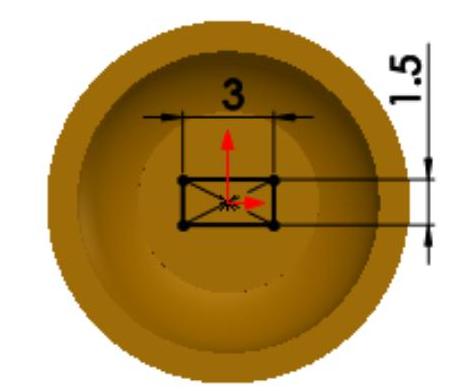

Step8.创建图15.11所示的零件特征——切除-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter15-57.jpg978-7-111-53552-2-Chapter15-58.jpg978-7-111-53552-2-Chapter15-59.jpg978-7-111-53552-2-Chapter15-60.jpg978-7-111-53552-2-Chapter15-61.jpg命令;选取图15.11所示的面为草图基准面,在草图绘制环境中绘制图15.12所示的横断面草图,选择下拉菜单978-7-111-53552-2-Chapter15-62.jpg978-7-111-53552-2-Chapter15-63.jpg978-7-111-53552-2-Chapter15-64.jpg命令,完成横断面草图的创建;采用系统默认的深度方向,在978-7-111-53552-2-Chapter15-65.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter15-66.jpg选项,输入深度值4.0;单击该对话框中的978-7-111-53552-2-Chapter15-67.jpg按钮,完成切除-拉伸1的创建。

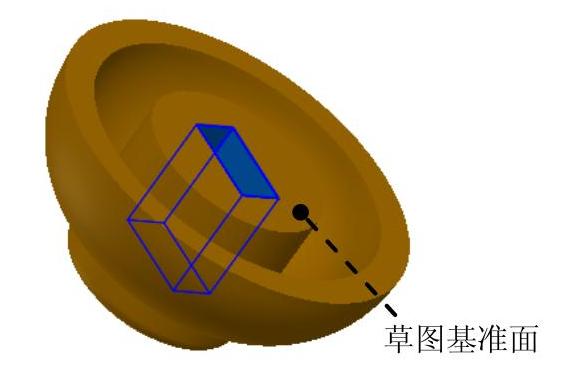

图15.11 切除-拉伸1


图15.12 横断面草图

Step9.创建图15.13所示的零件基础特征——旋转2。选择下拉菜单978-7-111-53552-2-Chapter15-70.jpg978-7-111-53552-2-Chapter15-71.jpg978-7-111-53552-2-Chapter15-72.jpg978-7-111-53552-2-Chapter15-73.jpg978-7-111-53552-2-Chapter15-74.jpg命令,选取前视基准面为草图基准面,进入草绘环境,绘制图15.14所示的横断面草图;采用图15.14所示的旋转轴线;在“旋转”对话框978-7-111-53552-2-Chapter15-75.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter15-76.jpg选项,采用系统默认的旋转方向,在978-7-111-53552-2-Chapter15-77.jpg区域的978-7-111-53552-2-Chapter15-78.jpg文本框中输入数值360.0;单击对话框中的978-7-111-53552-2-Chapter15-79.jpg按钮,完成旋转2的创建。

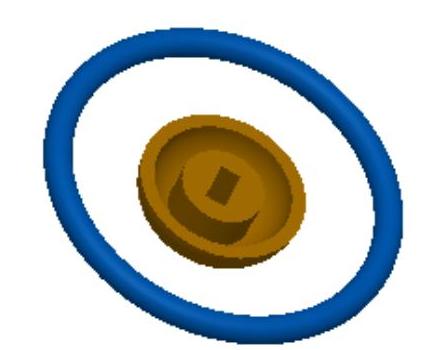

图15.13 旋转2

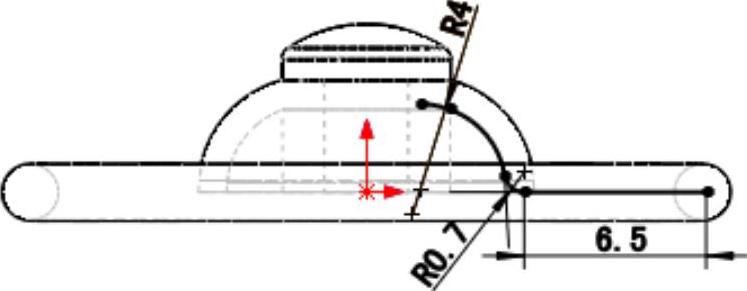

图15.14 横断面草图

Step10.绘制草图6。选择下拉菜单978-7-111-53552-2-Chapter15-82.jpg978-7-111-53552-2-Chapter15-83.jpg978-7-111-53552-2-Chapter15-84.jpg命令,选取前视基准面为草图基准面,绘制图15.15所示的草图6。


图15.15 草图6

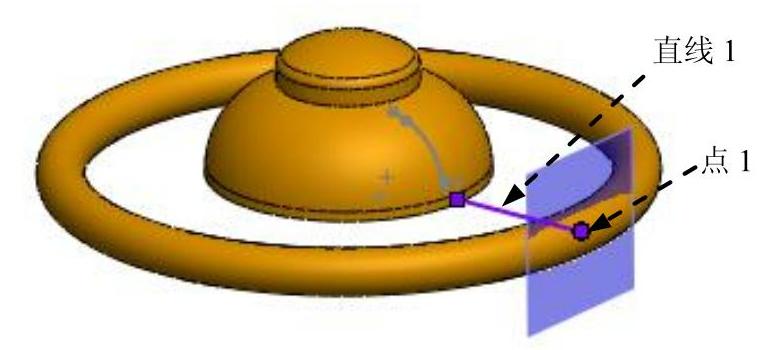

Step11.创建图15.16所示的基准面1。选择下拉菜单978-7-111-53552-2-Chapter15-86.jpg978-7-111-53552-2-Chapter15-87.jpg978-7-111-53552-2-Chapter15-88.jpg978-7-111-53552-2-Chapter15-89.jpg978-7-111-53552-2-Chapter15-90.jpg命令;选取图15.16所示的点1为第一参考,选择直线1为第二参考;单击对话框中的978-7-111-53552-2-Chapter15-91.jpg按钮,完成基准面1的创建。


图15.16 基准面1

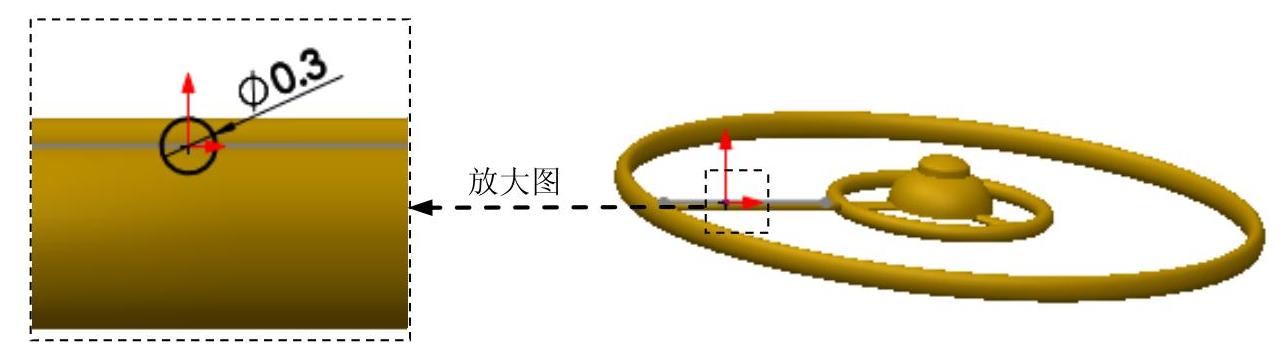

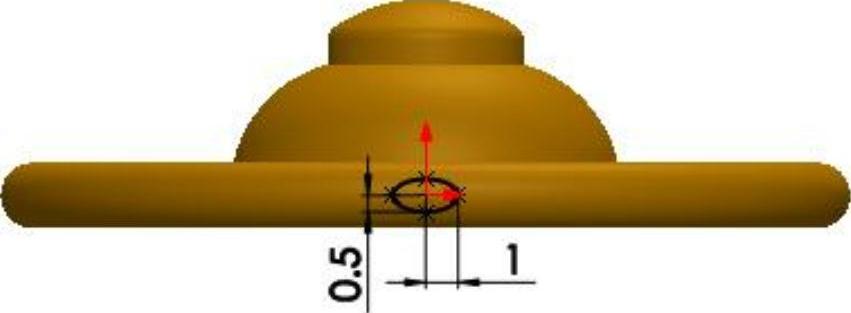

Step12.绘制草图7。选择下拉菜单978-7-111-53552-2-Chapter15-93.jpg978-7-111-53552-2-Chapter15-94.jpg978-7-111-53552-2-Chapter15-95.jpg命令,选取基准面1为草图基准面,绘制图15.17所示的草图7。

Step13.创建图15.18所示的特征——扫描1。选择下拉菜单978-7-111-53552-2-Chapter15-96.jpg978-7-111-53552-2-Chapter15-97.jpg978-7-111-53552-2-Chapter15-98.jpg978-7-111-53552-2-Chapter15-99.jpg978-7-111-53552-2-Chapter15-100.jpg命令;选择草图7为扫描1特征的轮廓;选择草图6为扫描1特征的路径;单击对话框中的978-7-111-53552-2-Chapter15-101.jpg按钮,完成扫描1的创建。


图15.17 草图7


图15.18 扫描1

Step14.创建图15.19所示的阵列(圆周)1。选择下拉菜单978-7-111-53552-2-Chapter15-104.jpg978-7-111-53552-2-Chapter15-105.jpg978-7-111-53552-2-Chapter15-106.jpg978-7-111-53552-2-Chapter15-107.jpg978-7-111-53552-2-Chapter15-108.jpg命令(或单击978-7-111-53552-2-Chapter15-109.jpg按钮),系统弹出图15.20所示的“阵列(圆周)1”对话框;单击以激活978-7-111-53552-2-Chapter15-110.jpg区域中的文本框,选取扫描1特征作为阵列的源特征;选择图15.19所示的面;在978-7-111-53552-2-Chapter15-111.jpg区域978-7-111-53552-2-Chapter15-112.jpg按钮后的文本框中输入数值360;在978-7-111-53552-2-Chapter15-113.jpg区域978-7-111-53552-2-Chapter15-114.jpg按钮后的文本框中输入数值3;选中978-7-111-53552-2-Chapter15-115.jpg复选框;单击“阵列(圆周)1”对话框中的978-7-111-53552-2-Chapter15-116.jpg按钮,完成阵列(圆周)1的创建。

Step15.创建图15.21所示的零件基础特征——旋转3。选择下拉菜单978-7-111-53552-2-Chapter15-117.jpg978-7-111-53552-2-Chapter15-118.jpg978-7-111-53552-2-Chapter15-119.jpg978-7-111-53552-2-Chapter15-120.jpg978-7-111-53552-2-Chapter15-121.jpg命令。选取前视基准面为草图基准面,进入草绘环境,绘制图15.22所示的横断面草图;采用图15.22所示的旋转轴线;在“旋转”对话框978-7-111-53552-2-Chapter15-122.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter15-123.jpg选项,采用系统默认的旋转方向,在978-7-111-53552-2-Chapter15-124.jpg区域的978-7-111-53552-2-Chapter15-125.jpg文本框中输入数值360.0;单击对话框中的978-7-111-53552-2-Chapter15-126.jpg按钮,完成旋转3的创建。


图15.19 阵列(圆周)1

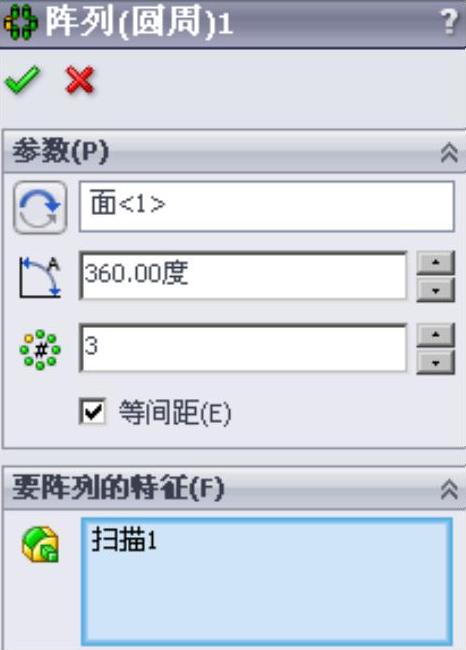

图15.20 “阵列(圆周)1”对话框


图15.21 旋转3

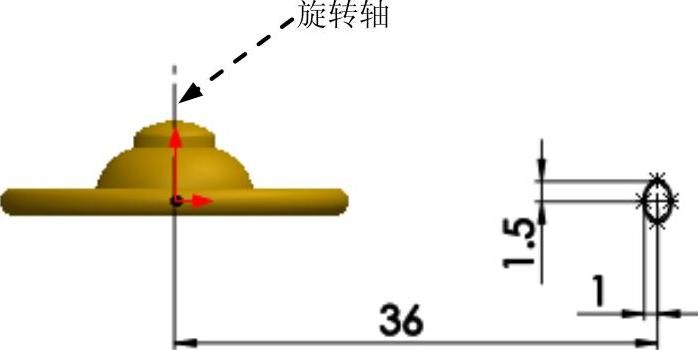

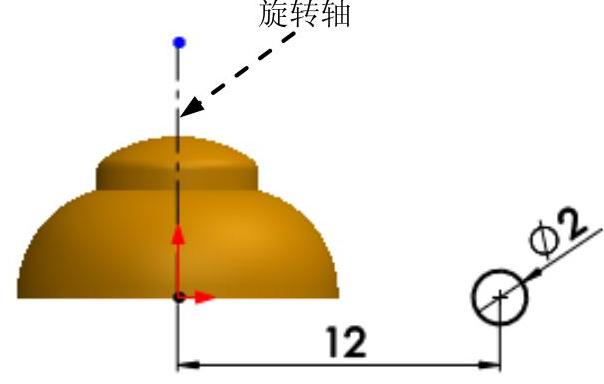

图15.22 横断面草图

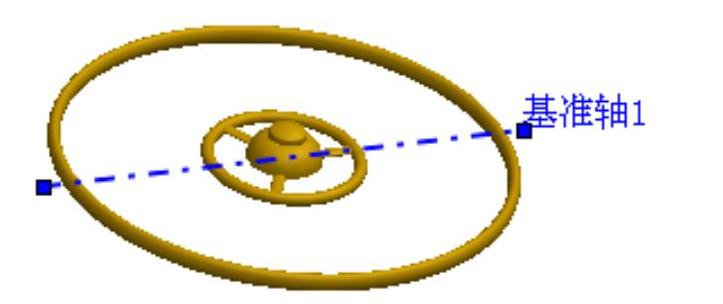

Step16.创建图15.23所示的基准轴1。选择下拉菜单978-7-111-53552-2-Chapter15-131.jpg978-7-111-53552-2-Chapter15-132.jpg978-7-111-53552-2-Chapter15-133.jpg978-7-111-53552-2-Chapter15-134.jpg978-7-111-53552-2-Chapter15-135.jpg命令;选取前视基准面和上视基准面为参考实体,单击对话框中的978-7-111-53552-2-Chapter15-136.jpg按钮,完成基准轴1的创建。

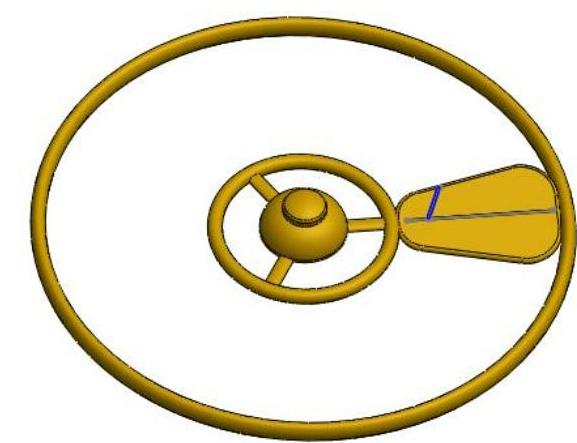

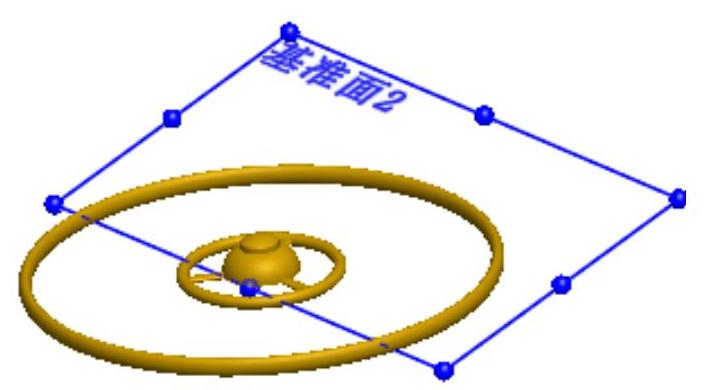

Step17.创建图15.24所示的基准面2。选择下拉菜单978-7-111-53552-2-Chapter15-137.jpg978-7-111-53552-2-Chapter15-138.jpg978-7-111-53552-2-Chapter15-139.jpg978-7-111-53552-2-Chapter15-140.jpg978-7-111-53552-2-Chapter15-141.jpg命令;选取上视基准面和基准轴1为参考;然后单击第一参考中的978-7-111-53552-2-Chapter15-142.jpg按钮,输入角度值15.0;单击对话框中的978-7-111-53552-2-Chapter15-143.jpg按钮,完成基准面2的创建。


图15.23 基准轴1


图15.24 基准面2

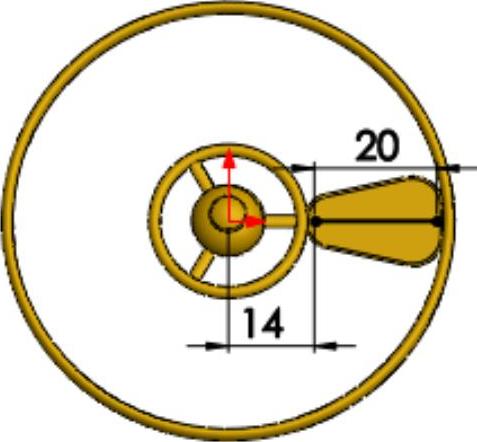

Step18.绘制草图9。选择下拉菜单978-7-111-53552-2-Chapter15-146.jpg978-7-111-53552-2-Chapter15-147.jpg978-7-111-53552-2-Chapter15-148.jpg命令,选取基准面2为草图基准面,绘制图15.25所示的草图9。

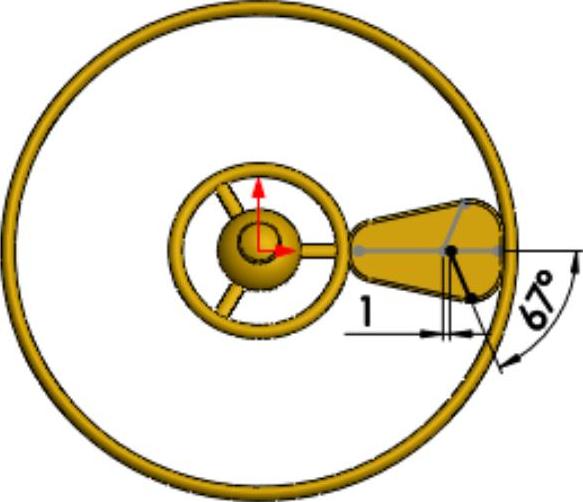

图15.25 草图9

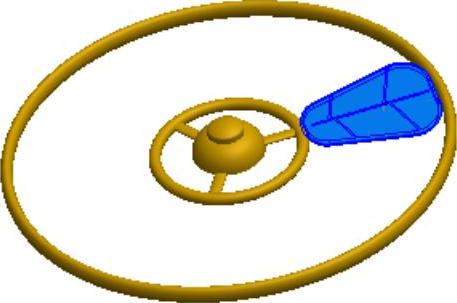

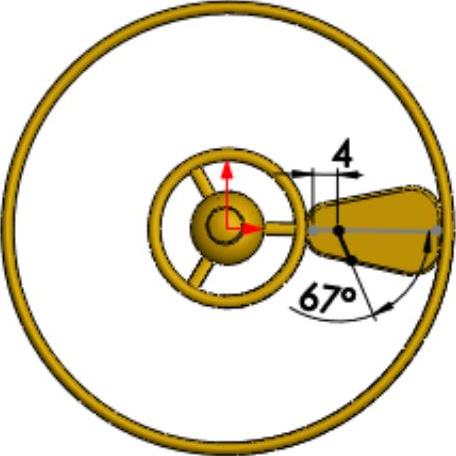

Step19.创建图15.26所示的曲面-基准面1。选择下拉菜单978-7-111-53552-2-Chapter15-150.jpg978-7-111-53552-2-Chapter15-151.jpg978-7-111-53552-2-Chapter15-152.jpg978-7-111-53552-2-Chapter15-153.jpg978-7-111-53552-2-Chapter15-154.jpg命令;选取草图9为交界实体;单击978-7-111-53552-2-Chapter15-155.jpg按钮,完成曲面-基准面1的创建。

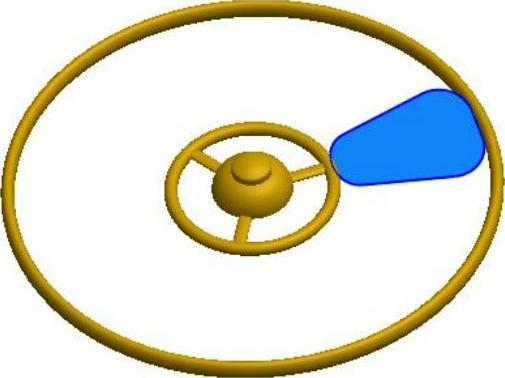

图15.26 曲面-基准面1

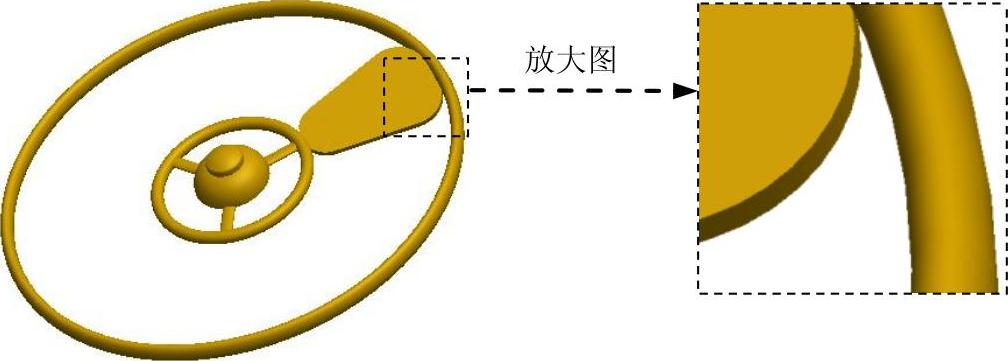

Step20.创建图15.27所示的加厚1。选择下拉菜单978-7-111-53552-2-Chapter15-157.jpg978-7-111-53552-2-Chapter15-158.jpg978-7-111-53552-2-Chapter15-159.jpg978-7-111-53552-2-Chapter15-160.jpg978-7-111-53552-2-Chapter15-161.jpg命令;选择曲面-基准面1作为加厚曲面;在978-7-111-53552-2-Chapter15-162.jpg区域中单击978-7-111-53552-2-Chapter15-163.jpg按钮,取消选中978-7-111-53552-2-Chapter15-164.jpg复选框;在978-7-111-53552-2-Chapter15-165.jpg后的文本框中输入数值0.5。


图15.27 加厚1(www.daowen.com)

Step21.创建图15.28所示的圆角3。选择下拉菜单978-7-111-53552-2-Chapter15-167.jpg978-7-111-53552-2-Chapter15-168.jpg978-7-111-53552-2-Chapter15-169.jpg978-7-111-53552-2-Chapter15-170.jpg978-7-111-53552-2-Chapter15-171.jpg命令;在“圆角”对话框中单击978-7-111-53552-2-Chapter15-172.jpg选项;依次选取图15.29所示的面为要倒圆角的对象;单击“圆角”对话框中的978-7-111-53552-2-Chapter15-173.jpg按钮,完成圆角3的创建。

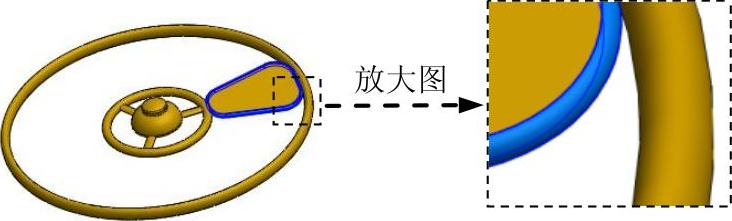

图15.28 圆角3

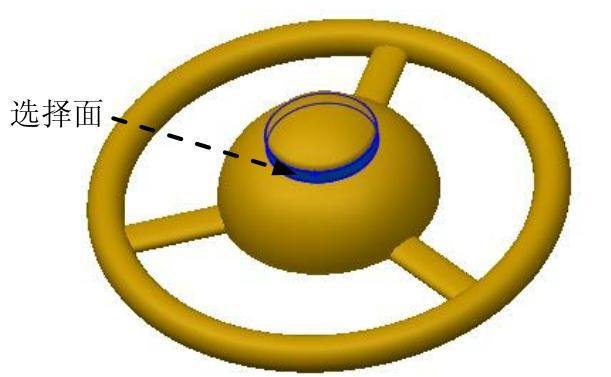

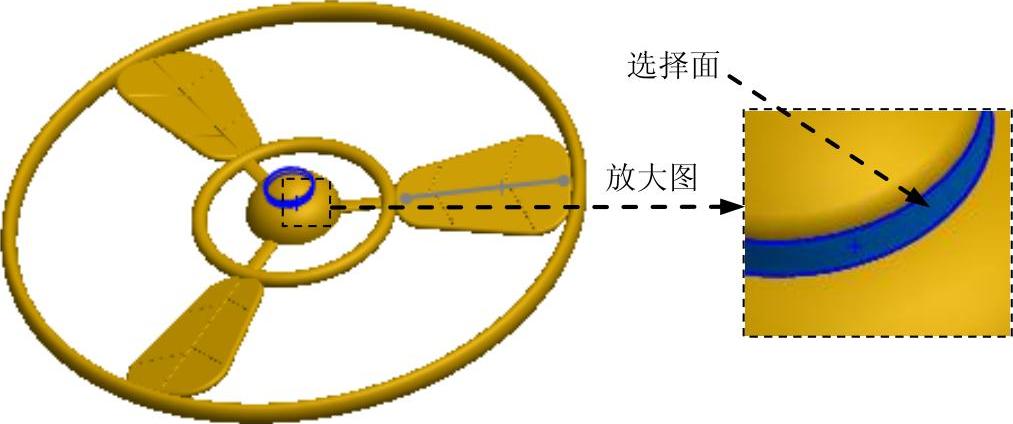

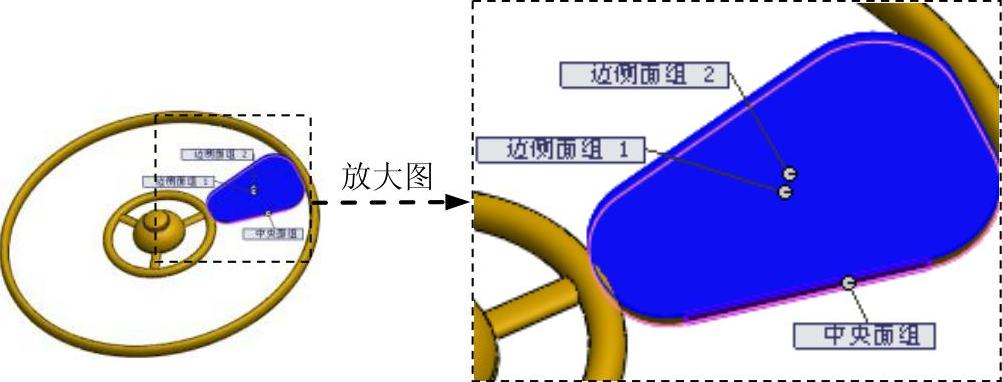

图15.29 选择圆角的面

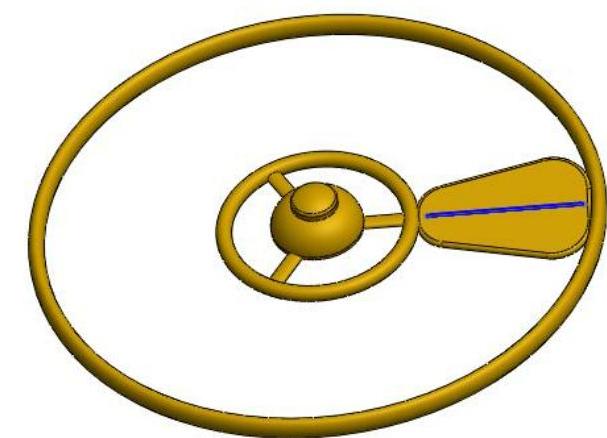

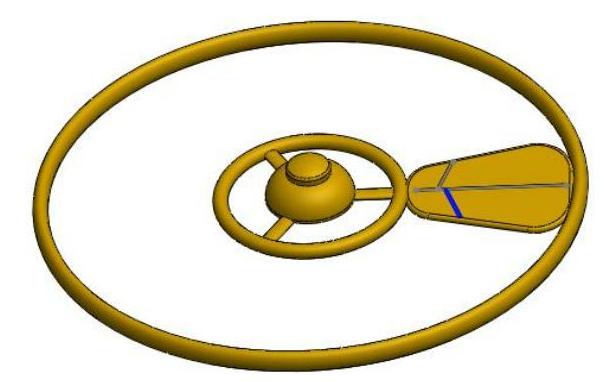

Step22.绘制草图10。选择下拉菜单978-7-111-53552-2-Chapter15-176.jpg978-7-111-53552-2-Chapter15-177.jpg978-7-111-53552-2-Chapter15-178.jpg命令,选取图15.30所示的草图基准面,绘制图15.31所示的草图10。

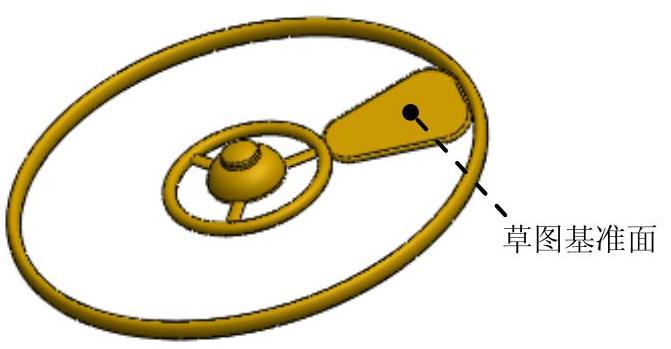

图15.30 选取草图基准面

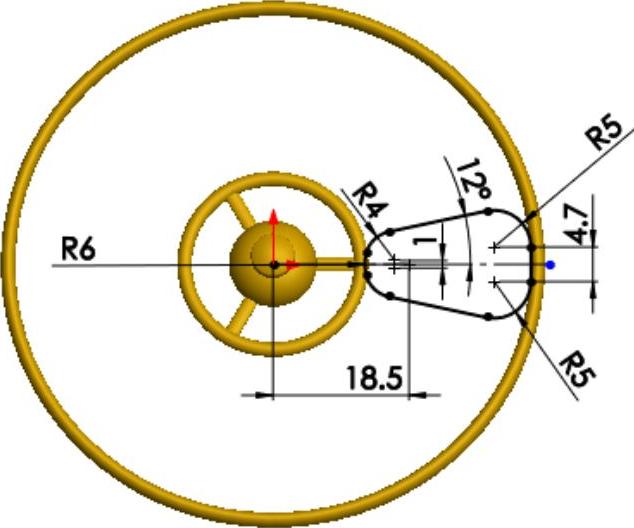

图15.31 草图10

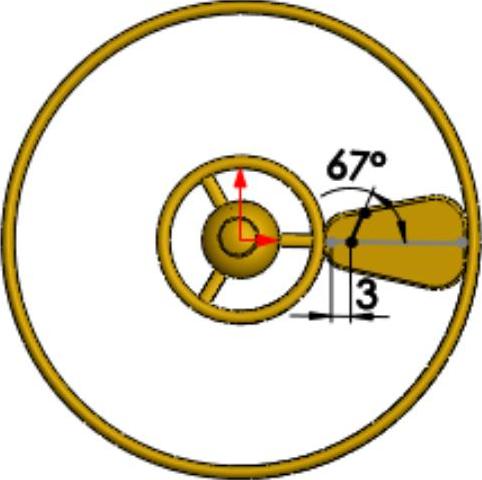

Step23.绘制草图11。选择下拉菜单978-7-111-53552-2-Chapter15-181.jpg978-7-111-53552-2-Chapter15-182.jpg978-7-111-53552-2-Chapter15-183.jpg命令,选取图15.30所示的草图基准面,绘制图15.32所示的草图11。


图15.32 草图11

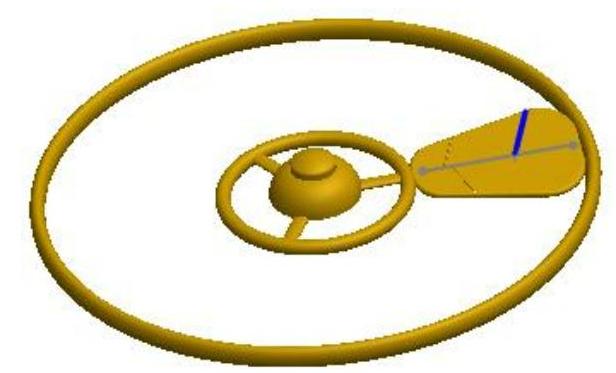

Step24.绘制草图12。选择下拉菜单978-7-111-53552-2-Chapter15-185.jpg978-7-111-53552-2-Chapter15-186.jpg978-7-111-53552-2-Chapter15-187.jpg命令,选取图15.30所示的草图基准面,绘制图15.33所示的草图12。

Step25.绘制草图13。选择下拉菜单978-7-111-53552-2-Chapter15-188.jpg978-7-111-53552-2-Chapter15-189.jpg978-7-111-53552-2-Chapter15-190.jpg命令,选取图15.30所示的草图基准面,绘制图15.34所示的草图13。


图15.33 草图12


图15.34 草图13

Step26.绘制草图14。选择下拉菜单978-7-111-53552-2-Chapter15-193.jpg978-7-111-53552-2-Chapter15-194.jpg978-7-111-53552-2-Chapter15-195.jpg命令,选取图15.30所示的草图基准面,绘制图15.35所示的草图14。


图15.35 草图14

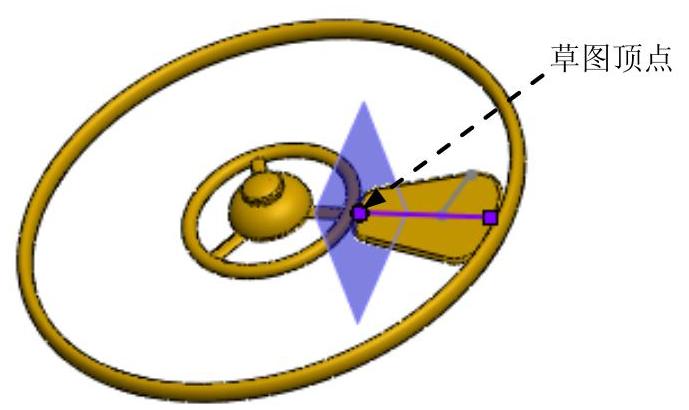

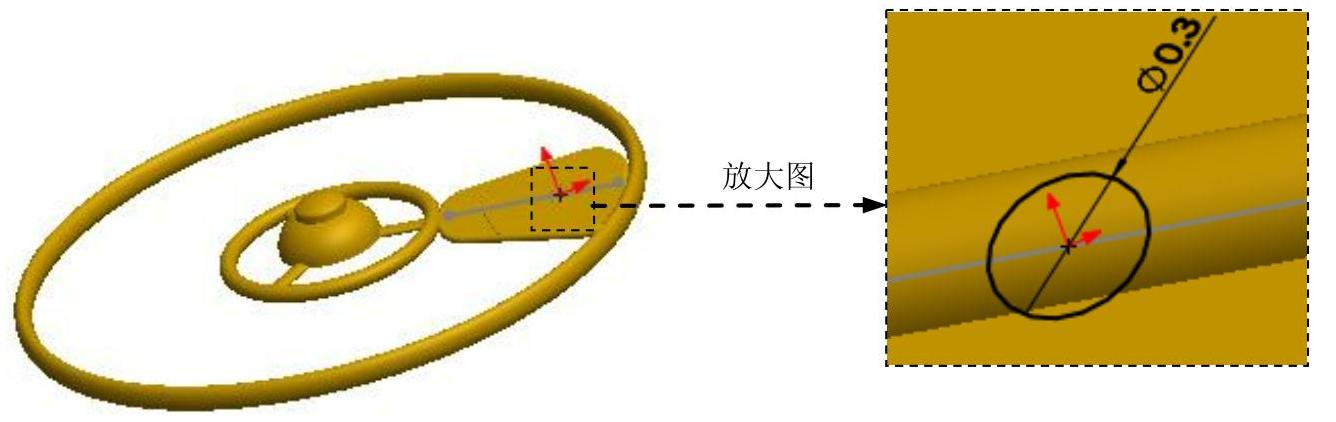

Step27.创建图15.36所示的基准面3。选择下拉菜单978-7-111-53552-2-Chapter15-197.jpg978-7-111-53552-2-Chapter15-198.jpg978-7-111-53552-2-Chapter15-199.jpg978-7-111-53552-2-Chapter15-200.jpg978-7-111-53552-2-Chapter15-201.jpg命令;选取图15.36所示的草图10的顶点和直线为参考;单击对话框中的978-7-111-53552-2-Chapter15-202.jpg按钮,完成基准面3的创建。


图15.36 基准面3

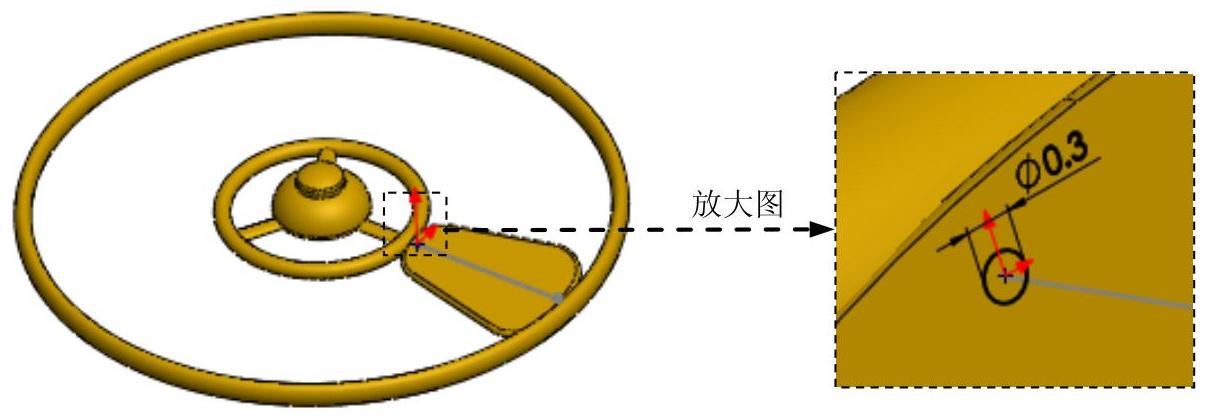

Step28.绘制草图15。选择下拉菜单978-7-111-53552-2-Chapter15-204.jpg978-7-111-53552-2-Chapter15-205.jpg978-7-111-53552-2-Chapter15-206.jpg命令,选取基准面3为草图基准面,绘制图15.37所示的草图15。

Step29.创建图15.38所示的特征——扫描2。选择下拉菜单978-7-111-53552-2-Chapter15-207.jpg978-7-111-53552-2-Chapter15-208.jpg978-7-111-53552-2-Chapter15-209.jpg978-7-111-53552-2-Chapter15-210.jpg978-7-111-53552-2-Chapter15-211.jpg命令;选择草图15为扫描2特征的轮廓;选择草图10为扫描2特征的路径;单击对话框中的978-7-111-53552-2-Chapter15-212.jpg按钮,完成扫描2的创建。

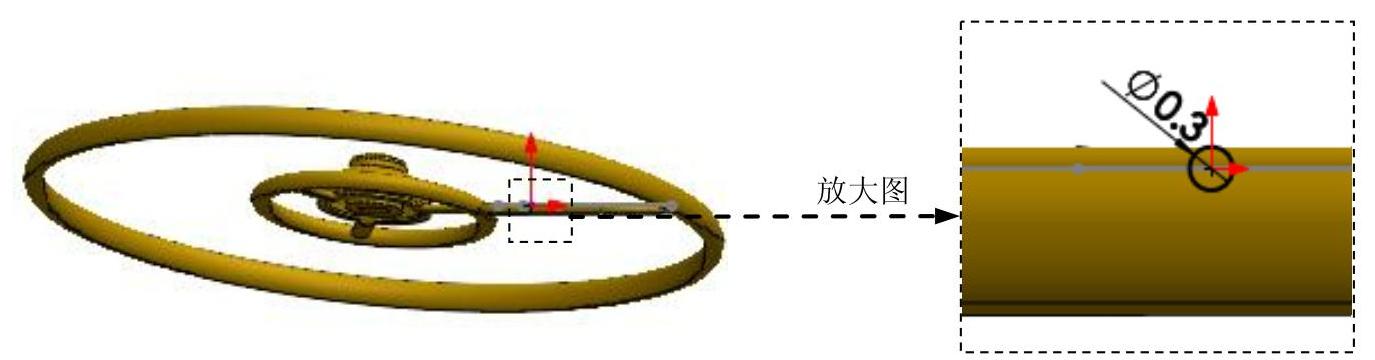

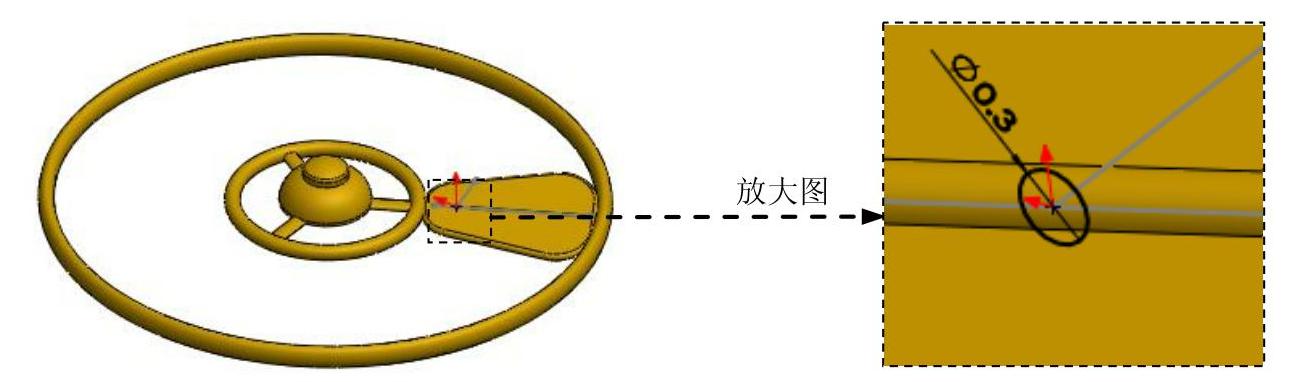

图15.37 草图15


图15.38 扫描2

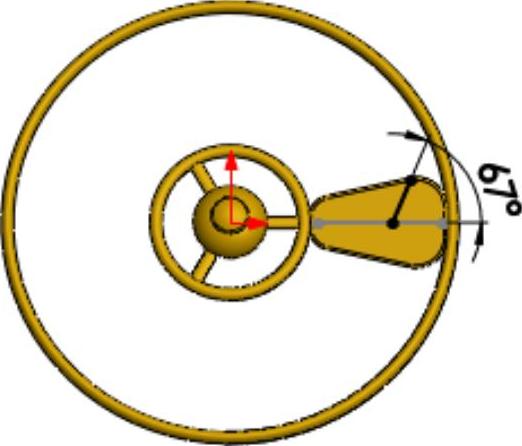

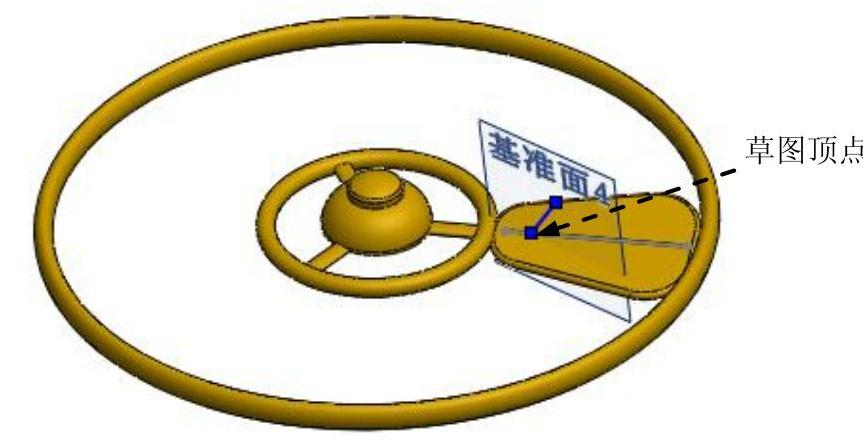

Step30.创建图15.39所示的基准面4。选择下拉菜单978-7-111-53552-2-Chapter15-215.jpg978-7-111-53552-2-Chapter15-216.jpg978-7-111-53552-2-Chapter15-217.jpg978-7-111-53552-2-Chapter15-218.jpg978-7-111-53552-2-Chapter15-219.jpg命令;选取图15.32所示的草图11及图15.39所示的顶点为参考;单击对话框中的978-7-111-53552-2-Chapter15-220.jpg按钮,完成基准面4的创建。


图15.39 基准面4

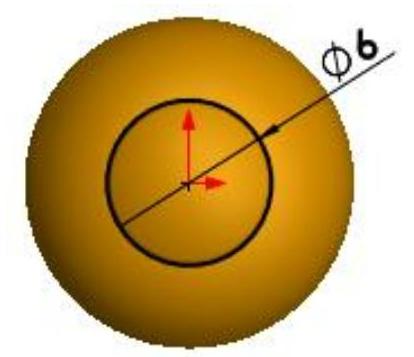

Step31.绘制草图16。选择下拉菜单978-7-111-53552-2-Chapter15-222.jpg978-7-111-53552-2-Chapter15-223.jpg978-7-111-53552-2-Chapter15-224.jpg命令,选取基准面4为草图基准面,绘制图15.40所示的草图16。


图15.40 草图16

Step32.创建图15.41所示的特征——扫描3。选择下拉菜单978-7-111-53552-2-Chapter15-226.jpg978-7-111-53552-2-Chapter15-227.jpg978-7-111-53552-2-Chapter15-228.jpg978-7-111-53552-2-Chapter15-229.jpg978-7-111-53552-2-Chapter15-230.jpg命令;选择草图16为扫描3特征的轮廓;选择草图11为扫描3特征的路径;单击对话框中的978-7-111-53552-2-Chapter15-231.jpg按钮,完成扫描3的创建。


图15.41 扫描3

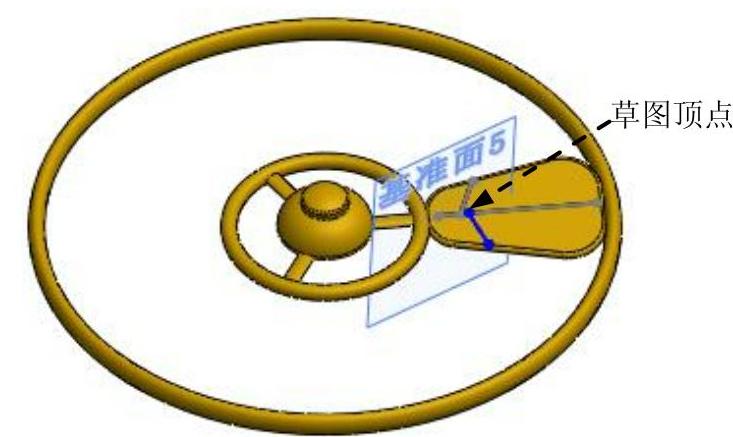

Step33.创建图15.42所示的基准面5。选择下拉菜单978-7-111-53552-2-Chapter15-233.jpg978-7-111-53552-2-Chapter15-234.jpg978-7-111-53552-2-Chapter15-235.jpg978-7-111-53552-2-Chapter15-236.jpg978-7-111-53552-2-Chapter15-237.jpg命令;选取图15.33所示的草图12及图15.42所示的顶点为参考;单击对话框中的978-7-111-53552-2-Chapter15-238.jpg按钮,完成基准面5的创建。


图15.42 基准面5

Step34.绘制草图17。选择下拉菜单978-7-111-53552-2-Chapter15-240.jpg978-7-111-53552-2-Chapter15-241.jpg978-7-111-53552-2-Chapter15-242.jpg命令,选取基准面5为草图基准面,绘制图15.43所示的草图17。


图15.43 草图17

Step35.创建图15.44所示的特征——扫描4。选择下拉菜单978-7-111-53552-2-Chapter15-244.jpg978-7-111-53552-2-Chapter15-245.jpg978-7-111-53552-2-Chapter15-246.jpg978-7-111-53552-2-Chapter15-247.jpg978-7-111-53552-2-Chapter15-248.jpg命令;选择草图17为扫描4特征的轮廓;选择草图12为扫描4特征的路径;单击对话框中的978-7-111-53552-2-Chapter15-249.jpg按钮,完成扫描4的创建。

Step36.创建图15.45所示的基准面6。选择下拉菜单978-7-111-53552-2-Chapter15-250.jpg978-7-111-53552-2-Chapter15-251.jpg978-7-111-53552-2-Chapter15-252.jpg978-7-111-53552-2-Chapter15-253.jpg978-7-111-53552-2-Chapter15-254.jpg命令;选取图15.34所示的草图13及图15.45所示的顶点为参考;单击对话框中的978-7-111-53552-2-Chapter15-255.jpg按钮,完成基准面6的创建。


图15.44 扫描4


图15.45 基准面6

Step37.绘制草图18。选择下拉菜单978-7-111-53552-2-Chapter15-258.jpg978-7-111-53552-2-Chapter15-259.jpg978-7-111-53552-2-Chapter15-260.jpg命令,选取基准面6为草图基准面,绘制图15.46所示的草图18。


图15.46 草图18

Step38.创建图15.47所示的特征——扫描5。选择下拉菜单978-7-111-53552-2-Chapter15-262.jpg978-7-111-53552-2-Chapter15-263.jpg978-7-111-53552-2-Chapter15-264.jpg978-7-111-53552-2-Chapter15-265.jpg978-7-111-53552-2-Chapter15-266.jpg命令;选择草图18为扫描5特征的轮廓;选择草图13为扫描5特征的路径;单击对话框中的978-7-111-53552-2-Chapter15-267.jpg按钮,完成扫描5的创建。


图15.47 扫描5

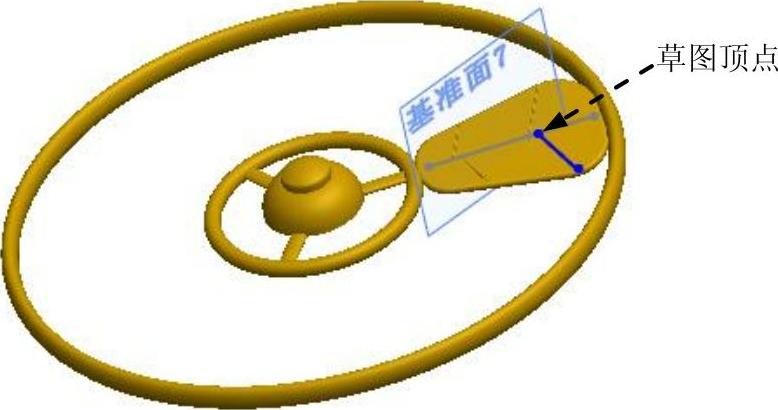

Step39.创建图15.48所示的基准面7。选择下拉菜单978-7-111-53552-2-Chapter15-269.jpg978-7-111-53552-2-Chapter15-270.jpg978-7-111-53552-2-Chapter15-271.jpg978-7-111-53552-2-Chapter15-272.jpg978-7-111-53552-2-Chapter15-273.jpg命令;选取图15.35所示的草图14及图15.48所示的顶点为参考;单击对话框中的978-7-111-53552-2-Chapter15-274.jpg按钮,完成基准面7的创建。


图15.48 基准面7

Step40.绘制草图19。选择下拉菜单978-7-111-53552-2-Chapter15-276.jpg978-7-111-53552-2-Chapter15-277.jpg978-7-111-53552-2-Chapter15-278.jpg命令,选取基准面7为草图基准面,绘制图15.49所示的草图19。


图15.49 草图19

Step41.创建图15.50所示的特征——扫描6。选择下拉菜单978-7-111-53552-2-Chapter15-280.jpg978-7-111-53552-2-Chapter15-281.jpg978-7-111-53552-2-Chapter15-282.jpg978-7-111-53552-2-Chapter15-283.jpg978-7-111-53552-2-Chapter15-284.jpg命令;选择草图19为扫描6特征的轮廓;选择草图14为扫描6特征的路径;单击对话框中的978-7-111-53552-2-Chapter15-285.jpg按钮,完成扫描6的创建。


图15.50 扫描6

Step42.创建图15.51所示的阵列(圆周)2。选择下拉菜单978-7-111-53552-2-Chapter15-287.jpg978-7-111-53552-2-Chapter15-288.jpg978-7-111-53552-2-Chapter15-289.jpg978-7-111-53552-2-Chapter15-290.jpg978-7-111-53552-2-Chapter15-291.jpg命令(或单击978-7-111-53552-2-Chapter15-292.jpg按钮),系统弹出“阵列(圆周)2”对话框;单击以激活978-7-111-53552-2-Chapter15-293.jpg区域中的文本框,选取图15.52所示的特征作为阵列的源特征;选择图15.51所示的面以选中相应的阵列轴;在978-7-111-53552-2-Chapter15-294.jpg区域978-7-111-53552-2-Chapter15-295.jpg按钮后的文本框中输入数值360;在978-7-111-53552-2-Chapter15-296.jpg区域978-7-111-53552-2-Chapter15-297.jpg按钮后的文本框中输入数值3;选中978-7-111-53552-2-Chapter15-298.jpg复选框;单击“阵列(圆周)2”对话框中的978-7-111-53552-2-Chapter15-299.jpg按钮,完成阵列(圆周)2的创建。


图15.51 阵列(圆周)2

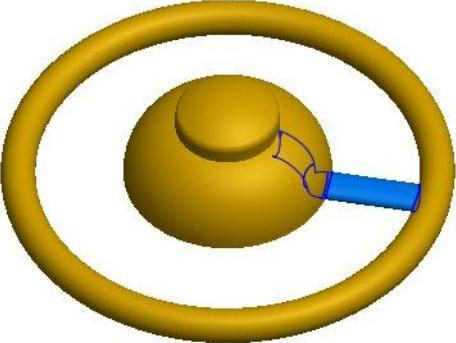

图15.52 阵列特征

Step43.创建组合1。选择下拉菜单978-7-111-53552-2-Chapter15-302.jpg978-7-111-53552-2-Chapter15-303.jpg978-7-111-53552-2-Chapter15-304.jpg978-7-111-53552-2-Chapter15-305.jpg978-7-111-53552-2-Chapter15-306.jpg命令,选择图15.52所示的特征、阵列(圆周)2、阵列(圆周)1、旋转3为组合对象,单击对话框中的978-7-111-53552-2-Chapter15-307.jpg按钮,完成组合1的创建。

Step44.至此,零件模型创建完毕。选择下拉菜单978-7-111-53552-2-Chapter15-308.jpg978-7-111-53552-2-Chapter15-309.jpg978-7-111-53552-2-Chapter15-310.jpg命令,命名为rotate_vane,即可保存零件模型。
