实例概述

本实例主要运用了实体建模的基本技巧,包括实体拉伸、切除-拉伸及变圆角等特征命令,其中变圆角特征的创建需要读者多花时间练习才能更好地掌握。该零件模型如图14.1所示。

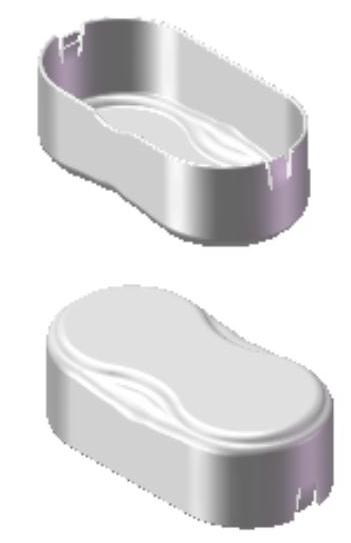

图14.1 零件模型

Step1.新建模型文件。选择下拉菜单978-7-111-53552-2-Chapter14-2.jpg978-7-111-53552-2-Chapter14-3.jpg978-7-111-53552-2-Chapter14-4.jpg命令,在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块,单击978-7-111-53552-2-Chapter14-5.jpg按钮,进入建模环境

Step2.创建图14.2所示的零件基础特征——凸台-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter14-6.jpg978-7-111-53552-2-Chapter14-7.jpg978-7-111-53552-2-Chapter14-8.jpg978-7-111-53552-2-Chapter14-9.jpg978-7-111-53552-2-Chapter14-10.jpg命令;选取上视基准面为草图基准面,在草绘环境中绘制图14.3所示的草图1,选择下拉菜单978-7-111-53552-2-Chapter14-11.jpg978-7-111-53552-2-Chapter14-12.jpg978-7-111-53552-2-Chapter14-13.jpg命令,退出草绘环境,此时系统弹出“凸台-拉伸”对话框;采用系统默认的深度方向,在“凸台-拉伸”对话框978-7-111-53552-2-Chapter14-14.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter14-15.jpg选项,输入深度值18.0;单击978-7-111-53552-2-Chapter14-16.jpg按钮,完成凸台-拉伸1的创建。


图14.2 凸台-拉伸1

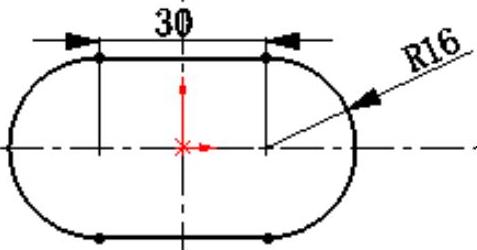

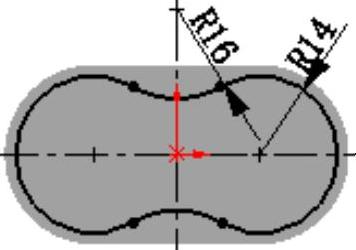

图14.3 草图1

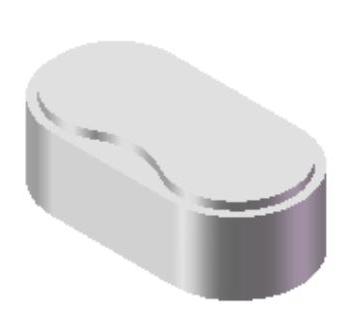

Step3.创建图14.4所示的零件特征——凸台-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter14-19.jpg978-7-111-53552-2-Chapter14-20.jpg978-7-111-53552-2-Chapter14-21.jpg978-7-111-53552-2-Chapter14-22.jpg978-7-111-53552-2-Chapter14-23.jpg命令;选取图14.5所示的模型表面为草图基准面,在草绘环境中绘制图14.6所示的草图2,选择下拉菜单978-7-111-53552-2-Chapter14-24.jpg978-7-111-53552-2-Chapter14-25.jpg978-7-111-53552-2-Chapter14-26.jpg命令,退出草绘环境;采用系统默认的深度方向,在“凸台-拉伸”对话框978-7-111-53552-2-Chapter14-27.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter14-28.jpg选项,输入深度值2.0;单击978-7-111-53552-2-Chapter14-29.jpg按钮,完成凸台-拉伸2的创建。


图14.4 凸台-拉伸2

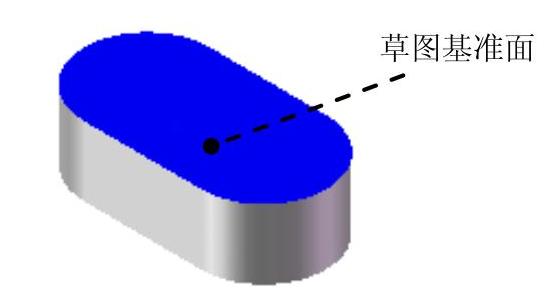

图14.5 草图基准面


图14.6 草图2

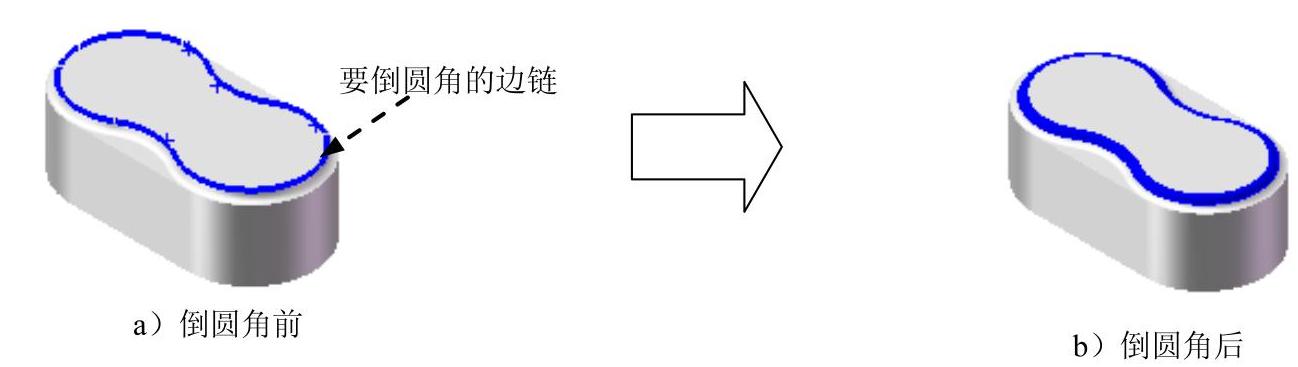

Step4.创建图14.7b所示的圆角1。选择下拉菜单978-7-111-53552-2-Chapter14-33.jpg978-7-111-53552-2-Chapter14-34.jpg978-7-111-53552-2-Chapter14-35.jpg978-7-111-53552-2-Chapter14-36.jpg978-7-111-53552-2-Chapter14-37.jpg命令,系统弹出“圆角”对话框;采用系统默认的圆角类型;选取图14.7a所示的边链为要倒圆角的对象;在对话框中输入圆角半径值2.0;单击“圆角”对话框中的978-7-111-53552-2-Chapter14-38.jpg按钮,完成圆角1的创建。


图14.7 圆角1

Step5.创建图14.8b所示的圆角2。选择下拉菜单978-7-111-53552-2-Chapter14-40.jpg978-7-111-53552-2-Chapter14-41.jpg978-7-111-53552-2-Chapter14-42.jpg978-7-111-53552-2-Chapter14-43.jpg978-7-111-53552-2-Chapter14-44.jpg命令;采用系统默认的圆角类型;选取图14.8a所示的边链为要倒圆角的对象;在对话框中输入半径值2.0;单击“圆角”对话框中的978-7-111-53552-2-Chapter14-45.jpg按钮,完成圆角2的创建。


图14.8 圆角2

Step6.创建图14.9所示的变化圆角1。选择下拉菜单978-7-111-53552-2-Chapter14-47.jpg978-7-111-53552-2-Chapter14-48.jpg978-7-111-53552-2-Chapter14-49.jpg978-7-111-53552-2-Chapter14-50.jpg978-7-111-53552-2-Chapter14-51.jpg命令;选择978-7-111-53552-2-Chapter14-52.jpg单选项;选取图14.10所示的边线为要倒圆角的对象,在边线上会出现亮点。选择图14.10所示的点;选择要定义半径的圆角;在对话框中输入半径值。其中点1、2处的半径值为1.5,点3、4、5、6处的半径值为3,点7、8处的半径值为4;单击“圆角”对话框中的978-7-111-53552-2-Chapter14-53.jpg按钮,完成变化圆角1的创建。

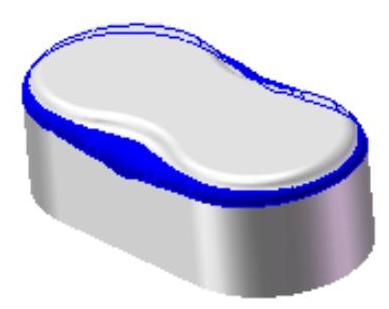

图14.9 变化圆角1

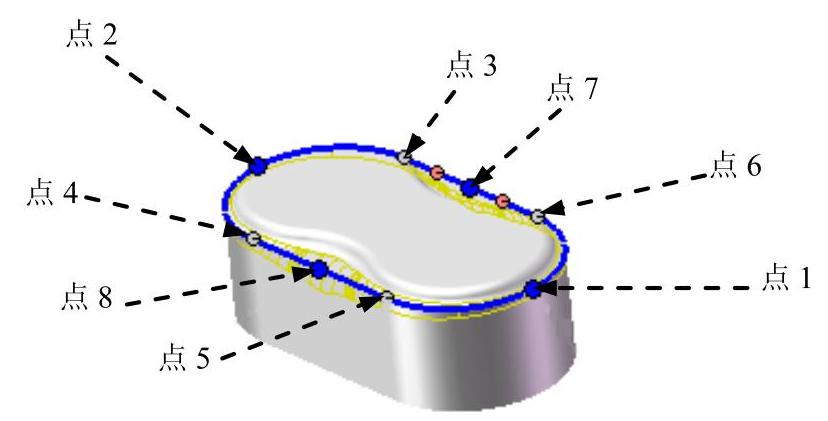

图14.10 定义圆角参照边

Step7.创建图14.11b所示的零件特征——抽壳1。选择下拉菜单978-7-111-53552-2-Chapter14-56.jpg978-7-111-53552-2-Chapter14-57.jpg978-7-111-53552-2-Chapter14-58.jpg978-7-111-53552-2-Chapter14-59.jpg978-7-111-53552-2-Chapter14-60.jpg命令;选取图14.11a所示的模型表面为要移除的面;在“抽壳1”对话框的978-7-111-53552-2-Chapter14-61.jpg区域中输入壁厚值1,选中978-7-111-53552-2-Chapter14-62.jpg复选框;单击对话框中的978-7-111-53552-2-Chapter14-63.jpg按钮,完成抽壳1的创建。

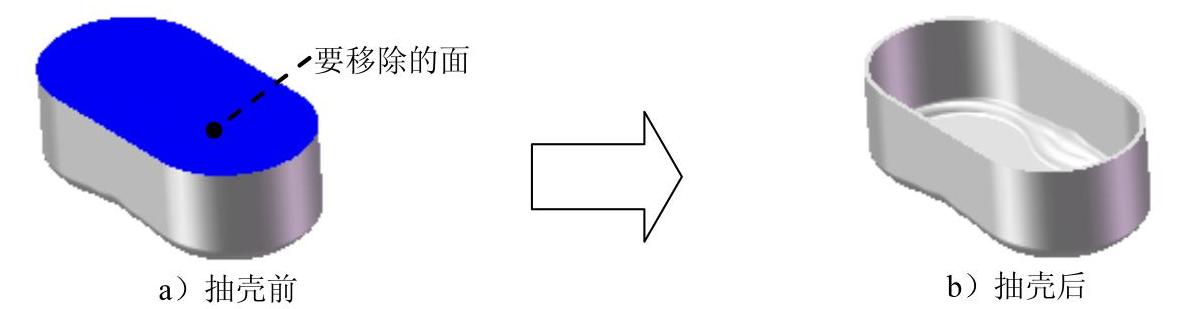

图14.11 抽壳1

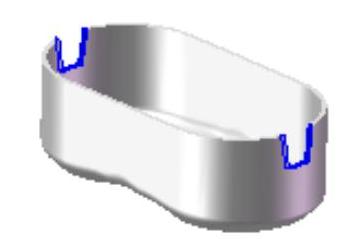

Step8.创建图14.12所示的零件特征——切除-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter14-65.jpg978-7-111-53552-2-Chapter14-66.jpg978-7-111-53552-2-Chapter14-67.jpg978-7-111-53552-2-Chapter14-68.jpg978-7-111-53552-2-Chapter14-69.jpg命令;选取右视基准面作为草图基准面,在草绘环境中绘制图14.13所示的草图3;采用系统默认的切除深度方向,在“切除-拉伸”对话框978-7-111-53552-2-Chapter14-70.jpg978-7-111-53552-2-Chapter14-71.jpg区域的下拉列表中均选择978-7-111-53552-2-Chapter14-72.jpg选项;单击对话框中的978-7-111-53552-2-Chapter14-73.jpg按钮,完成切除-拉伸1的创建。


图14.12 切除-拉伸1(www.daowen.com)

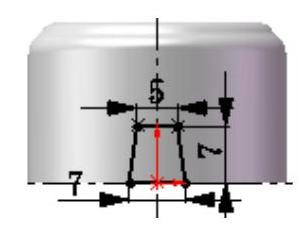

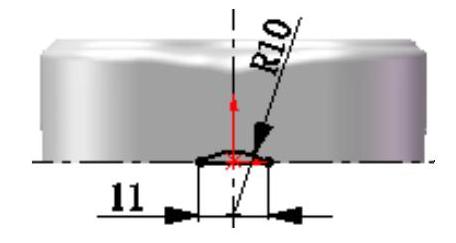

图14.13 草图3

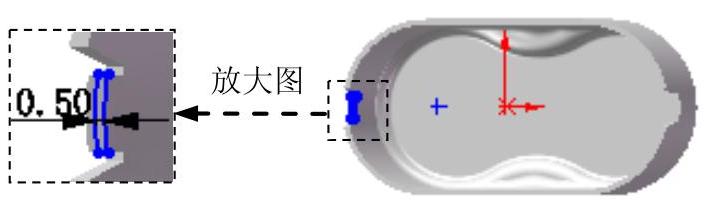

Step9.创建图14.14所示的草图4。选取图14.15所示的面为草图基准面,绘制草图4。


图14.14 草图4

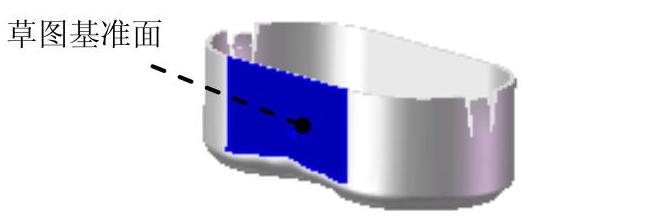

图14.15 草图基准面

Step10.创建图14.16所示的草图5。选取前视基准面为草图基准面,绘制草图5。

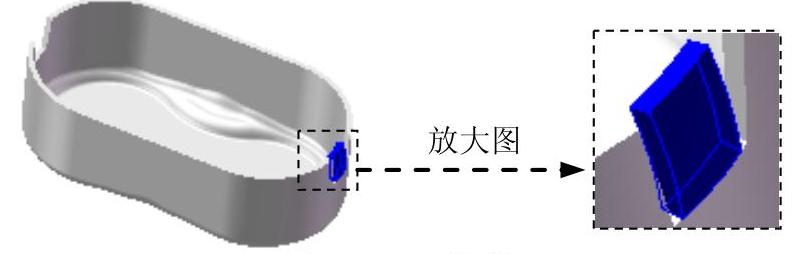

Step11.创建图14.17所示的特征——扫描1。选择下拉菜单978-7-111-53552-2-Chapter14-78.jpg978-7-111-53552-2-Chapter14-79.jpg978-7-111-53552-2-Chapter14-80.jpg978-7-111-53552-2-Chapter14-81.jpg978-7-111-53552-2-Chapter14-82.jpg命令,系统弹出“扫描”对话框;选择草图4为扫描1特征的轮廓;选择草图5为扫描1特征的路径;单击对话框中的978-7-111-53552-2-Chapter14-83.jpg按钮,完成扫描1的创建。


图14.16 草图5

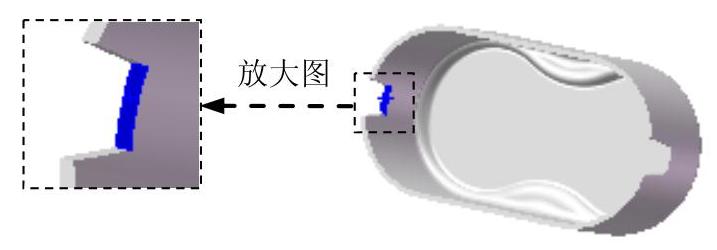

图14.17 扫描1

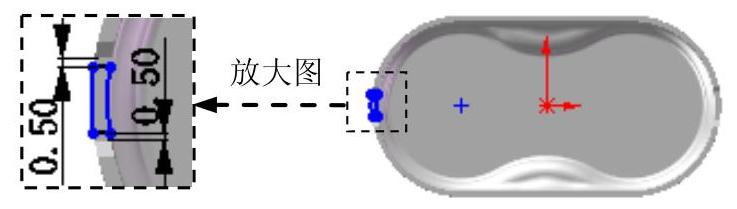

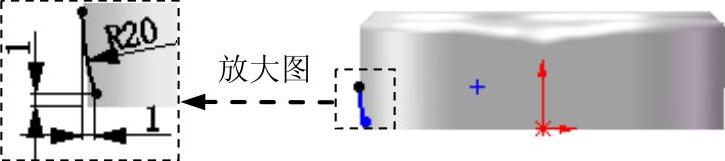

Step12.创建图14.18所示的草图6。选取图14.19所示的模型表面为草图基准面,绘制草图6。


图14.18 草图6


图14.19 草图基准面

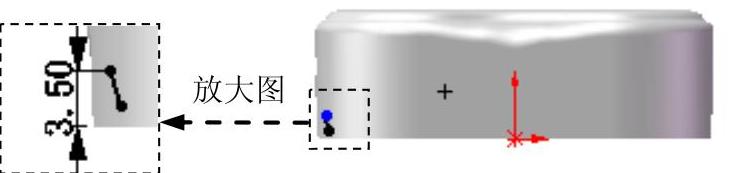

Step13.创建图14.20所示的草图7。选取前视基准面为草图基准面,绘制草图7。

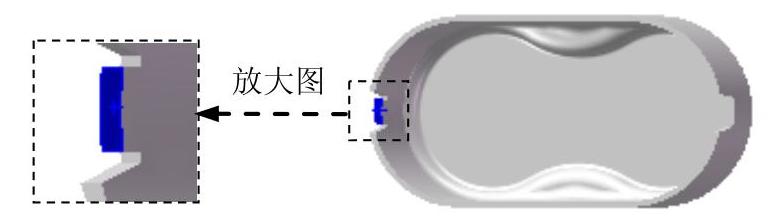

Step14.创建图14.21所示的切除-扫描1。选择下拉菜单978-7-111-53552-2-Chapter14-88.jpg978-7-111-53552-2-Chapter14-89.jpg978-7-111-53552-2-Chapter14-90.jpg978-7-111-53552-2-Chapter14-91.jpg978-7-111-53552-2-Chapter14-92.jpg命令,系统弹出“切除-扫描”对话框;选择草图6为扫描特征的轮廓;选择草图7为扫描特征的路径;单击对话框中的978-7-111-53552-2-Chapter14-93.jpg按钮,完成切除-扫描1的创建。


图14.20 草图7

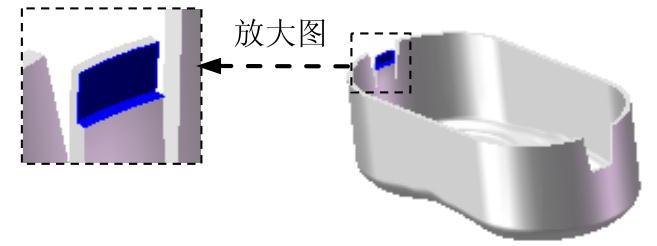

图14.21 切除-扫描1

Step15.创建图14.22b所示的镜像1。选择下拉菜单978-7-111-53552-2-Chapter14-96.jpg978-7-111-53552-2-Chapter14-97.jpg978-7-111-53552-2-Chapter14-98.jpg978-7-111-53552-2-Chapter14-99.jpg978-7-111-53552-2-Chapter14-100.jpg命令;选取右视基准面为镜像基准面;选择扫描1与切除-扫描1为镜像1的对象;单击对话框中的978-7-111-53552-2-Chapter14-101.jpg按钮,完成镜像1的创建。

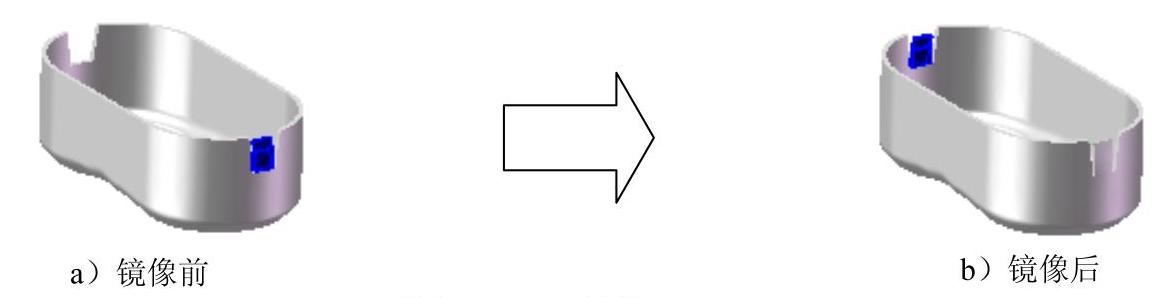

图14.22 镜像1

Step16.创建零件特征——切除-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter14-103.jpg978-7-111-53552-2-Chapter14-104.jpg978-7-111-53552-2-Chapter14-105.jpg978-7-111-53552-2-Chapter14-106.jpg978-7-111-53552-2-Chapter14-107.jpg命令;选取图14.23所示的模型表面为草图基准面,在草绘环境中绘制图14.24所示的横断面草图;采用系统默认的切除深度方向,在“切除-拉伸”对话框978-7-111-53552-2-Chapter14-108.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter14-109.jpg选项,输入深度值为2.0;单击对话框中的978-7-111-53552-2-Chapter14-110.jpg按钮,完成切除-拉伸2的创建。


图14.23 切除-拉伸2


图14.24 横断面草图

Step17.后面的详细操作过程请参见随书光盘中video\ch14\reference文件下的语音视频讲解文件cover-r01.exe。
