实例概述

本实例讲解了儿童玩具篮的设计过程，在其设计过程中运用了拉伸、切除-拉伸、拔模、抽壳、基准面、筋、阵列（线性）、镜像、圆角等特征命令，注意切除-拉伸的创建及安排圆角顺序等过程中用到的技巧和注意事项。相应的零件模型如图13.1所示。

图13.1 零件模型

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

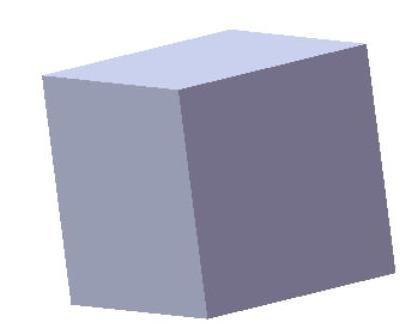

Step2.创建图13.2所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图13.3所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值40.0；单击按钮，完成凸台-拉伸1的创建。

图13.2 凸台-拉伸1

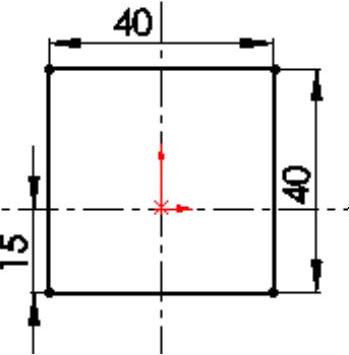

图13.3 横断面草图

Step3.创建图13.4所示的零件特征——切除-拉伸1。选择下拉菜单命令；选取图13.5所示的平面为草图基准面，在草绘环境中绘制图13.6所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向，在“切除-拉伸”对话框区域的下拉列表中选择选项；单击对话框中的按钮，完成切除-拉伸1的创建。

图13.4 切除-拉伸1

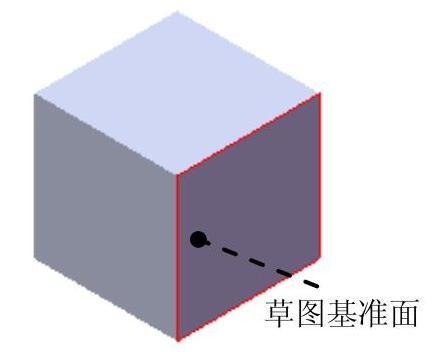

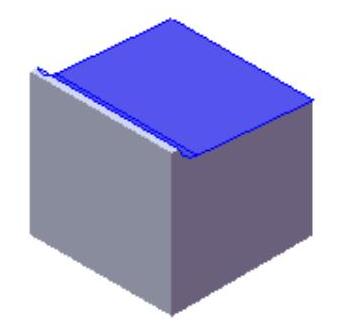

图13.5 草图基准面

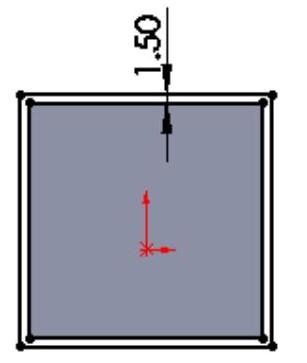

图13.6 横断面草图

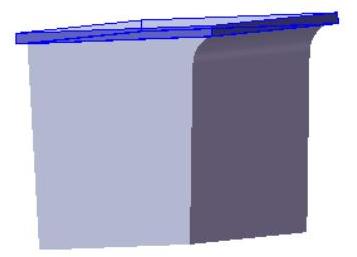

Step4.创建图13.7所示的零件特征——凸台-拉伸2。选择下拉菜单命令；选取图13.8所示的实体表面为草图基准面，在草绘环境中绘制图13.9所示的横断面草图；单击“凸台-拉伸”对话框中的按钮，在区域的下拉列表中选择选项，然后选取图13.8所示的顶点作为拉伸终止点；单击按钮，完成凸台-拉伸2的创建。

图13.7 凸台-拉伸2

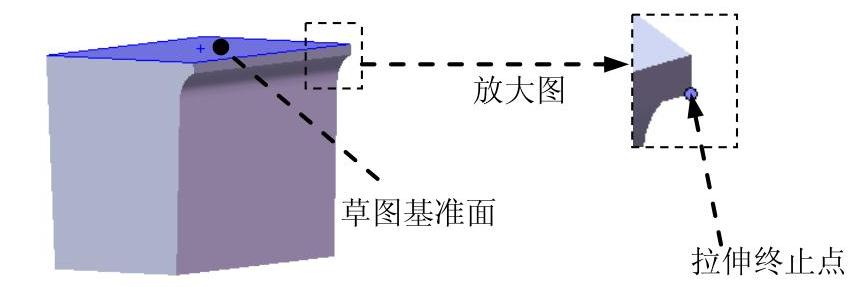

图13.8 草图基准面

图13.9 横断面草图

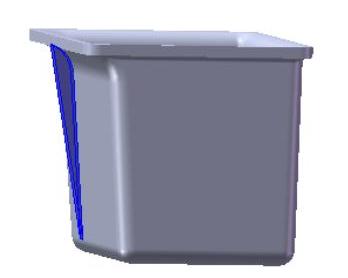

Step5.创建图13.10所示的零件特征——拔模1。选择下拉菜单命令；选取图13.11所示的四个模型表面为拔模面；选取图13.12所示的底面为中性面；采用系统默认的拔模方向，在“拔模”对话框区域的文本框后输入值3.0；单击按钮，完成拔模1的创建。

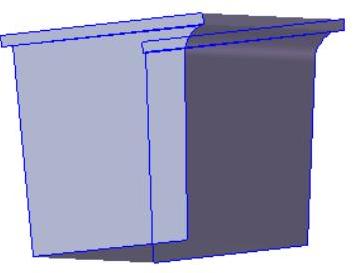

图13.10 拔模1

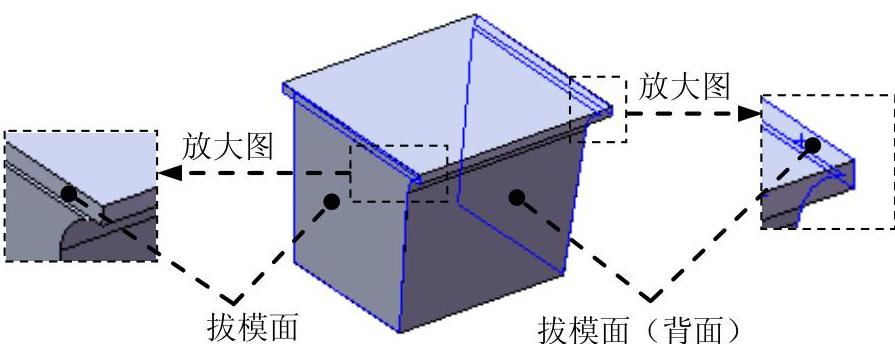

图13.11 拔模面

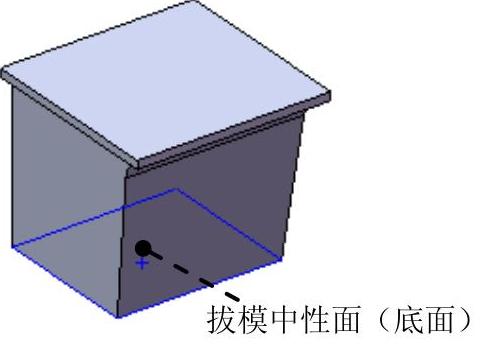

图13.12 拔模中性面

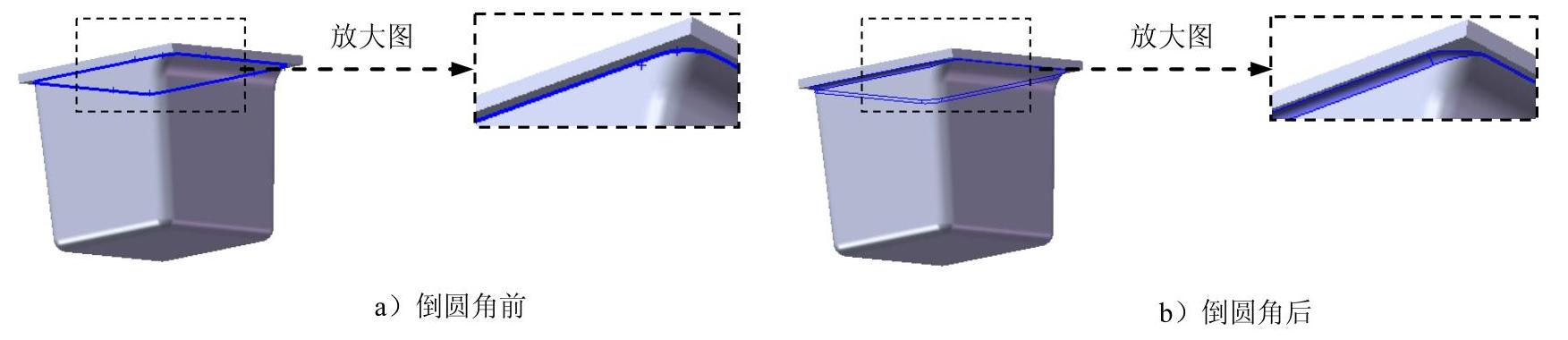

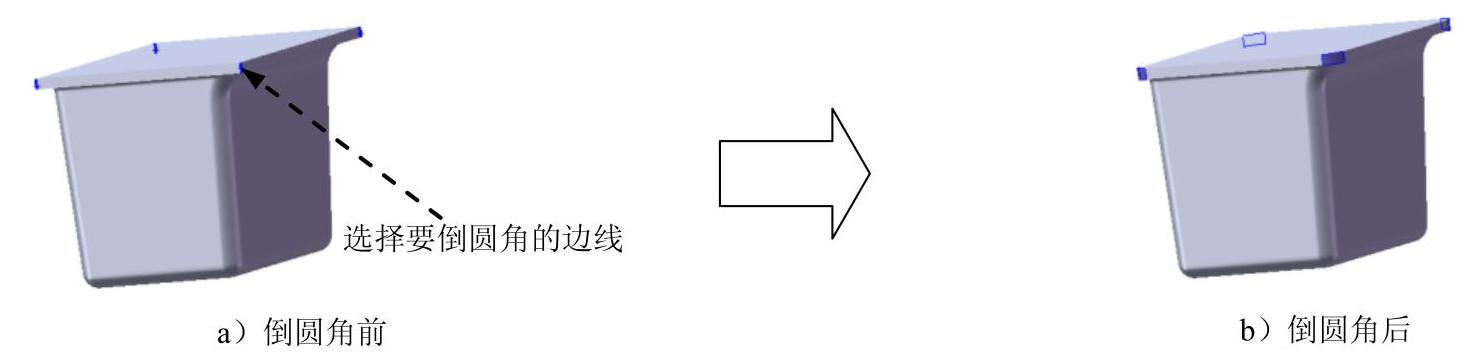

Step6.创建图13.13b所示的圆角1。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图13.13a所示的边线为要倒圆角的对象；在对话框中输入半径值3；单击“圆角”对话框中的按钮，完成圆角1的创建。

图13.13 圆角1

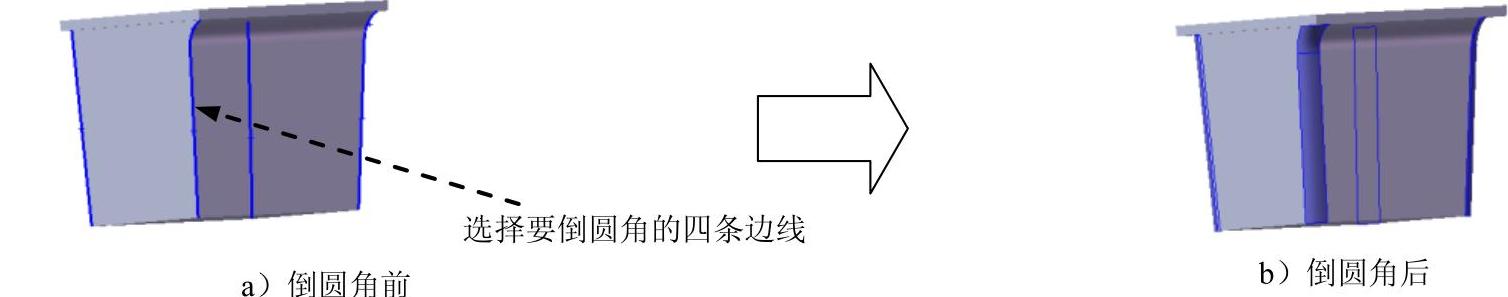

Step7.创建图13.14b所示的圆角2。选取图13.14a所示的边线为要倒圆角的对象，圆角半径值为3。

图13.14 圆角2

Step8.创建图13.15b所示的圆角3。选取图13.15a所示的边线为要倒圆角的对象，圆角半径值为1.0。

图13.15 圆角3

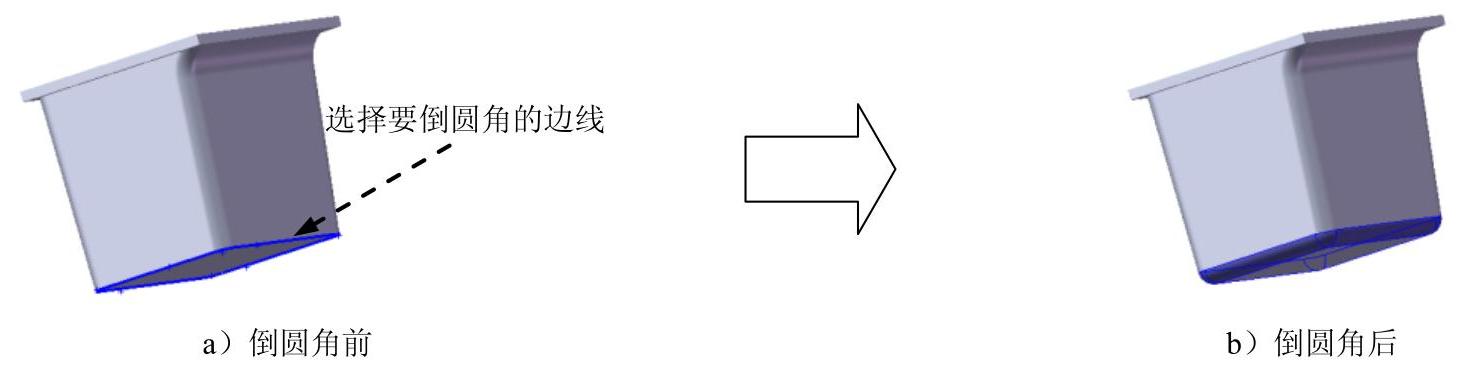

Step9.创建图13.16b所示的圆角4。选取图13.16a所示的边线为要倒圆角的对象，圆角半径值为3。

图13.16 圆角4

Step10.创建图13.17b所示的零件特征——抽壳1。选择下拉菜单命令；选取图13.17a所示的模型表面为要移除的面；在“抽壳1”对话框的区域输入壁厚值2.0；单击对话框中的按钮，完成抽壳1的创建。(www.daowen.com)

图13.17 抽壳1

Step11.创建图13.18所示的基准面1。选择下拉菜单命令，系统弹出“基准面”对话框；选取右视基准面为参考实体，输入偏移距离值10.0；单击按钮，完成基准面1的创建。

图13.18 基准面1

Step12.创建图13.19所示的零件特征——筋1。选择下拉菜单命令。选取基准面1为草图基准面，绘制图13.20所示的横断面草图，建立尺寸和几何约束，并修改为目标尺寸；单击拉伸方向下的“平行于草图”按钮，采用系统默认的生成方向，在“筋”对话框的区域中单击（两侧）按钮，输入筋厚度值2.0；单击按钮，完成筋1的创建。

图13.19 筋1

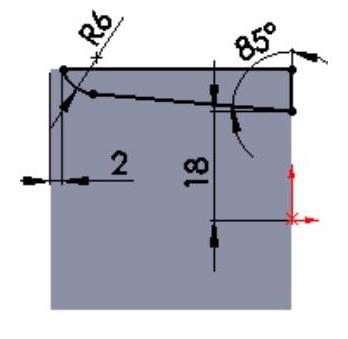

图13.20 横断面草图

Step13.创建图13.21b所示的阵列（线性）1。选择下拉菜单命令，系统弹出“线性阵列”对话框；选取筋1作为阵列的源特征；选择图13.21a所示的边线为方向1的参考边线；在区域中单击“反向”按钮，反转阵列方向，然后在文本框中输入数值10.0；在文本框中输入数值3；单击对话框中的按钮，完成阵列（线性）1的创建。

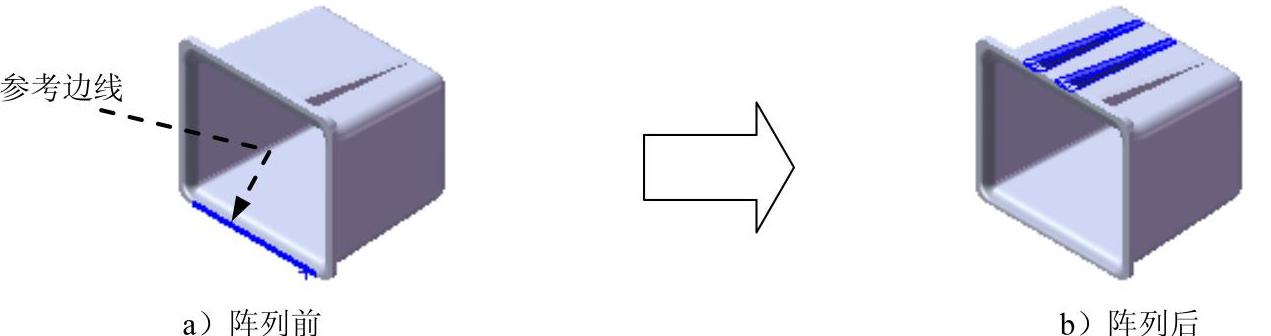

图13.21 阵列（线性）1

Step14.创建图13.22b所示的圆角5。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图13.22a所示的边线为要倒圆角的对象；在对话框中输入圆角半径值0.5；单击“圆角”对话框中的按钮，完成圆角5的创建。

图13.22 圆角5

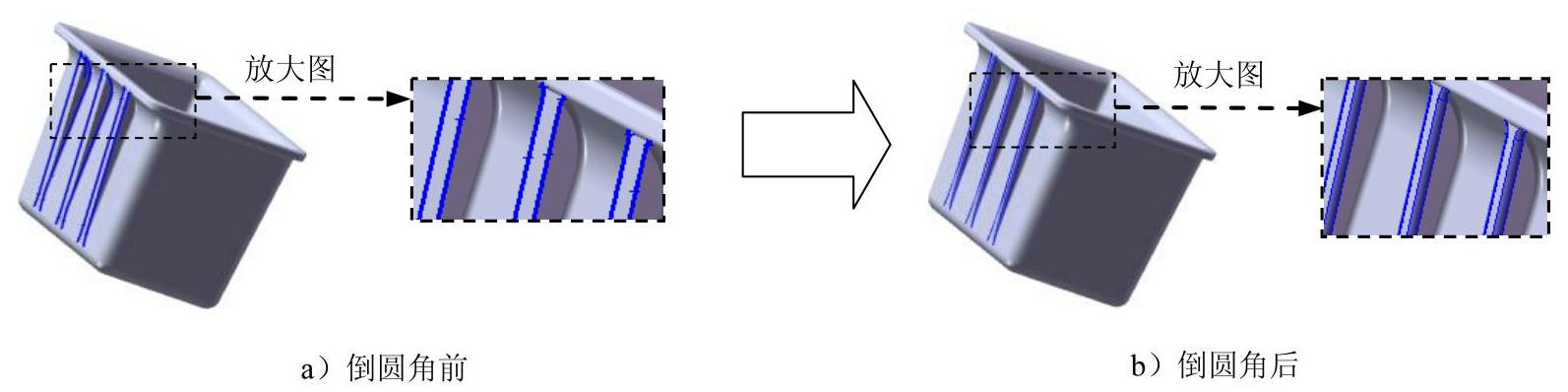

Step15.创建图13.23b所示的圆角6。选取图13.23a所示的边线为要倒圆角的对象，圆角半径值为0.5。

图13.23 圆角6

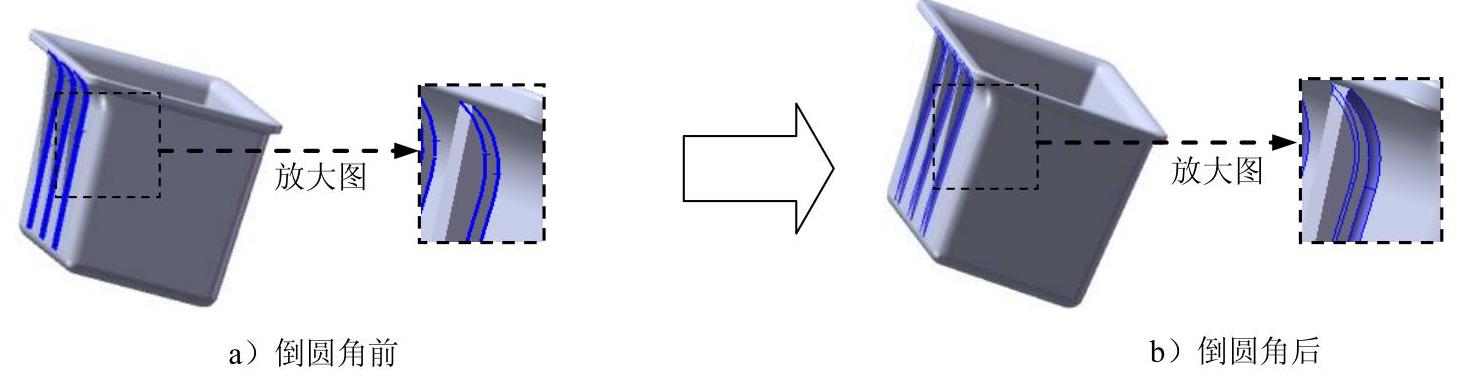

Step16.创建图13.24b所示的圆角7。选取图13.24a所示的边线为要倒圆角的对象，圆角半径值为0.5。

图13.24 圆角7

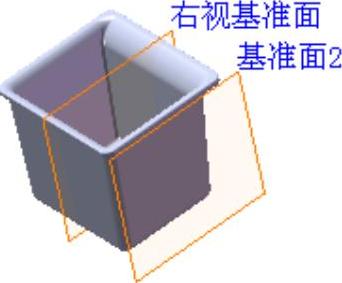

Step17.创建图13.25所示的基准面2。选择下拉菜单命令，系统弹出“基准面”对话框；选取右视基准面为参考实体，输入偏移距离值28.0；单击按钮，完成基准面2的创建。

图13.25 基准面2

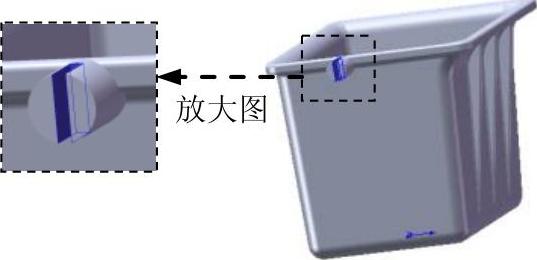

Step18.创建图13.26所示的零件特征——凸台-拉伸3。选择下拉菜单命令；选取基准面2为草图基准面，在草绘环境中绘制图13.27所示的横断面草图；单击“凸台-拉伸”对话框中的按钮，在区域的下拉列表中选择选项；单击按钮，完成凸台-拉伸3的创建。

图13.26 凸台-拉伸3

图13.27 横断面草图

Step19.创建图13.28所示的零件特征——切除-拉伸2。选择下拉菜单命令。选取基准面2为草图基准面，在草绘环境中绘制图13.29所示的横断面草图，选择下拉菜单命令，完成横断面草图的创建；采用系统默认的切除深度方向；在“切除-拉伸”对话框区域的下拉列表中选择选项，输入深度值3.5；单击对话框中的按钮，完成切除-拉伸2的创建。

图13.28 切除-拉伸2

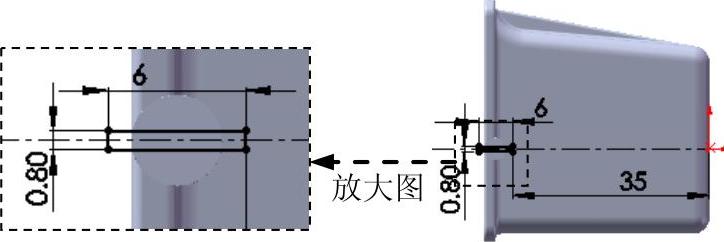

图13.29 横断面草图

Step20.创建图13.30b所示的镜像1。选择下拉菜单命令；选取右视基准面为镜像基准面；在设计树中选取凸台-拉伸3和切除-拉伸2为要镜像1的对象；单击对话框中的按钮，完成镜像1的创建。

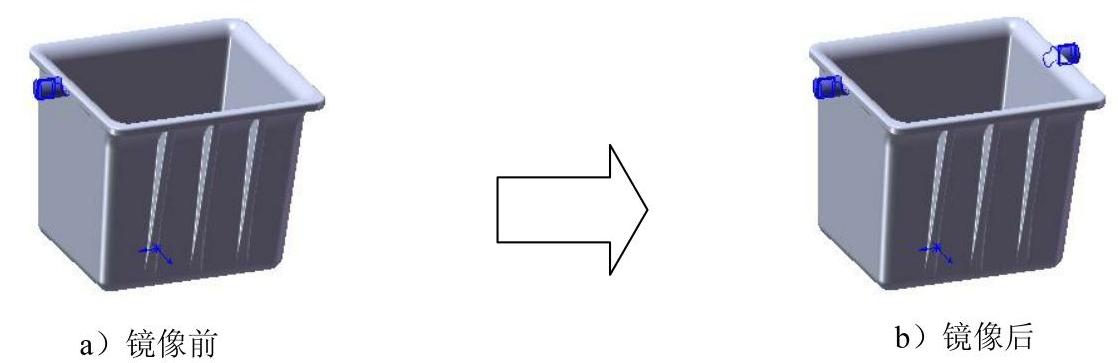

图13.30 镜像1

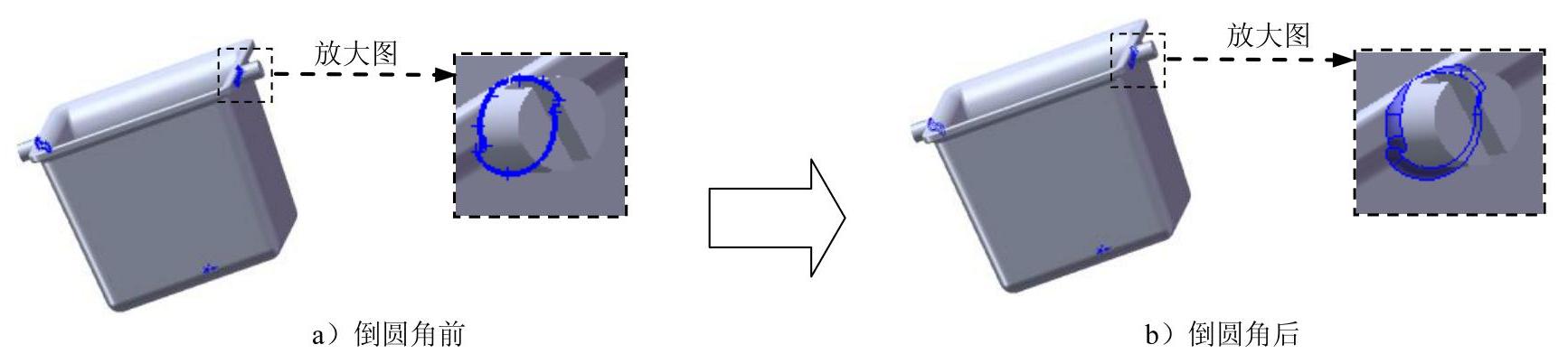

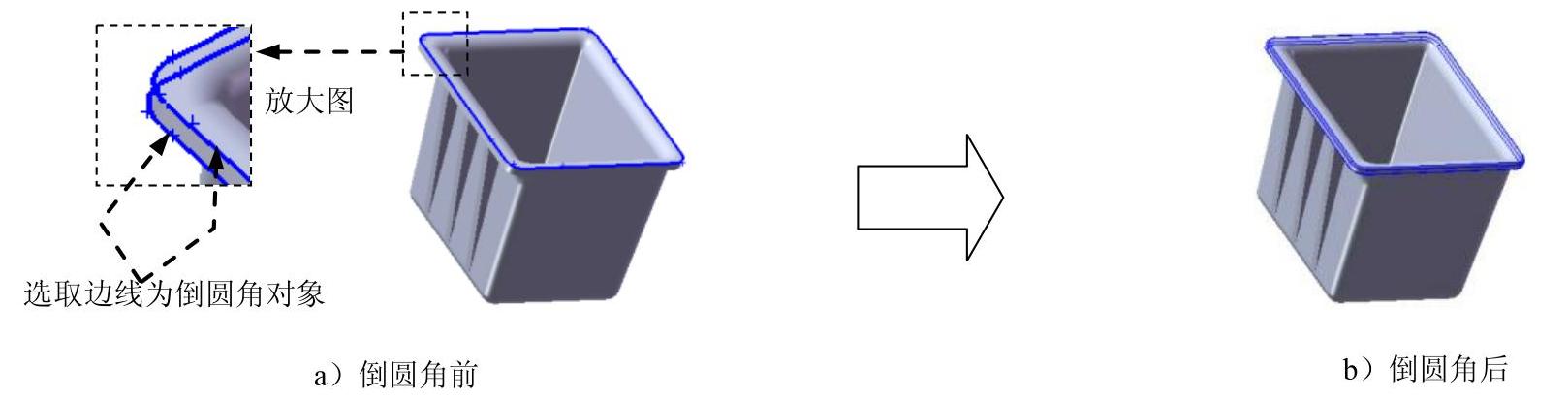

Step21.创建图13.31b所示的圆角8。选择下拉菜单命令，系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图13.31a所示的边线为要倒圆角的对象；在对话框中输入圆角半径值0.5；单击“圆角”对话框中的按钮，完成圆角8的创建。

图13.31 圆角8

Step22.至此，零件模型创建完毕。选择下拉菜单命令，将模型命名为toy_basketry，即可保存零件模型。
