实例概述

本实例是一个外壳模型，主要运用基本的凸台-拉伸和切除-拉伸特征命令。该零件模型如图11.1所示。

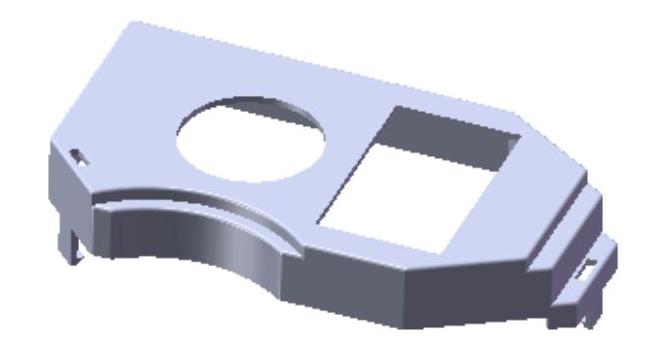

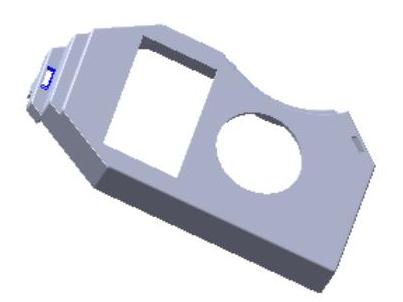

图11.1 零件模型

说明：本实例前面的详细操作过程请参见随书光盘中video\ch12\reference文件下的语音视频讲解文件surface-r01.exe。

Step1.打开文件D：\sw16.7\work\ch11\surface_ex.SLDPRT。

Step2.创建图11.2所示的零件特征——切除-拉伸3。选择下拉菜单命令，选取右视基准面作为草图基准面，在草绘环境中绘制图11.3所示的横断面草图，采用系统默认的切除深度方向；在“切除-拉伸”对话框区域的下拉列表中选择选项，在区域的下拉列表中选择选项，单击对话框中的按钮，完成切除-拉伸3的创建。

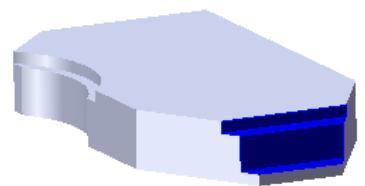

图11.2 切除-拉伸3

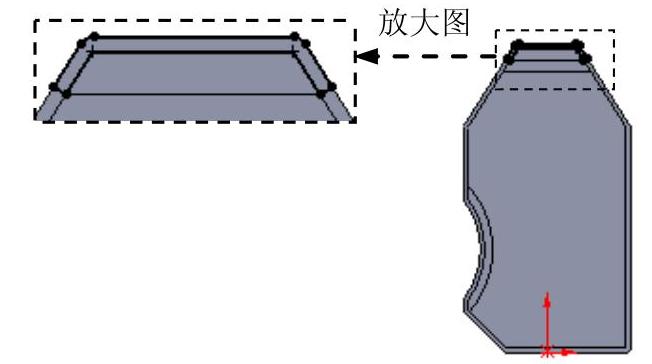

图11.3 横断面草图

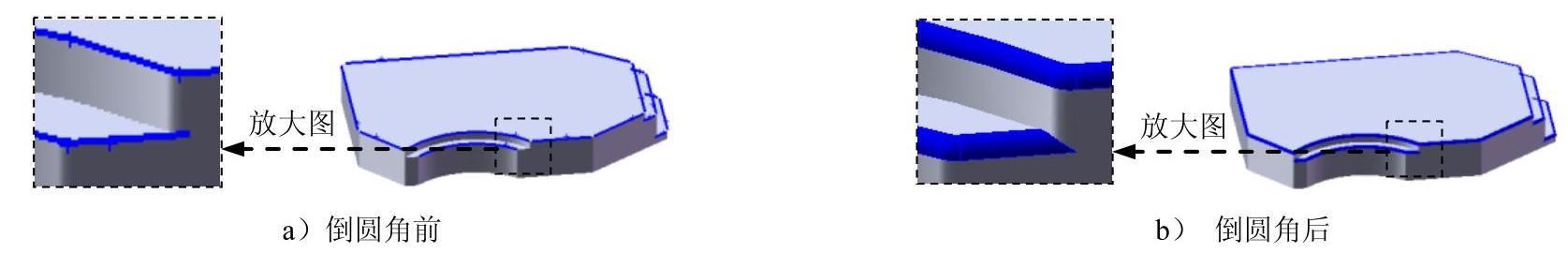

Step3.创建图11.4b所示的圆角1。选择下拉菜单命令；采用系统默认的圆角类型；选择图11.4a所示的边线为要倒圆角的对象；在“圆角”对话框中输入圆角半径值1.0；单击按钮，完成圆角1的创建。

图11.4 圆角1

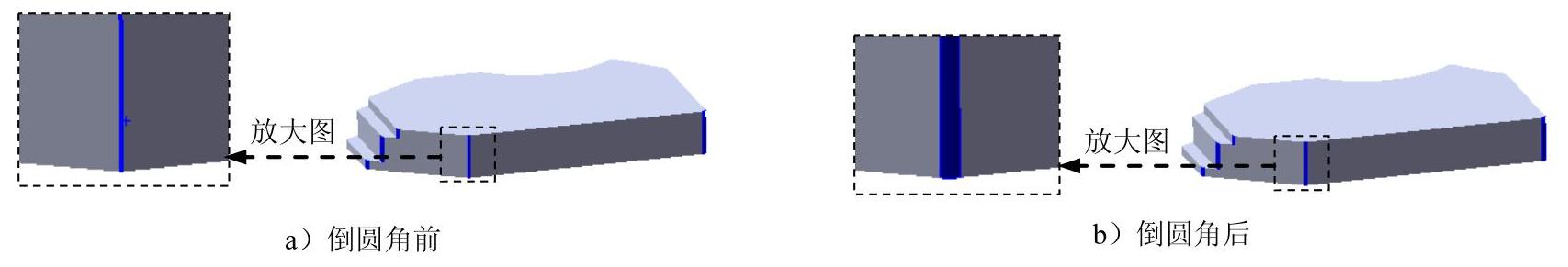

Step4.创建图11.5b所示的圆角2。选择下拉菜单命令，采用系统默认的圆角类型，选择图11.5a所示的边线为要倒圆角的对象，在“圆角”对话框中输入圆角半径值1.0，单击按钮，完成圆角2的创建。

图11.5 圆角2

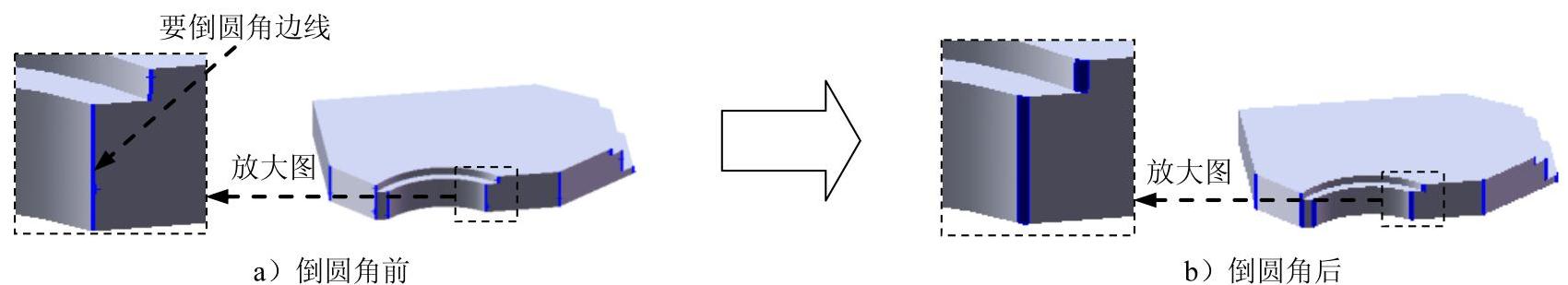

Step5.创建图11.6b所示的圆角3。选择图11.6a所示的边线为要倒圆角的对象，圆角半径值为0.5。

图11.6 圆角3

Step6.创建图11.7b所示的零件特征——抽壳1。选择下拉菜单命令；选取图11.7a所示的模型的面为要移除的面；在“抽壳1”对话框的区域中输入壁厚值1；单击对话框中的按钮，完成抽壳1的创建。

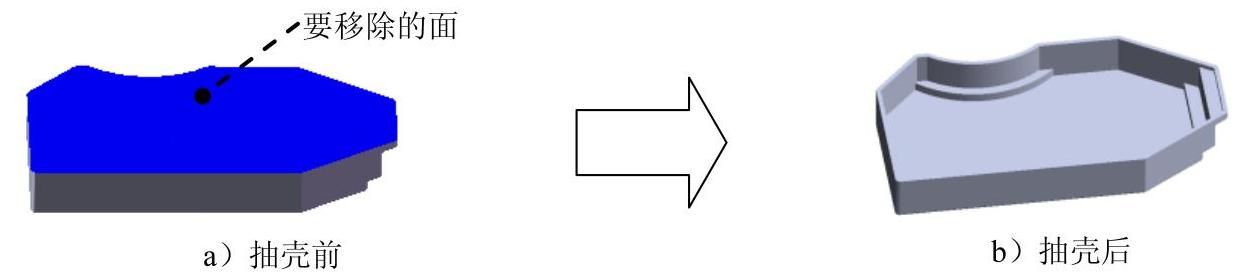

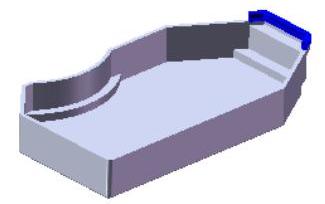

图11.7 抽壳1

Step7.创建图11.8所示的零件特征——凸台-拉伸2。选择下拉菜单命令；选取图11.9所示的模型表面为草图基准面，在草绘环境中绘制图11.10所示的横断面草图；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值2.0；单击按钮，完成凸台-拉伸2的创建。

Step8.创建图11.11所示的零件特征——凸台-拉伸3。选择下拉菜单命令，选取右视基准面为草图基准面，在草绘环境中绘制图11.12所示的横断面草图；采用系统默认的深度方向；在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值4.0；单击按钮，完成凸台-拉伸3的创建。

图11.8 凸台-拉伸2

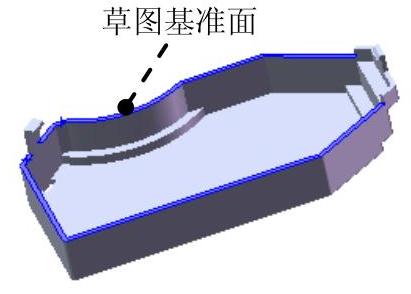

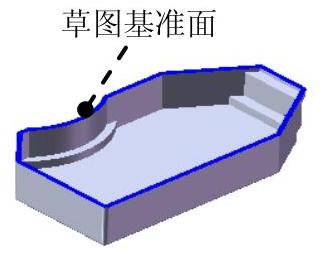

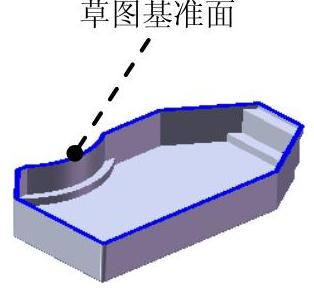

图11.9 草图基准面

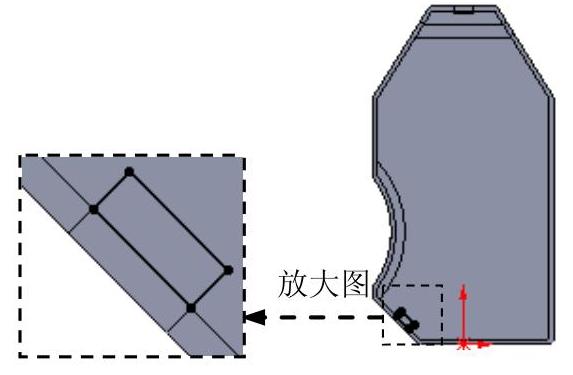

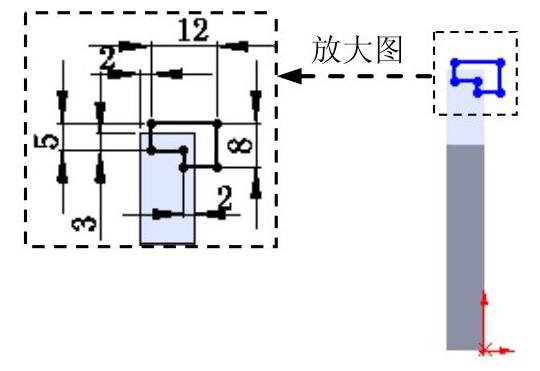

图11.10 横断面草图

(www.daowen.com)

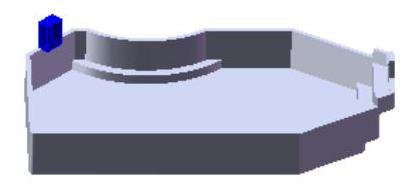

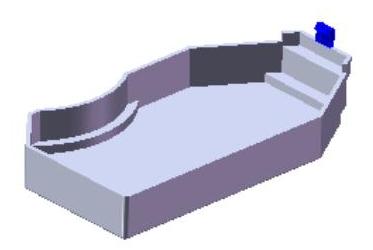

图11.11 凸台-拉伸3

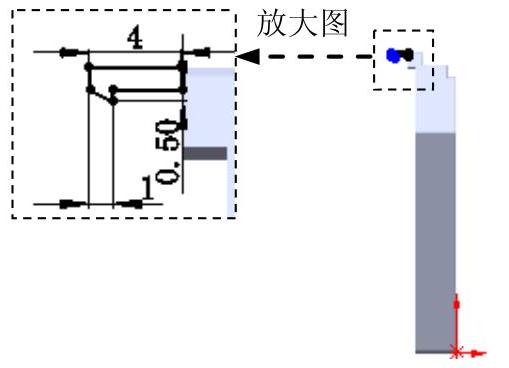

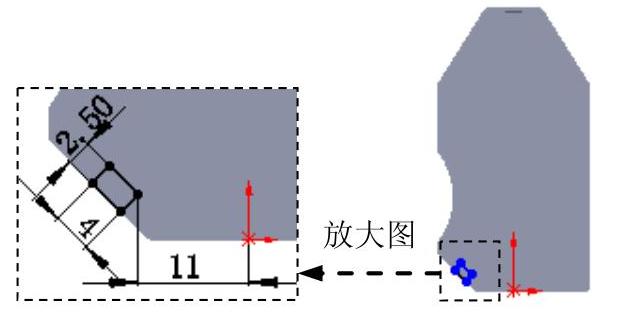

图11.12 横断面草图

Step9.创建图11.13所示的零件特征——凸台-拉伸4。选择下拉菜单命令，选取图11.14所示的模型表面作为草图基准面，在草绘环境中绘制图11.15所示的横断面草图；采用系统默认的深度方向；在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值6.0；单击按钮，完成凸台-拉伸4的创建。

图11.13 凸台-拉伸4

图11.14 草图基准面

图11.15 横断面草图

Step10.创建图11.16所示的零件特征——切除-拉伸4。选择下拉菜单命令，选取图11.17所示的模型表面为草图基准面，绘制图11.18所示的横断面草图，采用系统默认的切除深度方向。在“切除-拉伸”对话框区域的下拉列表中选择选项，在区域的下拉列表中选择选项，输入深度值5.0，单击对话框中的按钮，完成切除-拉伸4的创建。

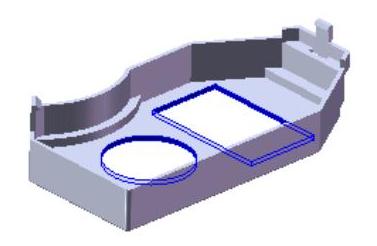

图11.16 切除-拉伸4

图11.17 草图基准面

图11.18 横断面草图

Step11.创建图11.19b所示的倒角2。选择下拉菜单命令，系统弹出“倒角”对话框；采用系统默认的倒角类型；选取图11.19a所示的边线为要倒角的对象；在“倒角”对话框的文本框中输入数值1.5，在后的文本框中输入数值45.0；单击按钮，完成倒角2的创建。

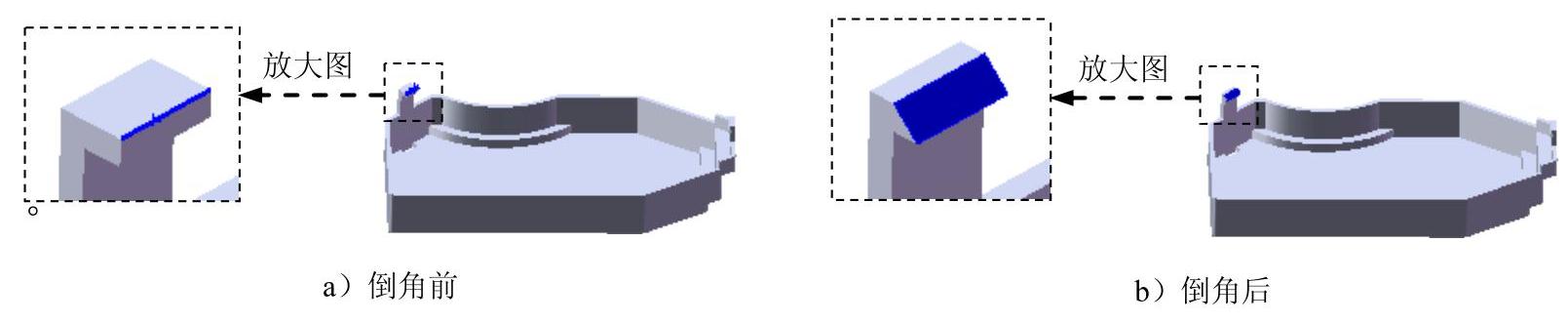

图11.19 倒角2

Step12.创建图11.20所示的零件特征——切除-拉伸5。选取前视基准面为草图基准面，横断面草图如图11.21所示；在“切除-拉伸”对话框的区域中单击按钮，在下拉列表中选择选项。

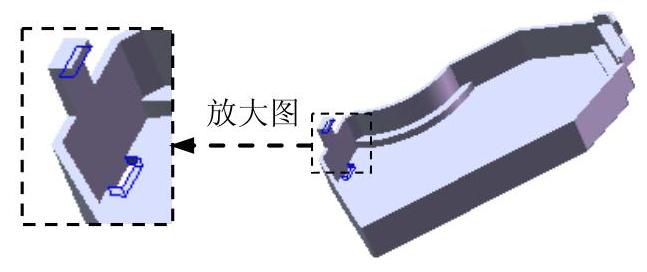

图11.20 切除-拉伸5

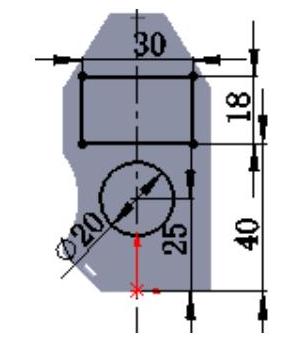

图11.21 横断面草图

Step13.创建图11.22所示的零件特征——切除-拉伸6。选取前视基准面为草图基准面，横断面草图如图11.23所示；在“切除-拉伸”对话框的区域中单击按钮，在下拉列表中选择选项，输入深度值10.0，单击对话框中的按钮，完成切除-拉伸6的创建。

图11.22 切除-拉伸6

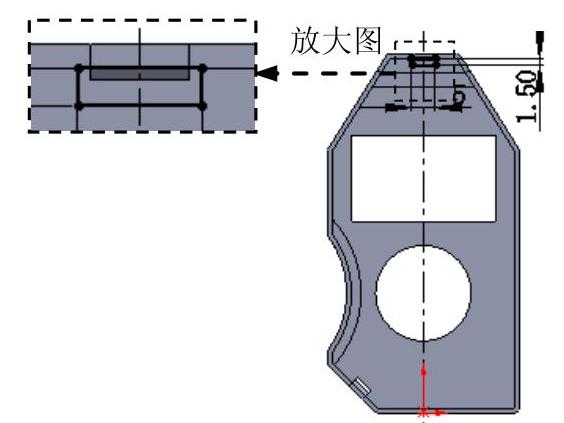

图11.23 横断面草图

Step14.至此，零件模型创建完毕。选择下拉菜单命令，命名为surface，即可保存零件模型。
