实例概述
本实例介绍了一个蝶形螺母的设计过程。在其设计过程中,运用了实体旋转、拉伸、切除-扫描、圆角及变化圆角等特征命令,在创建过程中需要重点掌握变化圆角和切除-扫描的创建方法。零件模型如图10.1所示。
图10.1 零件模型
Step1.新建一个零件模型文件,进入建模环境。
Step2.创建图10.2所示的零件特征——凸台-拉伸1。选择下拉菜单命令(或单击“特征”工具栏中的按钮);选取前视基准面为草图基准面,在草绘环境中绘制图10.3所示的横断面草图,选择下拉菜单命令,退出草绘环境,此时系统弹出“凸台-拉伸”对话框;采用系统默认的深度方向,在区域的下拉列表中选择选项,输入深度值6.0;单击按钮,完成凸台-拉伸1的创建。
图10.2 凸台-拉伸1
图10.3 横断面草图
Step3.创建图10.4所示的零件基础特征——旋转1。选择下拉菜单命令(或单击“特征”工具栏中的按钮),系统弹出“旋转”对话框;选取前视基准面为草图基准面,进入草绘环境,绘制图10.5所示的横断面草图(包括旋转中心线),完成草图绘制后,选择下拉菜单命令,退出草绘环境;采用草图中绘制的中心线为旋转轴线(此时“旋转”对话框中显示所选中心线的名称);采用系统默认的旋转方向,在区域的文本框中输入数值360.0;单击按钮,完成旋转1的创建。
图10.4 旋转1
图10.5 横断面草图
Step4.创建图10.6所示的零件特征——切除-拉伸1。选择下拉菜单命令;选取上视基准面为草图基准面,绘制图10.7所示的横断面草图;在“切除-拉伸”对话框区域的下拉列表中选择选项,单击按钮;单击按钮,完成切除-拉伸1的创建。
图10.6 切除-拉伸1
图10.7 横断面草图

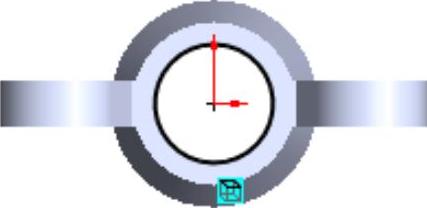

Step5.创建图10.8所示的螺旋线1。选择下拉菜单命令;选取图10.9所示的模型表面为草图基准面,用“转换实体引用”命令绘制图10.10所示的横断面草图,选择下拉菜单命令,退出草绘环境,此时系统弹出“螺旋线/涡状线”对话框;在区域的下拉列表中选择选项;在区域中选中单选按钮,选中复选框,在对应文本框中输入数值18.0,在文本框中输入数值1.5,在文本框中输入数值135.0,选中单选项;单击按钮,完成螺旋线1的创建。
图10.8 螺旋线1
图10.9 定义草图基准面
图10.10 横断面草图(www.daowen.com)
Step6.创建图10.11b所示的倒角1。选择下拉菜单命令,系统弹出“倒角”对话框;选取图10.11a所示的边链为要倒角的对象;在“倒角”对话框中选中单选项,然后在文本框中输入数值1.0,在文本框中输入数值45.0;单击按钮,完成倒角1的创建。
Step7.创建图10.12所示的基准面1。选择下拉菜单命令,系统弹出“基准面”对话框;选取图10.13所示的螺旋线和螺旋线的一端点为基准面1的第一参考实体和第二参考实体;单击按钮,完成基准面1的创建。
图10.11 倒角1
图10.12 基准面1
图10.13 定义参考实体
Step8.创建图10.14所示的草图。选择下拉菜单命令(或单击“草图”工具栏中的按钮);选取基准面1为草图基准面;在草绘环境中绘制图10.14所示的草图。
说明:草图中的两个定位尺寸的参照对象为原点。
Step9.创建图10.15所示的零件特征——切除-扫描1。选择下拉菜单命令,系统弹出“切除-扫描”对话框;在图形区中选取草图为切除-扫描1的轮廓;在图形区中选取螺旋线1为切除-扫描1的路径;单击按钮,完成切除-扫描1的创建。
图10.14 草图
图10.15 切除-扫描1
Step10. 创建图10.16b所示的变化圆角1。选择下拉菜单命令(或单击“特征”工具栏中的按钮),系统弹出“圆角”对话框;在选项卡的区域中单击按钮;在系统的提示下,选取图10.16a所示的边线1为要倒圆角的对象;在“圆角”对话框区域的文本框中输入数值1,在列表中选择“v1”(边线的上端点),然后在文本框中输入数值1.0(即设置左端点的半径),按Enter确定;在列表中选择“v2”(边线的下端点),然后在文本框中输入半径值5.0,再按Enter确定,在图形区选中边线1的中点(此时点被加入列表中),然后在列表中选择点的表示项“P1”,在文本框中输入数值3.0,按Enter确定,单击按钮,完成变化圆角1的创建。
说明:实例数即所选边线上需要设置半径值的点的数目(除起点和端点外)。
图10.16 变化圆角1
Step11.创建图10.17b所示的变化圆角2。选择下拉菜单命令,系统弹出“圆角”对话框;在选项卡的区域中单击按钮;在系统的提示下,选取图10.17a所示的三条边线为要倒圆角的对象;在区域中选中,定义实例数为1,边线上三个点的半径值与变半径圆角1中边线的半径值一致,参照,分别设置与的圆角半径,圆角数值均一致,单击按钮,完成变化圆角2的创建。
图10.17 变化圆角2
Step12.创建图10.18b所示的圆角1。选择下拉菜单命令(或单击按钮),系统弹出“圆角”对话框。在区域中单击按钮。选取图10.18a所示的两条边线为要倒圆角的对象。在对话框中输入半径值1.0,单击按钮,完成圆角1的创建。
图10.18 圆角1
Step13.后面的详细操作过程请参见随书光盘中video\ch10\reference文件下的语音视频讲解文件bfbolt-r01.exe。
