实例概述

本实例中使用的命令较多,主要运用了拉伸、扫描、放样、圆角及抽壳等命令,设计思路是先创建互相交叠的拉伸、扫描、放样特征,再对其进行抽壳,从而得到模型的主体结构,其中扫描和放样的综合使用是重点,务必保证草图的正确性,否则此后的圆角将难以创建。该零件模型如图8.1所示。

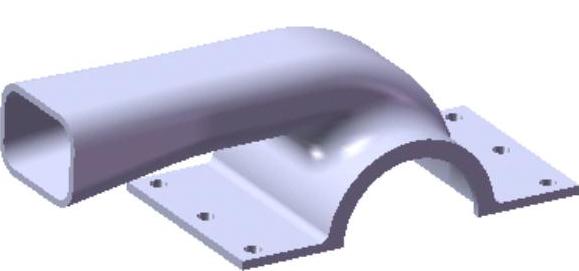

图8.1 零件模型

Step1.新建一个零件模型文件,进入建模环境

Step2.创建图8.2所示的零件基础特征——凸台-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter08-2.jpg978-7-111-53552-2-Chapter08-3.jpg978-7-111-53552-2-Chapter08-4.jpg978-7-111-53552-2-Chapter08-5.jpg978-7-111-53552-2-Chapter08-6.jpg命令;选取前视基准面为草图基准面,在草绘环境中绘制图8.3所示的草图1;采用系统默认的深度方向,在“凸台-拉伸”对话框978-7-111-53552-2-Chapter08-7.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter08-8.jpg选项,输入深度值220.0;单击978-7-111-53552-2-Chapter08-9.jpg按钮,完成凸台-拉伸1的创建。

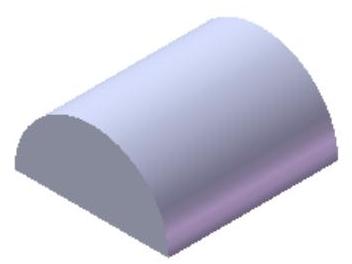

图8.2 凸台-拉伸1


图8.3 草图1

Step3.创建图8.4所示的草图2。选择下拉菜单978-7-111-53552-2-Chapter08-12.jpg978-7-111-53552-2-Chapter08-13.jpg978-7-111-53552-2-Chapter08-14.jpg命令;选取上视基准面为草图基准面;在草绘环境中绘制图8.4所示的草图2;选择下拉菜单978-7-111-53552-2-Chapter08-15.jpg978-7-111-53552-2-Chapter08-16.jpg978-7-111-53552-2-Chapter08-17.jpg命令,退出草图设计环境。

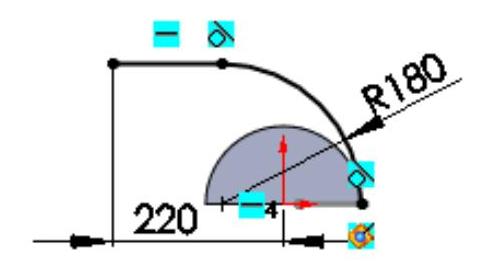

Step4.创建图8.5所示的草图3。选取前视基准面作为草图基准面。

注意:绘制直线和相切弧时,注意添加圆弧和凸台-拉伸1边界线的相切约束。


图8.4 草图2


图8.5 草图3

Step5.创建图8.6所示的扫描1。选择下拉菜单978-7-111-53552-2-Chapter08-20.jpg978-7-111-53552-2-Chapter08-21.jpg978-7-111-53552-2-Chapter08-22.jpg978-7-111-53552-2-Chapter08-23.jpg978-7-111-53552-2-Chapter08-24.jpg命令;选取草图2作为扫描1的轮廓;选取草图3作为扫描1的路径;单击978-7-111-53552-2-Chapter08-25.jpg按钮,完成扫描1的创建。

Step6.创建图8.7所示的基准面1。选择下拉菜单978-7-111-53552-2-Chapter08-26.jpg978-7-111-53552-2-Chapter08-27.jpg978-7-111-53552-2-Chapter08-28.jpg978-7-111-53552-2-Chapter08-29.jpg978-7-111-53552-2-Chapter08-30.jpg命令;选取图8.7所示的模型表面为参考实体;采用系统默认的偏移方向,在978-7-111-53552-2-Chapter08-31.jpg后输入偏移距离值160.0;单击978-7-111-53552-2-Chapter08-32.jpg按钮,完成基准面1的创建。


图8.6 扫描1

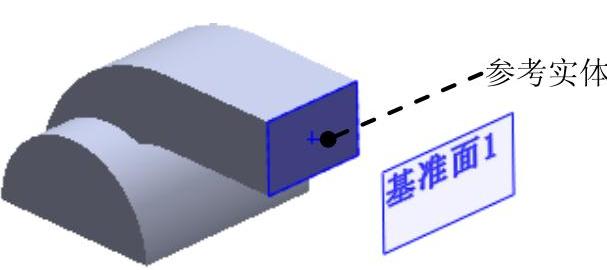

图8.7 基准面1

Step7.创建图8.8所示的草图4。选取图8.9所示的模型表面为草图基准面。在草绘环境中绘制图8.8所示的草图时,只需选中图8.8所示的边线,然后单击“草图”工具栏中的“转换实体引用”按钮978-7-111-53552-2-Chapter08-35.jpg,即可完成创建。


图8.8 草图4


图8.9 定义草图基准面

Step8.创建图8.10所示的草图5。选取基准面1为草图基准面,创建时可先绘制中心线,再绘制矩形,然后建立对称和重合约束,最后添加尺寸并修改尺寸值。

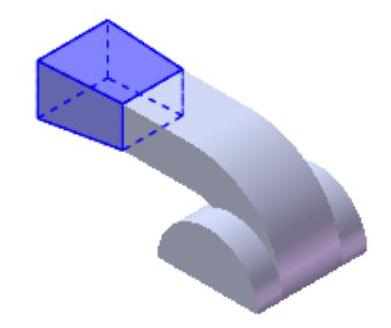

Step9.创建图8.11所示的零件特征——放样1。选择下拉菜单978-7-111-53552-2-Chapter08-38.jpg978-7-111-53552-2-Chapter08-39.jpg978-7-111-53552-2-Chapter08-40.jpg978-7-111-53552-2-Chapter08-41.jpg978-7-111-53552-2-Chapter08-42.jpg命令,系统弹出“放样”对话框;选取草图4和草图5为放样1特征的轮廓;单击978-7-111-53552-2-Chapter08-43.jpg按钮,完成放样1的创建。

注意:在选取放样1特征的轮廓时,轮廓的闭合点和闭合方向必须一致。


图8.10 草图5


图8.11 放样1

Step10.创建图8.12所示的零件特征——凸台-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter08-46.jpg978-7-111-53552-2-Chapter08-47.jpg978-7-111-53552-2-Chapter08-48.jpg978-7-111-53552-2-Chapter08-49.jpg978-7-111-53552-2-Chapter08-50.jpg命令;选取上视基准面作为草图基准面;在草绘环境中绘制图8.13所示的横断面草图;采用系统默认的深度方向;在“凸台-拉伸”对话框978-7-111-53552-2-Chapter08-51.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter08-52.jpg选项,输入深度值10.0;单击978-7-111-53552-2-Chapter08-53.jpg按钮,完成凸台-拉伸2的创建。


图8.12 凸台-拉伸2

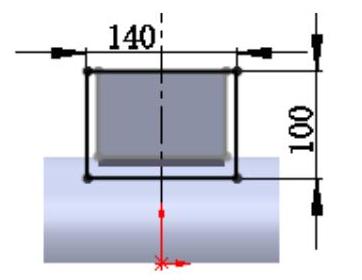

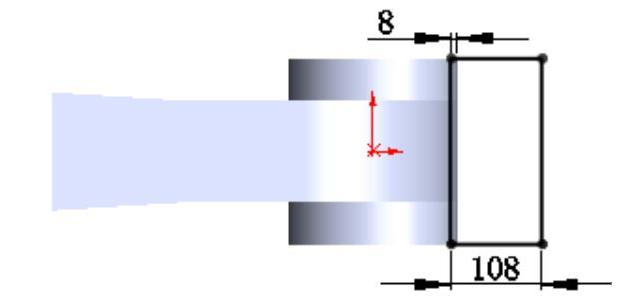

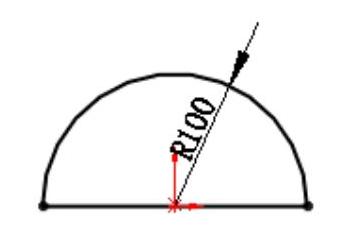

图8.13 横断面草图

Step11.创建图8.14b所示的圆角1。选择下拉菜单978-7-111-53552-2-Chapter08-56.jpg978-7-111-53552-2-Chapter08-57.jpg978-7-111-53552-2-Chapter08-58.jpg978-7-111-53552-2-Chapter08-59.jpg978-7-111-53552-2-Chapter08-60.jpg命令,系统弹出“圆角”对话框;选取图8.14a所示的边线为要倒圆角的对象。在“圆角”对话框中输入圆角半径值30.0,单击978-7-111-53552-2-Chapter08-61.jpg按钮,完成圆角1的创建。

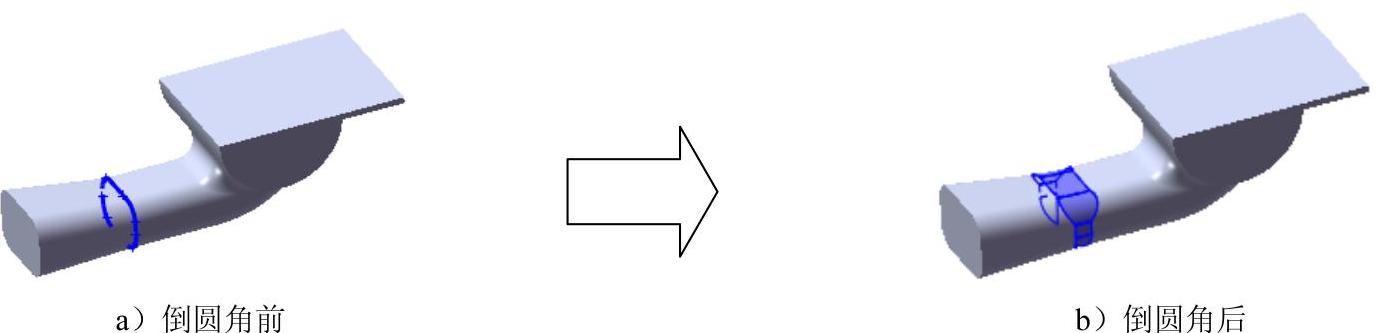

图8.14 圆角1

Step12.创建图8.15b所示的圆角2。选取图8.15a所示的两条边线为要倒圆角的对象,圆角半径值为30.0。

注意:圆角的每一段边线都要选取。(www.daowen.com)


图8.15 圆角2

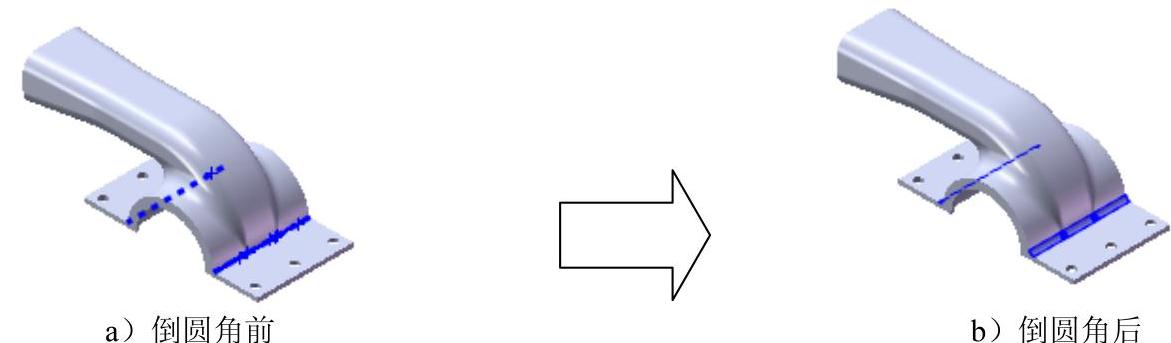

Step13.创建图8.16b所示的圆角3。选取图8.16a所示的边线为要倒圆角的对象,圆角半径值为30.0。


图8.16 圆角3

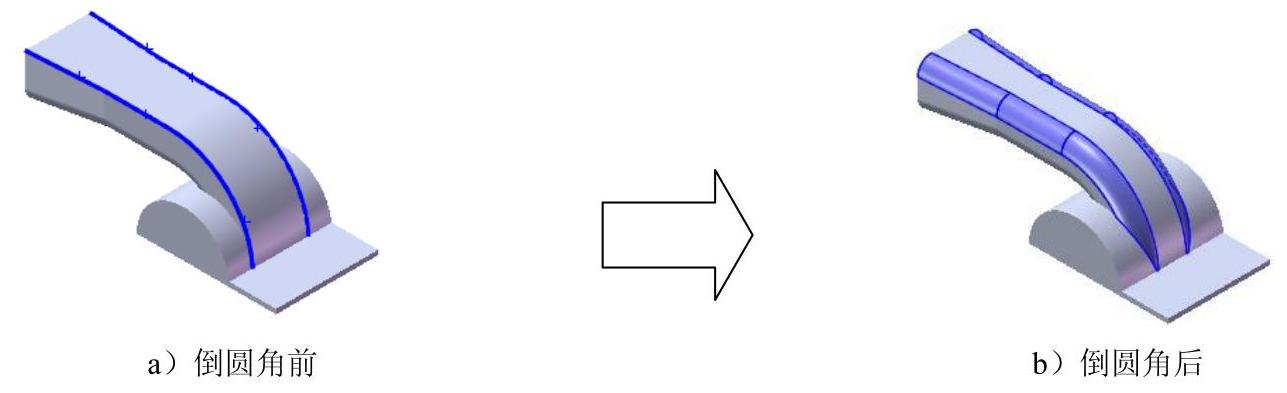

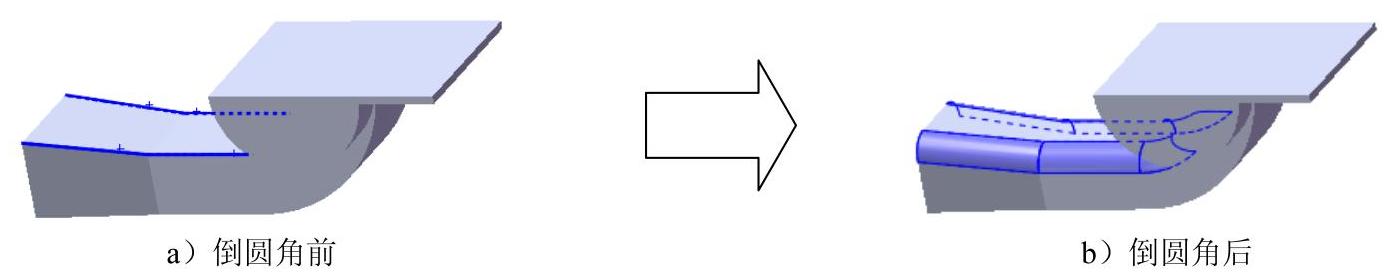

Step14.创建图8.17b所示的圆角4。选取图8.17a所示的边线为要倒圆角的对象,圆角半径值为400.0。


图8.17 圆角4

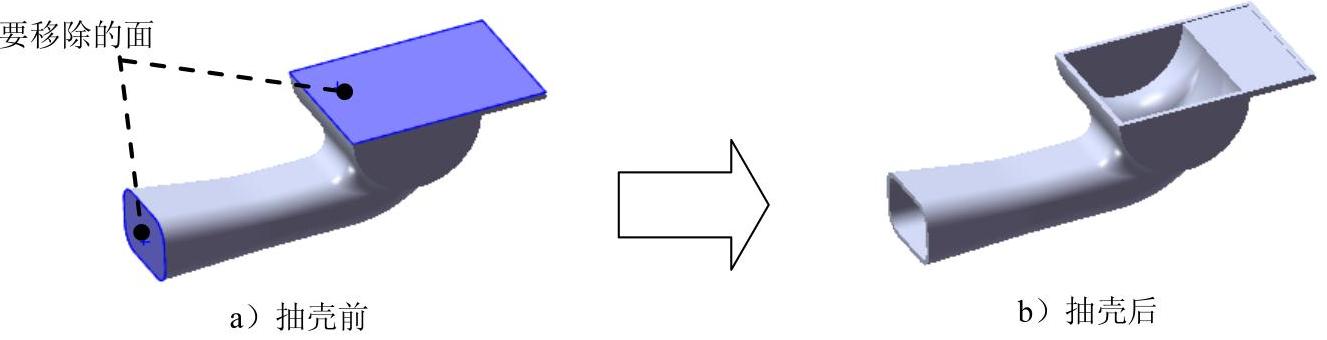

Step15.创建图8.18b所示的零件特征——抽壳1。选择下拉菜单978-7-111-53552-2-Chapter08-66.jpg978-7-111-53552-2-Chapter08-67.jpg978-7-111-53552-2-Chapter08-68.jpg978-7-111-53552-2-Chapter08-69.jpg978-7-111-53552-2-Chapter08-70.jpg命令。选取图8.18a所示模型的两个端面为要移除的面,在“抽壳1”对话框的978-7-111-53552-2-Chapter08-71.jpg区域输入壁厚值8.0,单击978-7-111-53552-2-Chapter08-72.jpg按钮,完成抽壳1的创建。


图8.18 抽壳1

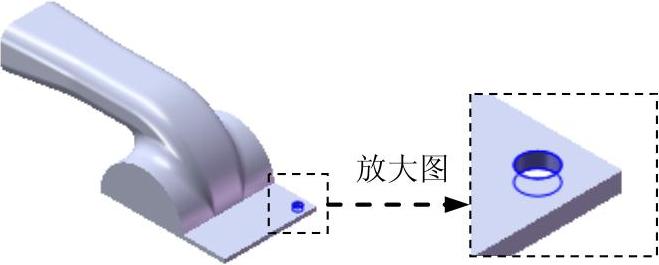

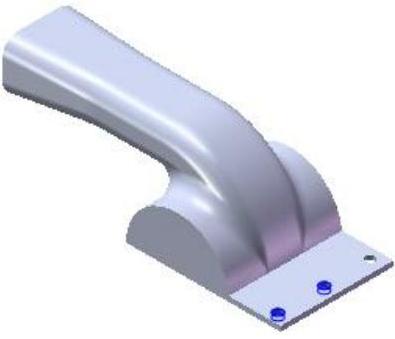

Step16.创建图8.19所示的零件特征——孔1。选择下拉菜单978-7-111-53552-2-Chapter08-74.jpg978-7-111-53552-2-Chapter08-75.jpg978-7-111-53552-2-Chapter08-76.jpg978-7-111-53552-2-Chapter08-77.jpg978-7-111-53552-2-Chapter08-78.jpg978-7-111-53552-2-Chapter08-79.jpg978-7-111-53552-2-Chapter08-80.jpg命令;选取图8.20所示的模型表面为孔1的放置面,此时系统弹出“孔”对话框;在“孔”对话框978-7-111-53552-2-Chapter08-81.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter08-82.jpg选项,在978-7-111-53552-2-Chapter08-83.jpg文本框中输入数值18.0;单击978-7-111-53552-2-Chapter08-84.jpg按钮,完成孔1的创建;在设计树中右击“孔1”,在系统弹出的快捷菜单中单击978-7-111-53552-2-Chapter08-85.jpg按钮,进入草绘环境,在草绘环境中建立图8.21所示的尺寸,然后将其修改为目标尺寸,约束完成后,退出草绘环境。


图8.19 孔1

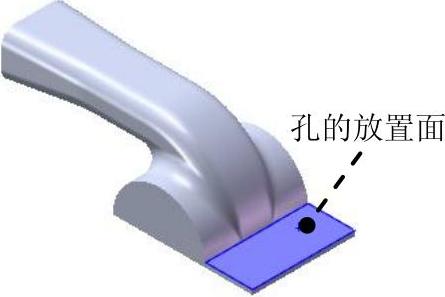

图8.20 定义孔的放置面

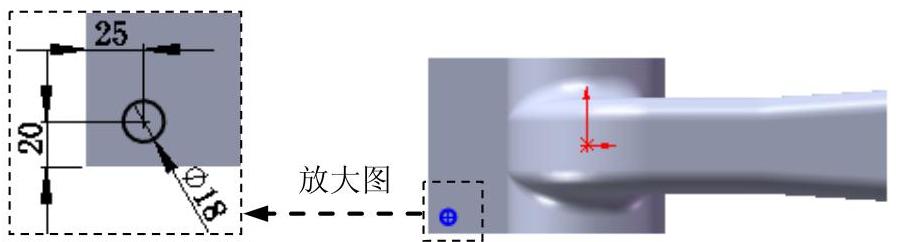

图8.21 编辑孔的定位

Step17.创建图8.22所示的阵列(线性)1。选择下拉菜单978-7-111-53552-2-Chapter08-89.jpg978-7-111-53552-2-Chapter08-90.jpg978-7-111-53552-2-Chapter08-91.jpg978-7-111-53552-2-Chapter08-92.jpg978-7-111-53552-2-Chapter08-93.jpg命令,系统弹出“线性阵列”对话框;选取图8.23所示的模型边线为方向1的参考边线,在978-7-111-53552-2-Chapter08-94.jpg区域的978-7-111-53552-2-Chapter08-95.jpg文本框中输入数值90.0;在978-7-111-53552-2-Chapter08-96.jpg文本框中输入数值3,选取孔1作为阵列的源特征,单击978-7-111-53552-2-Chapter08-97.jpg按钮,完成阵列(线性)1的创建。


图8.22 阵列(线性)1

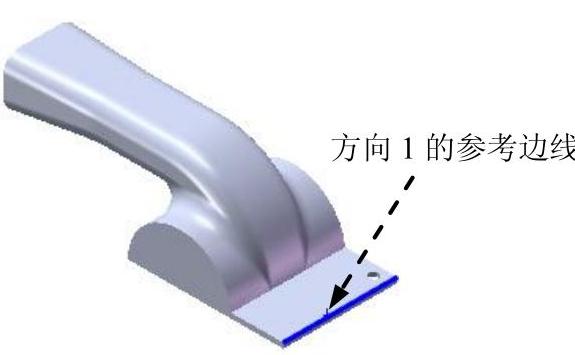

图8.23 选择参考边线

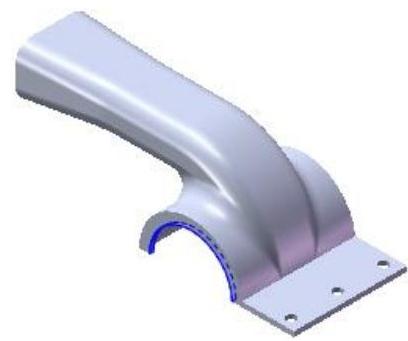

Step18.创建图8.24所示的零件特征——切除-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter08-100.jpg978-7-111-53552-2-Chapter08-101.jpg978-7-111-53552-2-Chapter08-102.jpg978-7-111-53552-2-Chapter08-103.jpg978-7-111-53552-2-Chapter08-104.jpg命令;选取图8.25所示的模型表面为草图基准面,在草绘环境中绘制图8.26所示的横断面草图;采用系统默认的切除深度方向,在“切除-拉伸”对话框978-7-111-53552-2-Chapter08-105.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter08-106.jpg选项;单击978-7-111-53552-2-Chapter08-107.jpg按钮,完成切除-拉伸1的创建。


图8.24 切除-拉伸1

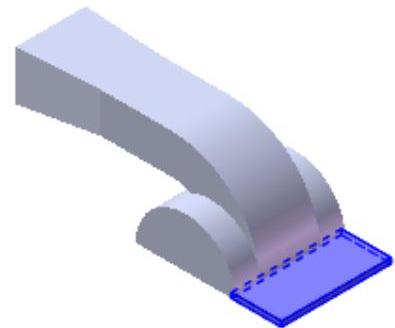

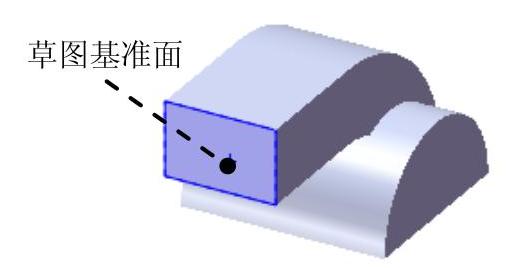

图8.25 选取草图基准面

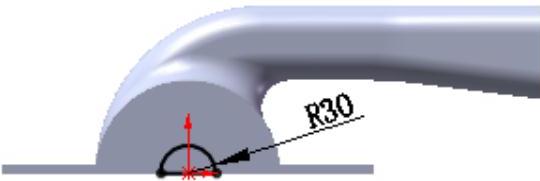

图8.26 横断面草图

Step19.添加图8.27b所示的镜像1。选择下拉菜单978-7-111-53552-2-Chapter08-111.jpg978-7-111-53552-2-Chapter08-112.jpg978-7-111-53552-2-Chapter08-113.jpg978-7-111-53552-2-Chapter08-114.jpg978-7-111-53552-2-Chapter08-115.jpg命令;选取右视基准面为镜像基准面;选取凸台-拉伸2和阵列(线性)1为镜像1的对象;单击对话框中的978-7-111-53552-2-Chapter08-116.jpg按钮,完成镜像1的创建。

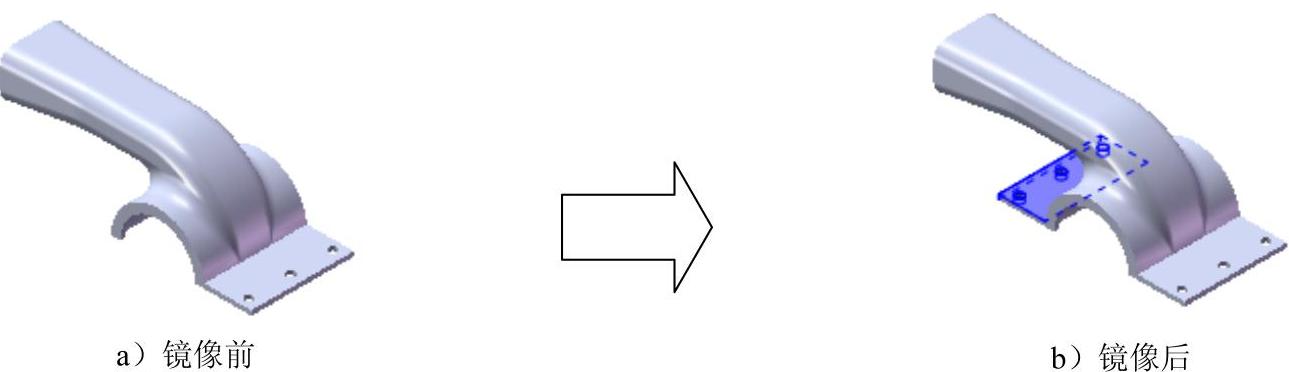

图8.27 镜像1

Step20.创建图8.28所示的零件特征——切除-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter08-118.jpg978-7-111-53552-2-Chapter08-119.jpg978-7-111-53552-2-Chapter08-120.jpg978-7-111-53552-2-Chapter08-121.jpg978-7-111-53552-2-Chapter08-122.jpg命令;选取图8.29所示的模型表面为草图基准面,在草绘环境中绘制图8.30所示的横断面草图;采用系统默认的切除深度方向;在“切除-拉伸”对话框978-7-111-53552-2-Chapter08-123.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter08-124.jpg选项;单击978-7-111-53552-2-Chapter08-125.jpg按钮,完成切除-拉伸2的创建。

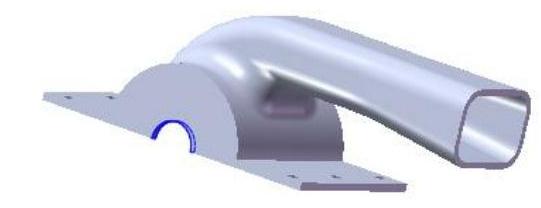

图8.28 切除-拉伸2

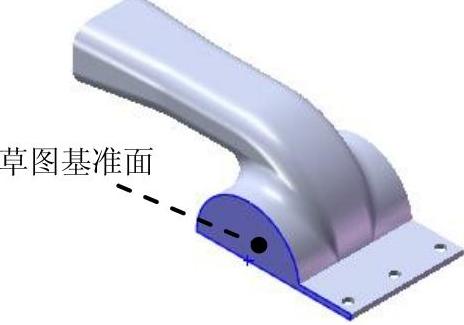

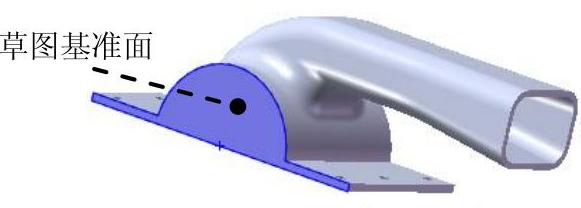

图8.29 选取草图基准面

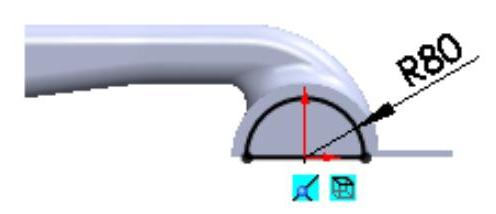

图8.30 横断面草图

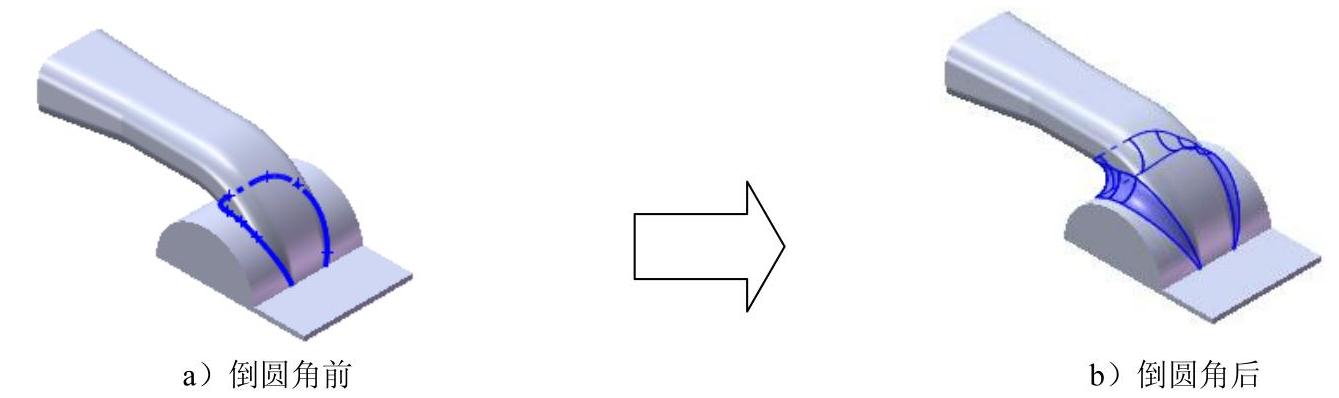

Step21.创建图8.31b所示的圆角5。选取图8.31a所示的边线为倒圆角的对象,圆角半径值为10.0。


图8.31 圆角5

Step22.保存零件模型。选择下拉菜单978-7-111-53552-2-Chapter08-130.jpg978-7-111-53552-2-Chapter08-131.jpg978-7-111-53552-2-Chapter08-132.jpg命令,将模型命名为main_housing,即可保存零件模型。
