实例概述

本例介绍了笔帽的设计过程。在其设计过程中，运用了实体放样、筋、拉伸、旋转、切除旋转和圆角等命令，实体放样及筋特征是需要掌握的重点，另外面圆角中面的选择顺序以及放样中横截面的选择顺序是值得注意的地方。零件模型及其设计树如图7.1所示。

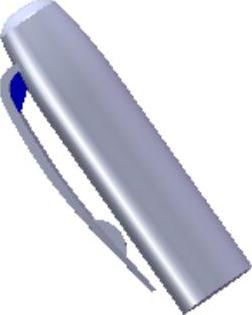

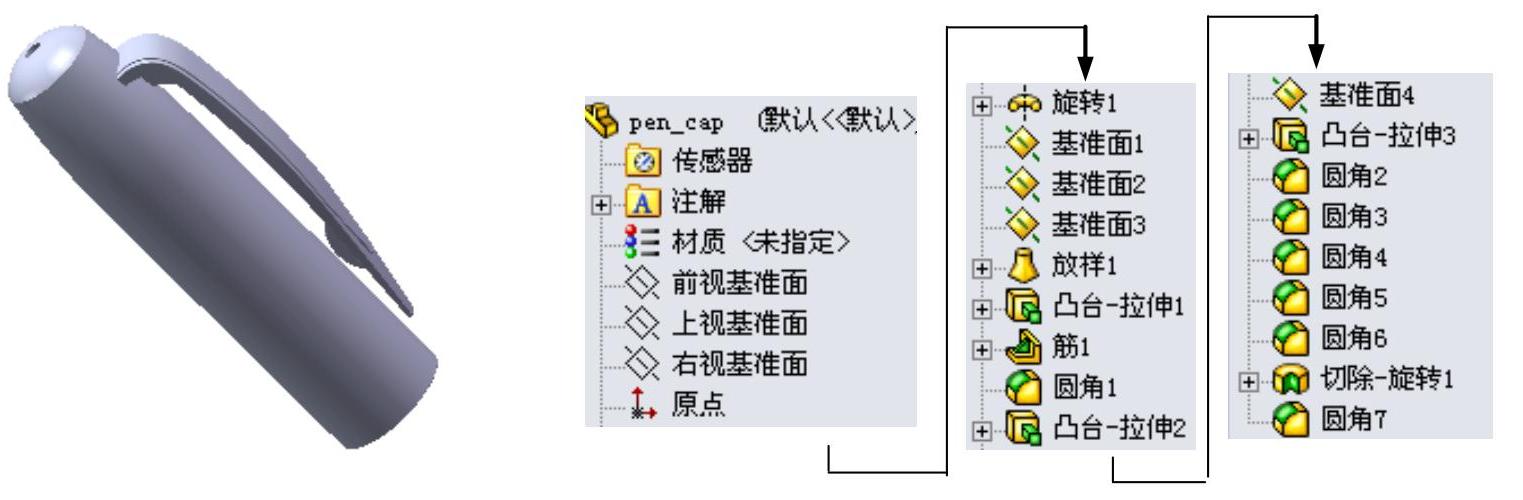

图7.1 零件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

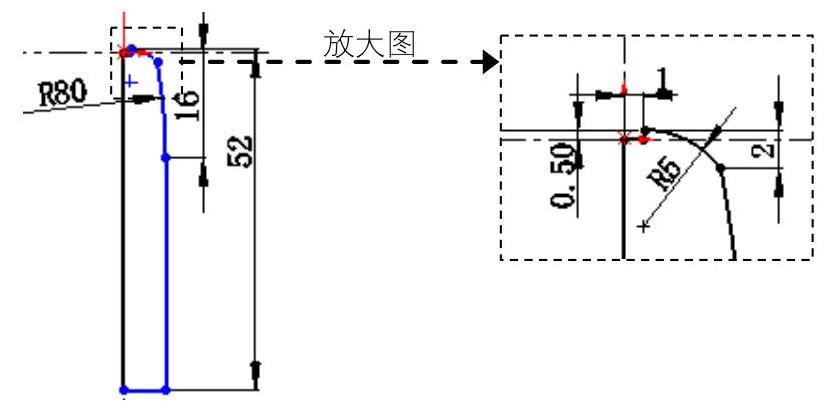

Step2.创建图7.2所示的零件基础特征──旋转1。选择下拉菜单命令；选取前视基准面作为草图基准面，绘制图7.3所示的横断面草图（包括旋转中心线）；采用草图中绘制的中心线作为旋转轴线；在区域的下拉列表中选择选项，采用系统默认的旋转方向；在区域的文本框中输入数值360.0；单击对话框中的按钮，完成旋转1的创建。

图7.2 旋转1

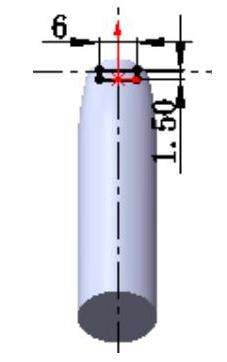

图7.3 横断面草图

Step3.创建图7.4所示的基准面1。选择下拉菜单命令，选取上视基准面作为基准面的参考实体，单击按钮，并在其后的文本框中输入数值46.0，选中复选框；单击按钮，完成基准面1的创建。

Step4.创建图7.5所示的草图2。选择下拉菜单命令；选取前视基准面为草图基准面，绘制图7.5所示的草图。

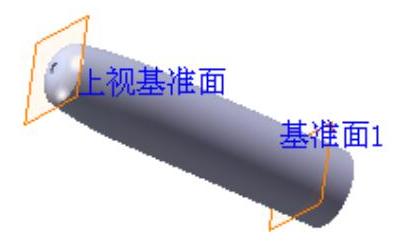

图7.4 基准面1

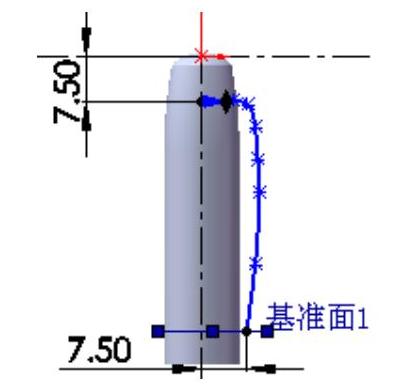

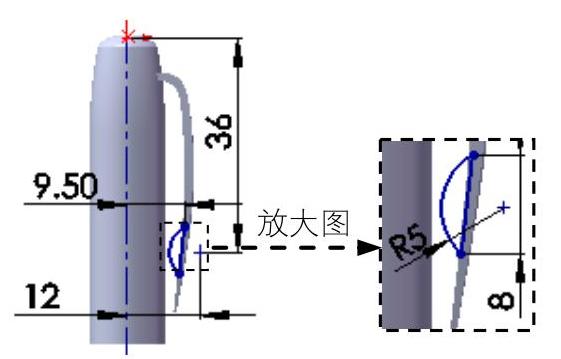

图7.5 草图2

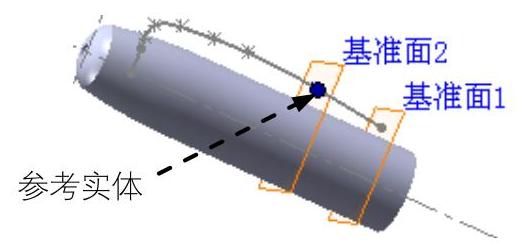

Step5.创建图7.6所示的基准面2。选择下拉菜单命令，选取图7.6所示的基准面1和草图2上的点作为基准面的参考实体。

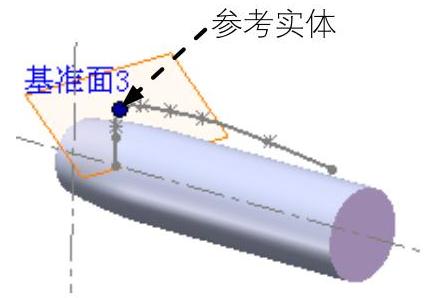

Step6.创建图7.7所示的基准面3。选择下拉菜单命令，选取图7.7所示的草图2和点作为基准面的参考实体。

图7.6 基准面2

图7.7 基准面3

Step7.创建图7.8所示的草图3。选择下拉菜单命令，选取右视基准面作为草图基准面，绘制图7.8所示的草图。

Step8.创建图7.9所示的草图4。选择下拉菜单命令，选取基准面3作为草图基准面，绘制图7.9所示的草图。

图7.8 草图3

图7.9 草图4

Step9.创建图7.10所示的草图5。选择下拉菜单命令，选取基准面2作为草图基准面，绘制图7.10所示的草图。

Step10.创建图7.11所示的草图6。选择下拉菜单命令，绘制图7.11所示的草图。

Step11.创建图7.12所示的零件特征——放样1。选择下拉菜单命令，系统弹出“放样”对话框；选取草图3、草图4、草图5和草图6作为放样1的轮廓；选取草图2为放样引导线，然后在“放样”对话框区域的下拉列表中选择选项；单击对话框中的按钮，完成放样1的创建。

图7.10 草图5

图7.11 草图6

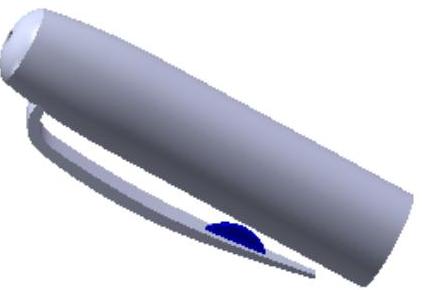

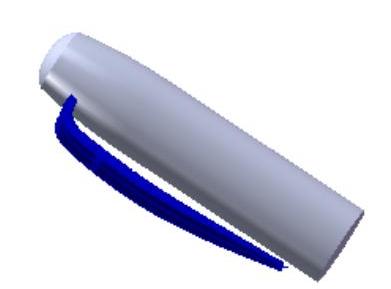

图7.12 放样1

Step12.创建图7.13所示的零件特征——拉伸1。选择下拉菜单命令；选取前视基准面作为草图基准面，绘制图7.14所示的横断面草图；采用系统默认的深度方向，在区域的下拉列表中选择选项，输入深度值1.0；单击按钮，完成拉伸1的创建。

图7.13 拉伸1

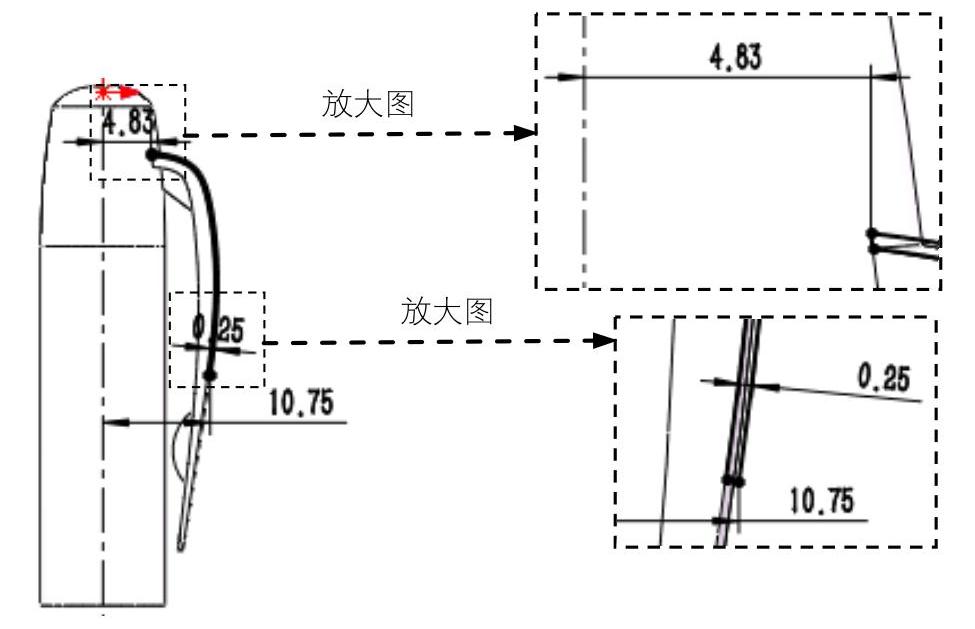

图7.14 横断面草图

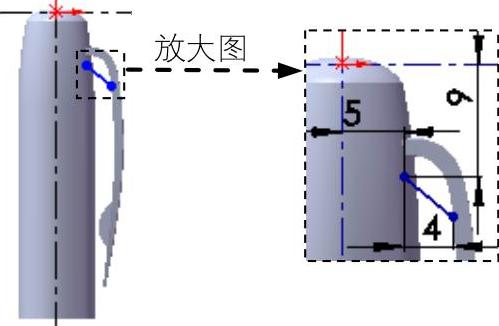

Step13.创建图7.15所示的零件特征——筋1。选择下拉菜单命令（或单击“特征”工具栏中的按钮）；选取前视基准面作为草图基准面，绘制图7.16所示的横断面草图（即直线）；在“筋”对话框的区域中单击（两侧）按钮，在后的文本框中输入筋厚度值1.0；单击按钮，完成筋1的创建。

注意：由于该草图是用样条线绘制的，所以在此绘制筋特征草图时参数可有不同。

图7.15 筋1(www.daowen.com)

图7.16 横断面草图

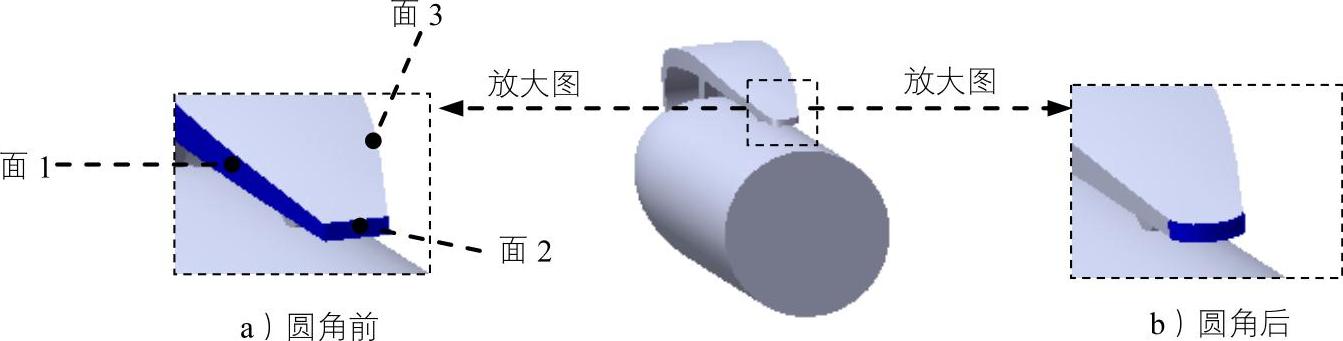

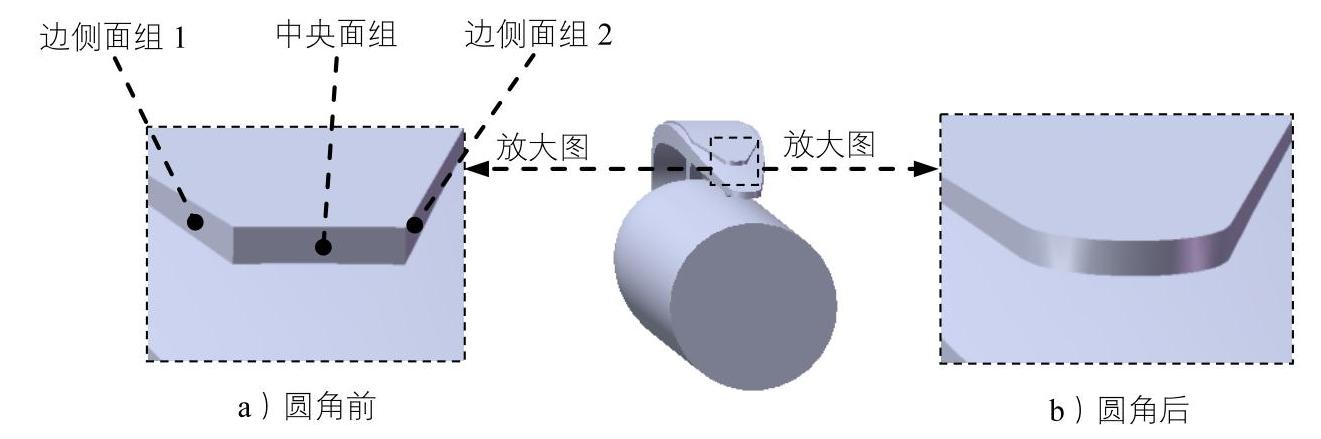

Step14.创建图7.17b所示的零件特征——圆角1。选择下拉菜单命令；在“圆角”对话框的区域中单击选项；选取图7.17a所示的面1为边侧面组1，单击以激活中央面组文本框，选取图7.17a所示的面2为中央面组，单击以激活边侧面组2文本框，选取图7.17a所示和面1相对的面3为边侧面组2；单击“圆角”对话框中的按钮，完成圆角1的创建。

图7.17 圆角1

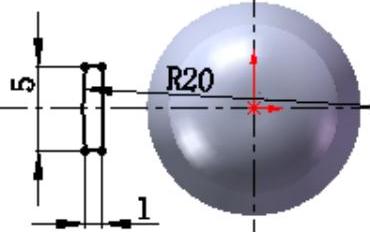

Step15.创建图7.18所示的零件特征——拉伸2。选择下拉菜单命令；选取前视基准面作为草图基准面，在草绘环境中绘制图7.19所示的横断面草图（使用命令来绘制草图）；在区域的下拉列表中选择选项，在文本框中输入数值5.0；单击按钮，完成拉伸2的创建。

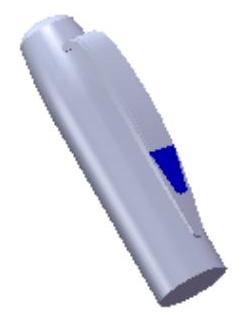

图7.18 拉伸2

图7.19 横断面草图

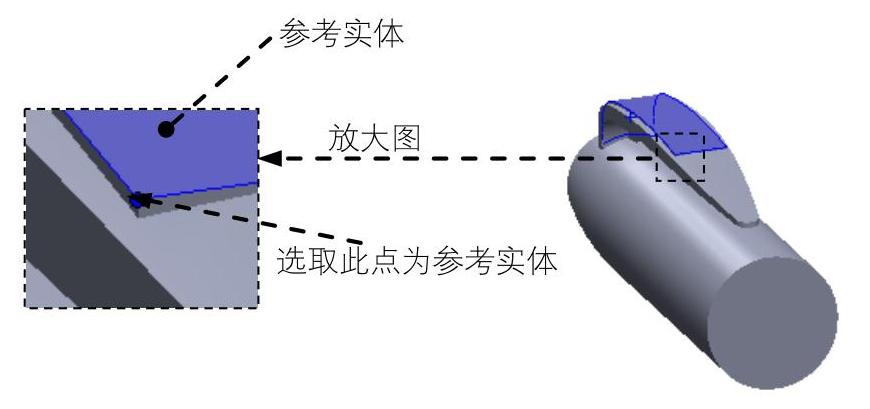

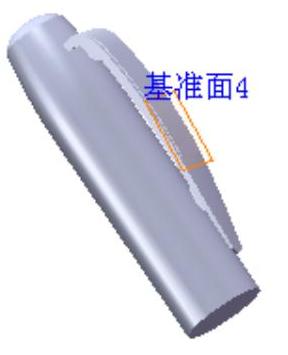

Step16.创建图7.20所示的基准面4。选择下拉菜单命令，选取图7.21所示的面和面的一个顶点作为基准面4的参考实体。

图7.20 基准面4

图7.21 参考实体

Step17.创建图7.22所示的零件特征——拉伸3。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）；选取基准面4作为草图基准面；在草绘环境中绘制图7.23所示的横断面草图；在“拉伸”对话框的区域中单击“反向”按钮，在区域的下拉列表中选择选项；单击按钮，完成拉伸3的创建。

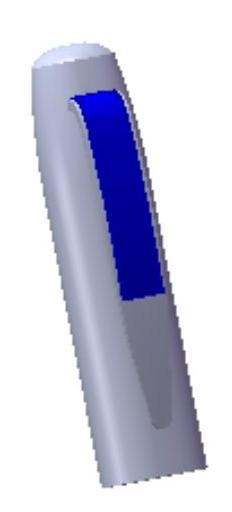

图7.22 拉伸3

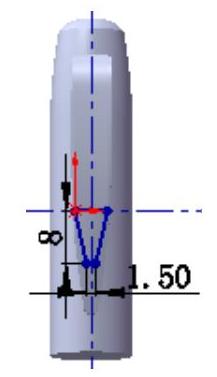

图7.23 横断面草图

Step18.创建图7.24b所示的零件特征——圆角2。参照Step14的操作步骤创建图7.24所示的圆角2。

图7.24 圆角2

Step19.创建图7.25b所示的零件特征——圆角3。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框；在“圆角”对话框的区域中单击选项；选取图7.25a所示的面为要圆角的对象；在文本框中输入半径值10.0；单击“圆角”对话框中的按钮，完成圆角3的创建。

图7.25 圆角3

Step20.创建图7.26b所示的零件特征——圆角4。要圆角的对象为图7.26a所示的面，输入圆角半径值为10.0。

图7.26 圆角4

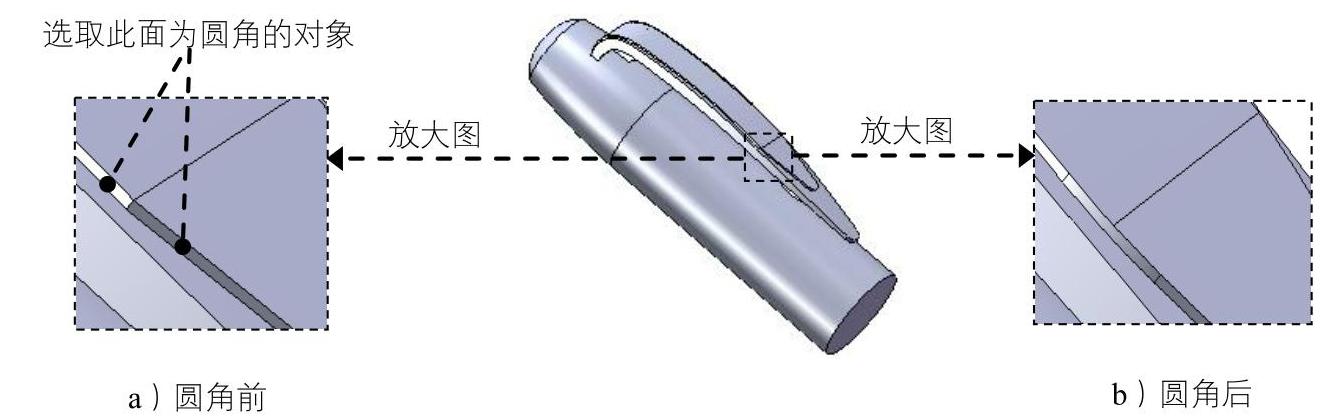

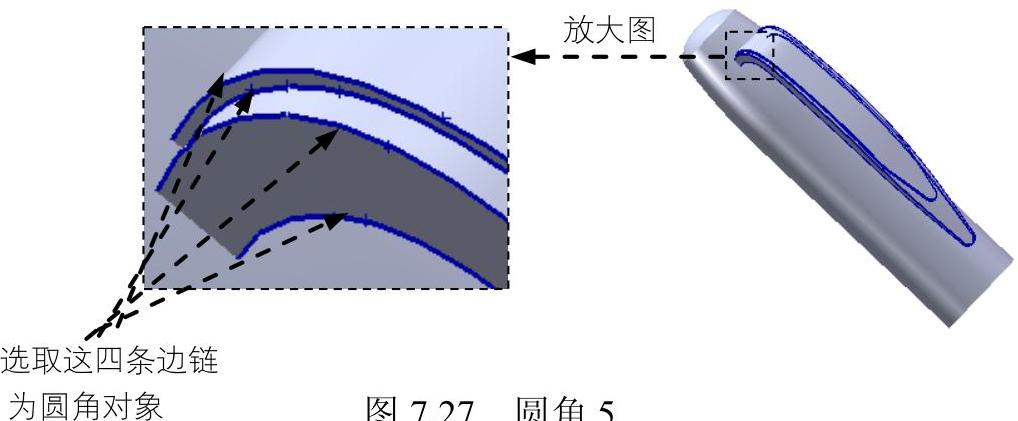

Step21.创建图7.27所示的零件特征——圆角5。选取图7.27所示的四条边链为圆角对象，输入半径值0.08；单击按钮，完成圆角5的创建。

Step22.创建图7.28所示的零件特征——圆角6。选取图7.28所示的边线为要圆角的对象，输入圆角半径值0.1。

图7.27 圆角5

图7.28 圆角6

Step23.创建图7.29所示的零件特征——切除-旋转1。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）；选取前视基准面作为草图基准面，绘制图7.30所示的横断面草图（使用命令来绘制横断面草图）；采用草图中绘制的中心线作为旋转轴线；在区域的下拉列表中选择选项，在区域的文本框中输入数值360.0；单击对话框中的按钮，完成切除-旋转1的创建。

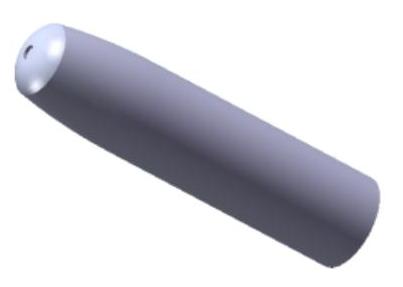

图7.29 切除-旋转1

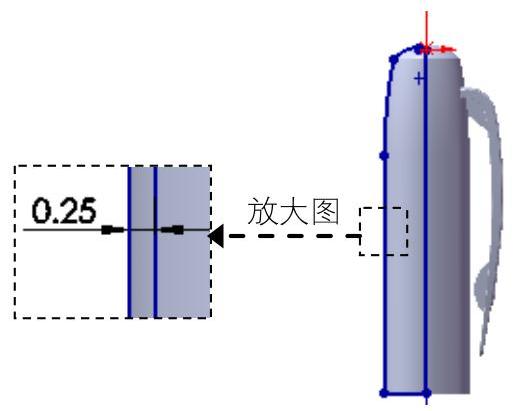

图7.30 横截面草图

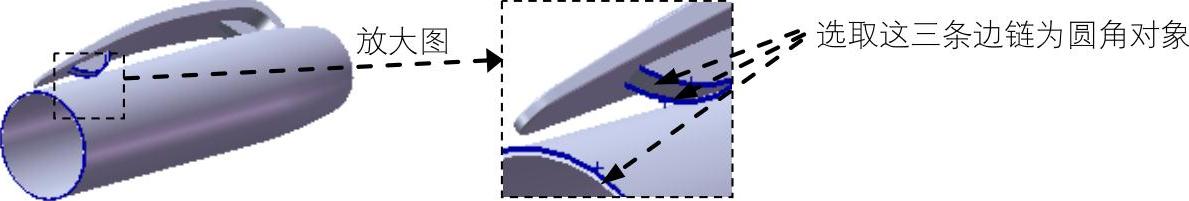

Step24.创建图7.31所示的零件特征——圆角7。选取图7.31所示的三条边链为圆角对象，输入圆角半径值0.1。

图7.31 圆角7

Step25.至此，零件模型创建完毕。选择下拉菜单命令，命名为pen_cap，即可保存零件模型。
