如何创建阀门固定件:详解创建过程及技巧

实例概述

本实例介绍了一个阀门固定件的创建过程,其中用到的命令比较简单,关键在于创建的思路技巧。该零件模型如图4.1所示。

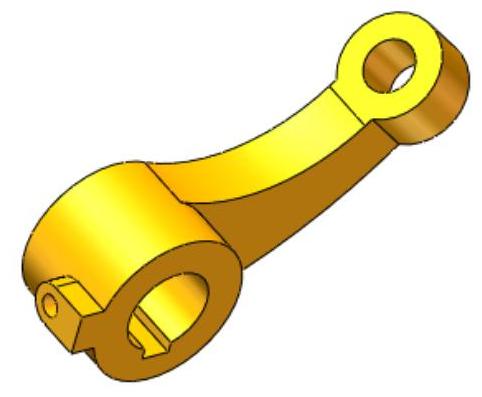

图4.1 零件模型

Step1.新建一个零件模型文件,进入建模环境

Step2.创建图4.2所示的零件特征——凸台-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter04-2.jpg978-7-111-53552-2-Chapter04-3.jpg978-7-111-53552-2-Chapter04-4.jpg978-7-111-53552-2-Chapter04-5.jpg命令(或单击978-7-111-53552-2-Chapter04-6.jpg按钮);选取右视基准面为草图基准面;在草图绘制环境中绘制图4.3所示的横断面草图;在“凸台-拉伸”对话框978-7-111-53552-2-Chapter04-7.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter04-8.jpg选项,输入深度值40.0;单击978-7-111-53552-2-Chapter04-9.jpg按钮,完成凸台-拉伸1的创建。

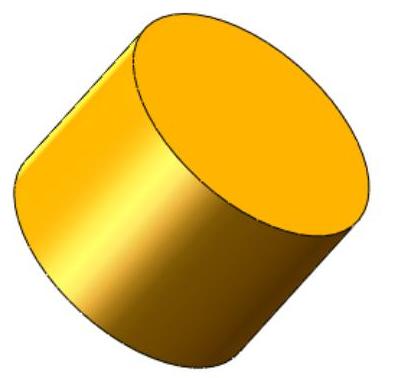

图4.2 凸台-拉伸1

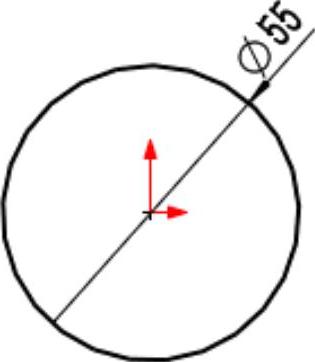

图4.3 横断面草图

Step3.创建图4.4所示的基准轴1。选择下拉菜单978-7-111-53552-2-Chapter04-12.jpg978-7-111-53552-2-Chapter04-13.jpg978-7-111-53552-2-Chapter04-14.jpg978-7-111-53552-2-Chapter04-15.jpg978-7-111-53552-2-Chapter04-16.jpg命令;选取上视基准面和前视基准面为参考实体;单击对话框中的978-7-111-53552-2-Chapter04-17.jpg按钮,完成基准轴1的创建。

Step4.创建图4.5所示的基准面1。选择下拉菜单978-7-111-53552-2-Chapter04-18.jpg978-7-111-53552-2-Chapter04-19.jpg978-7-111-53552-2-Chapter04-20.jpg978-7-111-53552-2-Chapter04-21.jpg978-7-111-53552-2-Chapter04-22.jpg命令;选取基准轴1和前视基准面,在978-7-111-53552-2-Chapter04-23.jpg后的文本框中输入角度值45.0;单击978-7-111-53552-2-Chapter04-24.jpg按钮,完成基准面1的创建。


图4.4 基准轴1

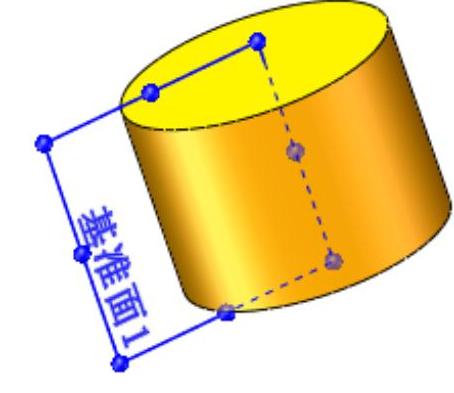

图4.5 基准面1

Step5.绘制草图2。选择下拉菜单978-7-111-53552-2-Chapter04-27.jpg978-7-111-53552-2-Chapter04-28.jpg978-7-111-53552-2-Chapter04-29.jpg命令,选取右视基准面为草图基准面,绘制图4.6所示的草图2。

说明:草图2绘制的是一个点,两条中心线为垂直关系,且左下的一条中心线在基准面1中。

Step6.创建图4.7所示的基准面2。选择下拉菜单978-7-111-53552-2-Chapter04-30.jpg978-7-111-53552-2-Chapter04-31.jpg978-7-111-53552-2-Chapter04-32.jpg978-7-111-53552-2-Chapter04-33.jpg978-7-111-53552-2-Chapter04-34.jpg命令;选取基准面1和草图2为参考;单击978-7-111-53552-2-Chapter04-35.jpg按钮,完成基准面2的创建。

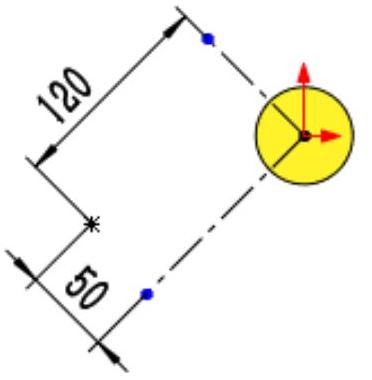

图4.6 草图2

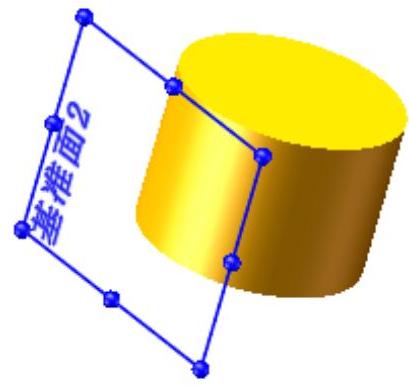

图4.7 基准面2

Step7.创建图4.8所示的零件特征——凸台-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter04-38.jpg978-7-111-53552-2-Chapter04-39.jpg978-7-111-53552-2-Chapter04-40.jpg命令(或单击978-7-111-53552-2-Chapter04-41.jpg按钮);选取基准面2为草图基准面;在草图绘制环境中绘制图4.9所示的横断面草图;在“凸台-拉伸”对话框978-7-111-53552-2-Chapter04-42.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter04-43.jpg选项,单击978-7-111-53552-2-Chapter04-44.jpg按钮,输入深度值20.0;单击978-7-111-53552-2-Chapter04-45.jpg按钮,完成凸台-拉伸2的创建。

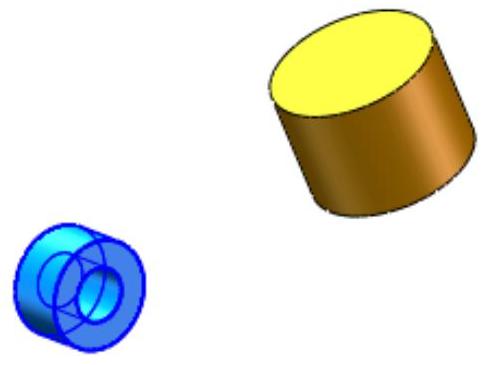

图4.8 凸台-拉伸2

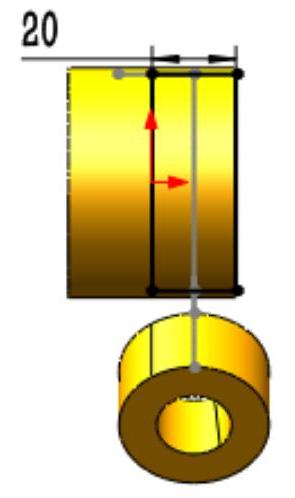

图4.9 横断面草图

Step8. 创建图4.10所示的点1。选择下拉菜单978-7-111-53552-2-Chapter04-48.jpg978-7-111-53552-2-Chapter04-49.jpg978-7-111-53552-2-Chapter04-50.jpg978-7-111-53552-2-Chapter04-51.jpg978-7-111-53552-2-Chapter04-52.jpg命令;在“点”对话框的978-7-111-53552-2-Chapter04-53.jpg区域单击978-7-111-53552-2-Chapter04-54.jpg按钮,选取图4.10所示的边线为参考;单击978-7-111-53552-2-Chapter04-55.jpg按钮,完成点1的创建。

Step9. 创建图4.11所示的基准面3。选择下拉菜单978-7-111-53552-2-Chapter04-56.jpg978-7-111-53552-2-Chapter04-57.jpg978-7-111-53552-2-Chapter04-58.jpg978-7-111-53552-2-Chapter04-59.jpg978-7-111-53552-2-Chapter04-60.jpg命令;选取右视基准面和点1为参考;单击978-7-111-53552-2-Chapter04-61.jpg按钮,完成基准面3的创建。


图4.10 点1

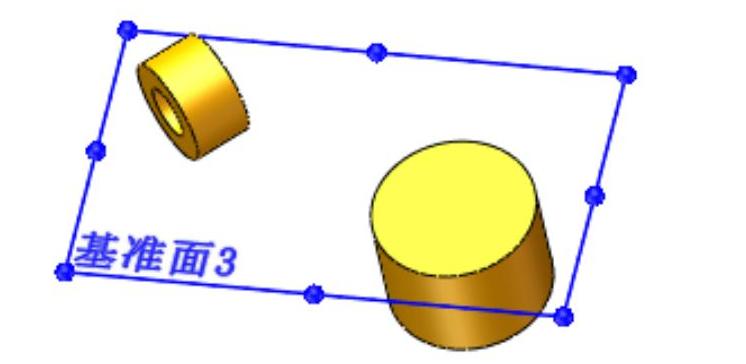

图4.11 基准面3

Step10.创建图4.12所示的草图4。选择下拉菜单978-7-111-53552-2-Chapter04-64.jpg978-7-111-53552-2-Chapter04-65.jpg978-7-111-53552-2-Chapter04-66.jpg命令;选取基准面3为草图基准面;在草绘环境中绘制图4.12所示的草图;选择下拉菜单978-7-111-53552-2-Chapter04-67.jpg978-7-111-53552-2-Chapter04-68.jpg978-7-111-53552-2-Chapter04-69.jpg命令,完成草图4的创建。

Step11.创建图4.13所示的草图5。选择下拉菜单978-7-111-53552-2-Chapter04-70.jpg978-7-111-53552-2-Chapter04-71.jpg978-7-111-53552-2-Chapter04-72.jpg命令;选取基准面3为草图基准面;在草绘环境中绘制图4.13所示的草图;选择下拉菜单978-7-111-53552-2-Chapter04-73.jpg978-7-111-53552-2-Chapter04-74.jpg978-7-111-53552-2-Chapter04-75.jpg命令,完成草图5的创建。

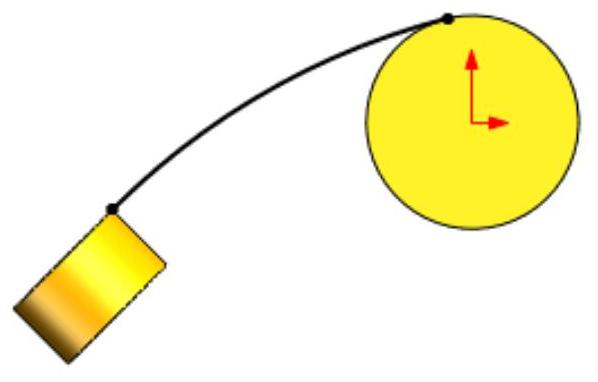

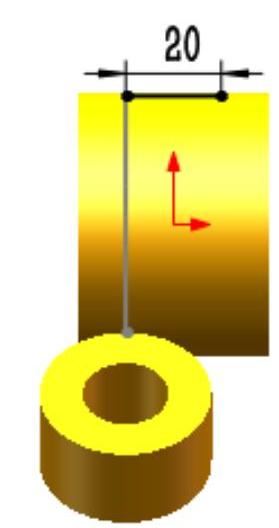

图4.12 草图4

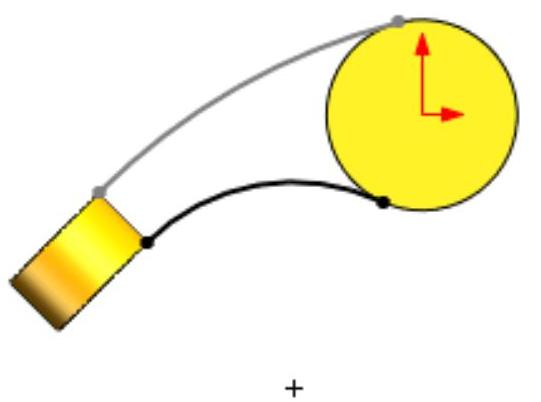

图4.13 草图5

Step12.创建3D草图1。选择下拉菜单978-7-111-53552-2-Chapter04-78.jpg978-7-111-53552-2-Chapter04-79.jpg978-7-111-53552-2-Chapter04-80.jpg命令;选取基准面3为草图基准面;绘制图4.14所示的3D草图1。(www.daowen.com)

Step13.创建图4.15所示的基准面4。选择下拉菜单978-7-111-53552-2-Chapter04-81.jpg978-7-111-53552-2-Chapter04-82.jpg978-7-111-53552-2-Chapter04-83.jpg978-7-111-53552-2-Chapter04-84.jpg978-7-111-53552-2-Chapter04-85.jpg命令;选取图4.15所示的点1、点2和点3为参考;单击978-7-111-53552-2-Chapter04-86.jpg按钮,完成基准面4的创建。


图4.14 3D草图1

Step14.创建图4.16所示的草图6。选择下拉菜单978-7-111-53552-2-Chapter04-88.jpg978-7-111-53552-2-Chapter04-89.jpg978-7-111-53552-2-Chapter04-90.jpg命令;选取基准面4为草图基准面;在草绘环境中绘制图4.16所示的草图;选择下拉菜单978-7-111-53552-2-Chapter04-91.jpg978-7-111-53552-2-Chapter04-92.jpg978-7-111-53552-2-Chapter04-93.jpg命令,完成草图6的创建。


图4.15 基准面4


图4.16 草图6

Step15.创建图4.17所示的基准面5。选择下拉菜单978-7-111-53552-2-Chapter04-96.jpg978-7-111-53552-2-Chapter04-97.jpg978-7-111-53552-2-Chapter04-98.jpg命令;选取图4.17所示的点1和边线1为参考;单击978-7-111-53552-2-Chapter04-99.jpg按钮,完成基准面5的创建。

Step16.创建图4.18所示的草图7。选择下拉菜单978-7-111-53552-2-Chapter04-100.jpg978-7-111-53552-2-Chapter04-101.jpg978-7-111-53552-2-Chapter04-102.jpg命令;选取基准面5为草图基准面;在草绘环境中绘制图4.18所示的草图;选择下拉菜单978-7-111-53552-2-Chapter04-103.jpg978-7-111-53552-2-Chapter04-104.jpg978-7-111-53552-2-Chapter04-105.jpg命令,完成草图7的创建。


图4.17 基准面5


图4.18 草图7

Step17.创建图4.19所示的零件特征——放样1。选择下拉菜单978-7-111-53552-2-Chapter04-108.jpg978-7-111-53552-2-Chapter04-109.jpg978-7-111-53552-2-Chapter04-110.jpg978-7-111-53552-2-Chapter04-111.jpg978-7-111-53552-2-Chapter04-112.jpg命令(或单击“特征”工具栏中的978-7-111-53552-2-Chapter04-113.jpg按钮),系统弹出“放样”对话框;依次选取草图6和草图7作为凸台放样特征的截面轮廓;选取草图4和草图5作为凸台放样特征的引导线;单击“放样”对话框中的978-7-111-53552-2-Chapter04-114.jpg按钮,完成放样1的创建。

Step18.创建图4.20所示的零件特征——凸台-拉伸3。选择下拉菜单978-7-111-53552-2-Chapter04-115.jpg978-7-111-53552-2-Chapter04-116.jpg978-7-111-53552-2-Chapter04-117.jpg978-7-111-53552-2-Chapter04-118.jpg命令(或单击978-7-111-53552-2-Chapter04-119.jpg按钮);选中草图7,在“凸台-拉伸”对话框978-7-111-53552-2-Chapter04-120.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter04-121.jpg选项,单击978-7-111-53552-2-Chapter04-122.jpg按钮;单击978-7-111-53552-2-Chapter04-123.jpg按钮,完成凸台-拉伸3的创建。

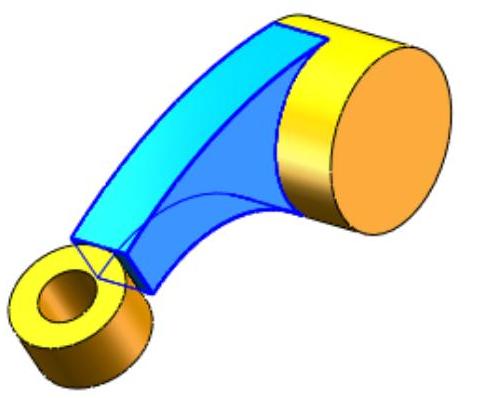

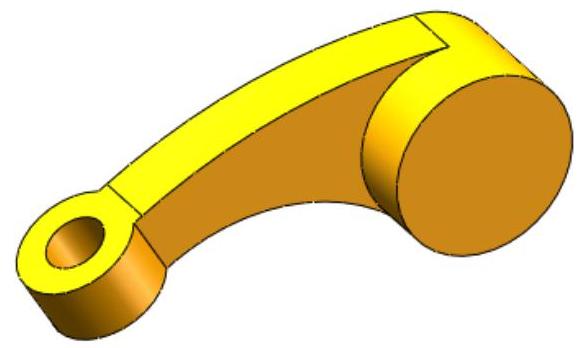

图4.19 放样1


图4.20 凸台-拉伸3

Step19.创建图4.21所示的基准面6。选择下拉菜单978-7-111-53552-2-Chapter04-126.jpg978-7-111-53552-2-Chapter04-127.jpg978-7-111-53552-2-Chapter04-128.jpg978-7-111-53552-2-Chapter04-129.jpg978-7-111-53552-2-Chapter04-130.jpg命令;选取前视基准面为参考,单击978-7-111-53552-2-Chapter04-131.jpg按钮,输入偏移距离值35.0;选中978-7-111-53552-2-Chapter04-132.jpg复选框;单击978-7-111-53552-2-Chapter04-133.jpg按钮,完成基准面6的创建。

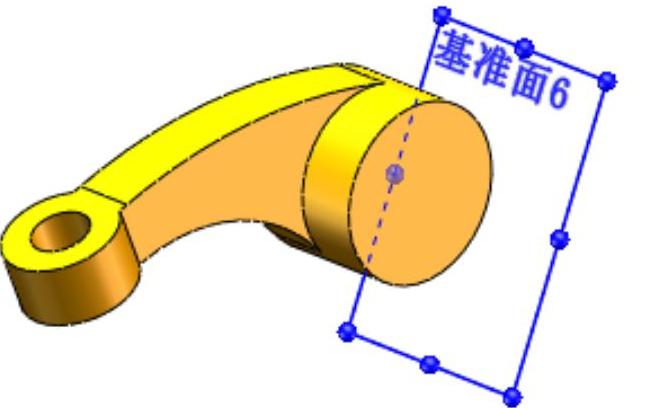

图4.21 基准面6

Step20.创建图4.22所示的零件特征——凸台-拉伸4。选择下拉菜单978-7-111-53552-2-Chapter04-135.jpg978-7-111-53552-2-Chapter04-136.jpg978-7-111-53552-2-Chapter04-137.jpg978-7-111-53552-2-Chapter04-138.jpg命令(或单击978-7-111-53552-2-Chapter04-139.jpg按钮);选取基准面6为草图基准面;在草图绘制环境中绘制图4.23所示的横断面草图;在“凸台-拉伸”对话框978-7-111-53552-2-Chapter04-140.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter04-141.jpg选项;单击978-7-111-53552-2-Chapter04-142.jpg按钮,完成凸台-拉伸4的创建。


图4.22 凸台-拉伸4


图4.23 横断面草图

Step21.创建图4.24所示的零件特征——切除-拉伸1。选择下拉菜单978-7-111-53552-2-Chapter04-145.jpg978-7-111-53552-2-Chapter04-146.jpg978-7-111-53552-2-Chapter04-147.jpg978-7-111-53552-2-Chapter04-148.jpg978-7-111-53552-2-Chapter04-149.jpg命令;选取图4.24所示的面为草图基准面,在草图绘制环境中绘制图4.25所示的横断面草图,在978-7-111-53552-2-Chapter04-150.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter04-151.jpg选项;单击该对话框中的978-7-111-53552-2-Chapter04-152.jpg按钮,完成切除-拉伸1的创建。


图4.24 切除-拉伸1

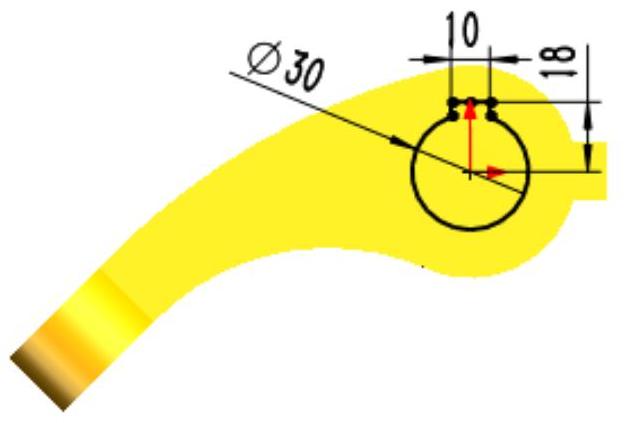

图4.25 横断面草图

Step22.创建图4.26所示的零件特征——切除-拉伸2。选择下拉菜单978-7-111-53552-2-Chapter04-155.jpg978-7-111-53552-2-Chapter04-156.jpg978-7-111-53552-2-Chapter04-157.jpg978-7-111-53552-2-Chapter04-158.jpg978-7-111-53552-2-Chapter04-159.jpg命令;选取图4.26所示的面为草图基准面,在草图绘制环境中绘制图4.27所示的横断面草图,在978-7-111-53552-2-Chapter04-160.jpg区域的下拉列表中选择978-7-111-53552-2-Chapter04-161.jpg选项;单击该对话框中的978-7-111-53552-2-Chapter04-162.jpg按钮,完成切除-拉伸2的创建。

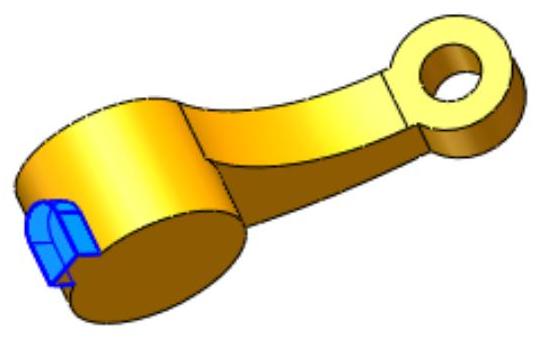

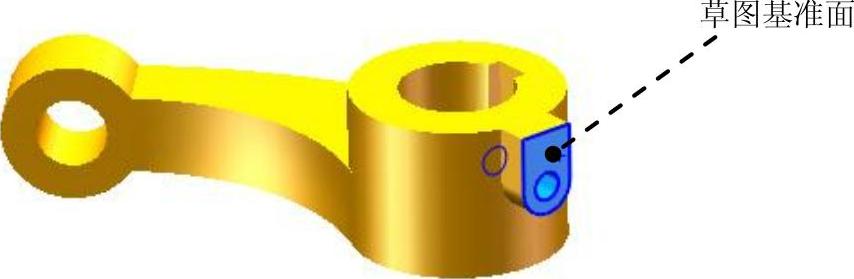

图4.26 切除-拉伸2

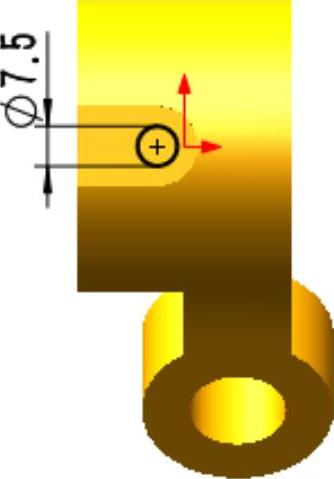

图4.27 横断面草图

Step23.至此,零件模型创建完毕。选择下拉菜单978-7-111-53552-2-Chapter04-165.jpg978-7-111-53552-2-Chapter04-166.jpg978-7-111-53552-2-Chapter04-167.jpg命令,命名为tap_fix,即可保存零件模型。
