实例概述

本实例介绍了一个机械手部件的创建过程，其中用到的命令有凸台-拉伸、切除-拉伸及圆角命令。该零件模型及设计树如图1.1所示。

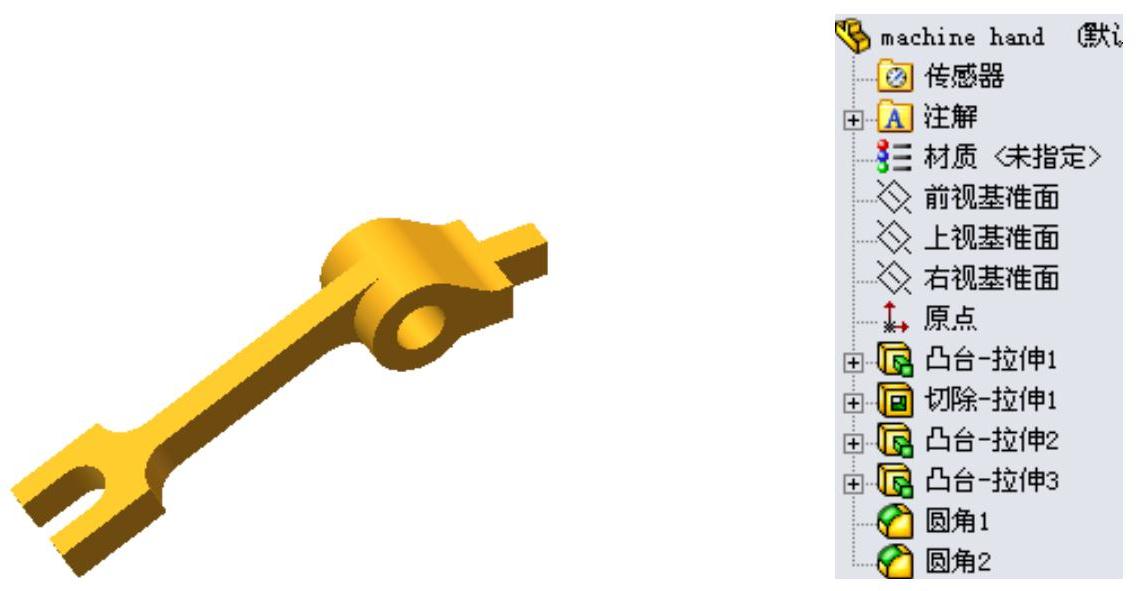

图1.1 零件模型和设计树

Step1.新建一个零件模型文件，进入建模环境。

Step2.创建图1.2所示的零件特征——凸台-拉伸1。选择下拉菜单命令（或单击按钮）；选取前视基准面为草图基准面；在草图绘制环境中绘制图1.3所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值20.0；单击按钮，完成凸台-拉伸1的创建。

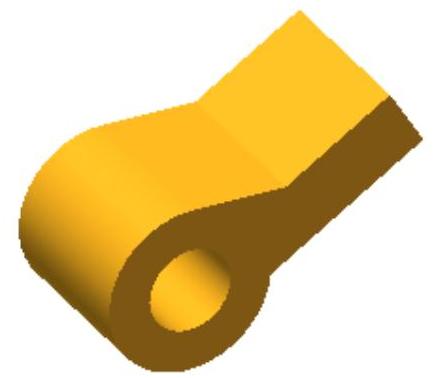

图1.2 凸台-拉伸1

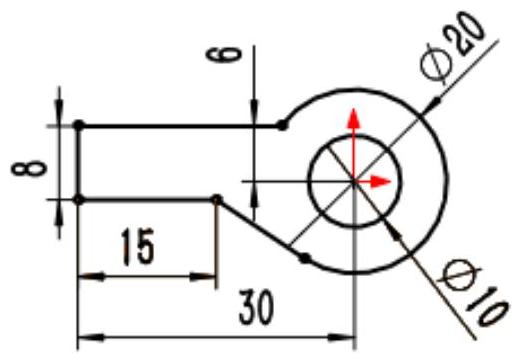

图1.3 横断面草图

Step3.创建图1.4所示的切除-拉伸1。选择下拉菜单命令；选取图1.5所示的面为草图基准面，绘制图1.6所示的横断面草图；在“切除-拉伸”对话框区域按钮后的下拉列表中选择选项；单击按钮，完成切除-拉伸1的创建。

图1.4 切除-拉伸1

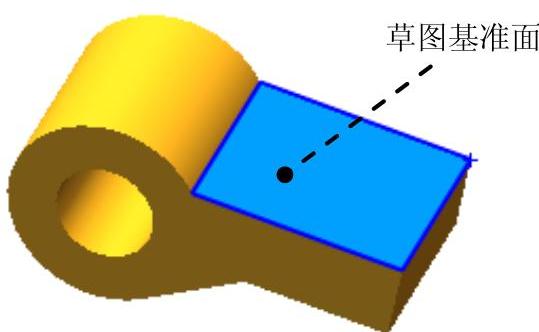

图1.5 草图基准面

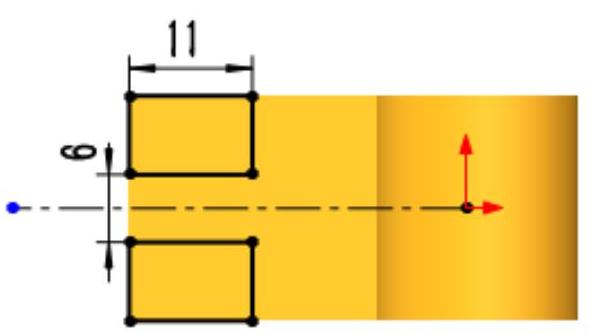

图1.6 横断面草图

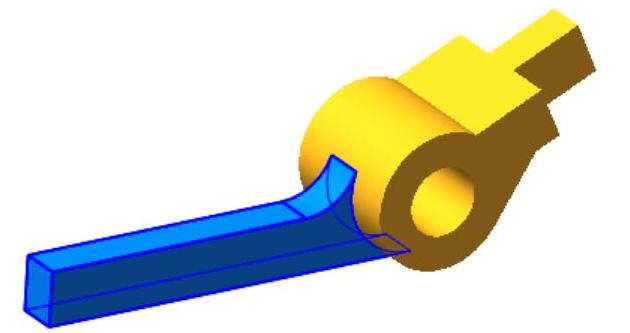

Step4.创建图1.7所示的零件特征——凸台-拉伸2。选择下拉菜单命令（或单击按钮）；选取前视基准面为草图基准面；在草图绘制环境中绘制图1.8所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值6.0；单击按钮，完成凸台-拉伸2的创建。

(www.daowen.com)

图1.7 凸台-拉伸2

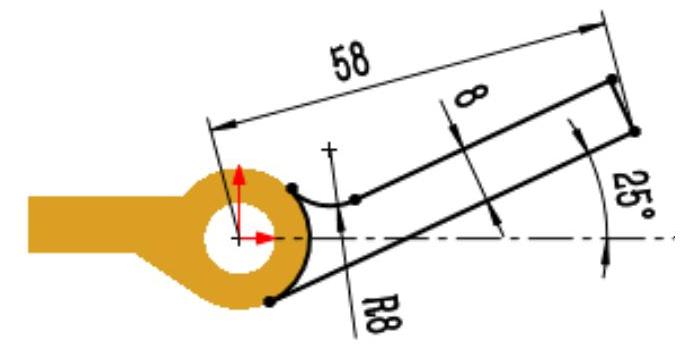

图1.8 横断面草图

Step5.创建图1.9所示的零件特征——凸台-拉伸3。选择下拉菜单命令（或单击按钮）；选取图1.10所示的平面为草图基准面；在草图绘制环境中绘制图1.11所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值8.0；单击按钮，完成凸台-拉伸3的创建。

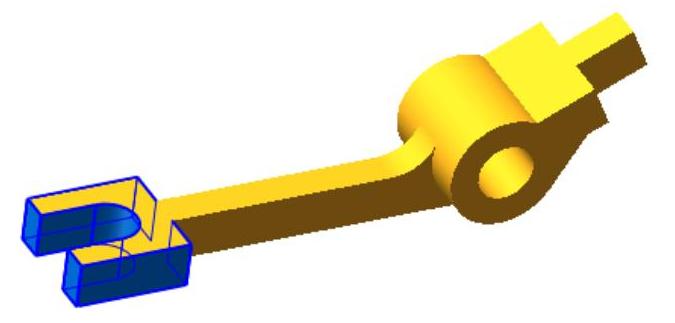

图1.9 凸台-拉伸3

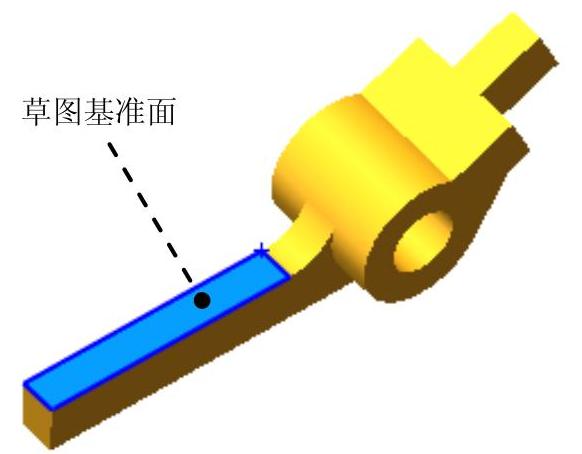

图1.10 草图基准面

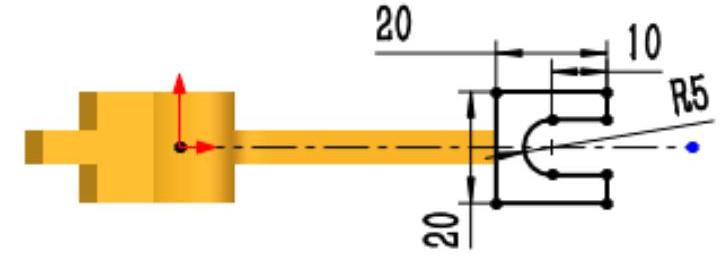

图1.11 横断面草图

Step6. 创建图1.12b所示的圆角1。选择下拉菜单命令；选取图1.12a所示的边线为要倒圆角的对象；在对话框中输入半径值7.0；单击“圆角”对话框中的按钮，完成圆角1的创建。

图1.12 圆角1

Step7.创建图1.13b所示的圆角2。选择下拉菜单命令；选取图1.13a所示的边线为要倒圆角的对象；在对话框中输入半径值5.0；单击“圆角”对话框中的按钮，完成圆角2的创建。

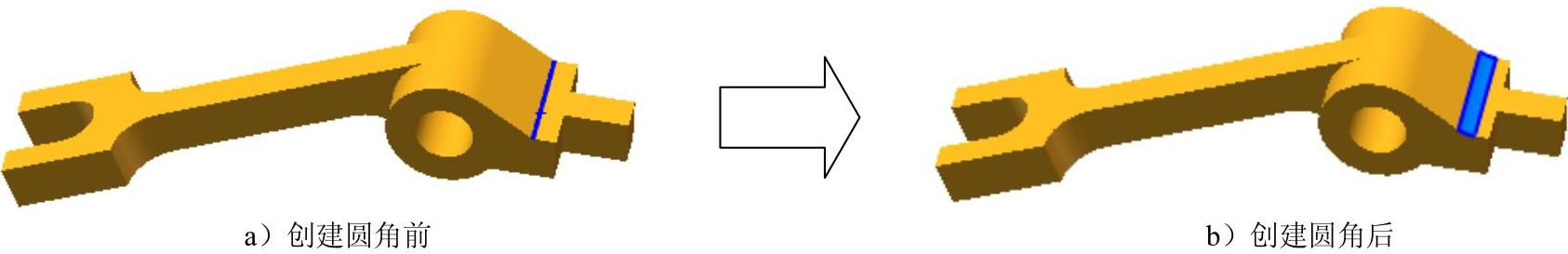

图1.13 圆角2

Step8.至此，零件模型创建完毕。选择下拉菜单命令，命名为machine hand，即可保存零件模型。
