为降低截流难度，上游截流戗堤龙口段采用水下吊抛钢架石笼加糙拦石坎。拦石坎沿戗堤轴线长132.5m，坎宽15m，坎高2.5m。设计吊抛2.5m×2.5m×2.5m的钢架石笼318个，单个石笼重约25t。要求石笼一个一个排列，整齐有序。在水深、流急、船动的施工条件下，吊抛石笼对测量定位的精度和时效性要求是很高的。

图7-14　钢架石笼吊抛定位原理图

1.定位原理及计算

应用定比分点定位原理。如图7-14所示。

吊抛船起吊石笼入水，当石笼沉入明渠底部，大钩未取下时，钢丝绳仍带有很大拉力，此时可视吊抛石笼的钢丝绳TML为一直线。使用Trimble5602型全站仪（免合作目标）测设钢丝绳上部T点和中部M点的三维坐标，坐标分别设为（XT，YT，ZT）和（XM，YM，ZM）。石笼落地后，设石笼顶面中心点为L，则L为直线TM的外分点。L点的高程为明渠底部高程加石笼的高度，石笼高2.5m。石笼落地高程可从明渠水下地形图获得。设石笼落地后顶面中心L点高程为ZL，平面坐标设为（XL，YL）。定分比例由高差计算得到，且有

λ＜0，L为外分点。(www.daowen.com)

则

将计算出的石笼落地坐标与石笼设计坐标进行比较，当相差太大超出设计限差时，调整石笼位置重新测量定位，直至满足限差要求。此时钢丝绳自动脱钩，再进行下一个石笼的吊抛作业。

2.实际运用情况

以上游吊抛的第一条带第一排第一个石笼为例，测量T点和M点坐标，石笼落地地面高程为49.3m，石笼落地顶面高程则为49.3m+2.5m=51.8m，计算出石笼实际落地点L平面坐标，与设计落地坐标比较，满足设计要求。钢架石笼吊抛定位记录、计算结果见表7-30。

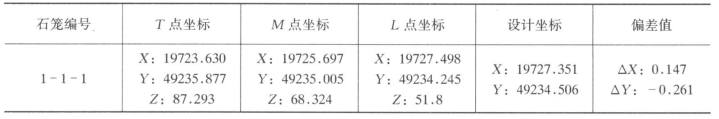

表7-30　钢架石笼吊抛定位记录、计算表　单位：m

该定位方法效率高、定位精度好，定位本身不受水流流速、流量的影响，受石笼姿态的影响也很小。定位一次仅需50s，测量定位精度在±5cm以内。但在实际吊抛施工时还受吊抛船晃动，水流流速、流量和施工效率等因素的影响，施工精度远远低于测量定位精度。
