由于招标方案中设计拦石坎钢架石笼为紧密排列，相互之间无缝隙（见图7-1）。考虑到实际施工过程中钢架石笼之间可能存在间隙并可能存在部分重叠堆积，模型试验对上戗口门区（下戗口门区的10t合金钢网兜稳定性较好故未考虑）拦石坎施工成型形象进行了概化（见图7-2），并在此基础上重复了非龙口段进占、防冲，龙口段合龙试验，主要观察拦石坎钢架石笼的稳定性流失情况，上、下戗非龙口段进占防冲口门区的主要水力学参数见表7-15。

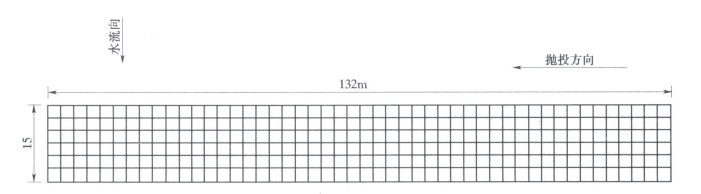

图7-1　设计方案中拦石坎吊抛平面布置图

试验表明：当Q=14800m3/s，B上=B下=220m时，在上戗龙中部位第一排有4块钢架石笼略向下移；龙中一列第一行上层钢架石笼被水流冲下；在进占过程中左堤头坡脚与拦石坎接触部位的第一排略有下移，此时上戗堤龙口拦石坎轴线上最大垂线平均流速达4.92m/s。

当Q=21900m3/s，B上=B下=220m时，在上戗龙中部位的前两排基本全部下移与第三排挤在一起，龙中最后一排被冲失1块；左堤头下挑线上被冲失2块；两层重叠部分有20%～30%被冲为一层，此时上戗堤龙口拦石坎轴线上最大垂线平均流速达6.80m/s。

(www.daowen.com)

图7-2　拦石坎概化图（单位：m）

表7-15　拦石坎轴段线流速表　单位：m/s

当Q=12200m3/s，B上=B下=150m时，在上戗原有基础上基本未见新个体被冲动；仅在左堤头进占过程中其挑线上有个别略有下移，此时上戗堤龙口拦石坎轴线上最大垂线平均流速达5.42m/s。

当Q=19400m3/s，B上=B下=150m时，在上戗龙口部位未被戗堤压住的钢架石笼基本全部移动，其中在左、右挑线和龙中上各有一“V”形缺口，宽约12m，深约8m；在左、右挑线下紊动带上共冲失14块；两层重叠部分大部分被冲为一层；最后一排整体下移，此时上戗堤龙口拦石坎轴线上最大垂线平均流速达7.98m/s。

当Q=10300m3/s，上戗承担3/4总落差，下戗承担1/4总落差时，龙口合龙过程中，当B上=70m，B下=66m至上口门形成三角形断面期间，上戗龙口部位的钢架石笼少数略有下移；在此期间又有4块被冲失，此时上戗堤龙口拦石坎轴线上最大垂线平均流速达6.32m/s。
