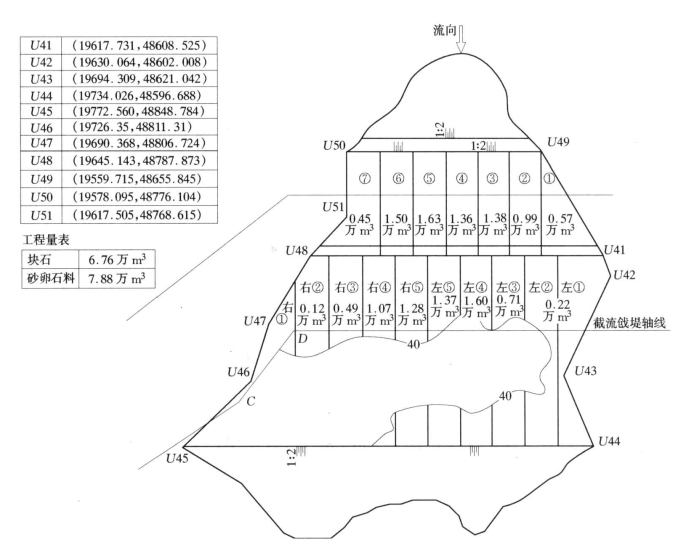

图6-21　上游围堰平抛垫底施工图

(www.daowen.com)

图6-22　下游围堰平抛垫底施工图

三峡工程大江截流平抛垫底施工规模宏大，技术复杂，随机因素多，现场瞬息万变。建立和实施监测系统正像人类拥有眼睛、耳朵和嘴巴一样，一切动态景象尽收其中。作为监测系统的重要组成部分——测绘监测系统，以它特有的功能和形式，为平抛垫底施工服务，发挥了极其重要的保障作用。

测绘监测以设计文件（图纸）和施工进度安排为依据，在平抛垫底中，采用先进的装备和技术，有效地监测了轴线控制点、进占桩号、抛垫宽度、水深并绘制了实时地形图和剖面图。其监测及时、数据准确、灵活快捷，为平抛垫底的广大指战员和有关部门提供了大量的监测信息。

在所取得的测绘资料的基础上，通过整理、分析，可以得出相应的资料分析结果，这些对于指导施工进行预警具有重要的作用。另外，以断面的形式反映平抛垫底进占的过程，具有直观、明确、清楚、易理解的优点，可以从中得出具有更大指导意义的结论。

总之，在大江截流平抛垫底过程中运用测绘监测系统，采集资料，开展分析，总结经验，发现问题，以此指导后续施工，这些都体现了测绘监测的高度重要性。测绘监测资料和分析结果都是伴随着施工生产而产生的，反过来，也是指导今后其他工程建设的宝贵经验。
