1.模型

三峡工程二期围堰拆除优化试验在三峡工程1/80及1/100模型上进行，1/80截流模型系正态定床模型，按重力相似准则设计。模型模拟河段上起茅坪溪渡口，下至东岳庙，全长5.3km，其中坝轴线以上1.7km，坝轴线以下3.6km。模型70m等高线以上岸边地形按长江水利委员会1978年测绘的1∶5000地形图塑制；70m高程以下的河床地形（含礁石等微地形）按长江水利委员会1999年3月～1999年4月实测1∶2000地形图塑制（导流明渠进出口地形按2001年汛前地形进行了修改）；导流明渠混凝土纵向围堰，引航道隔流堤及上、下游护岸工程均按施工设计图布置。模型及水位测站平面布置见图4-2。

图4-2　1/80模型及水位测点平面布置图

导流底孔按“长管”方案最新优化后的施工详图设计阶段图纸布置，主要分为三类：中间16个孔（4号～19号孔），采用进口底高程56.00m，鼻坎高程55.07m，挑角θ=10°；两个边孔（1号、22号孔）采用进口底高程57.00m，鼻坎高程58.55m，挑角θ=25°；其他4孔（2号、3号、20号、21号孔）进口高程与边孔相同，鼻坎高程56.98m，挑角θ=17°。22个导流底孔的孔口尺寸均为6.0m×8.5m。模型导流底孔底板由混凝土精细刮制，侧板及顶板由光滑的塑料板制作，其糙率经比尺换算略大于原型值，但不至影响对试验成果的基本评价。

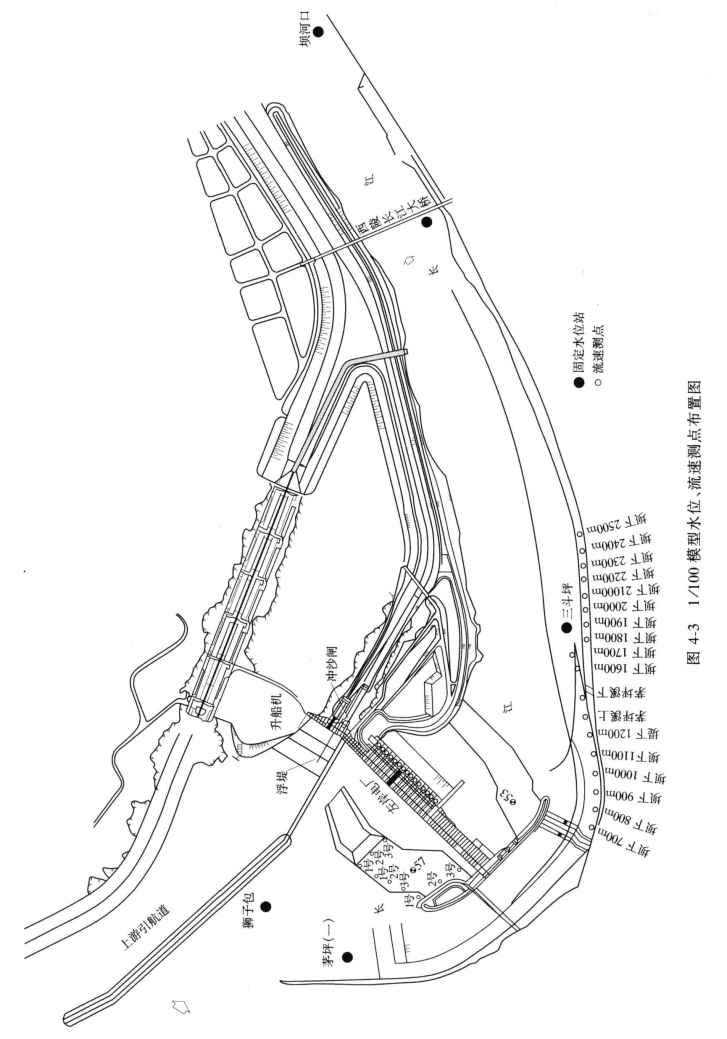

上游预留截流基地对导流底孔运行影响试验在1/100导流整体模型上进行，全长11km。模型地形条件及枢纽建筑物布置同1/80截流模型，三期碾压混凝土围堰按设计图布置，模型及水位测站平面布置见图4-3。

2.三期截流戗堤、三期RCC围堰及二期围堰布置

三期截流戗堤的轴线位置及断面形式均按设计要求布置，见表4-8。

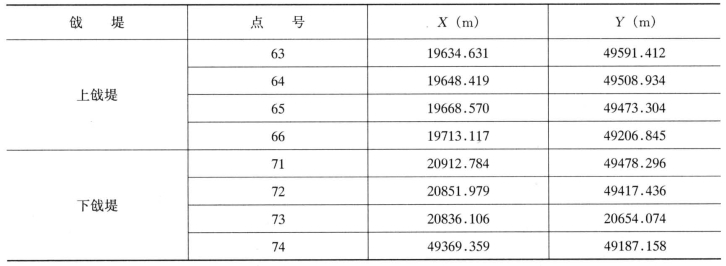

表4-8　三期截流戗堤轴线控制坐标表

上游围堰戗堤的断面为梯形，顶宽25m；戗堤全线顶高程为72.0m。戗堤上、下游设计边坡分别为1∶1.3和1∶1.5。

下游围堰戗堤的断面也为梯形，顶宽25m；戗堤全线顶高程为69.0m，上、下游设计边坡均为1∶1.5。

二期围堰的轴线位置及断面形式均按实测地形布置，具体见表4-9。(www.daowen.com)

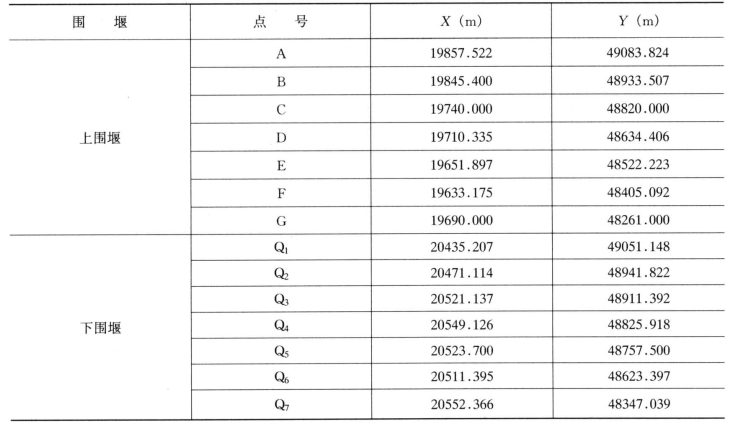

表4-9　二期围堰轴线控制坐标表

三期碾压混凝土围堰的轴线位置及断面形式均按设计布置，其轴线位于大坝轴线以上90m，方向平行于大坝轴线。

3.测点布置及测试方法

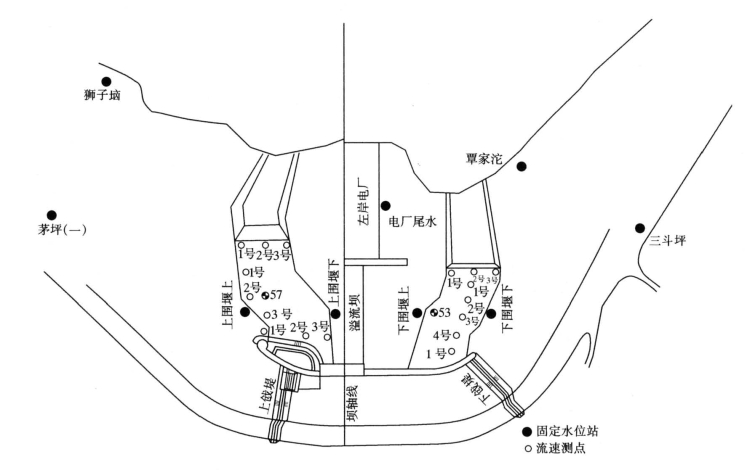

（1）测点布置。为了全面反映二期围堰拆除对截流的影响，施测了沿程各水位站水位及二期围堰前后的水位，测试了拆除后的二期围堰上有关特征点处的流速，还对二期围堰处的流态进行了观测，各测点布置见图4-4。

图4-4　二期围堰拆除上游流态图

（上游设截流基地、右侧超高岩石挖除）

（2）测试方法。试验采用恒定流的试验方法：1/80模型以三斗坪水位站水位控制模型水位；1/100模型以坝河口水位站水位控制模型水位。水位流量关系如表4-10所示。

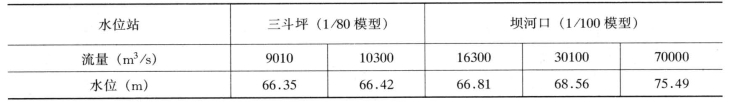

表4-10　模型水位流量关系

试验采用矩形量水堰控制流量，直读式旋浆流速仪测量各测点的流速及流向。

水位观测采用中国水利水电科学研究院研制的自动超声水位计、固定测站、辅以活动测针相结合的测量方法。

用照相及录像的方法记录水流流态。
