平法标注的板钢筋构造(部分内容)如图9.14~图9.16所示,全部构造内容参见16G101-1规范板标准构造详图。
图9.14 有梁楼盖楼面板和屋面板钢筋构造

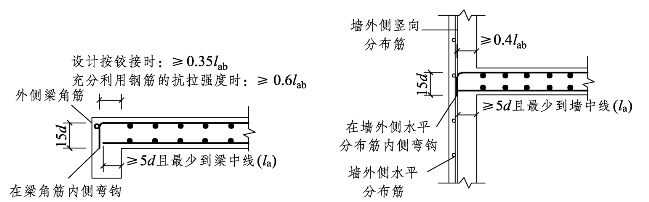

图9.15 板在端部支座的锚固构造

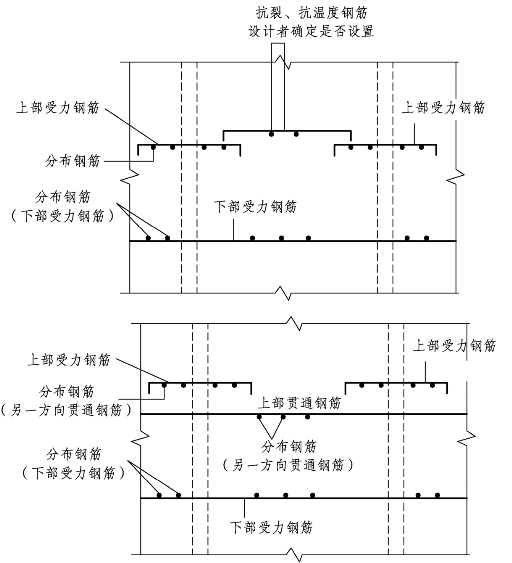

图9.16 单(双)板配筋示意

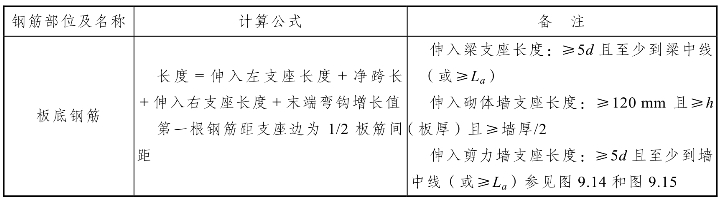

表9.6 板平法钢筋长度计算公式

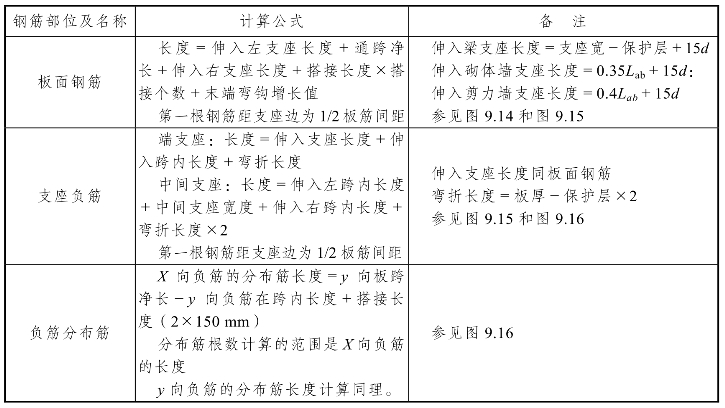

续表
【例】如图9.17所示,某二层板结构平面图中的②-③轴;○B-○C轴板LB1,计算其钢筋工程量。已知:该混凝土构件的环境类别为一类,柱子截面尺寸为400×500 mm,抗震等级为四级,混凝土强度等级为C30,查表16G101-1-56页可知保护层厚度为15 mm,查表16G101-1-58页可知锚固长度为35d。

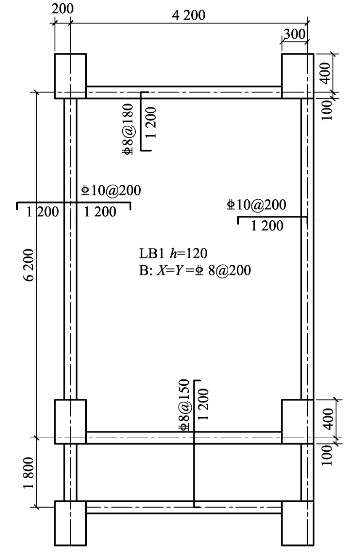

图9.17 2.3轴、B-C轴二层楼板配筋
【解】由图纸中可知:梁宽为200 mm,板厚120 mm,分布筋为8@250。
(1)板底筋 X8@200
根数n=(6200-200-200)/200+1=30根
(2)板底筋 Y8@200
根数n=(4200-200-200)/200+1=20根(www.daowen.com)
(3)支座负筋
左支座负筋10@200
根数n=(6200-100×2-200)/200+1=30根
右支座负筋 10@200
根数n=30根
上支座负筋8@180
根数 n=(4200-100×2-180)/180+1=23根
下支座负筋8@150
根数n=(4200-100×2-150)/150+1=27根
(4)负筋分布筋8@250
根数n=(1200-100)/250=5根
根数n=(1200-100)/250=5根
(5)钢筋汇总计算
