平法标注的现浇混凝土框架柱钢筋构造（部分内容）如图9.8～图9.12所示，全部构造内容参见16G101-1规范柱标准构造详图及16G101-3柱插筋在基础中的锚固。

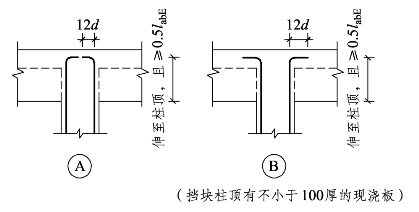

图9.8 抗震KZ中柱柱顶纵向钢筋构造

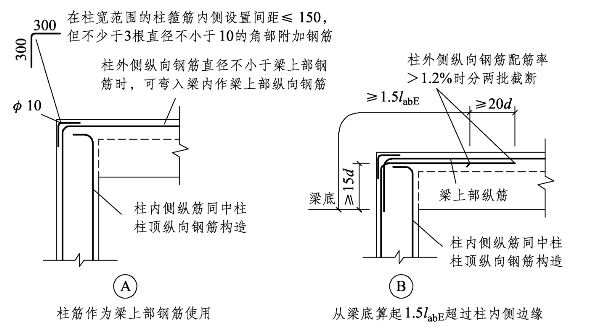

图9.9 抗震KZ边柱和角柱柱顶纵向钢筋构造

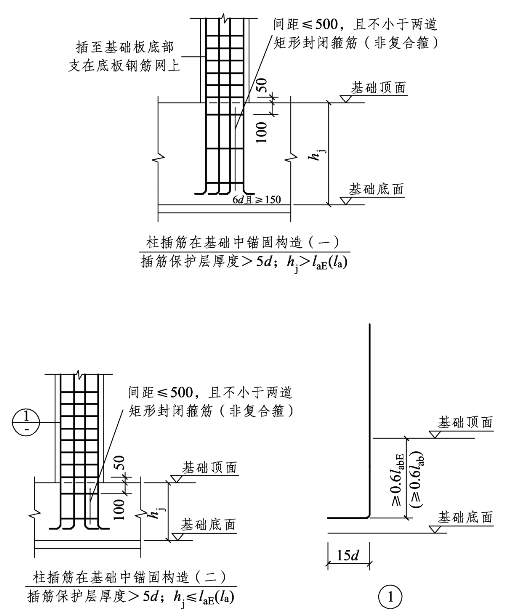

图9.10 柱插筋在基础中的锚固

图9.11 抗震KZ纵向钢筋连接构造

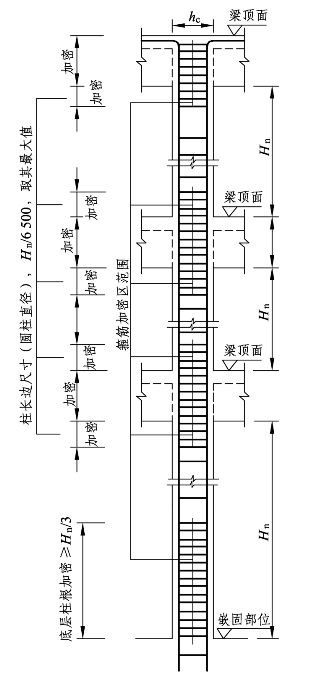

图9.12 抗震KZ箍筋加密区范围

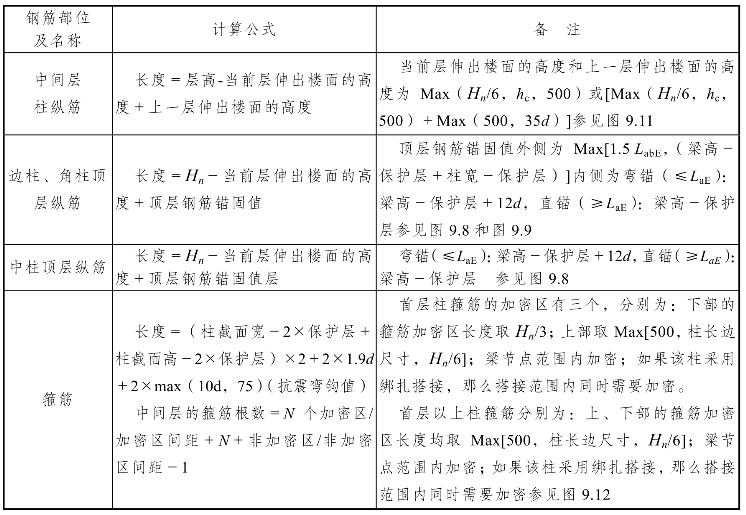

表9.5 平法标注框架柱钢筋计算长度公式

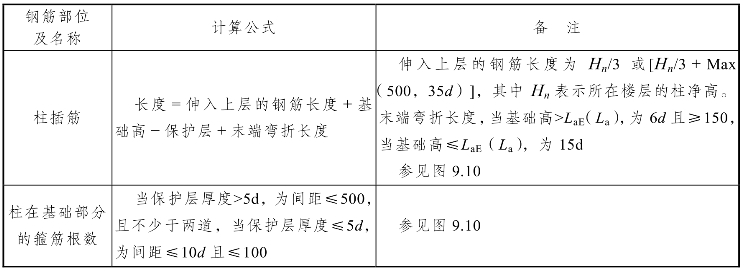

续表

【例】图9.13为柱平面定位图中的②轴KZ1，计算其钢筋工程量。已知：该混凝土构件的环境类别为一类，柱子截面尺寸为400 mm×500 mm，框架梁截面尺寸200 mm×500 mm，基础箍筋3根，抗震等级为四级，混凝土强度等级为C30，基础底板保护层厚度为40 mm，查表16G101-1-56页可知保护层厚度为20 mm，则主筋的保护层厚度是28 mm，查图集16G101-1-58页可知锚固长度为35d。（板筋标注含含支座）

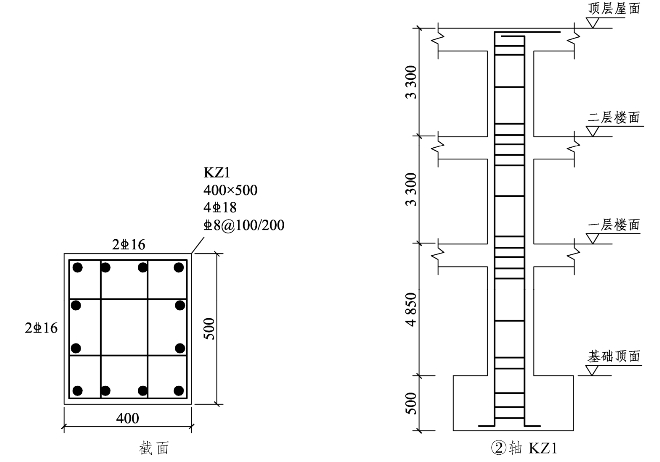

图9.13 边柱KZ1配筋示意图（单位：mm）

【解】柱纵筋考虑接头错开，计算钢筋量时纵筋分为两种长度计算。

（1）基础插筋418分两种长度计算。

短钢筋：L1＝底部弯折＋基础高－保护层＋基础顶面到上层接头的距离（满足≥Hn/3）

＝15×18＋500－40＋（4850－500）/3

＝2160 mm

长钢筋：L2＝底部弯折＋基础高－保护层＋基础顶面到上层接头的距离＋纵筋交错距离

＝15×18＋500－40＋（4850－500）/3＋max（35×18，500）

＝2790 mm

基础插筋816分两种长度计算

短钢筋：L1＝底部弯折＋基础高－保护层＋基础顶面到上层接头的距离（满足≥Hn/3）

＝15×16＋500－40＋（4850－500）/3

＝2130 mm

长钢筋：L2＝底部弯折＋基础高－保护层＋基础顶面到上层接头的距离＋纵筋交错距离

＝15×16＋500－40＋（4850－500）/3＋max（35×16，500）

＝2690 mm

（2）一层柱钢筋。

418：L1＝L2＝层高－基础顶面距接头距离＋上层楼面距接头距离

＝4850－Hn/3＋max（Hn/6，hc，500）

＝4850－（4850－500）/3＋max[（4850－500）/6，500，500]

＝4850－1450＋725＝7025 mm

816：L1＝L2＝层高－基础顶面距接头距离＋上层楼面距接头距离

＝4850－Hn/3＋Max（Hn/6，hc，500）

＝4850－（4850－500）/3＋max[（4850－500）/6，500，500]

＝4850－1450＋725＝7025 mm

（3）二层柱钢筋。

418：L1＝L2＝层高－基础顶面距接头距离＋上层楼面距接头距离

＝3300－max（Hn/6，hc，500）＋max（Hn/6，hc，500）

＝3300－500＋500

＝3300 mm

816：L1＝L2＝层高－基础顶面距接头距离＋上层楼面距接头距离

＝3300－max（Hn/6，hc，500）＋max（Hn/6，hc，500）

＝3300－500＋500

＝3300 mm

（4）顶层柱纵筋。

① 柱外侧纵筋218＋216。

118：L1＝Hn－本层楼面距接头距离＋Max[1.5LabE，（梁高－保护层＋柱宽－保护层）]

＝3300－500－Max（Hn/6，hc，500）＋Max[1.5×35d，（500－28＋400－28）]

＝3300－500－500＋945

＝3245 mm(www.daowen.com)

118：L2＝Hn－（本层楼面距接头距离＋本层相邻纵筋交错距离）＋

max[1.5LabE，（梁高－保护层＋柱宽－保护层）]

＝3300－500－[max（Hn/6，hc，500）＋max（35×d，500）]＋

max[1.5×35d，（500－28＋400－28）]

＝3300－500－500－630＋945＝2615 mm

116：L1＝Hn－本层楼面距接头距离＋Max[1.5LabE，（梁高－保护层＋柱宽－保护层）]

＝3300－500－Max（Hn/6，hc，500）＋Max[1.5×35d，（500－28＋400－28）]

＝3300－500－500＋844

＝3144 mm

116：L2＝Hn－（本层楼面距接头距离＋本层相邻纵筋交错距离）＋

Max[1.5LabE，（梁高－保护层＋柱宽－保护层）]

＝3300－500－[Max（Hn/6，hc，500）＋max（35×d，500）]＋

Max[1.5×35d，（500－28＋400－28）]

＝3300－500－500－560＋844＝2584 mm

② 柱内侧纵筋218＋616。

118：L1＝Hn－本层楼面距接头距离＋锚固

＝3300－500－[Max（Hn/6，hc，500）＋Hb－c＋12d

＝3300－500－500＋500－28＋12×18＝2988 mm

118：L2＝Hn－（本层楼面距接头距离＋本层相邻纵筋交错距离）＋锚固

＝3300－500－[Max（Hn/6，hc，500）＋max（35×d，500）]＋Hb－c＋12d

＝3300－500－500－630＋500－28＋12×18＝1358 mm

316：L1＝Hn－本层楼面距接头距离＋锚固

＝3300－500－[Max（Hn/6，hc，500）＋Hb－c＋12d

＝3300－500－500＋500－28＋12×16＝2964 mm

316：L2＝Hn－（本层楼面距接头距离＋本层相邻纵筋交错距离）＋锚固

＝3300－500－[Max（Hn/6，hc，500）＋max（35×d，500）]＋Hb-c＋12d

＝3300－500－500－560＋500－28＋12×16＝1404 mm

（5）箍筋。

8@100/200；箍筋类型1（4×4）

单根箍筋长度：

大箍筋：L1＝（400－2×20＋500－2×20）×2＋2×1.9×d＋2×max（10×d，75）

＝1830.4 mm

竖向小箍筋：L2＝[400－2×20＋（500－2×20－2×8－18）/3＋16＋2×8]×2＋2×

1.9×d＋2×max（10×d，75）

＝1258.4 mm

横向小箍筋：L3＝[500－2×20＋（400－2×20－2×8－18）/3＋16＋2×8]×2＋

2×1.9×d＋2×max（10×d，75）

＝1391.7 mm

箍筋根数：

一层：加密区长度＝Hn/3＋Hb＋max（柱长边尺寸，Hn/6，500）

＝（4850－500）/3＋725＝2175 mm

非加密区长度＝H－加密区长度

＝4850－2175＝2675 mm

根数n＝2175/100＋2675/200－1＝34根

二层：加密区长度＝2×max（柱长边尺寸，Hn/6，500）＋Hb

＝2×500＋500＝1500 mm

非加密区长度＝H－加密区长度

＝3300－1500＝1800 mm

根数n＝1500/100＋1800/200－1＝23根

三层同二层，插筋3根，则总根数＝34＋23＋23＋3＝83根

（6）钢筋汇总计算。

18钢筋重量＝（2.16×2＋2.79×2＋7.03×4＋3.3×4＋3.25＋2.62＋1.99＋1.36）×1.998

＝120.76 kg

16钢筋重量＝（2.13×4＋2.69×4＋7.03×8＋3.3×8＋3.14＋2.58＋1.96×3＋1.4×3）×

1.578＝185.76 kg

8钢筋重量＝83×（1.83＋1.26＋1.39）×0.395＝146.88 kg
