平法标注的现浇混凝土框架梁钢筋构造（部分内容）如图9.2～图9.6所示，全部构造内容参见16G10-1规范梁标准构造详图。

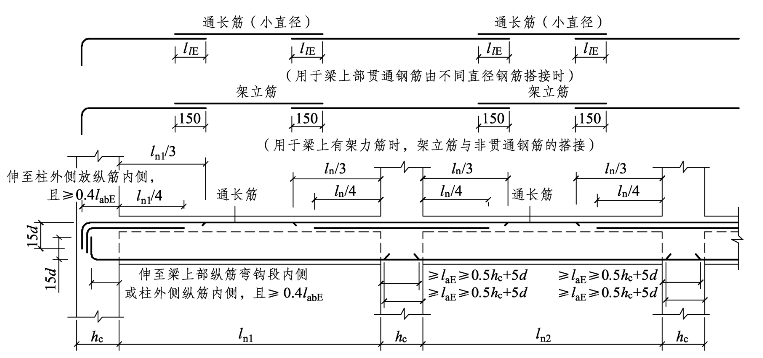

图9.2 抗震楼层框架梁KL纵向钢筋构造（单位：mm）

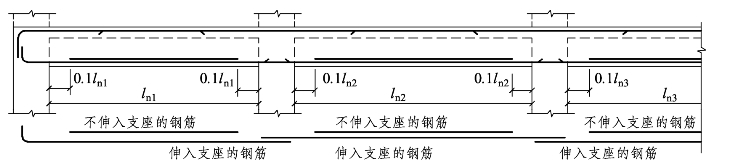

图9.3 不伸入支座的梁下部纵向钢筋断点位置（本构造详图不适用于框支梁、框架扁梁）

图9.4 框架梁箍筋加密区范围示意图（单位：mm）

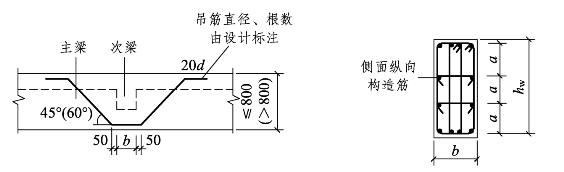

图9.5 附加吊筋和侧面拉筋构造示意图（单位：mm）

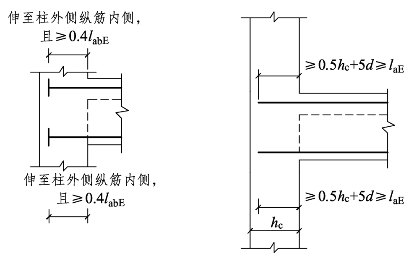

图9.6 端支座加锚头（锚板）锚固和直锚

平法标注框架梁钢筋计算长度公式见表9.4。

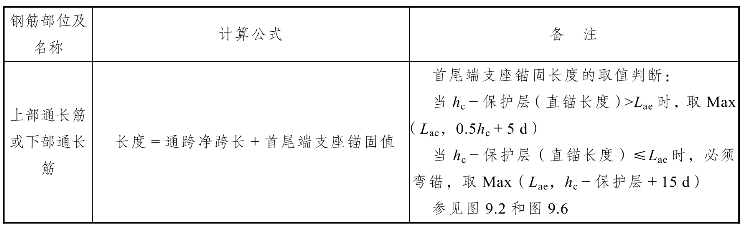

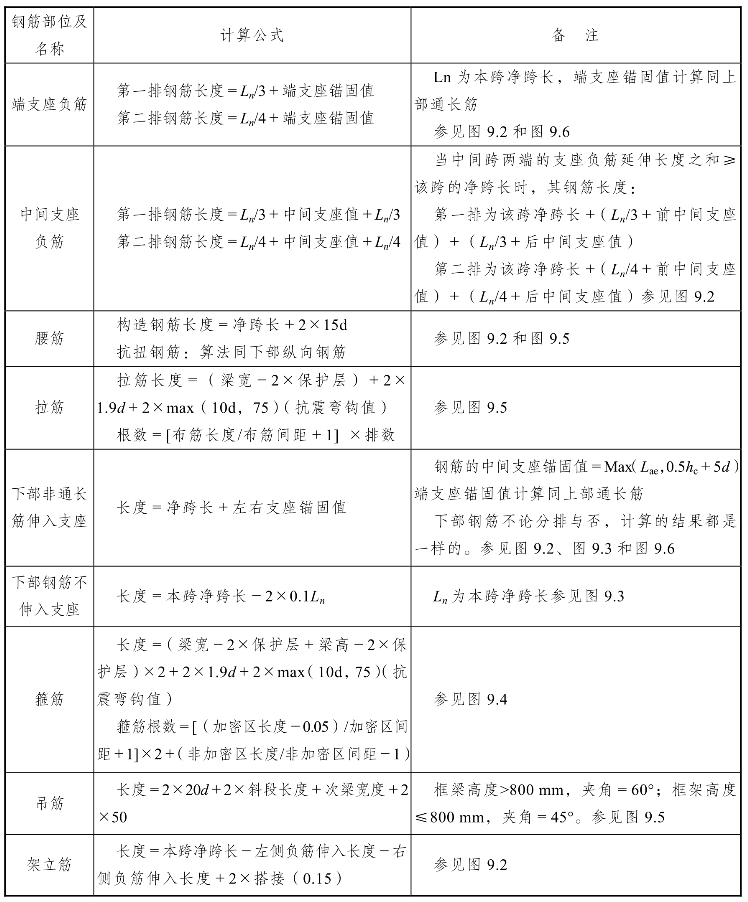

表9.4 平法标注框架梁钢筋计算长度公式

续表

【例】图9.7为二层梁结构平面图中的KL8，计算其钢筋工程量。已知：该混凝土构件的环境类别为一类，柱子截面尺寸为400 mm×500 mm，抗震等级为四级，混凝土强度等级为C30，查图集16G101-1-56页可知保护层厚度为20 mm，查图集16G101-1-58页可知锚固长度为35d。

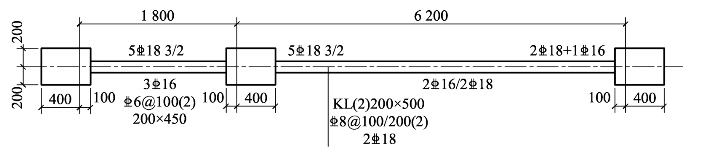

图9.7 KL8配筋示意图

【解】（1）上部通长筋：218。

L＝8000-200+2 max（35×18，500-20+15×18）＝9300 mm

2L＝9300×2＝18600 mm＝18.6 m

（2）左支座处负筋：518，3/2。

第一排角部钢筋为上部通长筋，另一根为

L＝（6200-500）/3+1800-200+500+max（35×18，500-20+15×18）

＝4750 mm＝4.75 m

第二排两根

L＝（6200-500）/4+1800-200+500+max（35×18，500-20+15×18）

＝4250 mm

2L＝2×4250＝8500 mm＝8.5 m

（3）右支座处负筋：218＋116。

第一排角部钢筋为上部通长筋，另一根为：(www.daowen.com)

L＝（6200-500）/3+max（35×16，500-20+15×16）＝2620 mm＝2.62 m

（4）下部非通长筋。

第一跨：316

L＝1800-200+max（35×16，500-20+15×16）+

max（35×16，0.5×500+5×16）＝2880 mm

3L＝2880×3＝8640 mm＝8.64 m

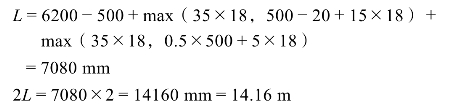

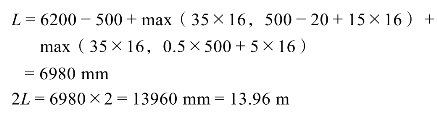

第二跨：216/218

第一排26为

第二排218为

（5）箍筋。

第一跨：6@100，双肢箍：

单根长：

L＝（200-2×20+450-2×20）×2+2×1.9×6+2×max（10×6，75）

＝1312.8 mm

根数：

n＝（1800-200-50×2）/100+1＝16根

16L＝16×1312.8＝21004.8 mm＝21 m

第二跨： 8@100/200，双肢箍

单根长：

L＝（200-2×20+500-2×20）×2+2×1.9×8+2×max（10×8，75）

＝1430.4 mm

根数：

n＝（750-50）/100+1]×2+（6200-500-750×2）/200-1＝34根

34L＝34×1430.4＝48633.6 mm＝48.6 m

汇总计算：

18钢筋重量＝（18.6+4.75+8.5+14.16）×1.998＝92.9 kg

16钢筋重量＝（2.62+8.64+13.96）×1.578＝39.79 kg

6钢筋重量＝21×0.222＝4.66 kg

8钢筋重量＝48.6×0.395＝19.2 kg
