8.1.1 现浇混凝土清单分项
《房屋建筑与装饰工程工程量计算规范》(GB 50854—2013)将现浇混凝土工程分为现浇混凝土基础、现浇混凝土柱、现浇混凝土梁、现浇混凝土墙、现浇混凝土板、现浇混凝土楼梯、现浇混凝土其他构件、后浇带8个方面的内容共39个清单项目。其清单项目设置及工程量计算规则按表8.1~表8.5规定。

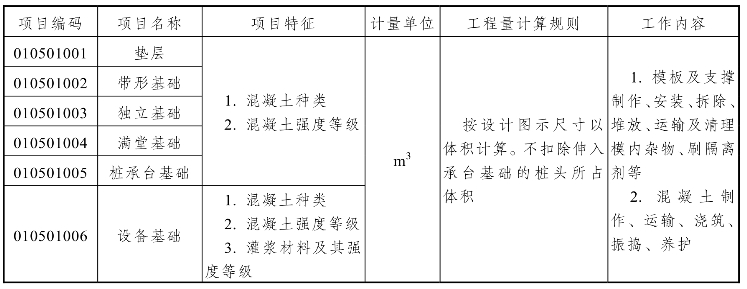

表8.1 现浇混凝土基础(编号:010501)

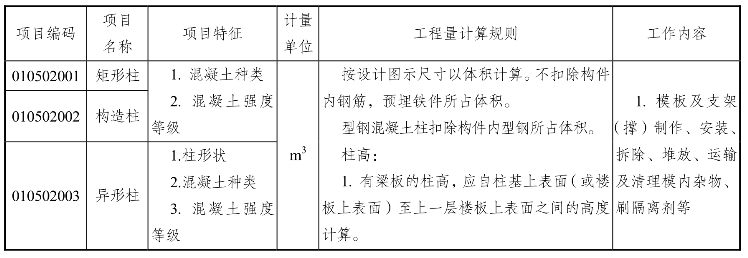

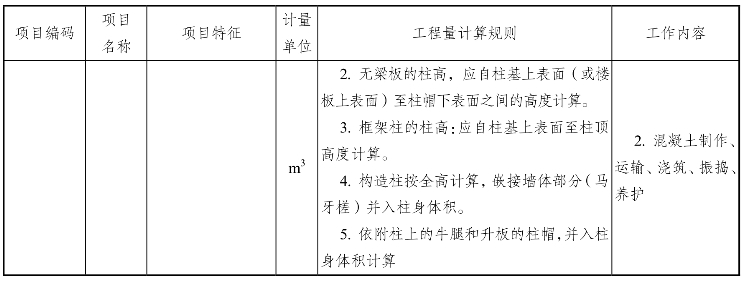

表8.2 现浇混凝土柱(编号:010502)
续表

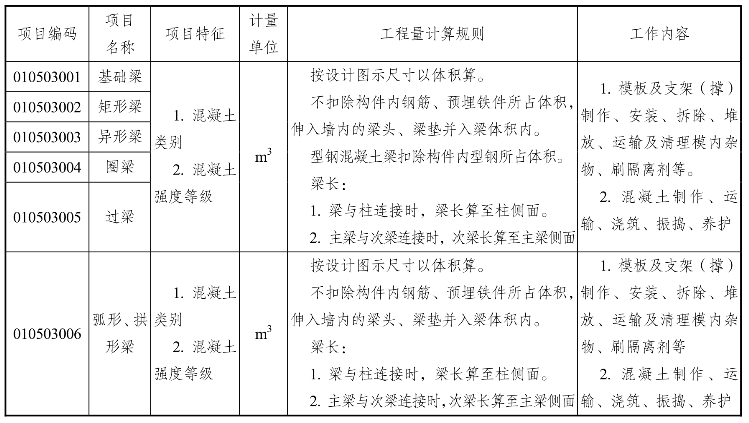

表8.3 现浇混凝土梁(编号:010503)

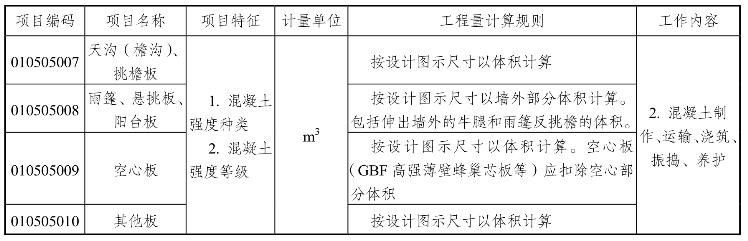

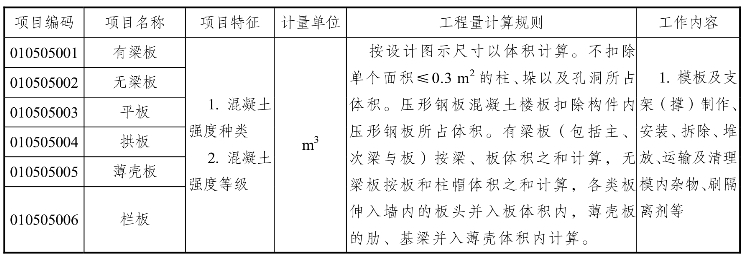

表8.4 现浇混凝土板(编号:010505)
续表

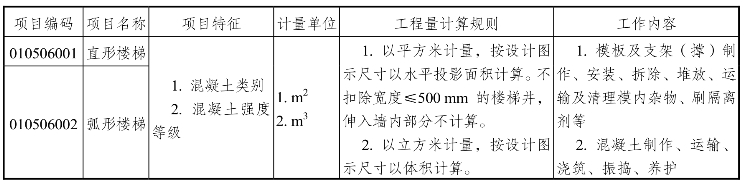

表8.5 现浇混凝土楼梯(编号:010506)
8.1.2 定额分项及定额说明
《湖北省房屋建筑与装饰工程消耗量定额及全费用基价表》(2018)将混凝土构件项目的划分工程分为现浇混凝土基础、现浇混凝土柱、现浇混凝土梁、现浇混凝土板、现浇混凝土墙、现浇混凝土梁与清单分项基本相同。但在定额使用中注意以下事项:
(1)本章混凝土按预拌混凝土编制,采用现场搅拌时,执行相应的预拌混凝土项目,再执行现场搅拌混凝土调整费项目。
(2)预拌混凝土是指在混凝土厂集中搅拌、含运输、泵送到施工现场并入模的混凝土。圈梁、过梁及构造柱、设备基础项目,综合考虑了因施工条件限制不能直接入模的因素。
(3)混凝土定额按自然养护制定,如发生蒸汽养护,可另增加蒸汽养护费。
(4)混凝土按常用强度等级考虑,设计强度等级不同时可以换算;混凝土各种外加剂统一在配合比中考虑;图纸设计要求增加的外加剂另行计算。
(5)毛石混凝土,按毛石占混凝土体积的20%计算,如设计要求不同时,可以换算。
(6)大体积混凝土(指基础底板厚度大于1 m的地下室底板或满堂基础)养护期保温按相应定额子目每10 m3增加人工0.01工日,土工布增加0.469 m2;大体积混凝土温度控制费用按照经批准的专项施工方案另行计算。
(7)独立桩承台执行独立基础项目;带形桩承台执行带形基础项目;与满堂基础相连的桩承台执行满堂基础项目。
(8)二次灌浆,如灌注材料与设计不同时,可以换算;空心砖内灌注混凝土,执行小型构件项目。
(9)现浇钢筋混凝土柱、墙项目,均综合了每层底部灌注水泥砂浆的消耗量。
(10)钢管柱制作、安装执行“金属结构工程”相应项目;钢管柱浇筑混凝土使用反顶升浇筑法施工时,增加的材料、机械另行计算。
(11)斜梁(板)按坡度>10°且≤30°综合考虑的。斜梁(板)坡度在10°以内的执行梁、板项目;坡度在30°以上、45°以内时人工乘以系数1.05;坡度在45°以上、60°以内时人工乘以系数1.10;坡度在60°以上时人工乘以系数1.20。车库车道板按斜梁(板)项目执行。
(12)压型钢板上浇捣混凝土,执行平板项目,人工乘以系数1.10。
(13)型钢组合混凝土构件,执行普通混凝土相应构件项目,人工、机械乘以系数1.20。
(14)挑檐、天沟壁高度≤400 mm,执行挑檐项目;挑檐、天沟壁高度>400 mm,按全高执行栏板项目;单体体积0.1 m3以内,执行小型构件项目。
(15)阳台不包括阳台栏板及压顶内容。
(16)预制板间补现浇板缝,适用于板缝小于预制板的模数,但需支模才能浇筑的混凝土板缝。
(17)楼梯是按建筑物一个自然层双跑楼梯考虑,如单坡直行楼梯(即一个自然层无休息平台)按相应项目定额乘以系数1.2;三跑楼梯(即一个自然层两个休息平台)按相应项目定额乘以系数0.9;四跑楼梯(即一个自然层三个休息平台)按相应项目定额乘以系数0.75。
当图纸设计板式楼梯梯段底板(不含踏步三角部分)厚度大于150 mm、梁式楼梯梯段底板(不含踏步三角部分)厚度大于80 mm时,混凝土消耗量按实调整,人工按相应比例调整。
(18)弧形楼梯是指一个自然层旋转弧度小于180°的楼梯,螺旋楼梯是指一个自然层旋转弧度大于180°的楼梯。
(19)散水混凝土按厚度60 mm编制,如设计厚度不同时,可以调整;散水包括了混凝土浇筑、表面压实抹光及嵌缝内容,未包括基础夯实、垫层内容。
(20)台阶混凝土含量是按1.22 m3/10 m2综合编制的,如设计含量不同时,可以换算;台阶包括了混凝土浇筑及养护内容,未包括基础夯实、垫层及面层装饰内容,发生时执行其他章节相应项目。
8.1.3 计算规则
湖北省2018定额混凝土构件工程量计算规则与清单规则的表述基本一致。
一般规定:混凝土工程量除另有规定者外,均按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及墙、板中0.3 m2以内的孔洞所占体积。型钢混凝土中型钢骨架按所占体积(密度7850 kg/m3)扣除。
1.现浇混凝土基础
1)带形基础
带形基础也叫条型基础,其外形呈长条状,断面形式一般有梯形、阶梯形、矩形等,一般用于上部荷载比较大,地基承载能力比较差的混合结构房屋墙下基础,如图8.1所示。
图8.1 有肋式带形基础
(1)计算规则。
① 基础与柱或墙的分界线以基础的扩大顶面为界:以下为基础,以上为柱或墙。
② 无论有肋式还是无肋式均按带形基础项目计算,有肋式带形基础肋高(指基础扩大顶面至梁顶面的高)≤1.2 m时,合并计算;>1.2 m时,扩大顶面以下的基础部分,按无肋带形基础项目计算,扩大顶面以上部分,按墙项目计算。
(2)工程量计算。
① 计算公式:
V=F×L+VT
式中 V——带形基础工程量(m3);
F——带形基础断面面积(m2);
L——带形基础长度(m);
VT——T形接头的搭接部分体积(m3)。
T形搭接部分是指带形基础的丁字相连、十字相连处,既没有计入外墙带形基础工程量内,又没有计入内墙带形基础工程量内的那一部分搭接体积。
② 基础长度确定。
外墙基础长度:按外墙带形基础中心线长度。
内墙基础长度:按内墙带形基础净长线长度。

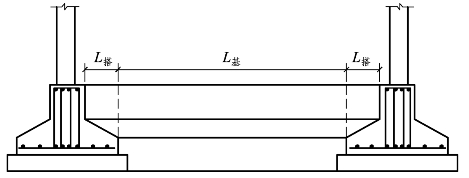

图8.2 带形基础长度示意图

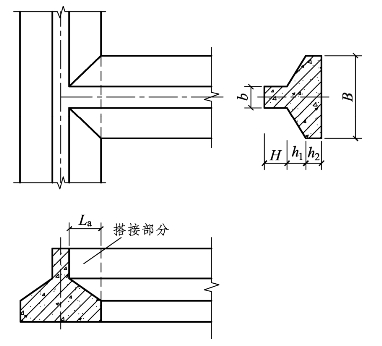

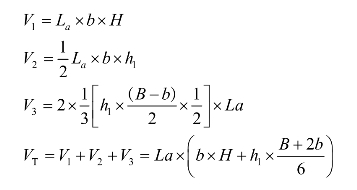

③ T形搭接部分工程量计算,以图8.3和图8.4为例。
图8.3 带形基础T形搭接部分示意图1
图8.4 带形基础T形搭接部分示意图2
2)独立基础

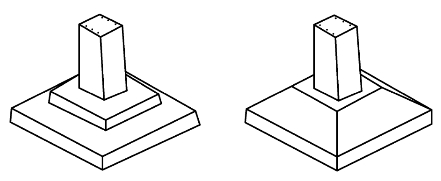

独立基础是指现浇钢筋混凝土柱下的单独基础。其施工特点是柱子与基础整浇为一体。独立基础是柱子基础的主要形式,按其型式可分为:阶梯形和四棱锥台形,如图8.5所示。
图8.5 独立基础
(1)独立基础与柱子的划分。
独立基础与柱子的划分,以柱基上表面为分界线,以下为独立基础。图8.6所示为三种独立基础与柱子的划分示意。

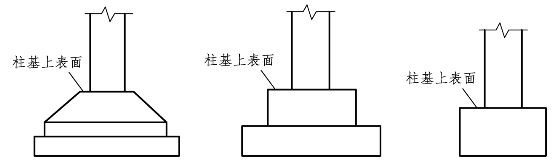

图8.6 基础与柱子划分示意图
(2)工程量计算。
图8.7 阶台形基础示意图

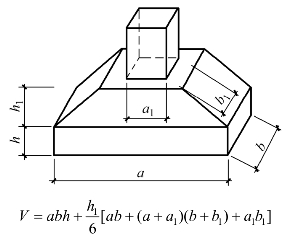

图8.8 锥台形基础示意图
3)满堂基础
用板梁墙柱组合浇筑而成的基础,称为满堂基础。一般无梁式满堂基础、有梁式满堂基础和箱型满堂基础三种形式。
图8.9 无梁式满堂基础

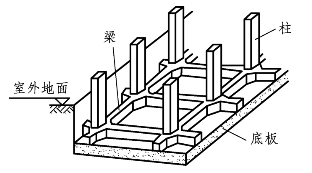

图8.10 有梁式满堂基础

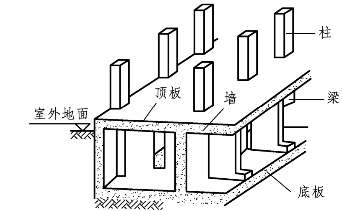

图8.11 箱型基础
(1)无梁式满堂基础计算公式为
V= 底板长 × 宽 × 板厚+单个柱墩体积 ×柱墩个数
(2)有梁式满堂基础计算公式为
V= 底板长 ×宽 × 板厚 +Σ( 梁断面面积 ×梁长)
(3)箱型满堂基础。
箱式基础分别按基础、柱、墙、梁、板等有关规定计算。底板按无梁满堂基础定额项目以m3计算。顶板按现浇板体积执行板定额。内外纵横墙体或柱按体积分别执行剪力墙或柱定额。
4)桩承台
桩承台是指当建筑物采用桩基础时,在群桩基础上将桩顶用钢筋混凝土平台或者平板连成整体基础,以承受其上荷载的结构。
独立桩承台执行独立基础项目;带形桩承台执行带形基础项目;与满堂基础相连的桩承台执行满堂基础项目。
5)设备基础
设备基础:设备基础除块体(块体设备基础是指没有空间的实心混凝土形状)以外,其他类型设备基础分别按基础、柱、墙、梁、板等有关规定计算。
2.现浇混凝土柱
现浇混凝土柱分为矩形柱、异形柱、圆形柱和构造柱、钢管混凝土柱四大类。
1)计算规则
按设计图示尺寸以体积计算。依附柱上的牛腿,并入柱身体积内计算。
2)柱体积的计算
(1)等断面柱:圆形柱、矩形柱、正多边形柱、异形柱等体积等于断面积乘以柱高。
V= 柱的横截面面积 × 柱高 +所依附牛腿体积
(2)不等断面柱:构造柱。
V= 柱的折算横截面面积× 柱高
(3)钢管混凝土柱以钢管高度按照钢管内径计算混凝土体积。
V= 钢管高度 ×钢管内径面积
(4)柱高的确定。
① 有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算,如图8.12。
图8.12 有梁板的柱高示意图
② 无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算,如图8.13。
图8.13 无梁板的柱高示意图
③ 框架柱的柱高,应自柱基上表面至柱顶面高度计算,如图8.14。
图8.14 框架柱的柱高示意图
④ 构造柱按全高计算,嵌接墙体部分(马牙槎)并入柱身体积,如图8.15。

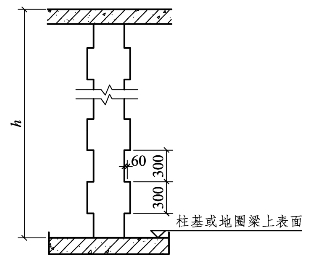

图8.15 构造柱的柱高示意图
⑤ 钢管混凝土柱以钢管高度按照钢管内径计算混凝土体积。(www.daowen.com)

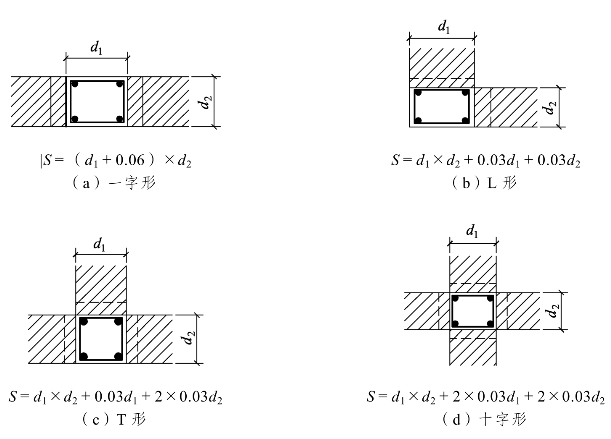

(5)构造柱横截面面积:计算构造柱体积时,与墙体嵌接部分的体积应并入到柱身体积内。因此,可按基本截面宽度两边各加30 mm计算。计算方法见图8.16。
图8.16 构造柱横截面示意图
【例】某建筑物层高3.6 m,屋面标高7.200 m,柱混凝土强度等级C25,断面400 mm×400 mm,采用木模,柱基剖面及尺寸见右图及下表8.6,试列项计算混凝土柱工程量。

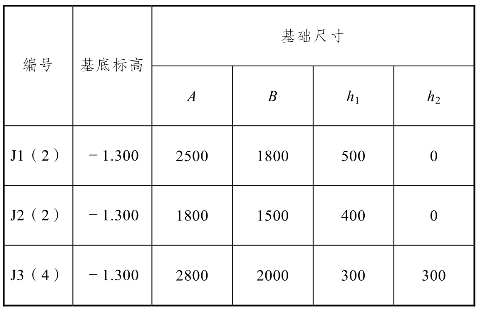

表8.6 独立基础尺寸表
图8.17 独立基础剖面图
【解】J1上柱:0.4×0.4×(0.8+7.2)×2=2.56(m3)
J2上柱:0.4×0.4×(0.9+7.2)×2=2.592(m3)
J3上柱:0.4×0.4×(0.7+7.2)×4=5.056(m3)
3.现浇混凝土梁
(1)计算公式。
V=梁长×梁断面面积
(2)梁长的取法。
断梁不断柱、断次梁不断主梁。即主、次梁与柱连接时,梁长算至柱侧面;次梁与柱或主梁连接时,次梁长度算至柱侧面或主梁侧面。
(3)梁体积计算注意伸入砖墙内的梁头、梁垫并入梁体积内。

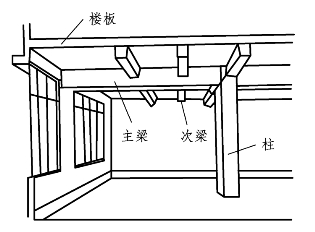

图8.18 主次梁示意图
图8.19 主次梁长度计算示意图
(4)圈梁与过梁连接时,应分别套用圈梁、过梁定额,其过梁长度按门窗洞口外围宽度两端共加500 mm计算。
圈梁的计算长度:外墙圈梁按中心线长度,内墙圈梁按净长线长度。

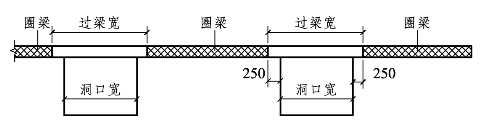

图8.20 圈过梁示意图
4.现浇混凝土板
按设计图示尺寸以体积计算,不扣除单个面积0.3 m2以内的柱、垛及孔洞所占体积。
(1)计算公式
V=板长×板宽×板厚
(2)一般现浇板计算方法如下:
① 有梁板系指梁(包括主、次梁)与板构成一体,其工程量按梁、板的体积总和计算,与柱头重合部分体积应扣除。
② 无梁板系指不带梁直接用柱头支承的板,其体积按板与柱帽体积之和计算。
③ 平板系指无柱、梁,直接用墙支承的板。
④ 各类板伸入砖墙内的板头并入板体积内计算,薄壳板的肋、基梁并入薄壳体积内计算。
⑤ 空心板按设计图示尺寸以体积(扣除空心部分)计算
5.现浇混凝土墙
(1)计算方法:按设计图示尺寸以体积计算,扣除门窗洞口及0.3 m2以外孔洞所占体积,墙垛及凸出部分并入墙体积内计算。直形墙中门窗洞口上的梁并入墙体积;短肢剪力墙结构砌体内门窗洞口上的梁并入梁体积。墙与柱连接时墙算至柱边;墙与梁连接时墙算至梁底;墙与板连接时墙算至板底;未凸出墙面的暗梁暗柱并入墙体积。
(2)计算公式
V=墙长×墙高×墙厚-0.3 m2以外的门窗洞口面积×墙厚
式中:墙长——外墙按L中,内墙按L内(有柱者均算至柱侧);
墙高——自基础上表面算至墙顶;
墙厚——按图纸规定。
(3)短肢剪力墙是指截面厚度≤300 mm,各肢截面高度与厚度之比的最大值>4但≤8的剪力墙。各肢截面高度与厚度之比的最大值≤4的剪力墙执行柱子目。

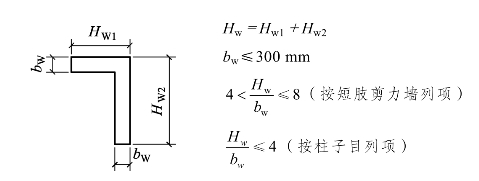

图8.21 剪力墙示意图
(4)后浇墙带、后浇板带(包括主、次梁)混凝土按设计图示尺寸以体积计算。
6.现浇整体楼梯
整体楼梯(包括直形楼梯、弧形楼梯)水平投影面积包括休息平台、平台梁、斜梁和楼梯的连接梁。
当整体楼梯与现浇楼板无梯梁连接时,以楼梯的最后一个踏步边缘加300 mm为界。
楼梯(包括休息平台,平台梁、斜梁及楼梯的连接梁)按设计图示尺寸以水平投影面积计算,不扣除宽度小于500 mm楼梯井,伸入墙内部分不计算。
楼梯与楼板的划分以楼梯梁的外边缘为界,该楼梯梁已包括在楼梯水平投影面积内。
如果楼梯与楼板之间没有梯梁连接,楼梯与楼板的划分可以楼梯段最上一个踏步外边缘加300 mm为界。

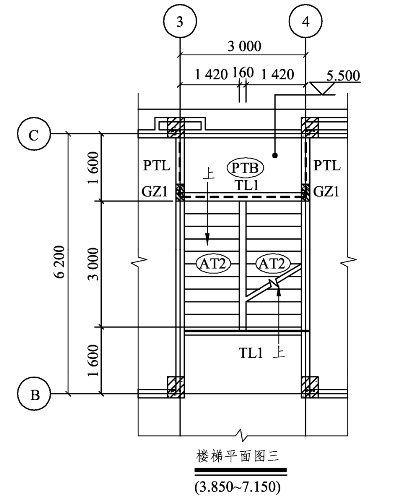

【例】计算图8.22所示楼梯工程量。

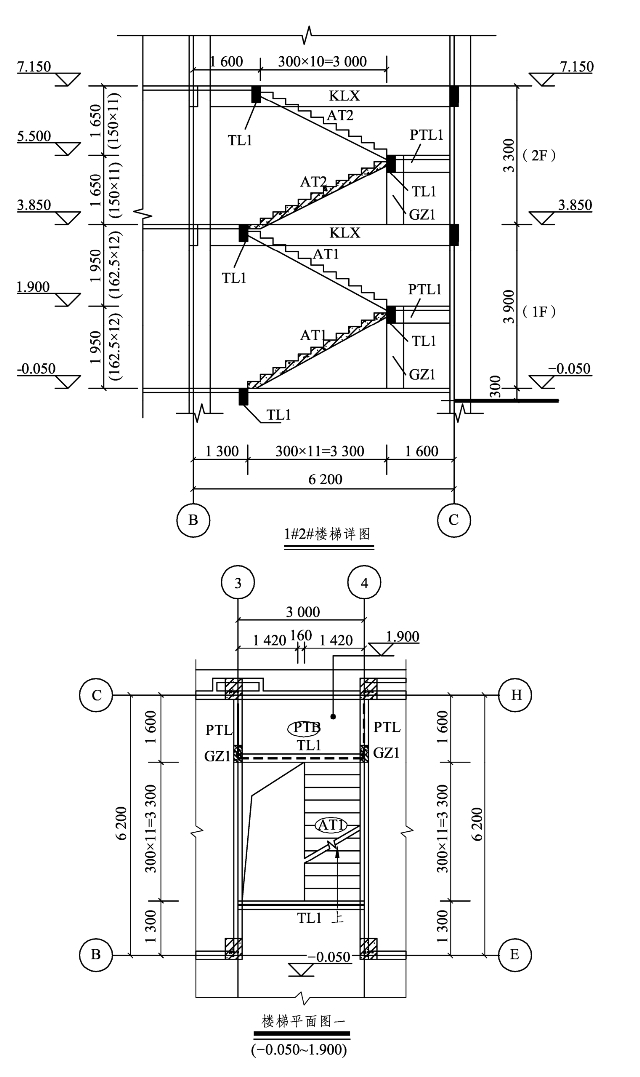

图8.22 楼梯剖面图、楼梯平面图
【解】
一层整体楼梯工程量为
S=(1.6-0.1+3.3+0.2)×(3-0.2)=14(m2)
二层整体楼梯工程量为
S=(1.6-0.1+3+0.2)×(3-0.2)=13.16(m2)
7.现浇混凝土阳台、雨篷、栏板、扶手
(1)栏板、扶手按设计图示尺寸以体积计算,伸入砖墙内的部分并入栏板、扶手体积计算。
(2)凸阳台(凸出外墙外侧用悬挑梁悬挑的阳台)按阳台项目计算;凹进墙内的阳台,按梁、板分别计算,阳台栏板、压顶分别按栏板、压顶项目计算。
(3)雨篷梁、板工程量合并,按雨篷以体积计算,高度≤400 mm的栏板并入雨篷体积内计算,栏板高度>400 mm时,按栏板计算。
8.其他现浇混凝土构件工程量计算
(1)散水、台阶按设计图示尺寸,以水平投影面积计算。台阶与平台连接时其投影面积应以最上层踏步外沿加300 mm计算。
(2)架空式混凝土台阶,按现浇楼梯计算。
(3)场馆看台、地沟、混凝土后浇带按设计图示尺寸以体积计算。
(4)二次灌浆、空心砖内灌注混凝土,按照实际灌注混凝土体积计算。
【例】某三层钢筋混凝土现浇框架办公楼,其1-3层第一跨平面结构示意图和独立柱基础断面图如图8.23和图8.24所示。已知C30柱顶标高为11.05 m,柱截面为400 mm×500 mm;C30梁断面见平面图,板厚120 mm,施工采用预拌混凝土。试编制柱、KZ-1有梁板分项工程工程量清单,并对矩形柱工程量清单进行报价。(注:① C30混凝土材料价格(除税价)为每立方米446.6元;② 按鄂建办〔2019〕93号规定,增值税税率为9%;③ 基础底标高-1.5 m)。

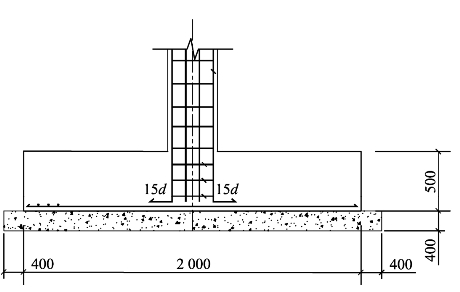

图8.23 基础剖面图

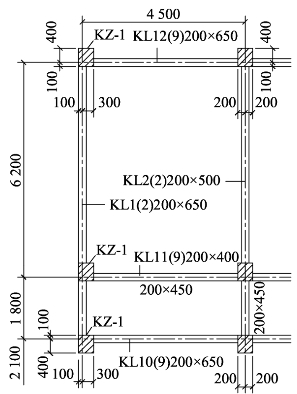

图8.24 1-3层结构平面图
【解】(1)计算清单工程量。
① 现浇混凝土矩形柱。
清单工程量为
V=0.4×0.5×(11.05+1.5-0.5)×6=14.46(m3)
② 现浇混凝土有梁板
KL1梁清单工程量为
V=[(6.2-0.5)+(1.8-0.2)]×0.65×0.2=0.949(m3)
KL2梁清单工程量为
V=(6.2-0.5)×0.5×0.2+(1.8-0.2)×0.45×0.2=0.748(m3)
KL12梁第一跨清单工程量为
V=(4.5-0.5)×0.65×0.2=0.52(m3)
KL11梁第一跨清单工程量为
V=(4.5-0.5)×0.45×0.2=0.36(m3)
KL10梁第一跨清单工程量为
V=(4.5-0.5)×0.65×0.2=0.52(m3)
现浇板清单工程量为
V=(6.2-0.2)×(4.5-0.2)×0.12=3.096(m3)
清单工程量为
V=(6.2-0.2)×(1.8-0.2)×0.12=1.152(m3)
现浇混凝土有梁板清单工程量为
V=0.949+0.748+0.52+0.36+0.52+3.096+1.152=7.345(m3)
1~3层现浇混凝土有梁板清单工程量为
V=7.345×3=22.035(m3)
(2)根据清单计价规范编制工程量清单。
分部分项工程量清单见表8.7。

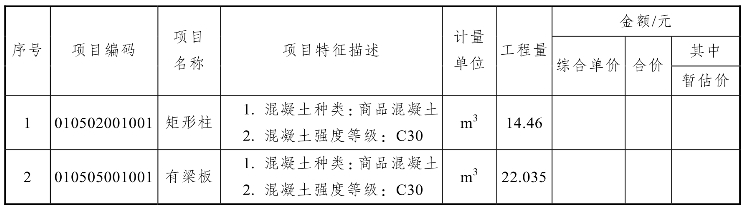

表8.7 分部分项工程量清单
(3)对010502001001“矩形柱”工程量清单报价。
① 确定为清单项目组价定额项目(计价项目),并查的定额项目所对应的基价表。
清单项目010502001001“矩形柱”对应《湖北省房屋建筑与装饰工程消耗量定额及全费用基价表》(2018)的项目为:A2-11,矩形柱见表8.8。

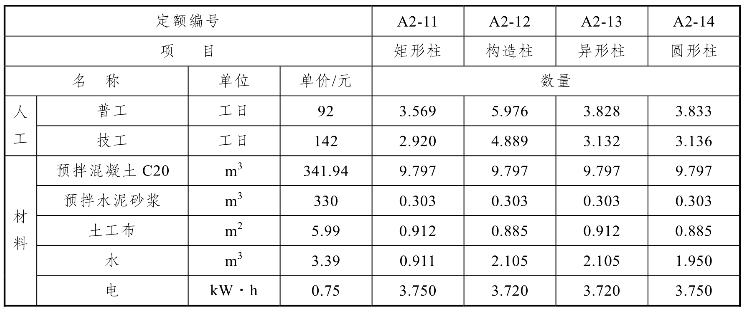

表8.8 现浇混凝土柱消耗量定额及全费用基价表
续表
② 计算计价项目的定额工程量。
该项目的定额工程量同清单工程量。
③ 计价。
a.按全费用综合单价计价。
全费用综合单价与全费用定额基价都是由人工费、材料费、机械费、费用、增值税构成。按鄂建办〔2019〕93号规定增值税税率调整为9%

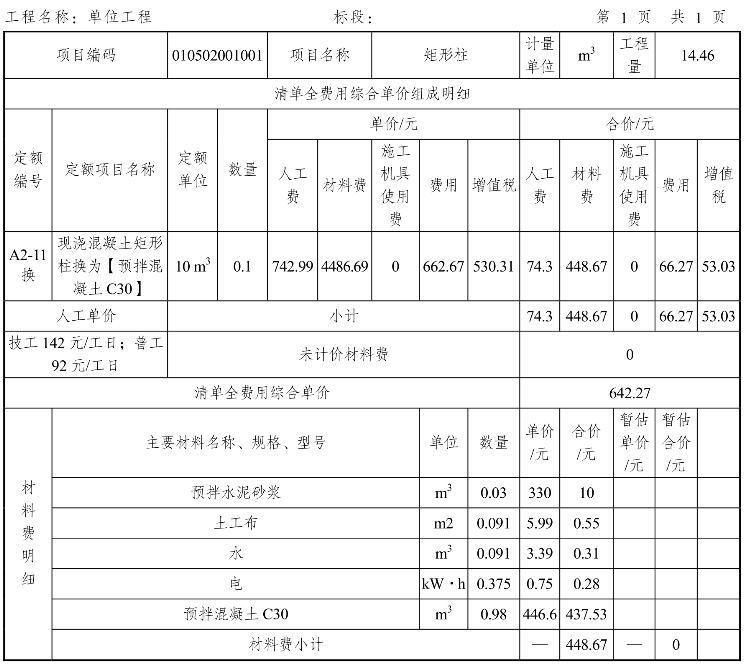

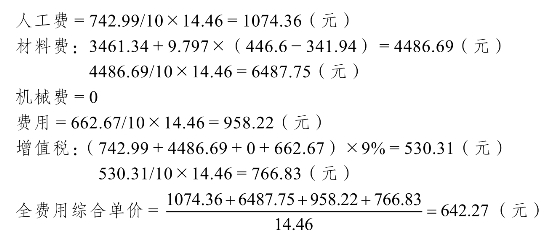

矩形柱全费用综合单价分析见表8.9。

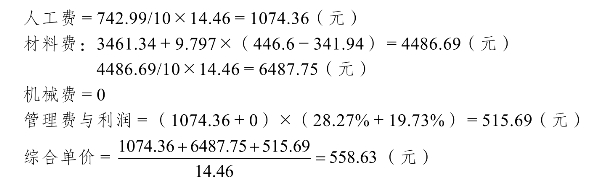

b.按综合单价计价。
参照2018年湖北省建筑安装工程费用定额,管理费和利润的计费基数均为人工费和机械费之和,费率分别是28.27%和19.73%。
表8.9 矩形柱全费用综合单价分析表

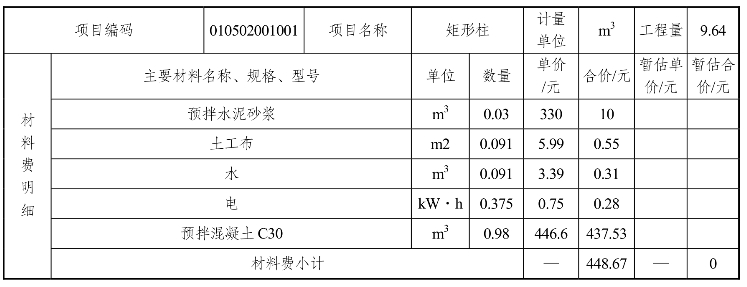

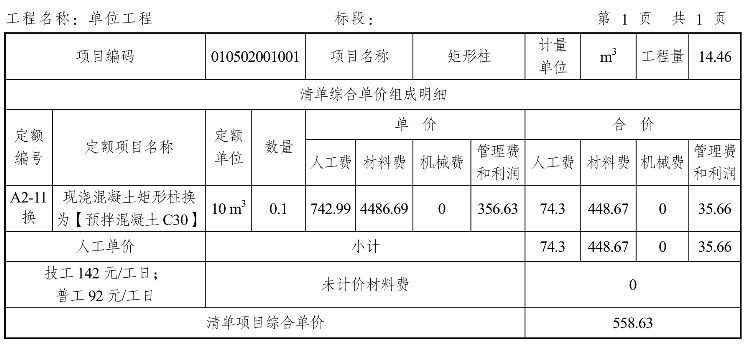

表8.10 矩形柱综合单价分析表
续表
