跌落式熔断器一般作为容量不大且不太重要负荷的小型变压器的短路保护，并作为该系统10ｋＶ电源进线的第一个接线点。

1.测试及检查

熔断器的接线端子及载流部分应洁净，触头镀银层完好无脱落且接触良好；绝缘支柱表面无裂纹、无破损、无焊接残留斑迹等缺陷，瓷铁粘合部位牢固整洁；熔管无变形裂纹；转动部位灵活无卡，跌落后钩挂可靠。电压等级与线路相符，规格与变压器一次电流相符，配件齐全无损。

用2500Ｖ绝缘电阻表测量上下闸口静止部位与安装板的绝缘电阻，阻值应大于1200ＭΩ；合闸后，上闸口与下闸口的直流电阻应近似为零。

用手握住熔管或操作环应可靠合闸，触动鸭嘴时应可靠掉闸。

2.安装接线

跌落式熔断器一般安装在横担上，安装板用螺栓与横担固定，安装后熔管轴线与铅垂线的夹角为15°～30°。电源为10ｋＶ时，三相间距应大于350ｍｍ，距地面高度应大于3ｍ。上闸口与电源连接，下闸口与变压器高压套管连接。(www.daowen.com)

3.选择

电压等级应与线路相等，熔断器规格应按表13-15选择，其中分子为熔断器规格，分母为熔丝规格。熔丝应无弯曲、无压扁、无损伤。

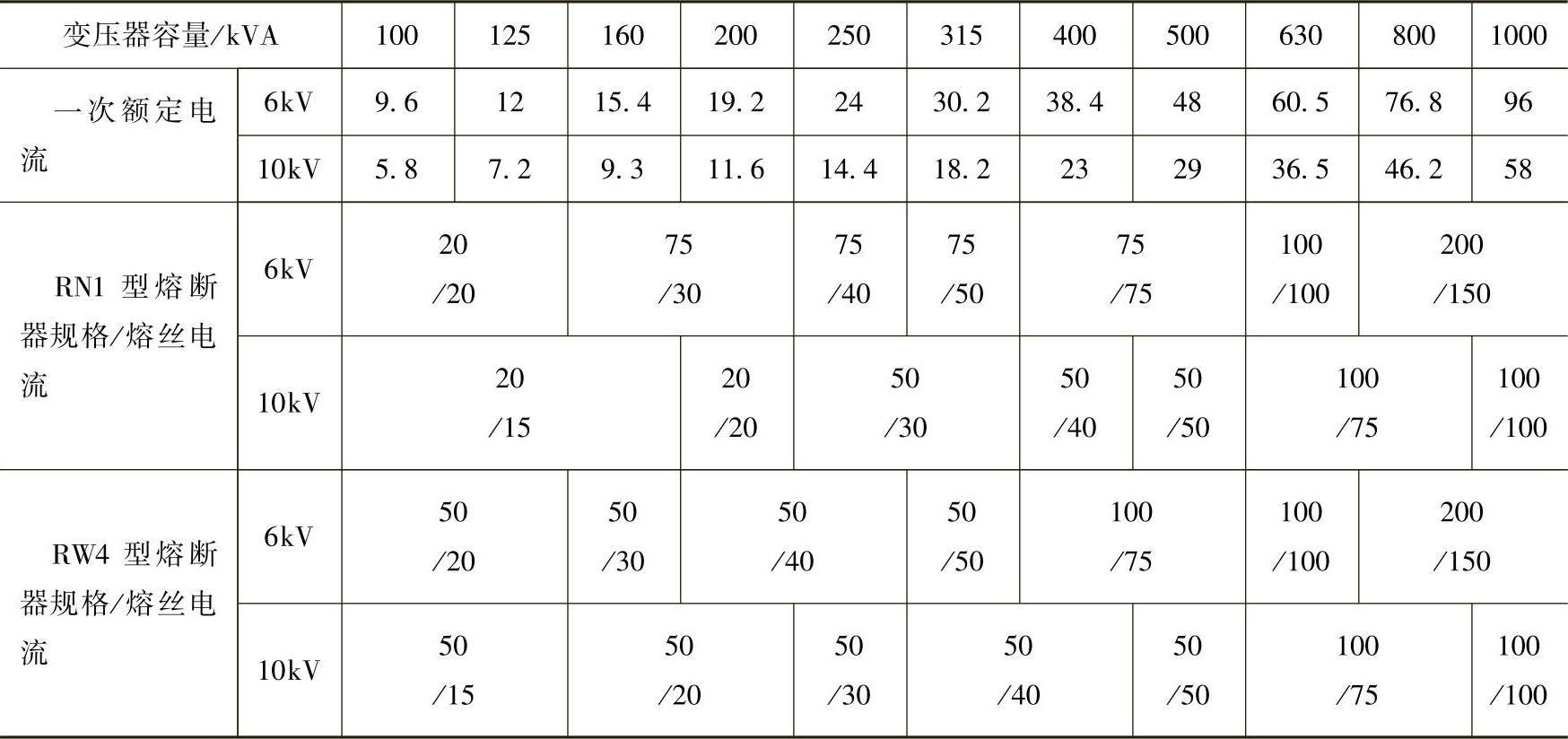

表13-15 变压器配用跌落式熔断器规格 （单位：Ａ）

注：熔断器规格中，分子为熔断器规格，分母为熔丝规格
