时间继电器和中间继电器的应用与区别

时间继电器和中间继电器是电气控制线路中常用的元件。其中,时间继电器是为延时而设置的,它的触头是在元件得电或失电后延时闭合或打开的;而中间继电器和接触器相同,通电闭合,断电打开,触头全部为5A,它的设置是为控制系统增加与接触器或继电器同步动作的触头,其触头与接触器辅助触头相同,而有的中间继电器也有延时触头。时间继电器触头的意义见表13-11。时间继电器和中间继电器的外形与结构如图13-16和图13-17所示。

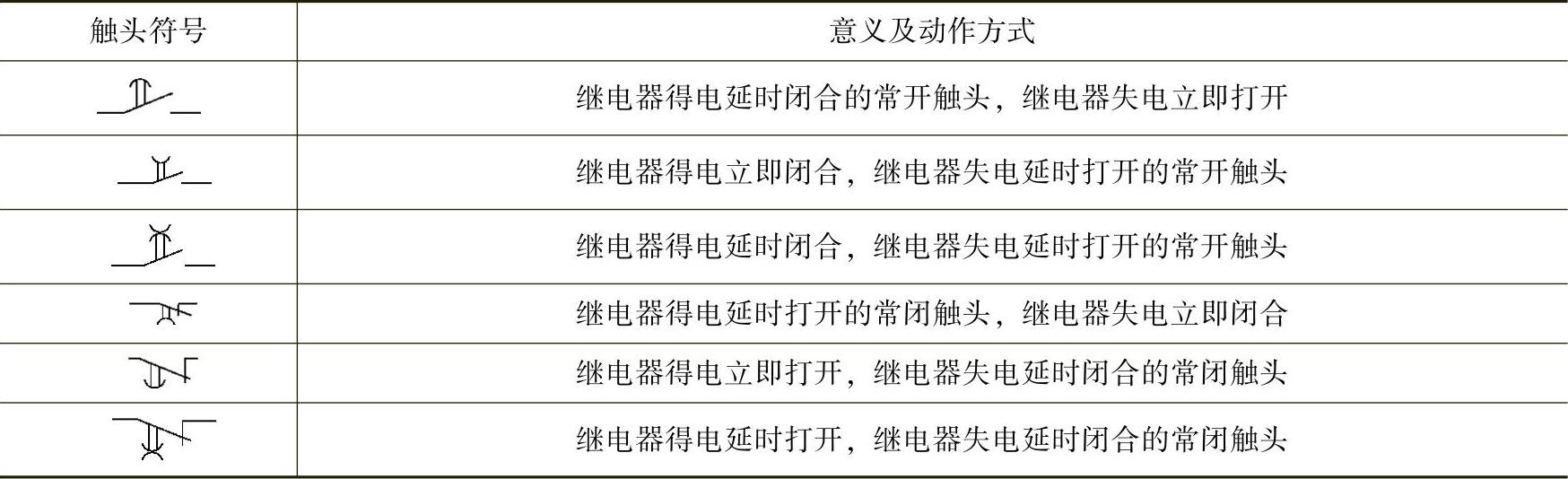

13-11 时间继电器触头的意义

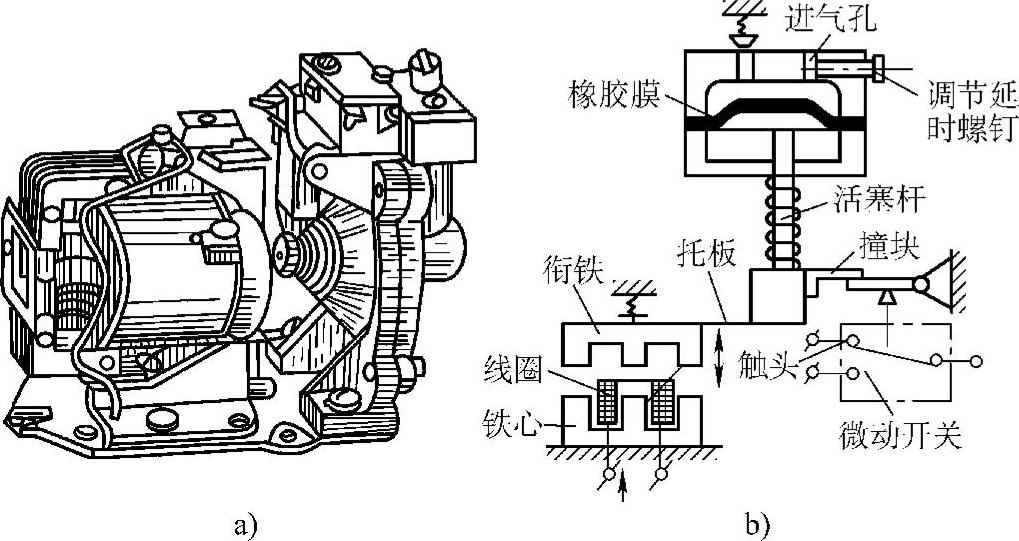

图13-16 空气阻尼式时间继电器的外形与结构

a)外形 b)结构

1.检查和测试

检查要求同交流接触器,中间继电器测试同交流接触器。时间继电器的测试基本同交流接触器,所不同的是元件得电后,万用表的指针不是与得电同步动作,而是要滞后一个时间,这个时间可通过旋钮或螺钉进行调节,一般的时间继电器都在其面板上标注了调节方向及调节范围如978-7-111-37195-3-Chapter13-30.jpg、0~60s或0~360s等。同样可以用手表或秒表进行校验,也可用手按下衔铁而模拟其得电的动作。

2.安装和接线

1)中间继电器的接线有两个内容:一是把其线圈经过接触器或继电器的触头接入电源;二是把其触头接入需要与接触器或继电器同步动作的其他回路。(www.daowen.com)

2)时间继电器的接线与中间继电器的接线相同,只是把上述内容中同步动作改为延时动作而已。

3)安装要求同交流接触器,电子式继电器应尽量远离其他电流较大的导线或元件,以免误动作。

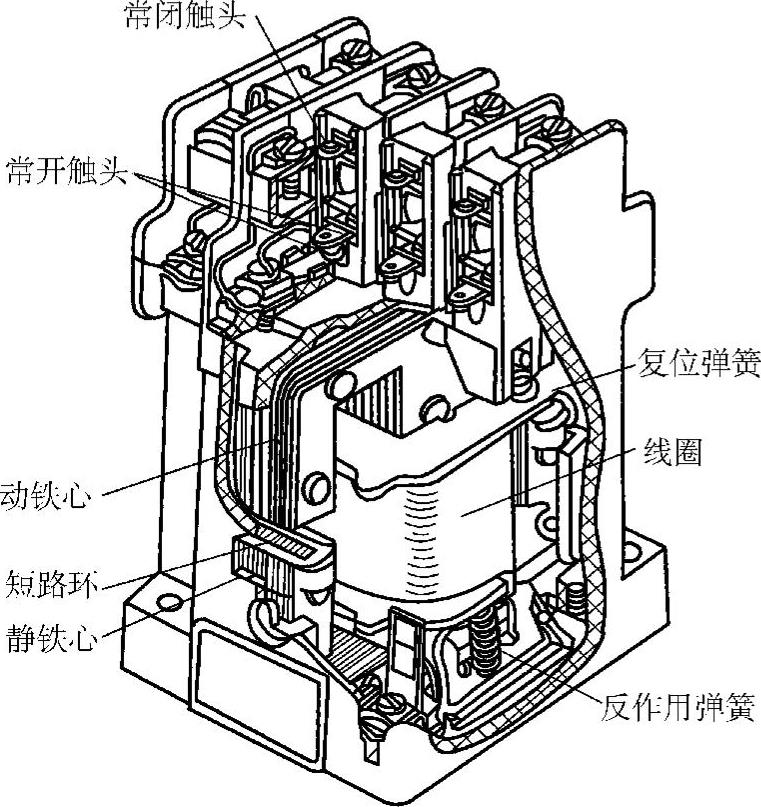

图13-17 中间继电器的外形结构

3.选择

1)中间继电器一般按需要触头的个数选择,也可选择有延时触头的中间继电器。

2)时间继电器一般按设备的动作要求和使用场合选择,可选用电磁气囊式或电子式,要求精度高及时间较长的应选用钟表式。

3)两者控制电压要与控制系统的操作电压相同。
